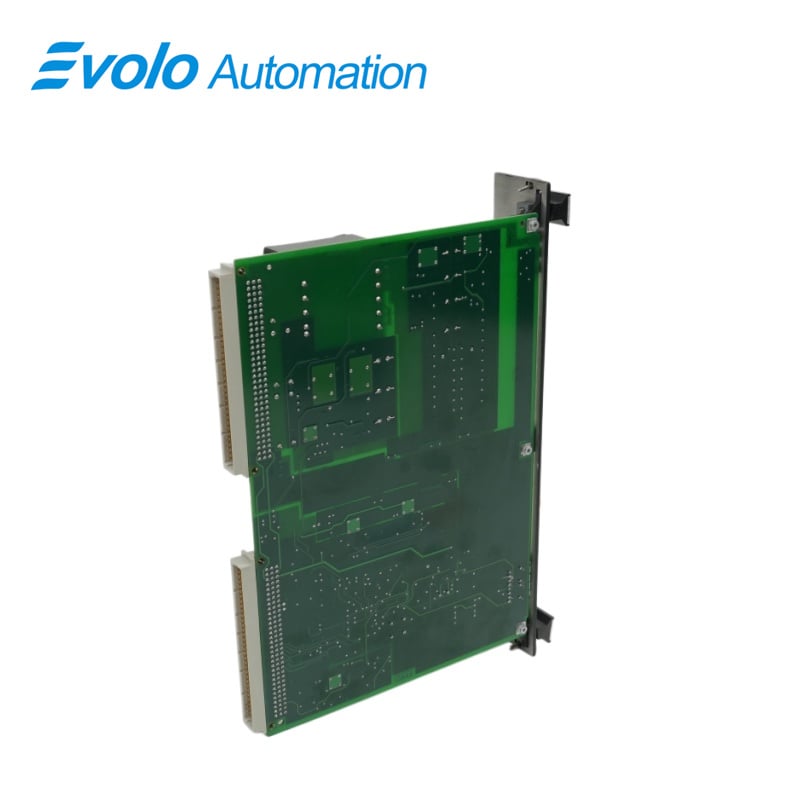

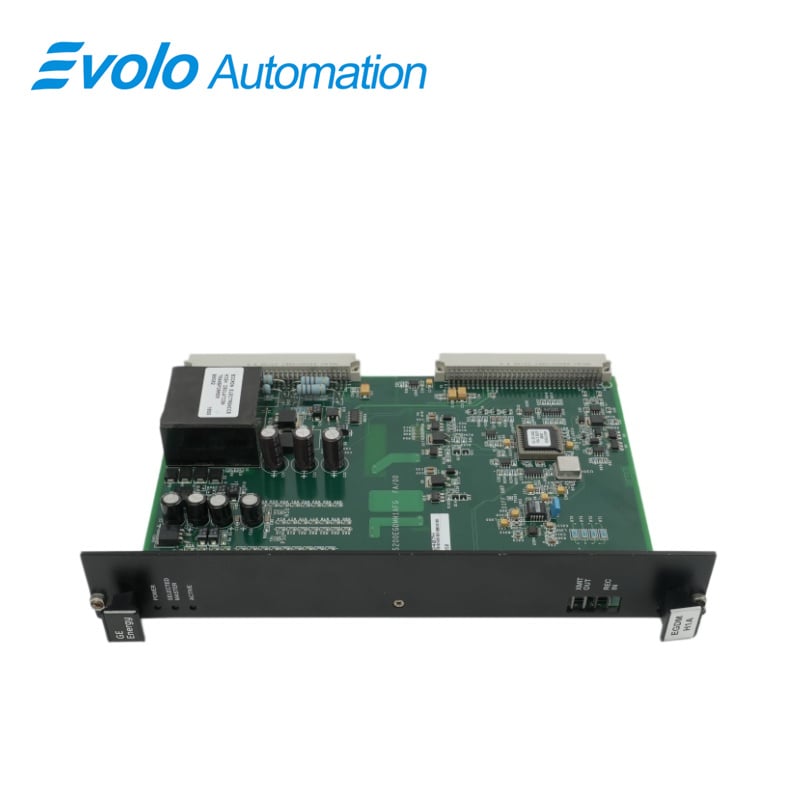

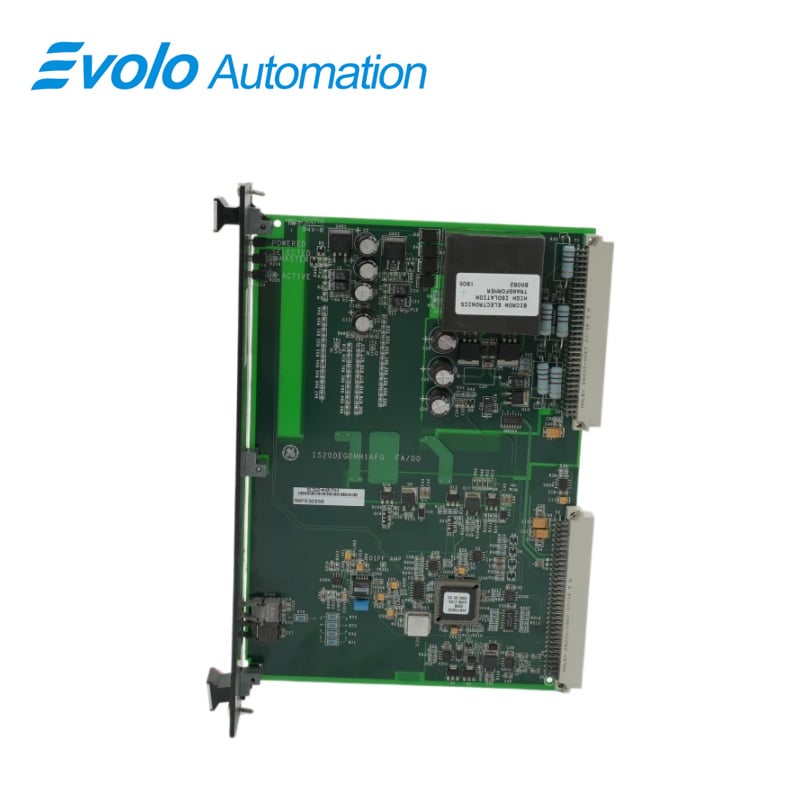

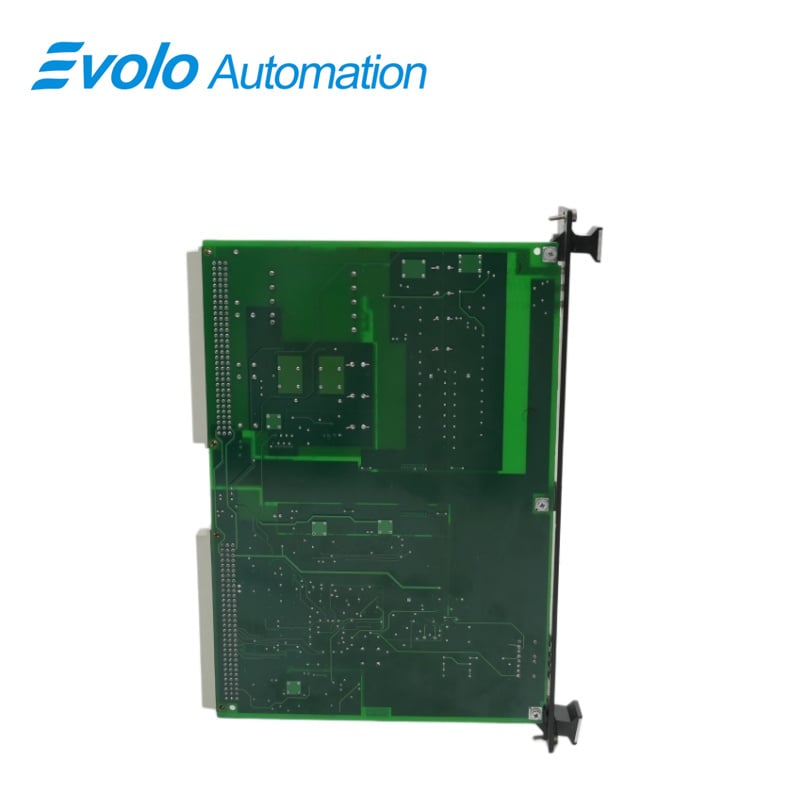

Modul detector de punere la pământ pentru excitator IS200EGDMH1A IS200EGDMH1AAB

Prezentare generală

Locul de origine:	SUA
Nume marcă:	Ge
Număr model:	IS200EGDMH1A IS200EGDMH1AAB
Detalii de ambalare:	Original, nou, sigilat de fabrică
Termen de livrare:	5-7 Zile
Termeni de plată:	T/T
Capacitate de furnizare:	În stoc

Specificații

Descriere

IS200EGDMH1A IS200EGDMH1AAB este un modul detector de punere la pământ pentru excitator, dezvoltat de GE. Face parte din sistemul de excitație EX2100. Modulul detector de punere la pământ constituie un component esențial al sistemului de comandă a excitației EX2100, conceput pentru a asigura fiabilitatea și siguranța circuitelor de câmp ale generatorului prin detectarea potențialelor defecte de punere la pământ. Acest modul are un factor de formă dublu slot, înălțime dublă (6U) și se montează în suportul de bază pentru puterea excitatorului (EPBP), ca parte a arhitecturii sistemului. Integrarea sa în arhitectura sistemului, împreună cu colaborarea cu modulul EXAM, contribuie în mod semnificativ la capacitatea sistemului de a identifica și rezolva rapid problemele de punere la pământ, sporind astfel siguranța și fiabilitatea operațională a sistemelor de generator.

Aplicații

Centrale electrice termice și nucleare: În sistemul de excitație GE EX2100/EX2100e, previne accidentele de punere la pământ într-un singur punct sau în două puncte, cauzate de deteriorarea izolației înfășurării rotorului.

Centrale hidroelectrice: Monitorizare în timp real a performanței izolației rotorului generatorului în medii cu umiditate ridicată.

Mari centrale industriale de energie: Protecție a excitației pentru motoare sincrone de mare capacitate din industria siderurgică și cea chimică.

Conectori pentru fibră optică

1 Conectori pentru fibră optică: Conectorii pentru fibră optică joacă un rol esențial în asigurarea transmisiei semnalelor în cadrul sistemelor, în special în scenariile în care fiabilitatea, ratele ridicate de date și interferența minimă a semnalelor sunt esențiale. În contextul modulului EGDM (Modul de detectare a pământului), doi conectori distincți pentru fibră optică, U201 și U305, facilitează transmisia semnalelor între modul și placa EISB (placa ISB pentru excitație).

2 Conector inferior cu fibră optică (U201): U201 funcționează ca conector responsabil cu transportul semnalului de oscilator de la placa EISB către Modulul de detectare a împământării. Acest conector utilizează un conector de recepție Hewlett Packard HFBR2528, proiectat în mod special pentru recepția fiabilă a semnalelor optice. Conectorul de recepție HFBR2528 asigură o recepție eficientă a semnalului de oscilator, oferind o legătură robustă pentru transmisia acestui semnal specific de la placa EISB către modulul EGDM.

3 Conector superior cu fibră optică (U305): U305 funcționează ca conector responsabil cu trimiterea semnalului rezistorului de detecție de la modulul EGDM către placa EISB. Acest conector folosește un conector de transmisie Hewlett Packard HFBR1528, proiectat în mod special pentru transmiterea semnalelor optice. Conectorul de transmisie HFBR1528 asigură o transmitere eficientă și fiabilă a semnalului rezistorului de detecție, finalizând comunicarea bidirecțională dintre modulul EGDM și placa EISB.

Caracteristici

1 Detectare alegării la pământ pe câmp: Funcția principală a modulului este de a detecta rezistența de scurgere pe câmp între orice punct din circuitul de câmp al generatorului și pământ. Această capacitate de detectare acoperă atât partea în curent alternativ (CA), cât și partea în curent continuu (CC) a circuitului, având ca scop identificarea oricărei scurgeri anormale care ar putea reprezenta un pericol pentru siguranță sau ar putea compromite integritatea sistemului.

2 Configurare sistem: Într-o configurație de sistem simplex, se utilizează un singur modul EGDM pentru detectarea legării la pământ. Totuși, într-o configurație de sistem redundantă, concepută pentru a spori fiabilitatea, se folosesc trei module EGDM, asigurând astfel o capacitate sporită și robustă de detectare a defectelor de legare la pământ în cadrul circuitului de câmp al generatorului.

3 Locația modulului: Locația acestuia în cadrul sistemului este indicată în Figura 1, care prezintă probabil amplasarea modulelor în suportul sau carcasă sistemului, pentru o funcționare optimizată și accesibilitate crescută în timpul exploatării și întreținerii.

interacțiunea modulului EXAM (4): Modulul de detectare a legării la pământ colaborează cu modulul EXAM (amplificator de excitație), care funcționează ca un atenuator ce detectează tensiunea de pe rezistorul de detectare a legării la pământ. Semnalul de tensiune este transmis printr-un cablu special cu nouă conductoare. Modulul EXAM este, de asemenea, montat în cadrul modulului de înaltă tensiune situat în panoul auxiliar.
