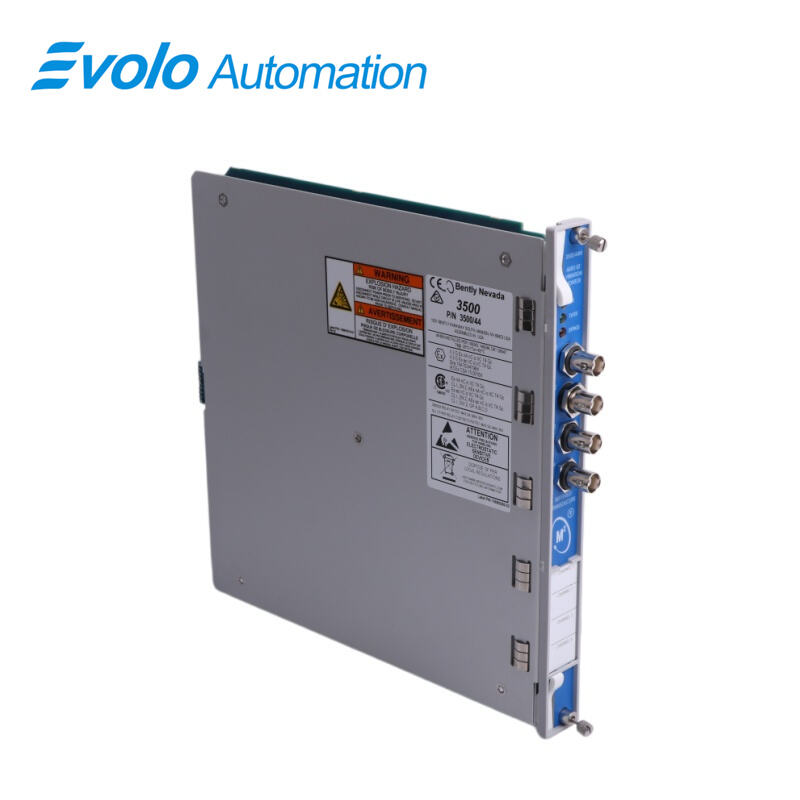

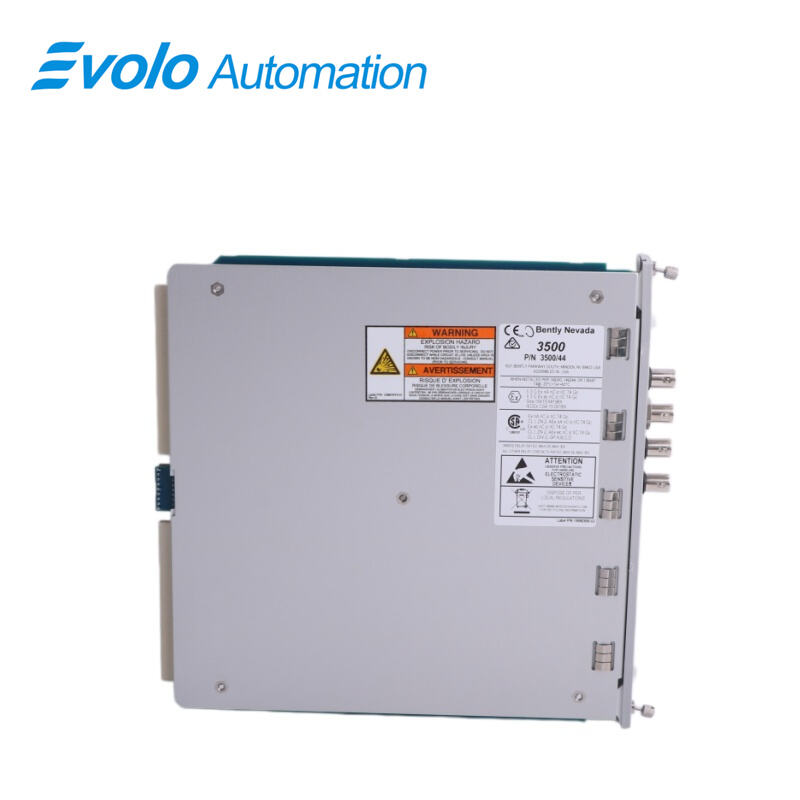

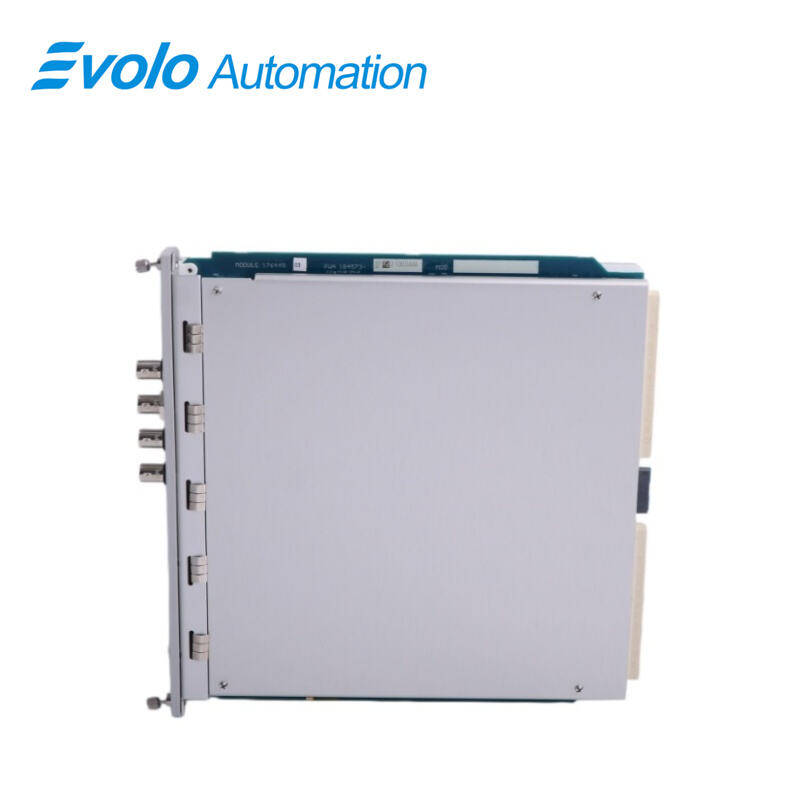

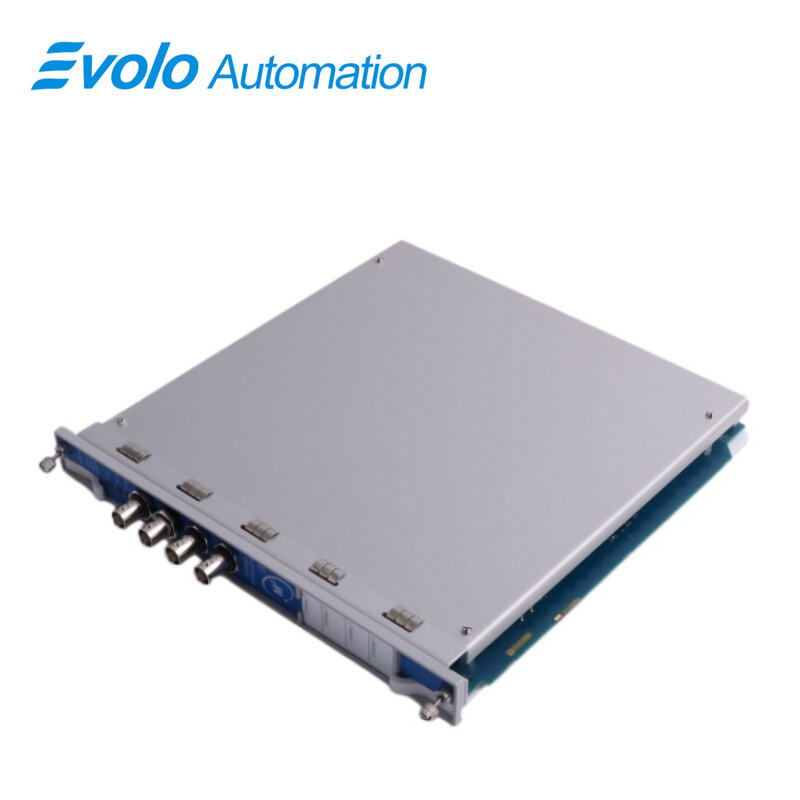

เครื่องตรวจสอบการสั่นสะเทือนสำหรับกังหันก๊าซแบบแอโรเดริเวทีฟ รุ่น 3500/44M รหัส 176449-03

เครื่องตรวจสอบการสั่นสะเทือนสำหรับกังหันก๊าซแบบแอโรเดริเวทีฟ รุ่น 3500/44M รหัส 176449-03

ภาพรวม
รายละเอียดโดยย่อ
คำอธิบาย
การประยุกต์ใช้งาน
ข้อกำหนด
จุดแข็งในการแข่งขัน
สินค้าที่แนะนำ

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	เบนท์ลี่ เนวาดา
หมายเลขรุ่น:	3500/44M 176449-03
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

รายละเอียดโดยย่อ

สัญญาณ	รองรับสัญญาณ 1 ถึง 4 สัญญาณจากโมดูลอินเทอร์เฟซ (86517, 86497), เวโลมิเตอร์ และแอกเซเลอโรมิเตอร์
การใช้พลังงาน	7.7 วัตต์ (โดยทั่วไป)
อิมพีแดนซ์ขาเข้า — Aero GT I/O	>95 กิโลโอห์ม (ขาเข้าแบบพรอกซิมิเตอร์และแอกเซเลอเรชัน)
อิมพีแดนซ์ขาเข้า — Prox/Velom I/O และ Multimode	10 กิโลโอห์ม สำหรับ Prox/Accel, 3.5 เมกะโอห์ม สำหรับเวโลมิเตอร์
ความไว — Aeroderivative	3.94 มิลลิโวลต์/(มิลลิเมตร/วินาที) (100 มิลลิโวลต์/นิ้ว/วินาที) หรือ 5.71 มิลลิโวลต์/(มิลลิเมตร/วินาที) (145 มิลลิโวลต์/นิ้ว/วินาที)
ความไว — Aeroderivative2 & Multimode	3.94 มิลลิโวลต์/(มิลลิเมตร/วินาที), 5.71 มิลลิโวลต์/(มิลลิเมตร/วินาที), 10.19 มิลลิโวลต์/(เมตร/วินาที²) (100 มิลลิโวลต์/g), 2.55 มิลลิโวลต์/(เมตร/วินาที²) (25 มิลลิโวลต์/g), 1.02 มิลลิโวลต์/(เมตร/วินาที²) (10 มิลลิโวลต์/g)
ไฟแสดงสถานะ OK	บ่งชี้ว่ามอนิเตอร์กำลังทำงานอย่างถูกต้อง
ไฟแสดงสถานะ TX/RX	บ่งชี้ว่ามีการสื่อสารกับโมดูลแร็ก 3500 ตัวอื่น
LED โหมดเบี่ยงเบน	บ่งชี้ว่ามอนิเตอร์อยู่ในโหมดเบี่ยงเบน
เอาต์พุตของทรานสดิวเซอร์แบบมีบัฟเฟอร์	ขั้วต่อโคแอกเซียลหนึ่งตัวต่อช่องสัญญาณ ป้องกันการลัดวงจร
ความขัดขวางการออก	550 โอห์ม
ขนาด:	2.5x25.6x24 ซม.
น้ำหนัก:	0.84kg

คำอธิบาย

เบนท์ลี เนวาดา™ 3500/44M 176449-03 เครื่องตรวจสอบการสั่นสะเทือนสำหรับกังหันก๊าซแบบแอโรเดริเวทีฟ (Aeroderivative GT Vibration Monitor) คืออุปกรณ์อัตโนมัติแบบสี่ช่องสัญญาณสำหรับกังหันก๊าซแบบแอโรเดริเวทีฟ 3500/44M 176449-03 รับสัญญาณจากเวโลมิเตอร์ (Velomitors), พรอกซิมิเตอร์ (Proximitor) และเครื่องวัดความเร่ง (accelerometers) ได้ 1–4 สัญญาณ แล้วปรับสัญญาณเหล่านั้นเพื่อวัดการสั่นสะเทือนแบบ 1X การสั่นสะเทือนแบบแบนด์พาส (band-pass vibration) และสัญญาณแบบรวม (integrated signals) แต่ละช่องของ 3500/44M 176449-03 สามารถตั้งโปรแกรมผ่านซอฟต์แวร์กำหนดค่าแร็ค 3500 (3500 Rack Configuration Software) ได้ โดยสามารถตั้งค่าเกณฑ์แจ้งเตือน (alert) และเกณฑ์อันตราย (danger) ความล่าช้าของสัญญาณเตือน (alarm time delays) และการติดตามแบบหลายโหมด (multimode tracking) โดยใช้ชุดพารามิเตอร์ได้สูงสุดแปดชุด ทำงานที่แรงดันไฟฟ้า 23 Vdc และกำลังไฟฟ้าโดยเฉลี่ย 7.7 วัตต์ 3500/44M 176449-03 ให้ความแม่นยำของการแจ้งเตือนที่ ±0.13% พร้อมเอาต์พุตของทรานสดิวเซอร์แบบบัฟเฟอร์ และอัตราการอัปเดต 100 มิลลิวินาที ตัวเลือกความไวรวมถึง 3.94 ถึง 10.19 มิลลิโวลต์/(มิลลิเมตร/วินาที หรือ เมตร/วินาที²) ซึ่ง 3500/44M 176449-03 ส่งข้อมูลการสั่นสะเทือนและตำแหน่งไปยังฝ่ายปฏิบัติการและบำรุงรักษา เพื่อสนับสนุนการควบคุมเครื่องจักรโดยอัตโนมัติ การตรวจสอบแบบหลายโหมด และการตรวจจับข้อผิดพลาดแบบเรียลไทม์ในระบบก๊าซเทอร์ไบน์

การประยุกต์ใช้งาน

การประยุกต์ใช้ในการตรวจสอบการสั่นสะเทือนของก๊าซเทอร์ไบน์แบบแอโรเดริเวทีฟ

The Bently Nevada™ 3500/44M 176449-03 ตรวจสอบการสั่นสะเทือนของเทอร์ไบน์อย่างต่อเนื่องโดยใช้ช่องสัญญาณสี่ช่อง ซึ่งรับสัญญาณได้ 1 ถึง 4 สัญญาณจากเวโลมิเตอร์ (Velomitors), โปรซิมิเตอร์ (Proximitor) หรือแอกเซเลอโรเมเตอร์ (accelerometers) ตัวกรองแบบเรเดียลและแบนด์-พาส (radial and band-pass filters) ที่ครอบคลุมช่วงความถี่ 4 เฮิร์ตซ์ ถึง 4,000 เฮิร์ตซ์ พร้อมการติดตามแอมพลิจูดและเฟสแล็กของส่วนประกอบความถี่พื้นฐาน (1X amplitude and phase lag tracking) ทำให้ 3500/44M 176449-03 สามารถตรวจจับปัญหาการไม่สมดุลหรือการจัดแนวไม่ถูกต้องได้ ช่วงความไว 3.94 ถึง 10.19 มิลลิโวลต์/(มิลลิเมตร/วินาที หรือ เมตร/วินาที²) ช่วยให้วัดความเร็วและอัตราเร่งของการสั่นสะเทือนได้อย่างแม่นยำ

การประยุกต์ใช้ในการตรวจสอบการดำเนินงานของเทอร์ไบน์แบบหลายโหมด

แต่ละแชนเนลของ 3500/44M 176449-03 รองรับค่าเกณฑ์แจ้งเตือนและค่าเกณฑ์อันตรายได้สูงสุดแปดชุด สำหรับโหมดการทำงานที่ต่างกันของกังหัน 3500/44M 176449-03 เปลี่ยนโหมดโดยอัตโนมัติเมื่อเงื่อนไขการดำเนินงานของกังหันเปลี่ยนแปลง

การประยุกต์ใช้ในระบบป้องกันและควบคุมกังหันแบบอัตโนมัติ

โดยใช้ข้อมูลแบบเรียลไทม์จาก 3500/44M 176449-03 ระบบอัตโนมัติสามารถกระตุ้นสัญญาณเตือนด้วยความแม่นยำ ±0.13% และอัตราการปรับปรุงข้อมูลทุก 100 มิลลิวินาที สัญญาณเตือนจะเริ่มกระบวนการปรับความเร็ว หรือหยุดการทำงานของกังหันเพื่อป้องกันความเสียหายทางกล ผลลัพธ์จากตัวแปลงสัญญาณที่มีบัฟเฟอร์และมีอิมพีแดนซ์ 550 โอห์ม ทำให้สามารถเชื่อมต่อโดยตรงเข้ากับระบบควบคุมเพื่อตอบสนองโดยอัตโนมัติ

ข้อกำหนด

แหล่งจ่ายไฟสำหรับตัวแปลงสัญญาณ	23 Vdc แบบนอมินัล ที่กระแสสูงสุด 43 mA
แรงดันไฟฟ้าที่รองรับ (เอาต์พุตกระแสไฟฟ้า)	0 ถึง +12 Vdc ความต้านทานโหลด 0 ถึง 600 Ω
ความละเอียด	0.3662 µA ต่อบิต ความคลาดเคลื่อน ±0.25% ที่อุณหภูมิห้อง และ ±0.7% ตลอดช่วงอุณหภูมิการทำงาน
อัตราการอัปเดต	100 มิลลิวินาที หรือน้อยกว่า
ความแม่นยำของการแจ้งเตือน	อยู่ในช่วง ±0.13% ของค่าที่ต้องการ
โหมดการแจ้งเตือน – เครื่องยนต์แบบแอโรเดริเวทีฟ	แบบตรง แอมพลิจูด 1X แบนด์พาส
โหมดการแจ้งเตือน – เครื่องยนต์แบบแอโรเดริเวทีฟ 2	โดยตรง, ผ่านช่วงความถี่เฉพาะ, แอมพลิจูด 1X, ความเลื่อนเฟส 1X
โหมดการแจ้งเตือน - เครื่องยนต์กังหันแบบแอโรเดริเวทีฟแบบหลายโหมด	โดยตรง, โดยตรง-บี, ผ่านช่วงความถี่เฉพาะ, ผ่านช่วงความถี่เฉพาะ-บี, แอมพลิจูด 1X, แอมพลิจูด 1X-บี, ความเลื่อนเฟส 1X
เวลาหน่วงการแจ้งเตือน - เตือน	1 ถึง 60 วินาที ด้วยช่วงเพิ่มทีละ 1 วินาที
เวลาหน่วงการแจ้งเตือน - อันตราย	0.1 วินาที หรือ 1 ถึง 60 วินาที ด้วยช่วงเพิ่มทีละ 1 วินาที

จุดแข็งในการแข่งขัน

จุดแข็งในการแข่งขัน: การวิเคราะห์สัญญาณที่มีความไวสูง

The 3500/44M 176449-03 ให้ค่าการวัดที่แม่นยำด้วยความไวตั้งแต่ 3.94 ถึง 10.19 มิลลิโวลต์ต่อ (มิลลิเมตรต่อวินาที หรือ เมตรต่อวินาที²) และอิมพีแดนซ์ขาเข้ามากกว่า 95 กิโลโอห์ม สำหรับช่องสัญญาณ Proximitor และช่องสัญญาณเร่งความเร็ว การรวมสัญญาณและการกรองแบบแบนด์-พาสทำให้สามารถวัดปริมาณการสั่นสะเทือนและการเคลื่อนที่ตามแกนได้อย่างแม่นยำ

ข้อได้เปรียบในการแข่งขัน: การกำหนดค่าและเขียนโปรแกรมอย่างรวดเร็ว

The 3500/44M 176449-03 ใช้ซอฟต์แวร์กำหนดค่าชั้นวาง 3500 เพื่อตั้งค่าช่องสัญญาณอย่างรวดเร็ว ผู้ปฏิบัติงานสามารถตั้งค่าเกณฑ์แจ้งเตือนและเกณฑ์อันตราย พารามิเตอร์แบบหลายโหมด และเวลาหน่วงของการแจ้งเตือนได้ภายในไม่กี่นาที จึงลดระยะเวลาในการผสานระบบในระบบควบคุมกังหันแบบอัตโนมัติ

ข้อได้เปรียบในการแข่งขัน: การตรวจสอบและสื่อสารแบบเรียลไทม์

The 3500/44M 176449-03 อัปเดตค่าการวัดทุกๆ 100 มิลลิวินาที หรือน้อยกว่านั้น และส่งข้อมูลสำคัญเกี่ยวกับการสั่นสะเทือนและตำแหน่งไปยังฝ่ายปฏิบัติการและฝ่ายบำรุงรักษา ไฟ LED แสดงสถานะ OK, TX/RX และ Bypass ซึ่งช่วยให้สามารถตรวจสอบแบบอัตโนมัติ ตัดสินใจจากข้อมูลเชิงลึก และตอบสนองต่อความผิดปกติของการสั่นสะเทือนได้อย่างรวดเร็ว
