YPQ110A 3ASD573001A5 Utökad I/O-kort, Kina YPQ110A 3ASD573001A5 Utökad I/O-kort-tillverkare, leverantörer, fabrik

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	YPQ110A 3ASD573001A5
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Parameter	Värde
Modell	YPQ110A 3ASD573001A5
TYP	Utökat I/O-kort
Analogutgångar – kanaler	2
Analog utspänningsnivå	±10 V
Analog utgående ström	±10 mA
Upplösning	12 bitar + tecken
Förstärkningsfel (0–70 °C)	typ < ±0,1 %, max ±0,2 %
Felspänning (0–70 °C)	max ±0,5 mV
Uppdateringsfrekvens	0, 5 ms
Referensutgång +10 V	Fel: typ < ±1 mV, max ±3 mV, utgående ström: ±10 mA
Referensutgång –10 V	Fel: typ < ±5 mV, max ±11 mV, utgående ström: ±10 mA
Strömmreferens 5 mA	Fel ±0,05 mA
Belastningsmotstånd	Max 1 kΩ
Förbrukningsspänning	19 V min, 30 V max
Energiförbrukning	12 VA (0,5 A vid 24 V)
Låghastighetsseriell buss	Typ: RS-485 isolerad, Isoleringsnivå: 60 V, Hastighet: 19200 baud, Maximal busslängd: 300 m
Digitala ingångskanaler	8
Digitala ingångars nominella spänning	24 V växelström/likaström eller 110 V växelström/likaström
Digitala ingångars maximala spänning	30 V / 140 V
Digitala ingångars impedans	3 kΩ / 13 kΩ
Digitala ingångsspänningsnivåer	Låg max 4 V / 11 V, hög min 18 V / 90 V, tröskelvärde typ 13 V / 50 V
Isolationsspänning för digital ingång	1500 V
Hårdvarudriven fördröjning för digital ingång	2 ms
Digitalt filtertid	0,5 ms till 128 ms i steg om 0,5 ms

Beskrivning

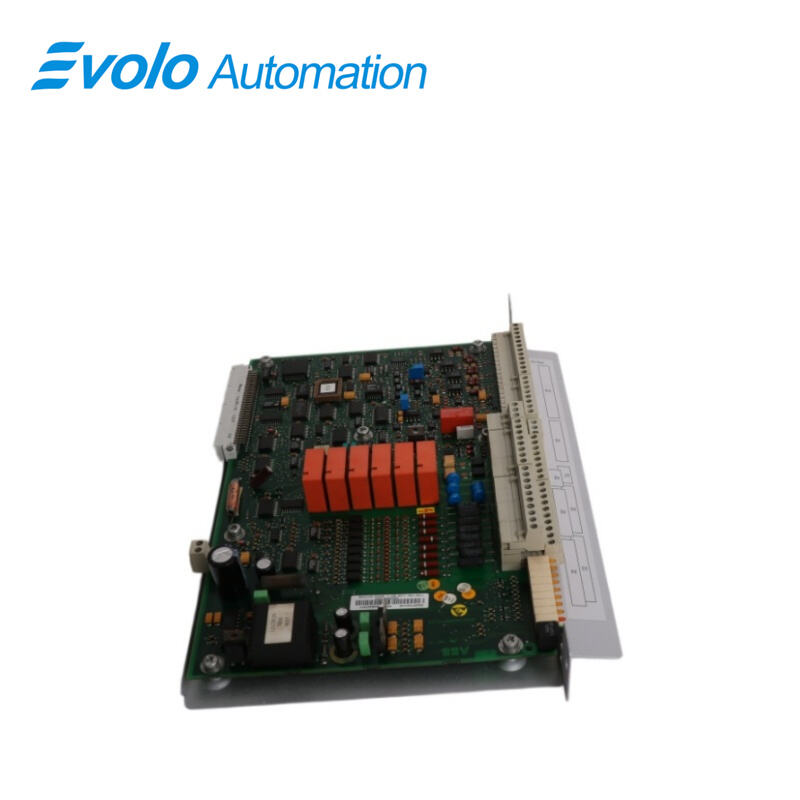

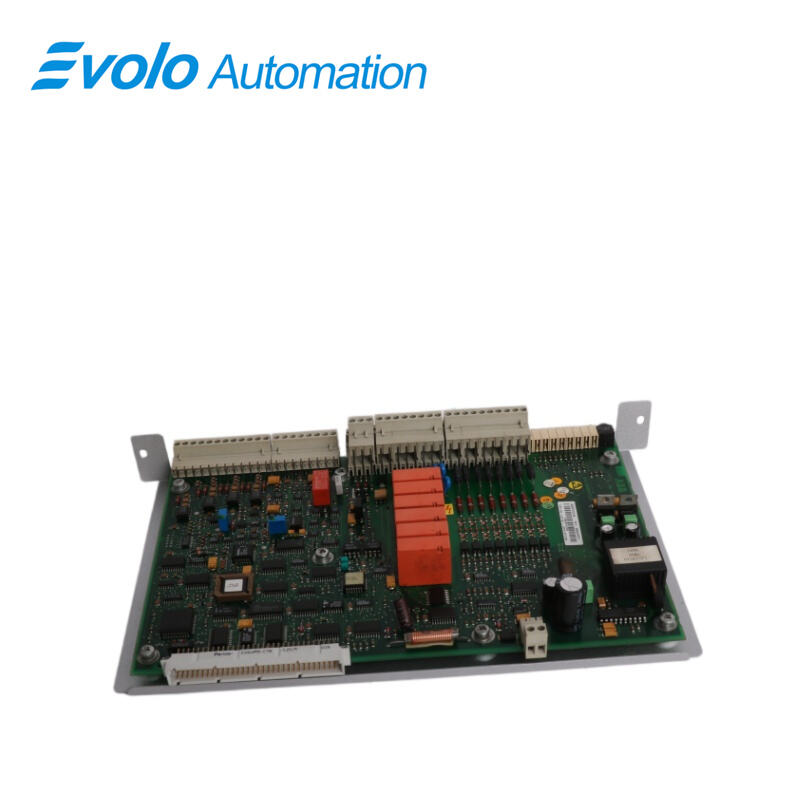

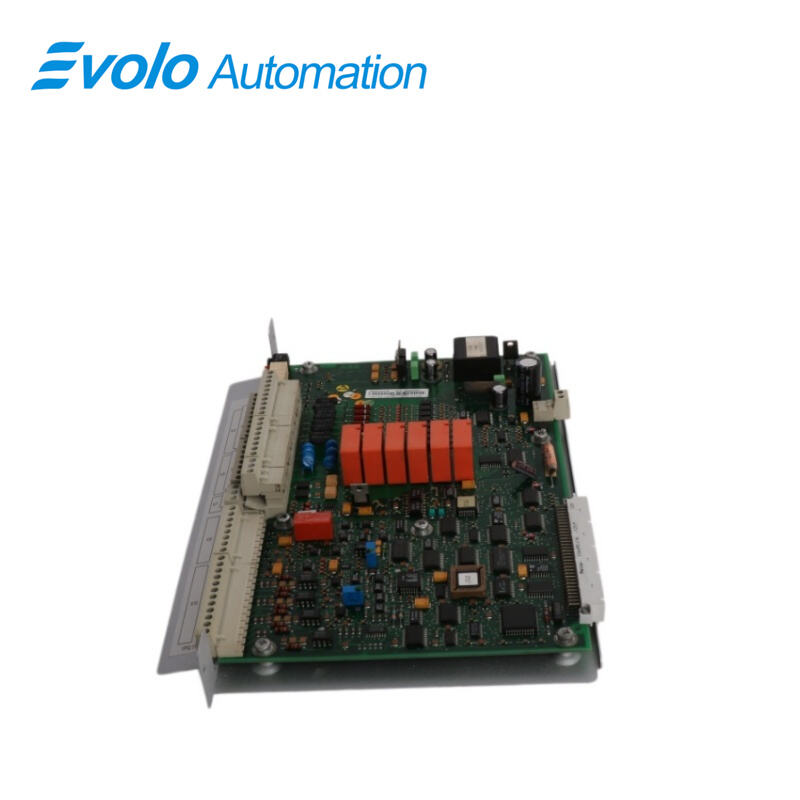

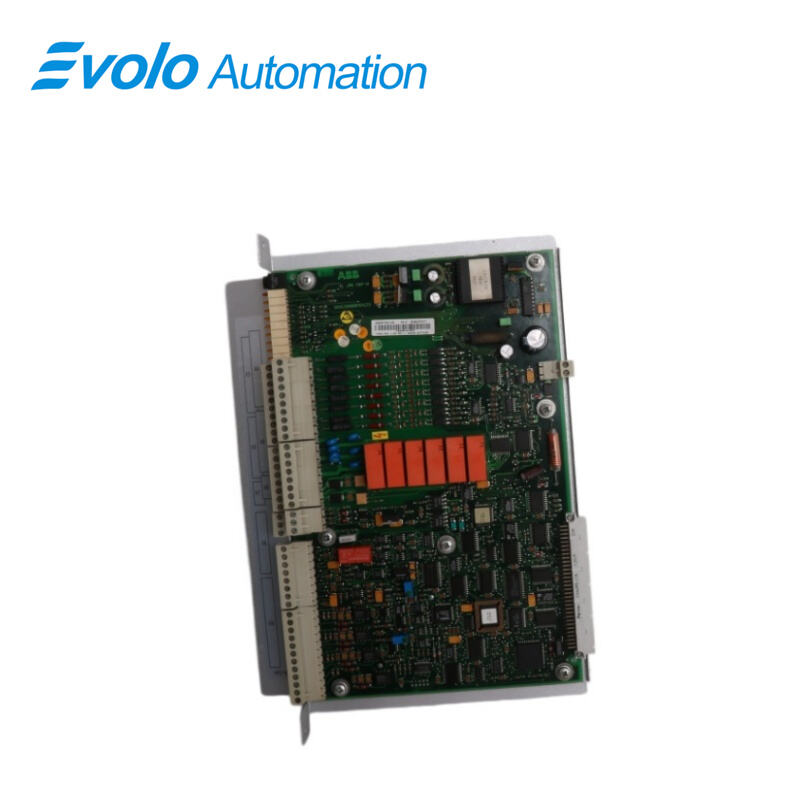

I/O-kortet YPQ110A 3ASD573001A5 monteras bredvid applikationsstyrningen YPP110A eller bredvid ett annat I/O-kort. Det ansluts till I/O-bussen med en 64-polig flätkabel vid X1 och får också sin strömförsörjning från denna. X2 är inte ansluten, förutom vid fjärr-I/O – se nedan. Kortets adress kan ställas in på 0–15 (0–9, A–F) med hjälp av adressomkopplaren på kortet. En tidsgräns kan ställas in via programvara. När I/O-kortet inte har uppdaterats med nya data inom den angivna tidsgränsen återställs utgångarna. Denna funktion är inte implementerad i de lokala I/O-funktionselementen, men kan användas vid fjärr-I/O.

Tillämpningar

Precisionsslipmaskinsanläggning: Används för att samla in stora mängder spännings- och hastighetsåterkopplingssignaler samt ge kommandon till reglerventiler.

Rullningsverk för metallfolie: Hanterar övervakning av digitala och analoga signaler för kylsystem och hjälphydrauliska system.

Stort textilfabrik: Bearbetar logiklåsningssignaler mellan olika sektioner vid fleraxlig synkron drift.

Gummiblandningsanläggning: Övervakar sensordatainsamling för dosering, temperatur och blandningstryck.

Dryckespakningsanläggning: Koordinerar åtgärder från olika gränsbrytare och aktuatorer på höghastighetsproduktionslinjer.

Grundläggning

0 V på I/O-kortet är anslutet till rackenheten som innehåller I/O-kortet, vilken ska jordas i skåpet med de fyra fästscrewarna på baksidan av lådan. Analoga I/O-signaler ska använda skärmade kablar med skärmen ansluten till raden av hål på framsidan av rackenheten. Detta är nödvändigt för att uppnå bästa möjliga störningsimmunitet.

Anslutningar

Den fjärranslutna I/O-kortet är anslutet till den låghastighetsseriella bussen. Bussen har en multipunkt-konfiguration. Stjärnanslutning är inte tillåten. En skärmad kabel med två vreda par ska användas. Kabeln ska avslutas i båda ändar. Den aktiva avslutningen finns vid masteränden, vanligtvis vid en APC, och den sista enheten på bussen har en passiv avslutning.

Vanliga frågor

F: Är YPQ110A 3ASD573001A5 en moderkort eller ett expansionskort?
A: Det är ett expansions-I/O-kort för att lägga till fysiska signalgränssnitt, inte den huvudsakliga CPU:n som utför styrlogiken.

Q: Kan YPQ110A 3ASD573001A5 kan bytas ut under drift?
A: Nej. Att ta bort det under drift orsakar elektriska spetsar på backplane-bussen, vilket potentiellt kan skada kortet eller angränsande processorer.

Q: Varför behöver pappersmaskinsfabriker flera YPQ110A 3ASD573001A5 kort?
A: Papperslinjer är långa och omfattar hundratals eller tusentals gränsbrytare, trycktransmittor och reglerventiler. Flera kort säkerställer fullständig dataomfattning.

Q: Hur kan jag avgöra om felet ligger i en sensor eller i en YPQ110A 3ASD573001A5 kanal?
A: Mät spänningen vid ingångsterminalerna. Om det finns ingående spänning men programvaran visar ingen förändring är kortets kanal defekt; annars är det externa kablingen som är felaktig.

Q: Vad betyder LED-indikatorerna på YPQ110A 3ASD573001A5 ?
A: Grönt indikerar normal strömförsörjning; rött indikerar att självtestet misslyckats eller att kommunikationen på bussen är felaktig.
