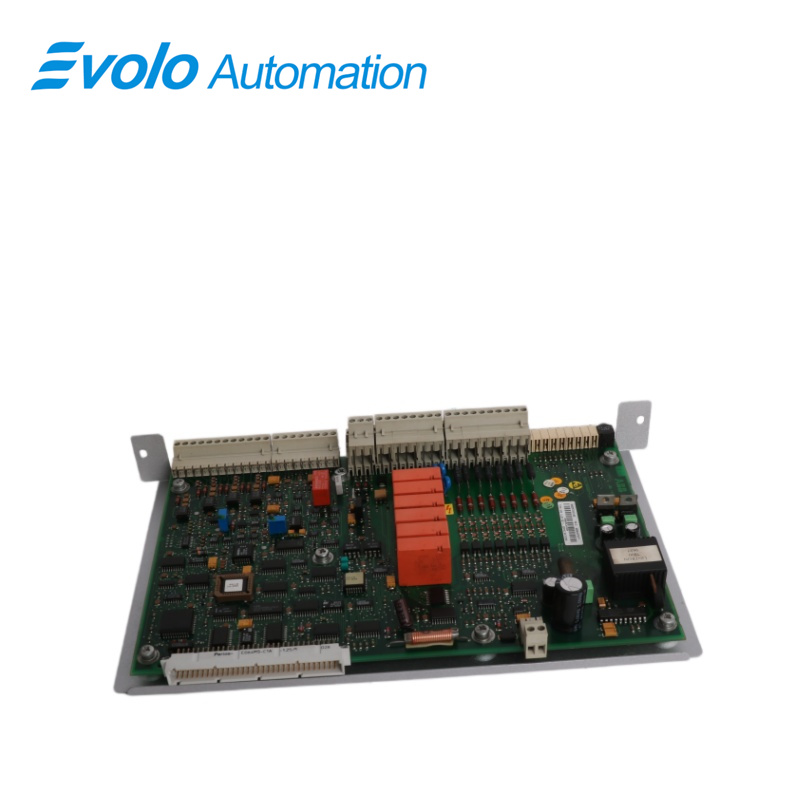

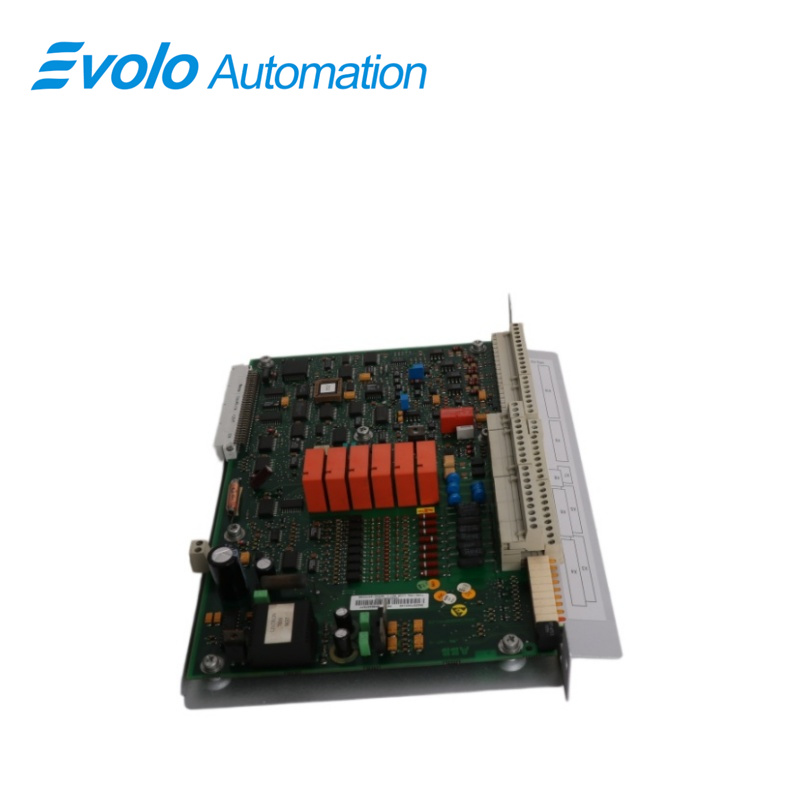

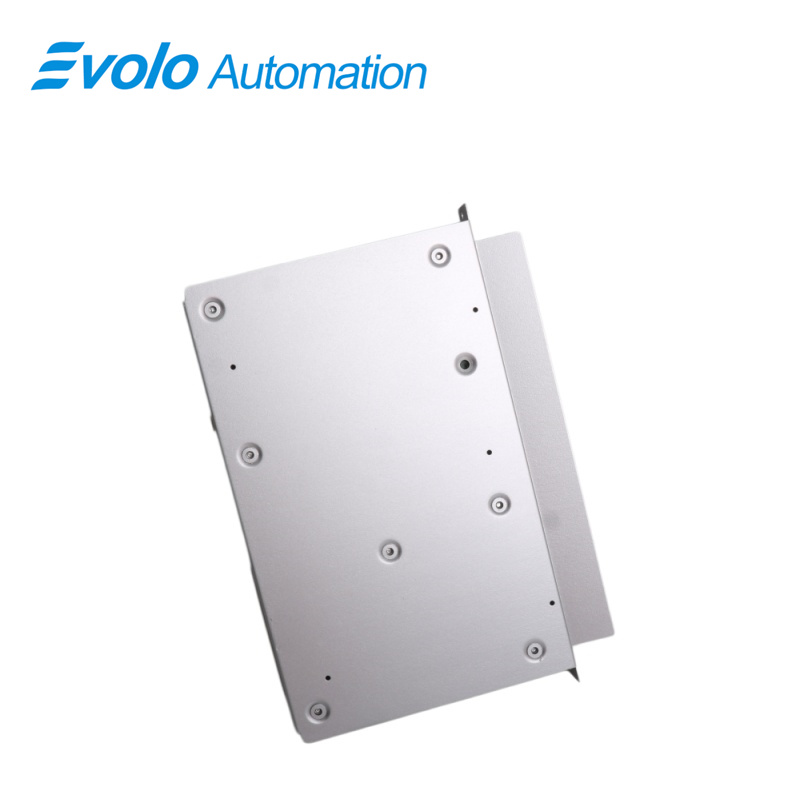

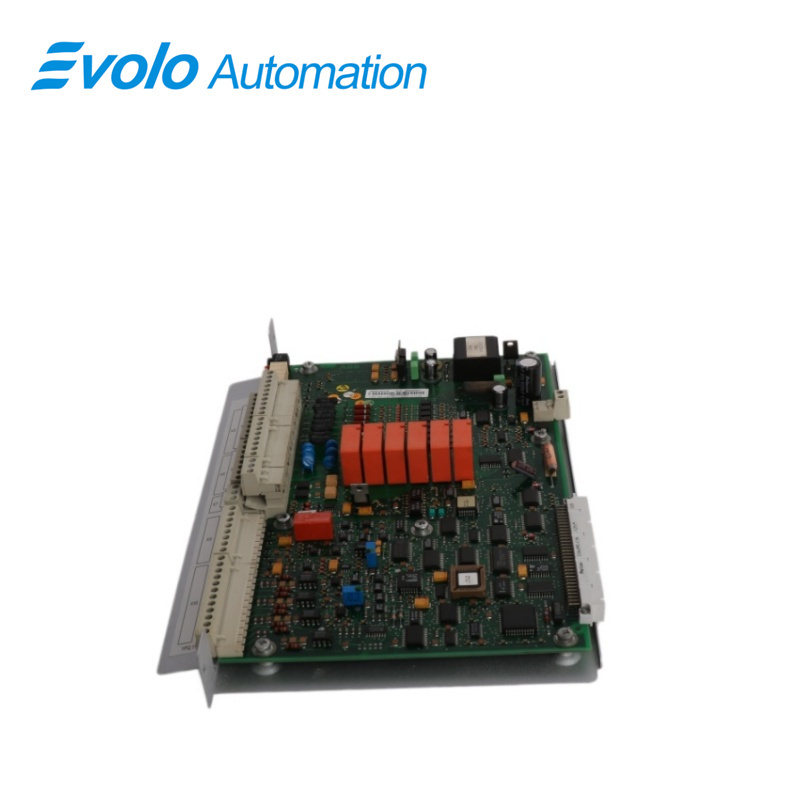

YPQ110A 3ASD573001A5 বর্ধিত I/O বোর্ড

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	YPQ110A 3ASD573001A5
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

আই/ও-বোর্ড YPQ110A 3ASD573001A5 আই/ও-বোর্ডটি অ্যাপ্লিকেশন কন্ট্রোলার YPP110A-এর পাশে অথবা অন্য কোনো আই/ও-বোর্ডের পাশে মাউন্ট করা হয়। এটি X1-এ ৬৪-পোল রিবন কেবলের মাধ্যমে আই/ও-বাসের সঙ্গে সংযুক্ত হয় এবং একই সঙ্গে সেখান থেকে শক্তিও গ্রহণ করে। X2 শুধুমাত্র রিমোট আই/ও-এর জন্য সংযুক্ত করা হয়, নীচে দেখুন। বোর্ড ঠিকানা সুইচের মাধ্যমে ০-১৫ (০-৯, A-F) এর মধ্যে সেট করা যায়। সফটওয়্যারের মাধ্যমে টাইমআউট সময়কাল নির্ধারণ করা যায়। যখন আই/ও বোর্ডে টাইমআউট সময়কালের মধ্যে নতুন ডেটা দিয়ে আপডেট করা হয় না, তখন আউটপুটগুলি রিসেট করা হয়। এটি স্থানীয় আই/ও ফাংশন এলিমেন্টগুলিতে বাস্তবায়িত হয়নি, কিন্তু রিমোট আই/ও-এর সাথে ব্যবহার করা যেতে পারে।

প্রয়োগ

প্রিসিশন কাগজ মেশিন প্লান্ট: বৃহৎ পরিমাণে টেনশন ও গতি ফিডব্যাক সংকেত সংগ্রহ করতে এবং নিয়ন্ত্রণ ভাল্ভের কমান্ড আউটপুট করতে ব্যবহৃত হয়।

ধাতব পাতলা ফয়েল রোলিং মিল: শীতলীকরণ ব্যবস্থা এবং সহায়ক হাইড্রোলিক ব্যবস্থার জন্য ডিজিটাল ও অ্যানালগ সংকেতগুলির নজরদারি পরিচালনা করে।

বৃহৎ টেক্সটাইল মিল: বহু-অক্ষ সমকালীন কার্যক্রমে বিভিন্ন বিভাগের মধ্যে লজিক ইন্টারলকিং সংকেতগুলি প্রক্রিয়া করে।

রাবার মিশ্রণ কারখানা: ব্যাচিং, তাপমাত্রা এবং মিশ্রণ চাপের জন্য সেন্সর ডেটা অর্জন নজরদারি করে।

পানীয় প্যাকেজিং কারখানা: উচ্চ-গতির উৎপাদন লাইনে বিভিন্ন লিমিট সুইচ এবং অ্যাকচুয়েটরগুলির কার্যকলাপ সমন্বয় করে।

গ্রাউন্ডিং

I/O বোর্ডের 0 V সংযুক্ত থাকে I/O বোর্ড যুক্ত র‍্যাক ইউনিটের হাউজিং-এর সাথে, যা বক্সের পিছনের চারটি ফাস্টেনিং স্ক্রু দ্বারা ক্যাবিনেটে গ্রাউন্ড করা আবশ্যিক। অ্যানালগ I/O সংকেতগুলির জন্য স্ক্রিনযুক্ত কেবল ব্যবহার করতে হবে, যার স্ক্রিনটি র‍্যাক ইউনিটের সামনের দিকে থাকা ছিদ্রগুলির সারিতে সংযুক্ত করা হবে। বিঘ্ননের বিরুদ্ধে সর্বোত্তম সম্ভাব্য অনাক্রম্যতা অর্জনের জন্য এটি আবশ্যিক।

সংযোগ

রিমোট I/O-বোর্ডটি নিম্ন-গতির সিরিয়াল বাসের সাথে সংযুক্ত। বাসটি একটি মাল্টি-ড্রপ কনফিগারেশন। স্টার কানেকশন অনুমোদিত নয়। দুটি টুইস্টেড পেয়ারযুক্ত স্ক্রিনযুক্ত কেবল ব্যবহার করতে হবে। কেবলটি উভয় প্রান্তে টার্মিনেট করতে হবে। মাস্টার প্রান্ত, সাধারণত একটি APC-তে, একটি একটিভ টার্মিনেশন রয়েছে এবং বাসের শেষ ডিভাইসটিতে প্যাসিভ টার্মিনেশন রয়েছে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এটি YPQ110A 3ASD573001A5 মাদারবোর্ড না এক্সপ্যানশন বোর্ড?
উত্তর: এটি শারীরিক সিগন্যাল ইন্টারফেস যোগ করার জন্য একটি এক্সপ্যানশন I/O বোর্ড, যা নিয়ন্ত্রণ লজিক কার্যকর করে এমন প্রধান CPU নয়।

প্রশ্ন: এটি YPQ110A 3ASD573001A5 হট-সোয়াপ করা যাবে?
উত্তর: না। বিদ্যুৎ চালু অবস্থায় এটি সরানো হলে ব্যাকপ্লেন বাসে বৈদ্যুতিক স্পাইক সৃষ্টি হয়, যা বোর্ড বা সংলগ্ন প্রসেসরগুলিকে ক্ষতিগ্রস্ত করতে পারে।

প্রশ্ন: কাগজ মেশিন কারখানাগুলিতে কেন একাধিক YPQ110A 3ASD573001A5 বোর্ডের প্রয়োজন?
উত্তর: কাগজ লাইনগুলি দীর্ঘ, যাতে শতাধিক বা হাজার হাজার লিমিট সুইচ, চাপ ট্রান্সমিটার এবং নিয়ন্ত্রণ ভাল্ভ থাকে। একাধিক বোর্ড সম্পূর্ণ ডেটা কভারেজ নিশ্চিত করে।

প্রশ্ন: আমি কীভাবে নির্ধারণ করতে পারি যে সমস্যাটি সেন্সর না চ্যানেলের সাথে সম্পর্কিত? YPQ110A 3ASD573001A5 চ্যানেল?
ক: ইনপুট টার্মিনালগুলিতে ভোল্টেজ পরিমাপ করুন। যদি ইনপুট থাকে কিন্তু সফটওয়্যারে কোনো পরিবর্তন দেখায় না, তবে বোর্ড চ্যানেলটি ত্রুটিপূর্ণ; অন্যথায়, এটি বাহ্যিক ওয়্যারিং-এর সমস্যা।

প্র: এলইডি ইন্ডিকেটরগুলি কী নির্দেশ করে? YPQ110A 3ASD573001A5 কী?
উ: সবুজ রং স্বাভাবিক বিদ্যুৎ সরবরাহকে নির্দেশ করে; লাল রং স্ব-পরীক্ষা ব্যর্থতা বা বাস যোগাযোগের অস্বাভাবিকতা নির্দেশ করে।
