TU846 3BSE022460R1-modulavslutningsenhet, Kina TU846 3BSE022460R1-modulavslutningsenhetstillverkare, leverantörer, fabrik

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	TU846 3BSE022460R1
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Parameter	Värde
Modell	TU846 3BSE022460R1
Modultyp	Redundant CI840/CI840A, redundanta I/O
Kommunikationsprotokoll	Profibus DP-V1
Master eller slave	N/A
Linjeredundans	Ja
Modulredundans	Ja
Varm utbyte	No
Strömförbrukning	24 V likström (19,2–30 V)
Montering	Liggande eller stående
Anslutningsdel	PROFIBUS: DSUB9-anslutning; serviceportar: RJ45-anslutning
Modulbussens nuvarande fördelning	Maximalt 5 V 1,5 A, maximalt 24 V 1,5 A
Mekaniska nycklar	36 olika kombinationer
Godkända kabellängder	0,25–2,5 mm ² , 24–14 AWG
Rekommenderat vridmoment	0,5–0,6 Nm
Avstrikningslängd	6–7,5 mm (0,24–0,30 tum)
Nominell isolationsspänning	50 V
Dielektrisk testspänning	500 V växelspänning
Bredd	124 mm (4,88 ”)
Höjd	186 mm (7,32 ”) inklusive lås
Djup	47 mm (1,85 ”)
Vikt	0,5 kg (1,1 lbs.)

Beskrivning

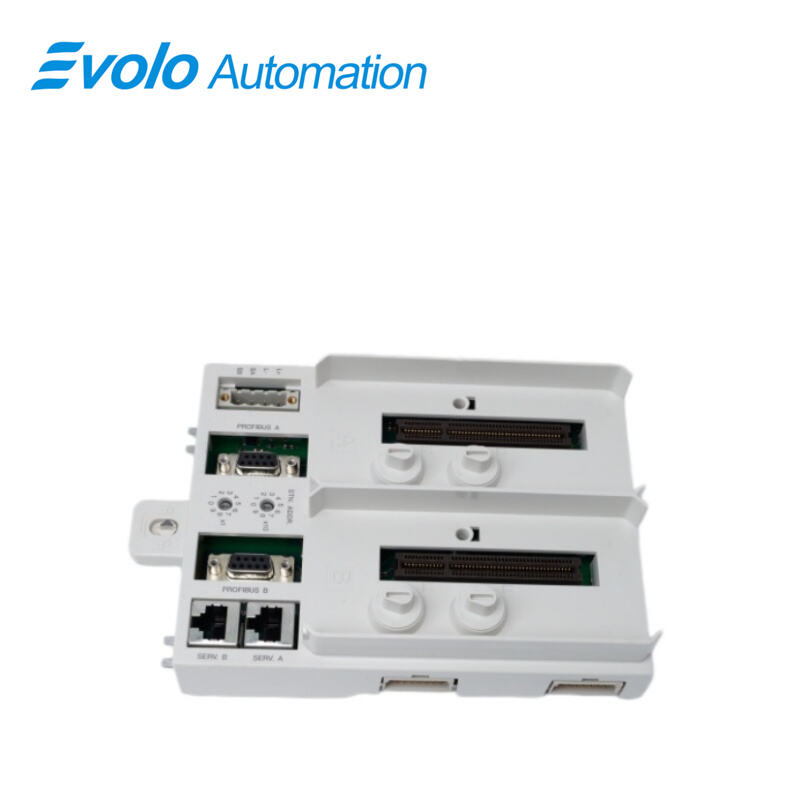

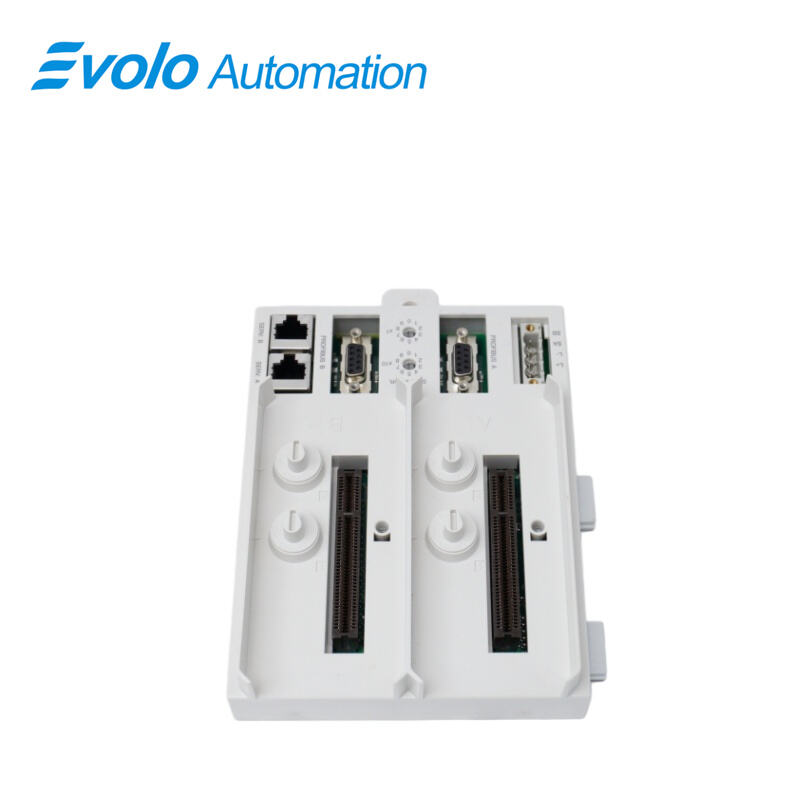

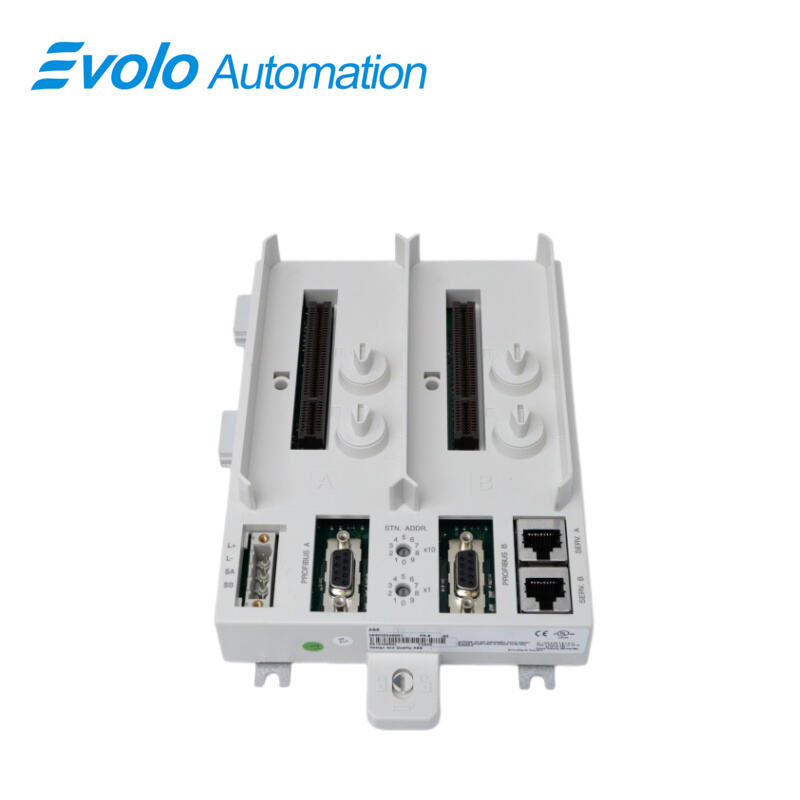

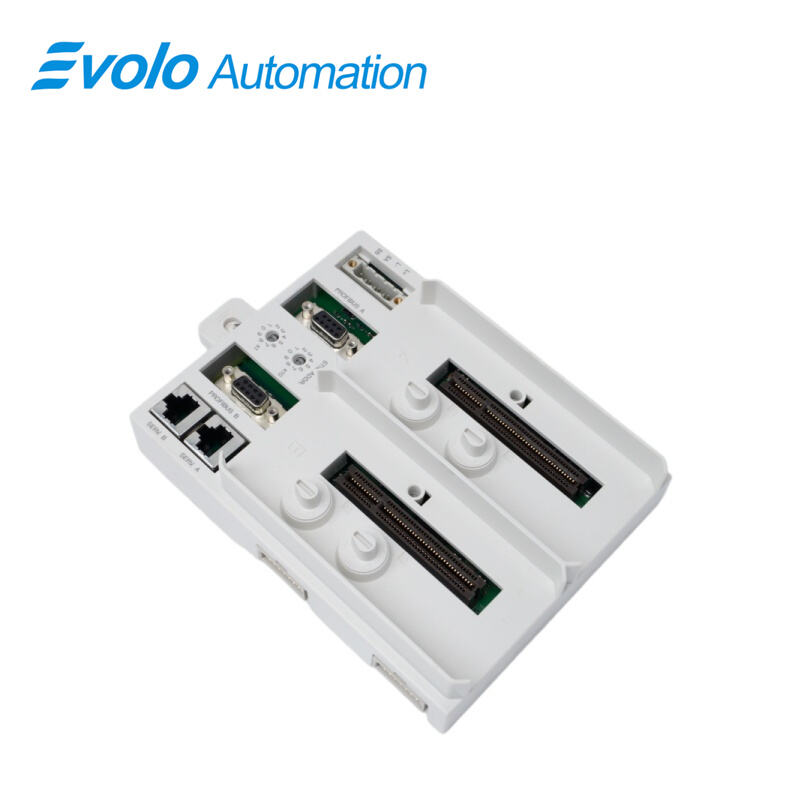

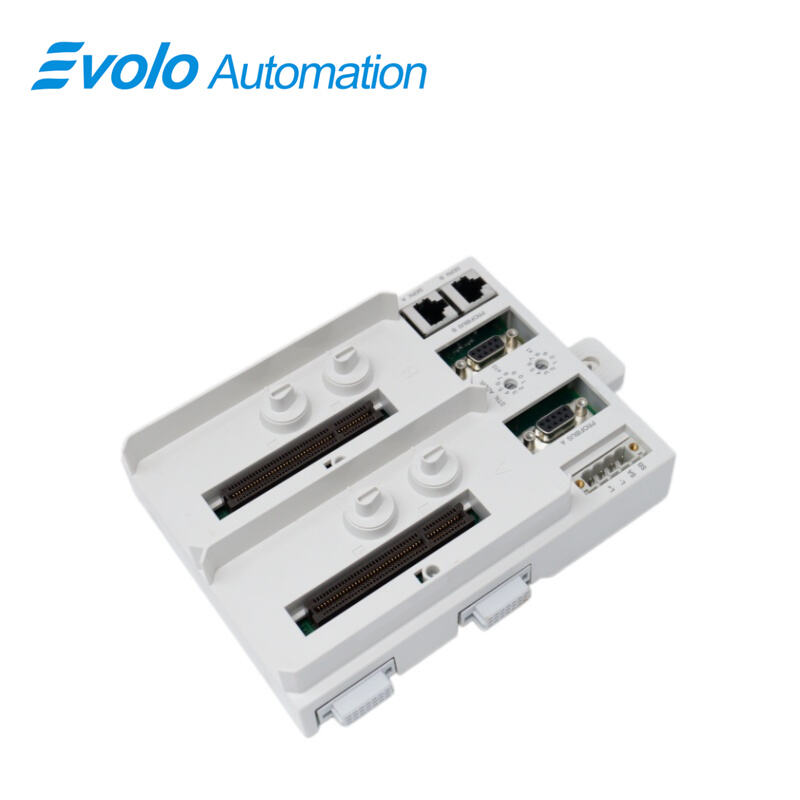

Den TU846 3BSE022460R1 är en modulavslutningsenhet (MTU) för redundanskonfiguration av fältkommunikationsgränssnittet CI840/CI840A och redundanta I/O. MTU:n är en passiv enhet med anslutningar för strömförsörjning, två elektriska ModuleBussar, två CI840/CI840A och två rotationsomkopplare för inställning av stationsadress (0–99).

En optisk ModuleBus-port TB842 kan anslutas till TU846 via TB846. Fyra mekaniska nycklar, två för varje position, används för att konfigurera MTU:n för rätt typer av moduler. Varje nyckel har sex positioner, vilket ger ett totalt antal på 36 olika konfigurationer.

Modulavslutningsenhet för dubbla CI840/CI840A och redundanta I/O. TU846 används tillsammans med redundanta I/O-moduler och TU847 med enskilda I/O-moduler. Den maximala ModuleBus-längden från TU846 till ModuleBus-avslutaren är 2,5 meter. TU846/TU847 kräver utrymme till vänster för att kunna tas bort. Kan inte bytas ut under strömförsörjning.

Miljö och certifiering

Parameter	Värde
CE-märke	Ja
Elektrisk säkerhet	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
FARLIG PLATS	cULus farlig plats klass 1 zon 2, ATEX zon 2
Temperatur, drift	0 till +55 °°C (+32 till +131 °°F), godkännanden utfärdas för +5 till +55 °C
Temperatur, förvaring	-40 till +70 °°C (-40 till +158 °F)
Relativ luftfuktighet	5–95 %, icke-kondenserande
Maximal omgivningstemperatur	55 °°F), för vertikal montering 40 °°C (104 °°F) °F)
Utrustningsklass	Klass I enligt IEC 60536 (jordskyddad)
Ingresskydd	IP20 enligt IEC 529 (IEC 144)
ROHS-kompatibilitet	EU RoHS, UAE RoHS, CN RoHS
WEEE-kompatibilitet	DIREKTIV/2012/19/EU

Tillämpningar

Olje- och gasanläggningar: Säkerställ obegränsad fältbusskommunikation över långa avstånd och mellan flera platser.

Stora kemikaliefabriker: Garantera överföring av säkerhetskritiska data inom redundanta system.

Kraftverk/elstationer: Används i komplexa DCS-övervakningsnätverk.

Stål- och metallurgiska anläggningar: Tillhandahåller en stabil kommunikationsgränssnittsgrund i miljöer med stark elektromagnetisk störning.

Farmaceutiska anläggningar: Stödjer högprecision och hög tillförlitlighet i produktionsprocessstyrning.

Funktioner och fördelar

Anslutning för strömförsörjning.

Två PROFIBUS-anslutningar.

Två anslutningar för serviceverktyg.

Två rotationsomkopplare för inställning av stationsadress.

Anslutning för två ModuleBuses.

Anslutning för ModuleBus-optisk port.

Mekanisk nyckling förhindrar infogning av fel modultyp.

Låsenhet för DIN-skinna för spärrning och jordning.

Monterad på DIN-skinna.

Vanliga frågor

Q: Kan TU846 3BSE022460R1 kan bytas ut under drift, till exempel TU845?
A: Nej. TU846 3BSE022460R1 stöder inte varmbyte och måste installeras eller bytas ut med strömmen avstängd.

Fråga: Hur många CI840-moduler kan installeras i en TU846 3BSE022460R1 ?
Svar: Den är utformad för redundans och kan rymma 2 stycken CI840-/CI840A-moduler.

Fråga: Finns det några särskilda utrymmeskrav för installation av TU846 3BSE022460R1 ?
Svar: Ja. På grund av sin konstruktionsdesign kräver den TU846 3BSE022460R1 kräver tillräckligt med utrymme på vänster sida för att enkelt kunna tas bort från skenorna vid demontering.

F: Innehåller TU846 3BSE022460R1 levereras med en ModuleBus-avslutningsmotstånd?
A: Standardpaketet inkluderar vanligtvis två TB807-modulbussavslutningsmotstånd för att sluta den fysiska sluten loopen i kommunikationsbussen.

Q: Varför kan jag inte sätta in min CI840-modul i TU846 3BSE022460R1 ?
A: Kontrollera läget för de fyra mekaniska nycklarna på TU846 3BSE022460R1 . De måste ställas in på den kodning som motsvarar målmodulen; annars förhindrar felsskyddsmekanismen infogning.
