Επισκόπηση
Τόπος Προέλευσης: |
Σουηδία |
Επωνυμία: |
ΑΒΒ |
Αριθμός Μοντέλου: |
TU846 3BSE022460R1 |
Λεπτομέρειες Πακέτων: |
Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο |
Χρόνος παράδοσης: |
5-7 Ημέρες |
Όροι Πληρωμής: |
T/T |
Δυνατότητα Εφοδιασμού: |
Σε απόθεμα |
Προδιαγραφές
|
Παράμετρος |
Τιμή |
|
Μοντέλο |
TU846 3BSE022460R1 |
|
Τύπος μονάδας |
Αντιγραφή CI840/CI840A, Αντιγραφή Εισόδων/Εξόδων (I/O) |
|
Πρωτόκολλο επικοινωνίας |
Profibus DP-V1 |
|
Κύριος ή υποτακτικός |
Μη Διαθέσιμο |
|
Πλεονασμός γραμμής |
Ναι |
|
Πλεονασμός μονάδας |
Ναι |
|
Ζεστή Αντικατάσταση |
No |
|
Ικανότητα Ισχύος |
24 V σ.ρ. (19,2 – 30 V) |
|
Ένδεση |
Κάθετα ή οριζόντια |
|
Συνδετήρας |
PROFIBUS: Σύνδεσμος DSUB9· Θύρες υπηρεσιών: Σύνδεσμος RJ45 |
|
Κατανομή ρεύματος στο ModuleBus |
Μέγιστα 5 V, 1,5 A· Μέγιστα 24 V, 1,5 A |
|
Μηχανικά κλειδιά |
36 διαφορετικοί συνδυασμοί |
|
Αποδεκτά μεγέθη καλωδίων |
0,25 – 2,5 mm ² , 24 – 14 AWG |
|
Συνιστώμενη Ροπή |
0,5 - 0,6 Nm |
|
Μήκος Αποστοιβαγμού |
6 – 7,5 mm (0,24 – 0,30 in) |
|
Ονομαστική Τάση Μόνωσης |
50 V |
|
Τάση δοκιμής μόνωσης |
500 V εναλλασσόμενου ρεύματος |
|
Πλάτος |
124 mm (4,88 ”) |
|
Ύψος |
186 mm (7,32 ”) συμπεριλαμβανομένου του μηχανισμού κλειδώματος |
|
Βάθος |
47 mm (1,85 ”) |
|
Βάρος |
0,5 kg (1,1 λίβρες) |
Περιγραφή

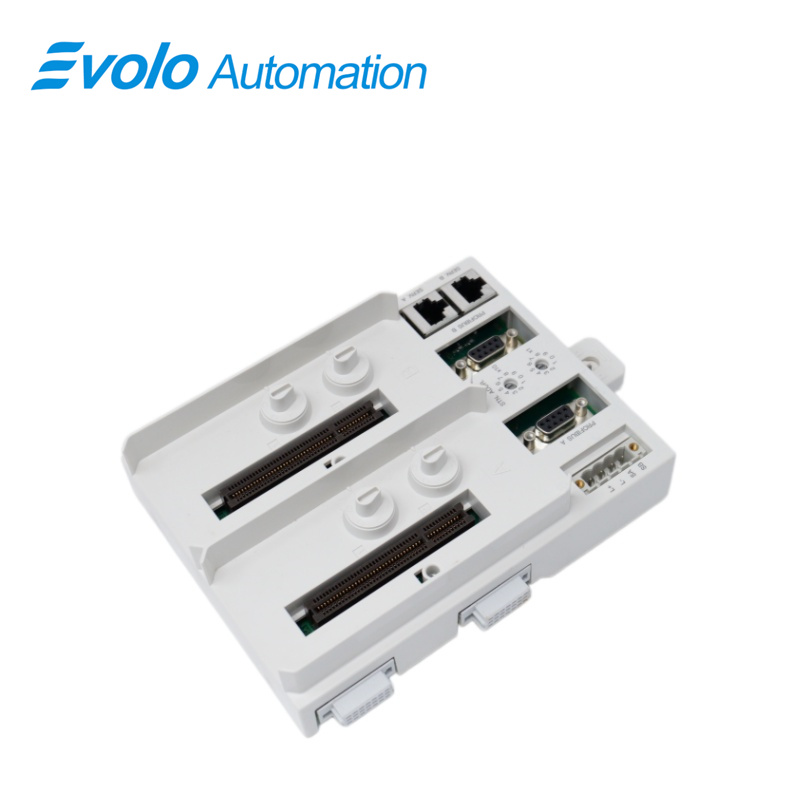

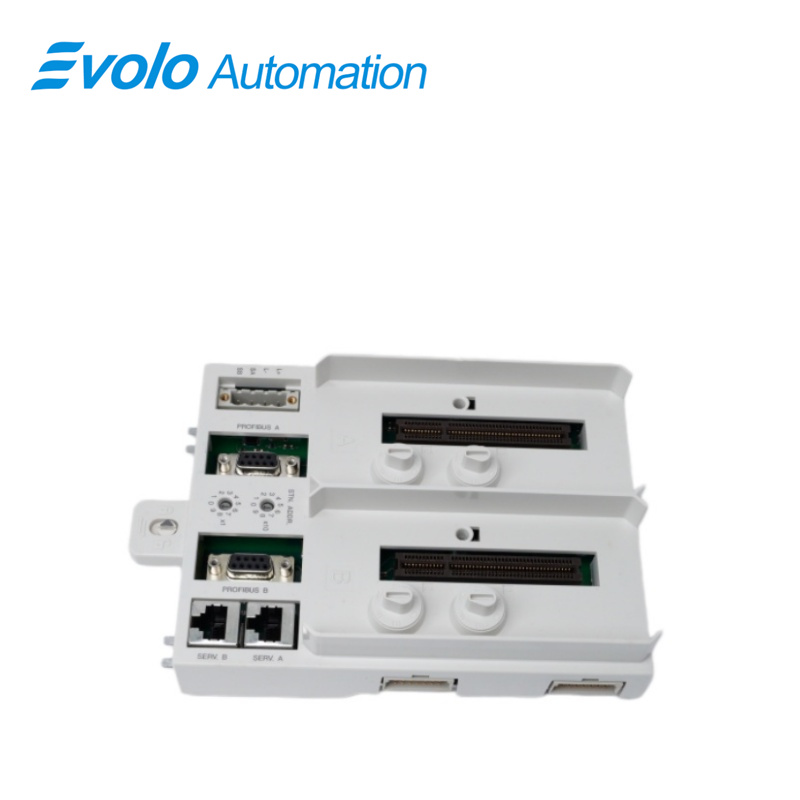

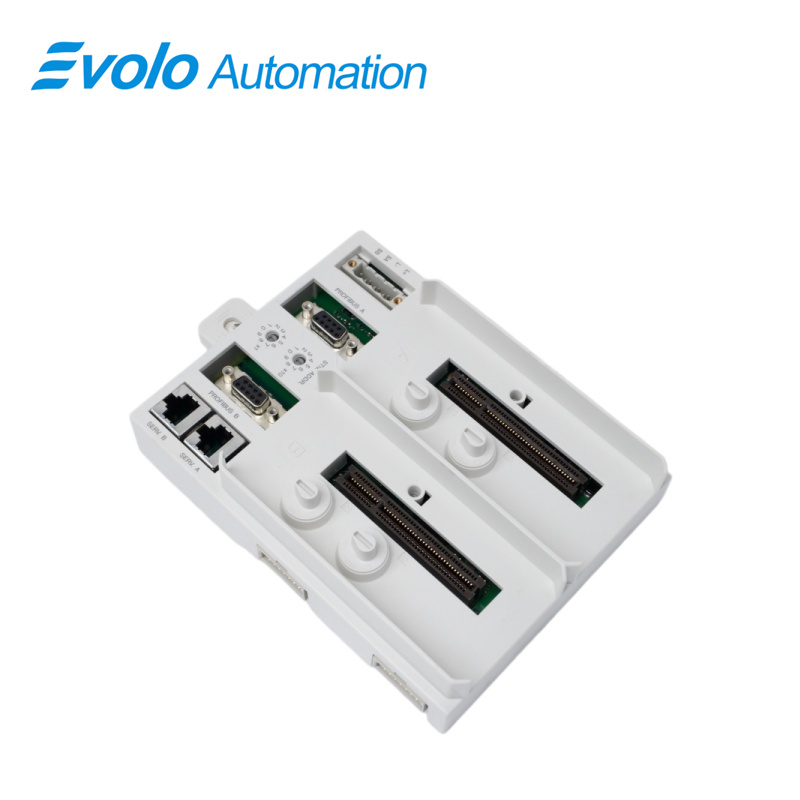

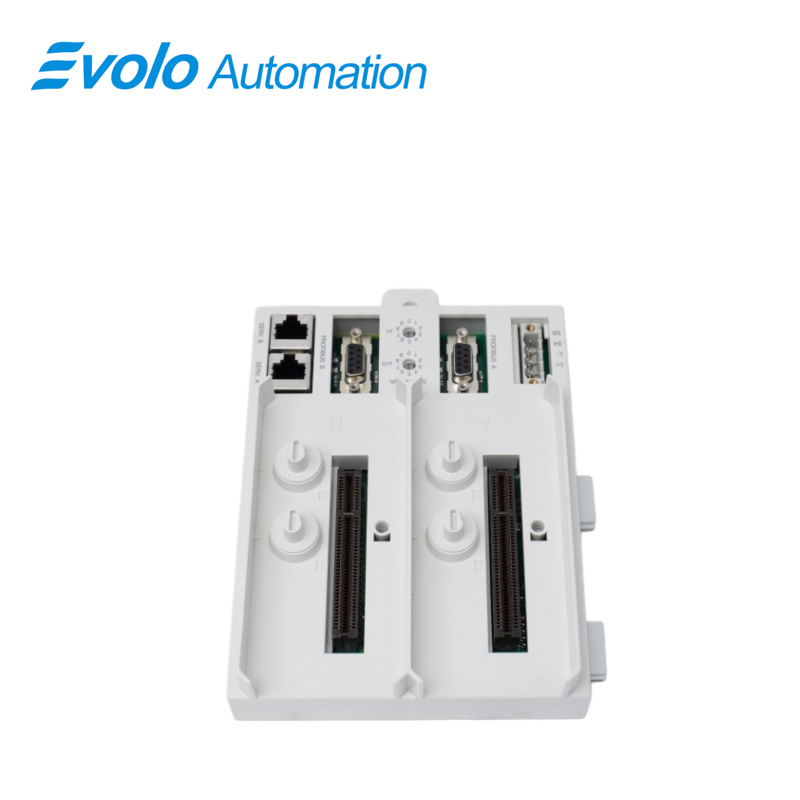

Ο TU846 3BSE022460R1 είναι μια μονάδα τερματισμού μονάδων (MTU) για αντιγραφή ασφαλείας της διεπαφής επικοινωνίας πεδίου CI840/CI840A και αντιγραφής ασφαλείας εισόδου/εξόδου (I/O). Η MTU είναι μια παθητική μονάδα που διαθέτει συνδέσεις για τροφοδοσία, δύο ηλεκτρικά δίκτυα ModuleBus, δύο διεπαφές CI840/CI840A και δύο περιστρεφόμενους διακόπτες για τη ρύθμιση της διεύθυνσης σταθμού (0 έως 99).
Ένα οπτικό θύρας ModuleBus TB842 μπορεί να συνδεθεί στην TU846 μέσω της TB846. Για τη ρύθμιση της MTU σύμφωνα με τους κατάλληλους τύπους μονάδων χρησιμοποιούνται τέσσερις μηχανικοί κλειδαριές, δύο για κάθε θέση. Κάθε κλειδαριά έχει έξι θέσεις, γεγονός που παρέχει συνολικά 36 διαφορετικές δυνατότητες ρύθμισης.
Μονάδα τερματισμού μονάδων για διπλή διεπαφή CI840/CI840A και αντιγραφή ασφαλείας εισόδου/εξόδου (I/O). Οι μονάδες TU846 χρησιμοποιούνται με μονάδες I/O με αντιγραφή ασφαλείας, ενώ οι TU847 με μονάδες I/O χωρίς αντιγραφή ασφαλείας. Το μέγιστο μήκος του δικτύου ModuleBus από την TU846 έως τον τερματιστή ModuleBus είναι 2,5 μέτρα. Οι μονάδες TU846/TU847 απαιτούν ελεύθερο χώρο στα αριστερά τους για να αφαιρεθούν. Δεν μπορούν να αντικατασταθούν ενώ είναι ενεργοποιημένη η τροφοδοσία.
Περιβάλλον και Πιστοποίηση
|
Παράμετρος |
Τιμή |
|
Σήμα CE |
Ναι |
|
Ηλεκτρική ασφάλεια |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
ΕΠΙΚΙΝΔΥΝΗ ΘΕΣΗ |
cULus Επικίνδυνες Περιοχές Κλάση 1 Ζώνη 2, ATEX Ζώνη 2 |
|
Θερμοκρασία, λειτουργία |
0 έως +55 °°C (+32 έως +131 °°F), οι εγκρίσεις ισχύουν για την περιοχή +5 έως +55 °C |
|
Θερμοκρασία, αποθήκευση |
-40 έως +70 °°C (-40 έως +158 °F) |
|
Σχετική Υγρασία |
5 έως 95 %, χωρίς συμπύκνωση |
|
Μέγιστη Θερμοκρασία Περιβάλλοντος |
55 °°F) °°C (104 °°F) °F) |
|
Κατηγορία Μηχανήματος |
Κλάση I σύμφωνα με το πρότυπο IEC 60536 (προστασία μέσω γείωσης) |
|
Προστασία Εισόδου |
IP20 σύμφωνα με το IEC 529, (IEC 144) |
|
Συμμόρφωση ROHS |
RoHS ΕΕ, RoHS Ηνωμένα Αραβικά Εμιράτα, RoHS Κίνα |
|
Συμμόρφωση με την οδηγία WEEE |
ΟΔΗΓΙΑ/2012/19/ΕΕ |
Εφαρμογές
Εγκαταστάσεις πετρελαίου και αερίου: Διασφάλιση αδιάλειπτης επικοινωνίας μέσω fieldbus σε μεγάλες αποστάσεις και σε πολλαπλές τοποθεσίες.
Μεγάλες χημικές εγκαταστάσεις: Εγγύηση μετάδοσης δεδομένων κρίσιμων για την ασφάλεια εντός αντιγραφόμενων συστημάτων.
Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας/υποσταθμοί: Χρησιμοποιούνται σε περίπλοκα δίκτυα παρακολούθησης DCS.
Εργοστάσια χάλυβα και μεταλλουργικά εργοστάσια: Παρέχουν σταθερή βάση διεπαφής επικοινωνίας σε περιβάλλοντα με έντονη ηλεκτρομαγνητική παρεμβολή.
Φαρμακευτικές εγκαταστάσεις: Υποστηρίζουν έλεγχο διαδικασιών παραγωγής με υψηλή ακρίβεια και αξιοπιστία.
Χαρακτηριστικά και οφέλη
Σύνδεση τροφοδοσίας ηλεκτρικής ενέργειας.
Δύο συνδέσεις PROFIBUS.
Δύο συνδέσεις εργαλείων υποστήριξης.
Δύο περιστρεφόμενοι διακόπτες για τη ρύθμιση της διεύθυνσης σταθμού.
Σύνδεση για δύο ModuleBus.
Συνδέτης για οπτική θύρα ModuleBus.
Η μηχανική κλειδαριά εμποδίζει την εισαγωγή λανθασμένου τύπου μονάδας.
Σύστημα ασφάλισης σε DIN rail για κλείδωμα και γείωση.
Τοποθετείται σε DIN rail.
Συχνές Ερωτήσεις
Ε: Μπορεί το TU846 3BSE022460R1 μπορεί να αντικατασταθεί ενώ λειτουργεί, όπως το TU845;
Α: Όχι. Το TU846 3BSE022460R1 δεν υποστηρίζει ενεργό αντικατάσταση (hot-swapping) και πρέπει να εγκατασταθεί ή να αντικατασταθεί με την απενεργοποίηση της τροφοδοσίας.
Ε: Πόσες μονάδες CI840 μπορούν να εγκατασταθούν σε μία TU846 3BSE022460R1 ?
Α: Έχει σχεδιαστεί για αντισταθμιστική λειτουργία (redundancy) και μπορεί να φιλοξενήσει 2 μονάδες CI840/CI840A.
Ε: Υπάρχουν ειδικές απαιτήσεις χώρου για την εγκατάσταση του TU846 3BSE022460R1 ?
Α: Ναι. Λόγω του δομικού του σχεδιασμού, το TU846 3BSE022460R1 απαιτεί επαρκή χώρο στην αριστερή πλευρά για να αφαιρείται εύκολα από τις ράγες κατά την αποσυναρμολόγηση.
Ε: Υποστηρίζει το TU846 3BSE022460R1 έρχονται με αντίσταση τερματισμού ModuleBus;
Α: Το τυπικό πακέτο περιλαμβάνει συνήθως δύο αντιστάσεις τερματισμού ModuleBus TB807 για την ολοκλήρωση του φυσικού κλειστού βρόχου του διαύλου επικοινωνίας.
Ε: Γιατί δεν μπορώ να εισάγω την πλακέτα CI840 στην TU846 3BSE022460R1 ?
Α: Ελέγξτε τις θέσεις των τεσσάρων μηχανικών κλειδιών στην TU846 3BSE022460R1 . Πρέπει να είναι ρυθμισμένα στον κωδικό που αντιστοιχεί στην προοριζόμενη πλακέτα· διαφορετικά, ο μηχανισμός πρόληψης λαθών θα εμποδίσει την εισαγωγή.
