TU845 3BSE021447R1-modulavslutningsenhet, Kina TU845 3BSE021447R1-modulavslutningsenhetstillverkare, leverantörer, fabrik

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	TU845 3BSE021447R1
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Parameter	Värde
Modell	TU845 3BSE021447R1
TYP	Överflödiga
Anslutning	Terminalblock
Kanaler	8
Spänning	50 V
Montering	Vertikal
Monteringsdetalj	55 °C (131 °F)
Kompatibla I/O	AI845, AI880, AI880A, DP840
Processanslutningar	fast: 0,2–8 I/O-kanaler (2 terminaler per kanal), 4 processkraft, 20 processkraft (0 V)
Enkel/redundant I/O	Överflödiga
Maximal ström per I/O-kanal	2 A
Maximal ström för processanslutning	5 A
Godkända kabellängder	Massivt: 0,2–4 mm²; Fläktat: 0,2–2,5 mm², 24–12 AWG
Rekommenderat vridmoment	0,5–0,6 Nm
Avstrikningslängd	7 mm
Dielektrisk testspänning	500 V växelspänning
Bredd	131 mm (5,16 tum) inklusive kontakt, 124 mm (4,88 tum) kant till kant vid montering
Djup	64 mm (2,52 tum) inklusive terminaler
Höjd	186,5 mm (7,34 tum) inklusive låsenhet
Vikt	0,6 kg (1,3 lbs.)

Beskrivning

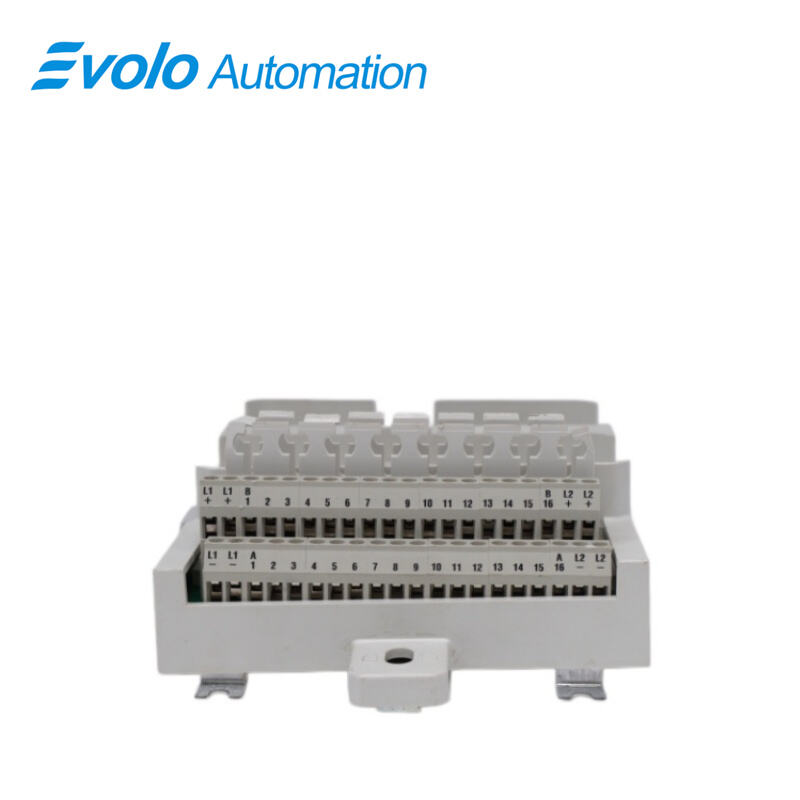

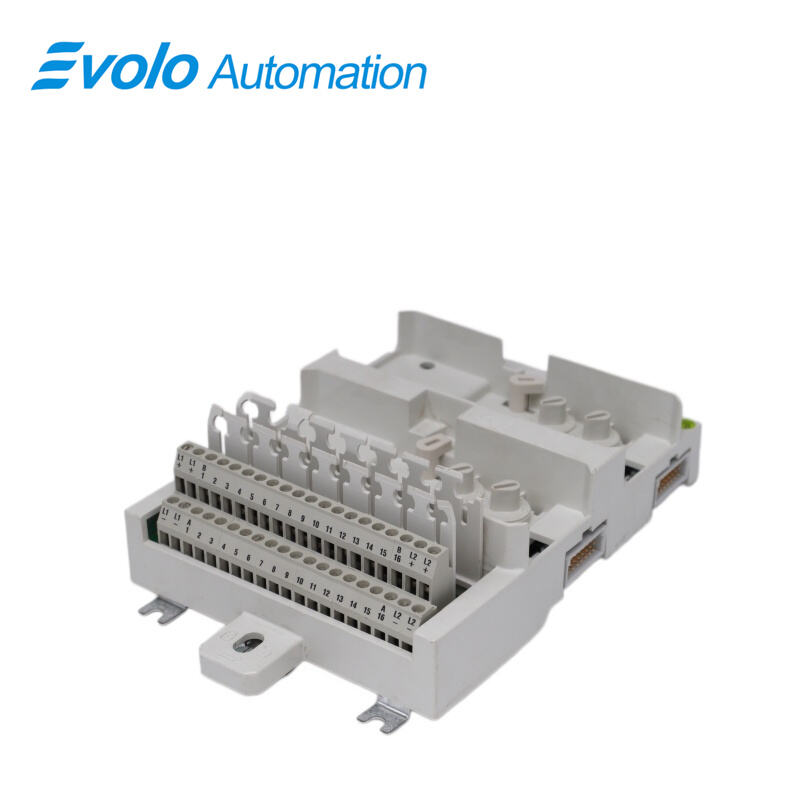

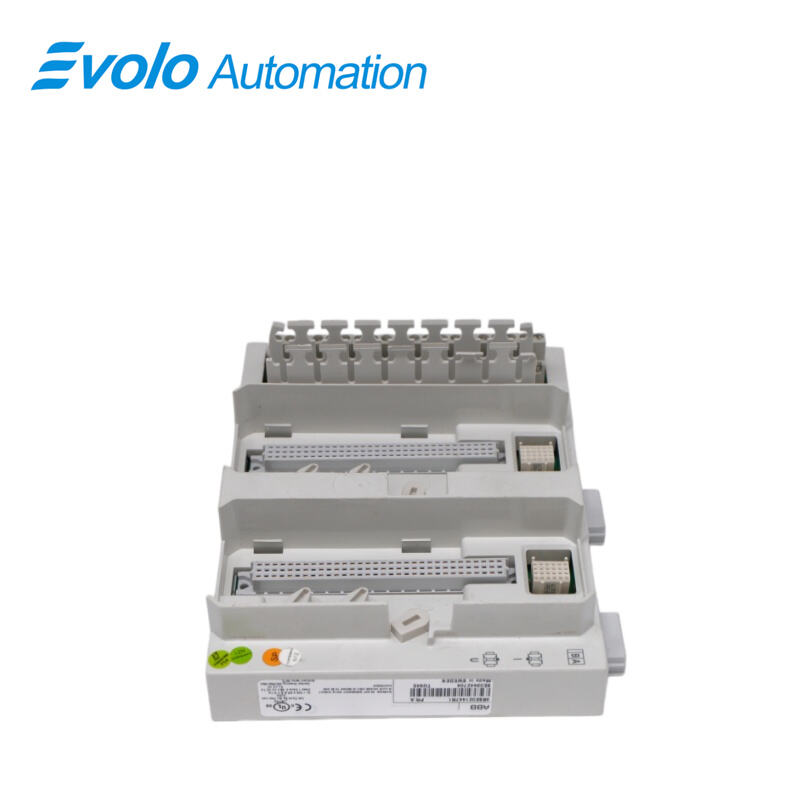

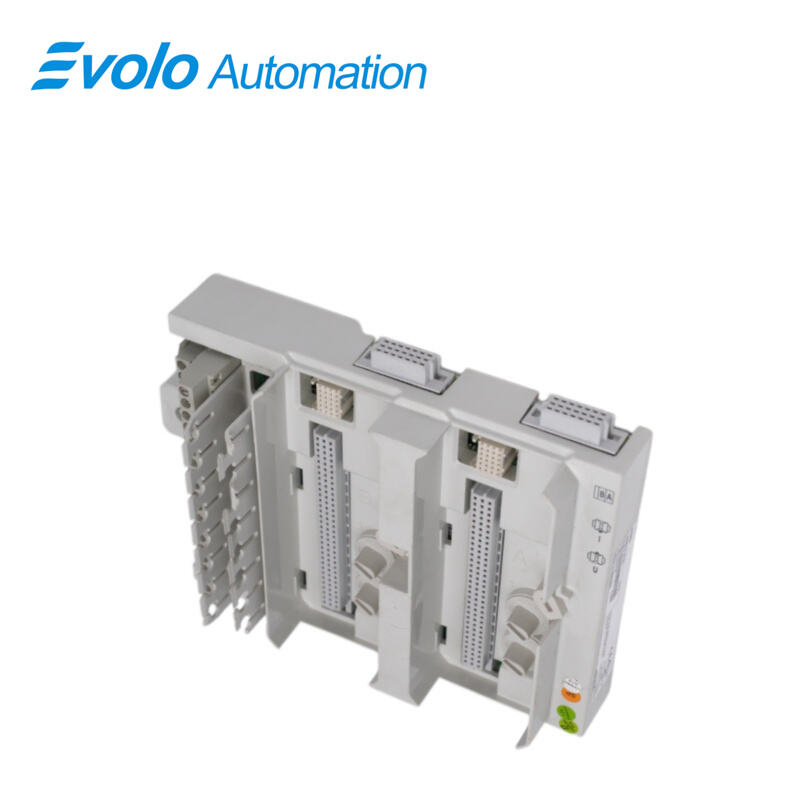

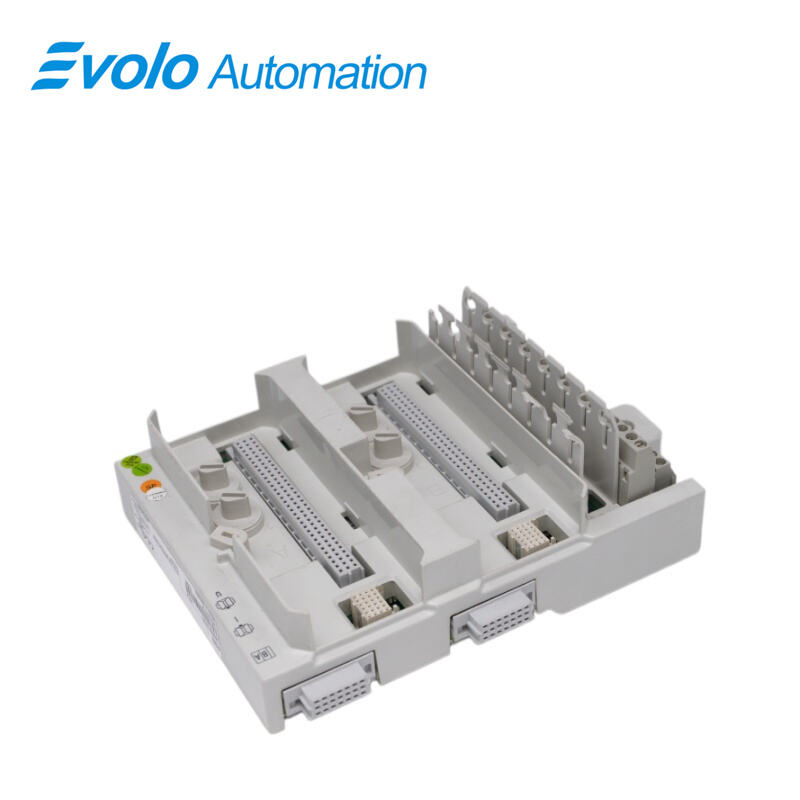

Den TU845 3BSE021447R1 MTU kan ha upp till 8 I/O-kanaler och 2+2 processspänningsanslutningar. Varje kanal har två I/O-anslutningar och en ZP-anslutning. Ingående signaler ansluts via enskilda shuntstavar, TY801. Shuntstaven används för att välja mellan spännings- och ströminmatning. Den maximala märkspänningen är 50 V och den maximala märkströmmen är 2 A per kanal.

MTU distribuerar de två ModuleBussarna, en till varje I/O-modul och en till nästa MTU. Den genererar också rätt adress till I/O-modulerna genom att skifta de utgående positionsignalerna till nästa MTU. Den har ett mekaniskt lås som fixerar MTU:n på DIN-skenan.

Fyra mekaniska nycklar, två för varje I/O-modul, används för att konfigurera MTU:n för olika typer av I/O-moduler. Detta är endast en mekanisk konfiguration och påverkar inte funktionaliteten hos MTU:n eller I/O-modulen. Varje nyckel har sex lägen, vilket ger ett totalt antal på 36 olika konfigurationer.

Miljö och certifiering

Parameter	Värde
CE-märke	Ja
Elektrisk säkerhet	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
FARLIG PLATS	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Marin certifiering	-
Temperatur, drift	0 till +55 °C (+32 till +131 °F); godkännanden utfärdas för +5 till +55 °C
Temperatur, förvaring	-40 till +70 °C (-40 till +158 °F)
Föroreningsgrad	Grad 2, IEC 60664-1
Korrosionsskydd	ISA-S71.04: G3
Relativ luftfuktighet	5–95 %, icke-kondenserande
Maximal omgivningstemperatur	55 °C (131 °F)
Skyddsklass	IP20 enligt IEC 60529
Mekaniska driftförhållanden	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Överspänningskategorier	IEC/EN 60664-1, EN 50178
Utrustningsklass	Klass I enligt IEC 61140 (jordad)
ROHS-kompatibilitet	EN 50581:2012
WEEE-kompatibilitet	DIREKTIV/2012/19/EU

Tillämpningar

Kemiska anläggningar: Exakt öppningsstyrning av reglerventiler för reaktorer för att säkerställa säkra kemiska reaktioner.

Oljeraffinaderier: Tryckreglering och flödesstyrning i råoljetransportledningar.

Kraftverk: Aktuatorstyrning för turbinbypasssystem eller färdvattenpumpar.

Pappersbruk: Proportionell ventilstyrning för massa-proportioneringskontrollsystem.

Avloppsreningsanläggningar: Redundant styrning av frekvensomformarsignaler för stora vattenpumpar.

Funktioner och fördelar

Fullständig installation av I/O-moduler med tvåtrådsanslutningar och fältnäringsspridning.

Upp till 8 kanaler för fältsignaler och processnätingsanslutningar.

Anslutningar till två ModuleBus och I/O-moduler.

Mekanisk nyckling förhindrar felaktig införande av fel I/O-modul.

Låsenhet för montering på DIN-skinna för jordning.

Montering på DIN-skinna.

Vanliga frågor

Q: Hur många signalkopplingar har TU845 3BSE021447R1 support?
A: Den innehåller 3 uppsättningar med vardera 25 skruvterminaler, främst avsedda för gränssnitt mot två redundanta I/O-moduler.

Q: Vilken är den maximala spänningen som TU845 3BSE021447R1 terminalenheten kan hantera?
A: Dess nominella isoleringsspänning är upp till 50 V DC.

Q: Om en av I/O-modulerna går sönder, kan jag helt enkelt koppla ur den från TU845 3BSE021447R1 ?
A: Ja, den TU845 3BSE021447R1 stödjer heta utbyten av moduler utan att påverka den andra redundanta modulens normala drift.

Fråga: Vad är skillnaden mellan TU845 3BSE021447R1 och TU844?
A: Det TU845 3BSE021447R1 är särskilt utformad för anslutning av redundanta I/O-moduler, medan standardmodeller vanligtvis endast stödjer en enda modul.

Fråga: Finns det några krav på monteringsriktning för TU845 3BSE021447R1 ?
A: Den stödjer montering i horisontell eller vertikal riktning på DIN-skinor, men se till att luftcirkulationsutrymmet uppfyller kraven i bruksanvisningen.
