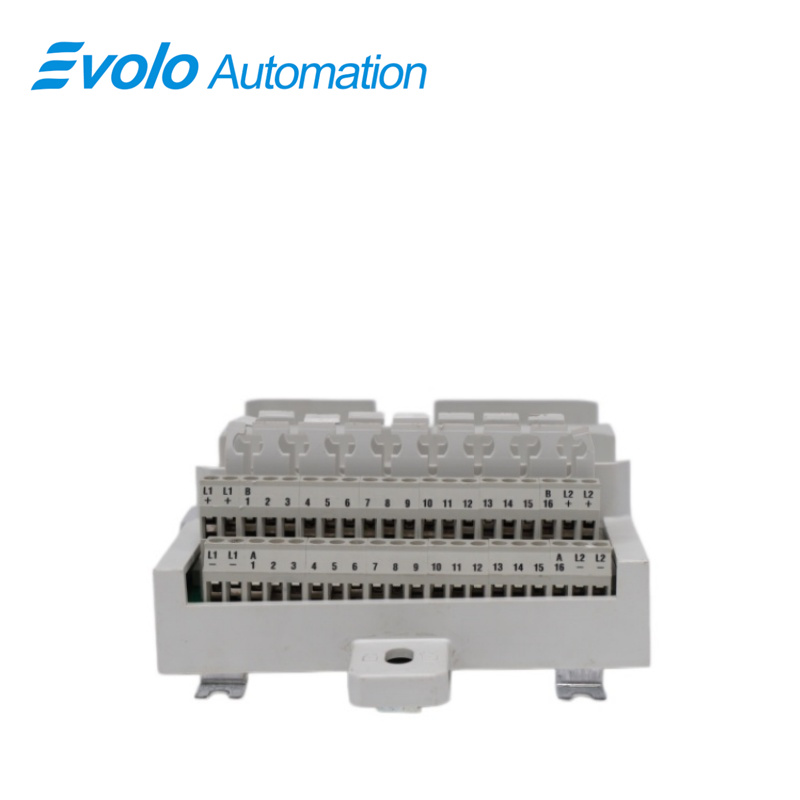

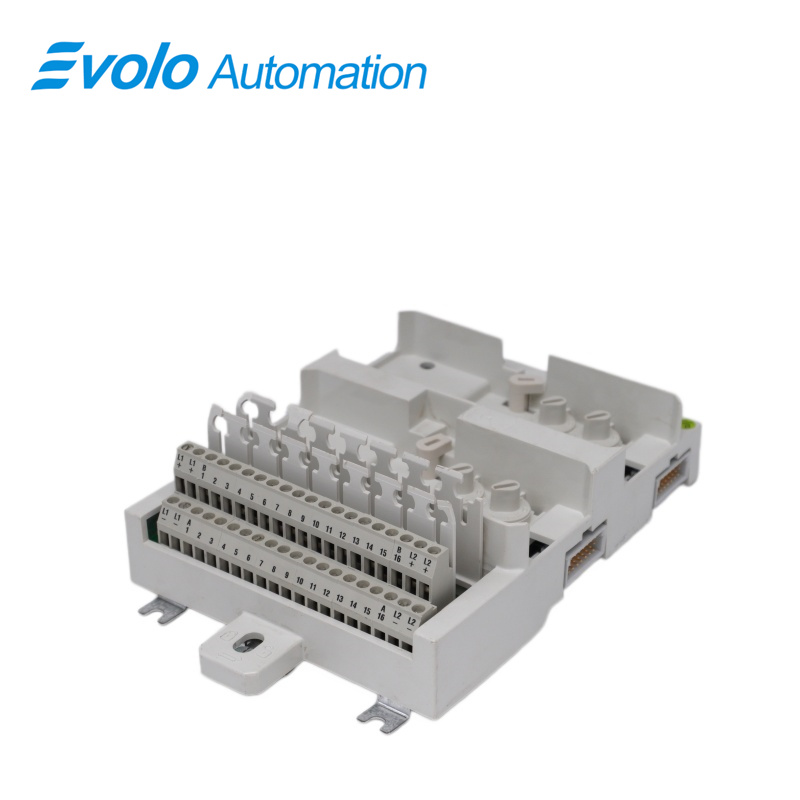

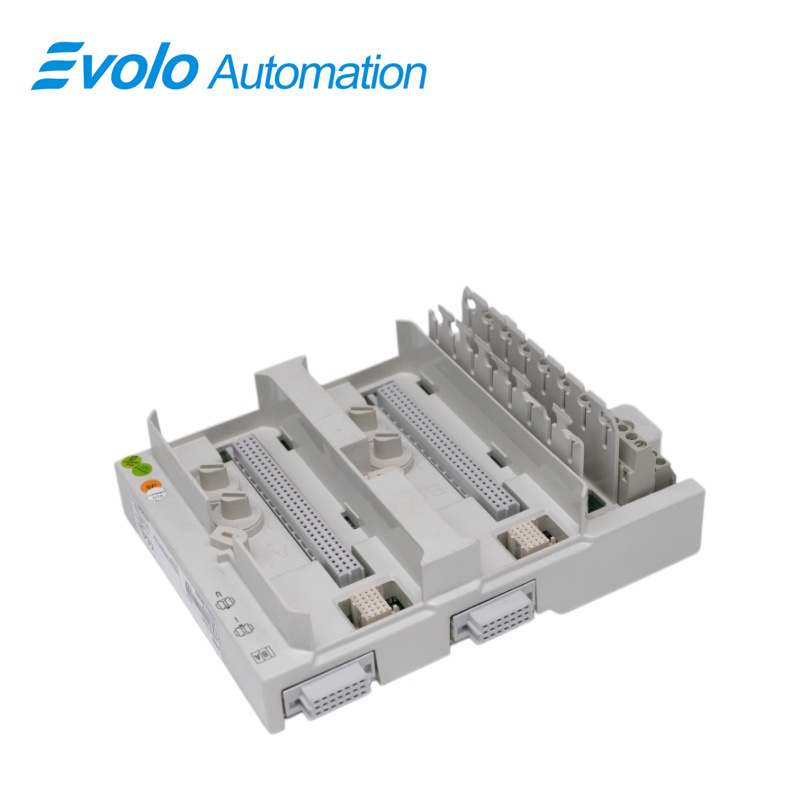

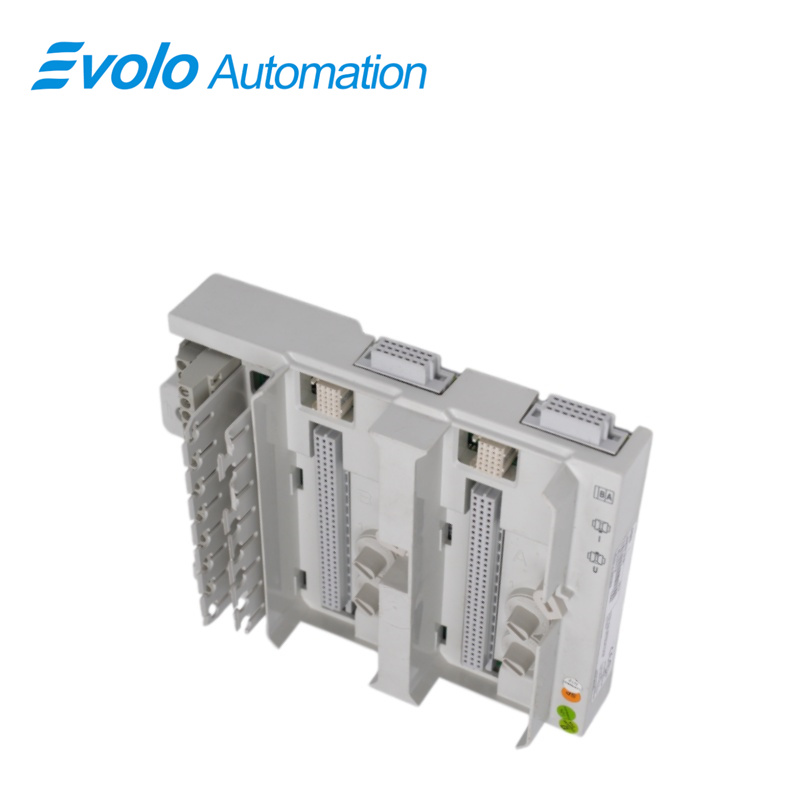

TU845 3BSE021447R1 মডিউল টার্মিনেশন ইউনিট, চীন TU845 3BSE021447R1 মডিউল টার্মিনেশন ইউনিট নির্মাতা, সরবরাহকারী, কারখানা

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	TU845 3BSE021447R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

প্যারামিটার	মান
মডেল	TU845 3BSE021447R1
প্রকার	অপ্রয়োজনীয়
সংযোগ	টার্মিনাল ব্লক
চ্যানেলগুলি	8
ভোল্টেজ	50 ভি
মাউন্টিং	উল্লম্ব
মাউন্টিং বিবরণ	৫৫ ° (১৩১ °F)
সামঞ্জস্যপূর্ণ I/O	AI845, AI880, AI880A, DP840
প্রক্রিয়া সংযোগ	৪০টি পর্যন্ত ৮টি I/O চ্যানেল (প্রতিটি চ্যানেলে ২টি টার্মিনাল), ৪টি প্রক্রিয়া পাওয়ার, ২০টি প্রক্রিয়া পাওয়ার (০ V)
একক/অতিরিক্ত ইনপুট/আউটপুট	অপ্রয়োজনীয়
প্রতিটি I/O চ্যানেলে সর্বোচ্চ কারেন্ট	2 A
প্রক্রিয়া সংযোগে সর্বোচ্চ কারেন্ট	৫ এ
গ্রহণযোগ্য তারের আকার	ঠোস: ০.২–৪ মিমি²; তারের গুচ্ছ: ০.২–২.৫ মিমি², ২৪–১২ AWG
সুপারিশকৃত টর্ক	০.৫ - ০.৬ নিউটন-মিটার
চামড়া খোলার দৈর্ঘ্য	৭ মিমি
ডাই-ইলেকট্রিক পরীক্ষা ভোল্টেজ	৫০০ ভোল্ট এসি
প্রস্থ	কানেক্টরসহ ১৩১ মিমি (৫.১৬ ইঞ্চি), ইনস্টল করা অবস্থায় প্রান্ত থেকে প্রান্ত পর্যন্ত ১২৪ মিমি (৪.৮৮ ইঞ্চি)
গভীরতা	টার্মিনালসহ ৬৪ মিমি (২.৫২ ইঞ্চি)
উচ্চতা	লকিং ডিভাইসসহ ১৮৬.৫ মিমি (৭.৩৪ ইঞ্চি)
ওজন	০.৬ কেজি (১.৩ পাউন্ড)

বিবরণ

দ্য TU845 3BSE021447R1 এমটিইউ-এর সর্বোচ্চ ৮টি ই/ও চ্যানেল এবং ২+২টি প্রক্রিয়া ভোল্টেজ সংযোগ থাকতে পারে। প্রতিটি চ্যানেলে দুটি ই/ও সংযোগ এবং একটি জেপি সংযোগ রয়েছে। ইনপুট সিগন্যালগুলি পৃথক শান্ট স্টিক (টাই ৮০১) এর মাধ্যমে সংযুক্ত করা হয়। শান্ট স্টিকটি ভোল্টেজ এবং কারেন্ট ইনপুটের মধ্যে নির্বাচন করতে ব্যবহৃত হয়। প্রতিটি চ্যানেলের সর্বোচ্চ রেটেড ভোল্টেজ ৫০ ভোল্ট এবং সর্বোচ্চ রেটেড কারেন্ট ২ অ্যাম্পিয়ার।

এমটিইউ দুটি মডিউলবাস বণ্টন করে— প্রতিটি ই/ও মডিউল এবং পরবর্তী এমটিইউ-তে একটি করে। এটি পরবর্তী এমটিইউ-তে প্রেরিত অবস্থান সিগন্যালগুলিকে স্থানান্তরিত করে ই/ও মডিউলগুলিতে সঠিক ঠিকানা তৈরি করে। এটি একটি যান্ত্রিক ল্যাচ বিশিষ্ট, যা এমটিইউ-কে ডিআইএন রেলের সাথে লক করে।

চারটি যান্ত্রিক কী, প্রতিটি I/O মডিউলের জন্য দুটি করে, MTU-কে বিভিন্ন ধরনের I/O মডিউলের জন্য কনফিগার করতে ব্যবহৃত হয়। এটি শুধুমাত্র একটি যান্ত্রিক কনফিগারেশন এবং এটি MTU বা I/O মডিউলের কার্যকারিতাকে প্রভাবিত করে না। প্রতিটি কী-এর ছয়টি অবস্থান রয়েছে, যা মোট ৩৬টি ভিন্ন কনফিগারেশনের সম্ভাবনা তৈরি করে।

পরিবেশ এবং সার্টিফিকেশন

প্যারামিটার	মান
CE মার্ক	হ্যাঁ
বৈদ্যুতিক নিরাপত্তা	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
বিপজ্জনক অবস্থান	C1 ডিভিশন ২ cULus, C1 জোন ২ cULus, ATEX জোন ২
মেরিন সার্টিফিকেশন	-
তাপমাত্রা, কার্যকরী	০ থেকে +৫৫ °C (+৩২ থেকে +১৩১ °F), অনুমোদনগুলি +৫ থেকে +৫৫ °C-এর জন্য প্রদান করা হয়
তাপমাত্রা, সংরক্ষণ	-40 থেকে +70 °C (-40 থেকে +158 °F)
পরিবেশ পর্যায়	ডিগ্রি 2, IEC 60664-1
ক্ষয় রোধ	ISA-S71.04: G3
আপেক্ষিক আর্দ্রতা	5 থেকে 95 %, অ-ঘনীভূত
সর্বোচ্চ পরিবেশ তাপমাত্রা	৫৫ °C (১৩১ °F)
সুরক্ষা শ্রেণী	IEC 60529 অনুযায়ী IP20
যান্ত্রিক কার্যকরী শর্তাবলী	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
অতি-ভোল্টেজ শ্রেণী	IEC/EN 60664-1, EN 50178
যন্ত্রপাতির শ্রেণী	IEC 61140 অনুযায়ী ক্লাস I (ভূ-সংযুক্ত রক্ষণশীল)
ROHS অনুবর্তন	EN 50581:2012
ওয়েসি অনুযায়ী অনুপালন	ডিরেক্টিভ/২০১২/১৯/ইইউ

প্রয়োগ

রাসায়নিক কারখানা: নিরাপদ রাসায়নিক বিক্রিয়া নিশ্চিত করতে রিয়্যাক্টর নিয়ন্ত্রণ ভাল্ভগুলির সূক্ষ্ম খোলার নিয়ন্ত্রণ।

তেল রিফাইনারি: কাঁচা তেল পরিবহন পাইপলাইনের চাপ নিয়ন্ত্রণ এবং প্রবাহ নিয়ন্ত্রণ।

বিদ্যুৎ কেন্দ্র: টারবাইন বাইপাস সিস্টেম বা ফিডওয়াটার পাম্পের জন্য অ্যাকচুয়েটর ড্রাইভ।

কাগজ কল: পাল্প অনুপাত নিয়ন্ত্রণ সিস্টেমের জন্য অনুপাতিক ভাল্ভ ড্রাইভ।

বর্জ্যজল চিকিৎসা কেন্দ্র: বৃহৎ জল পাম্পের ফ্রিকোয়েন্সি কনভার্টার সংকেতগুলির অতিরিক্ত (রেডান্ড্যান্ট) নিয়ন্ত্রণ।

বৈশিষ্ট্য এবং সুবিধা

দুই-তার সংযোগ এবং ক্ষেত্র শক্তি বণ্টন ব্যবহার করে I/O মডিউলগুলির সম্পূর্ণ ইনস্টলেশন।

ক্ষেত্র সংকেত এবং প্রক্রিয়া শক্তি সংযোগের জন্য সর্বোচ্চ ৮ চ্যানেল।

দুটি মডিউলবাস ও I/O মডিউলের সাথে সংযোগ।

যান্ত্রিক কীয়িং ভুল I/O মডিউলটি প্রবেশ করানো প্রতিরোধ করে।

ডিআইএন রেলে ল্যাচিং ডিভাইস ভূমি সংযোগের জন্য।

ডিআইএন রেল মাউন্টিং।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এর কয়টি সিগন্যাল সংযোগ রয়েছে? TU845 3BSE021447R1 সমর্থন করে?
উত্তর: এটি প্রতিটিতে ২৫টি স্ক্রু টার্মিনাল বিশিষ্ট ৩ সেট সংযোগ প্রদান করে, যা মূলত দুটি রিডান্ড্যান্ট I/O মডিউলের সাথে ইন্টারফেস করার জন্য ব্যবহৃত হয়।

প্রশ্ন: টার্মিনাল ইউনিটটি সর্বোচ্চ কত ভোল্টেজ সহ্য করতে পারে? TU845 3BSE021447R1 টার্মিনাল ইউনিটটি সর্বোচ্চ কত ভোল্টেজ সহ্য করতে পারে?
উত্তর: এর রেটেড ইসোলেশন ভোল্টেজ সর্বোচ্চ ৫০V DC।

প্রশ্ন: যদি I/O মডিউলগুলির মধ্যে একটি ব্যর্থ হয়, তবে আমি কি সহজেই এটিকে TU845 3BSE021447R1 ?
উত্তর: হ্যাঁ, TU845 3BSE021447R1 মডিউলগুলির হট-সোয়াপিং সমর্থন করে, অন্য রিডান্ড্যান্ট মডিউলটির সাধারণ পরিচালনাকে প্রভাবিত না করে।

প্রশ্ন: "" এবং DSTA131-এর মধ্যে পার্থক্য কী? TU845 3BSE021447R1 এবং TU844 থেকে আলাদা করতে পারি?
A: The TU845 3BSE021447R1 এটি বিশেষভাবে রিডান্ড্যান্ট I/O মডিউলগুলি সংযোগ করার জন্য ডিজাইন করা হয়েছে, যেখানে স্ট্যান্ডার্ড মডেলগুলি সাধারণত কেবলমাত্র একটি মডিউল সমর্থন করে।

প্রশ্ন: ইনস্টল করার সময় কোনো অভিমুখন প্রয়োজনীয়তা আছে? TU845 3BSE021447R1 ?
ক: এটি ডিআইএন রেলগুলিতে অনুভূমিক বা উল্লম্ব মাউন্টিং সমর্থন করে, কিন্তু নিশ্চিত করুন যে ভেন্টিলেশন স্পেসটি ম্যানুয়ালের প্রয়োজনীয়তা পূরণ করে।
