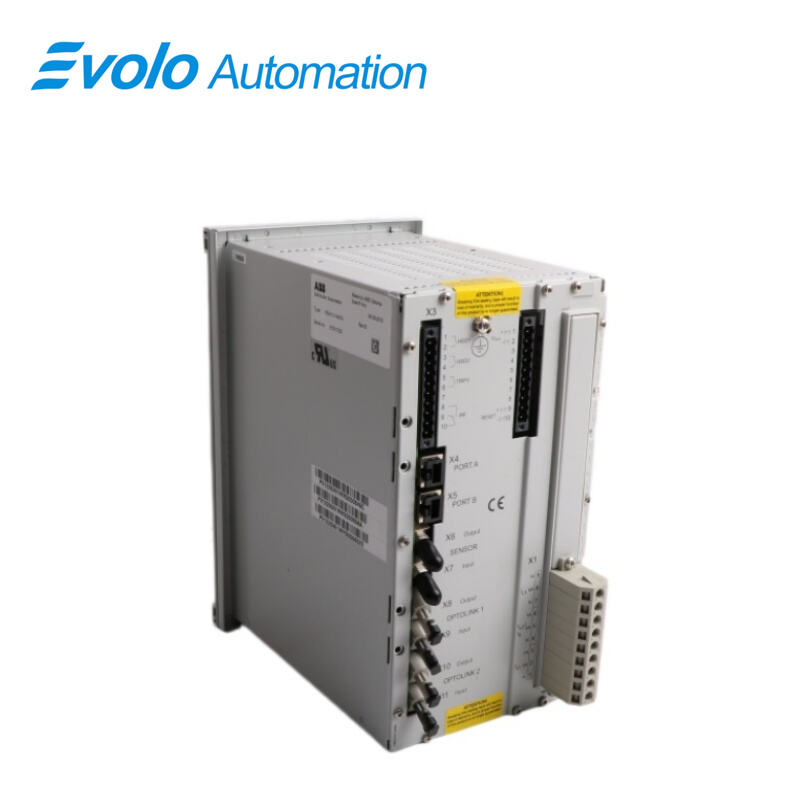

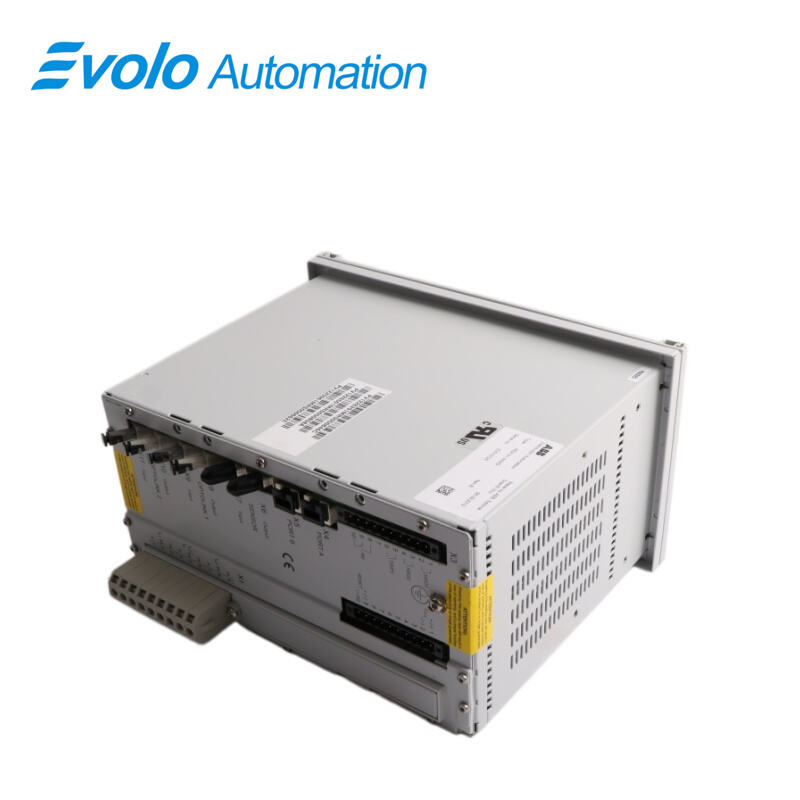

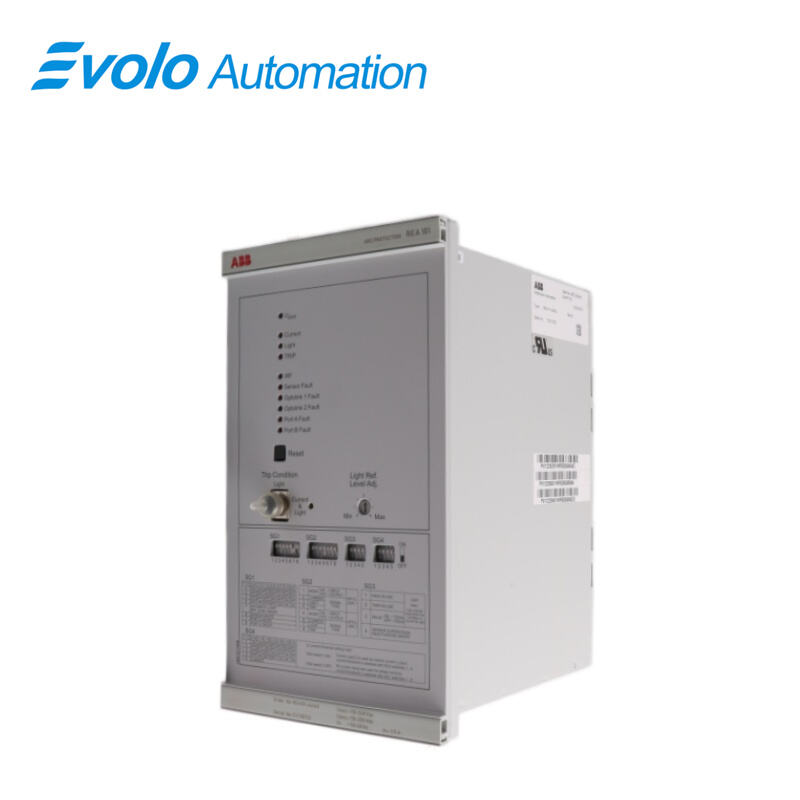

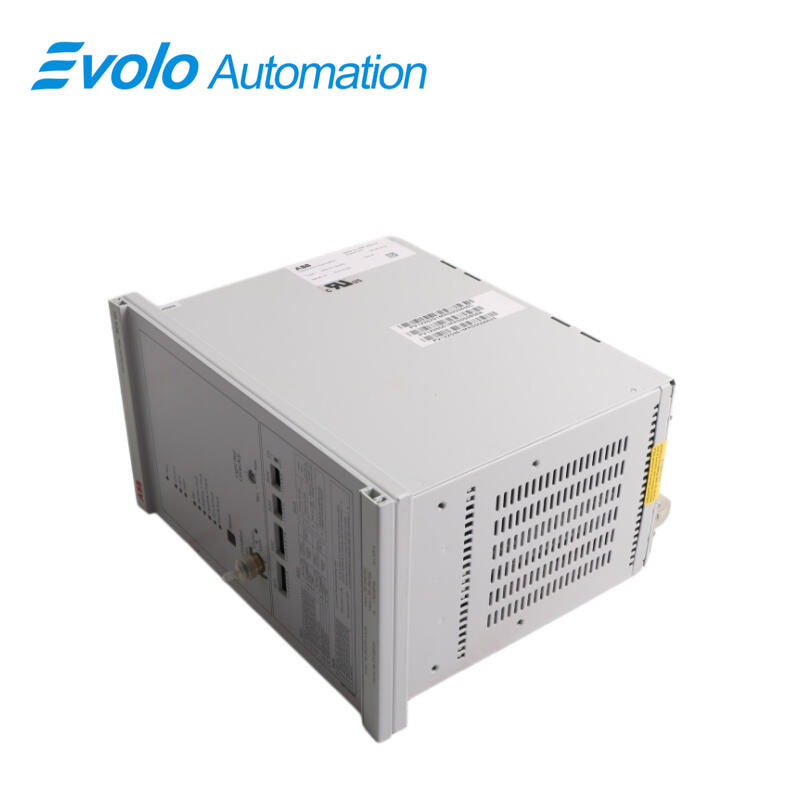

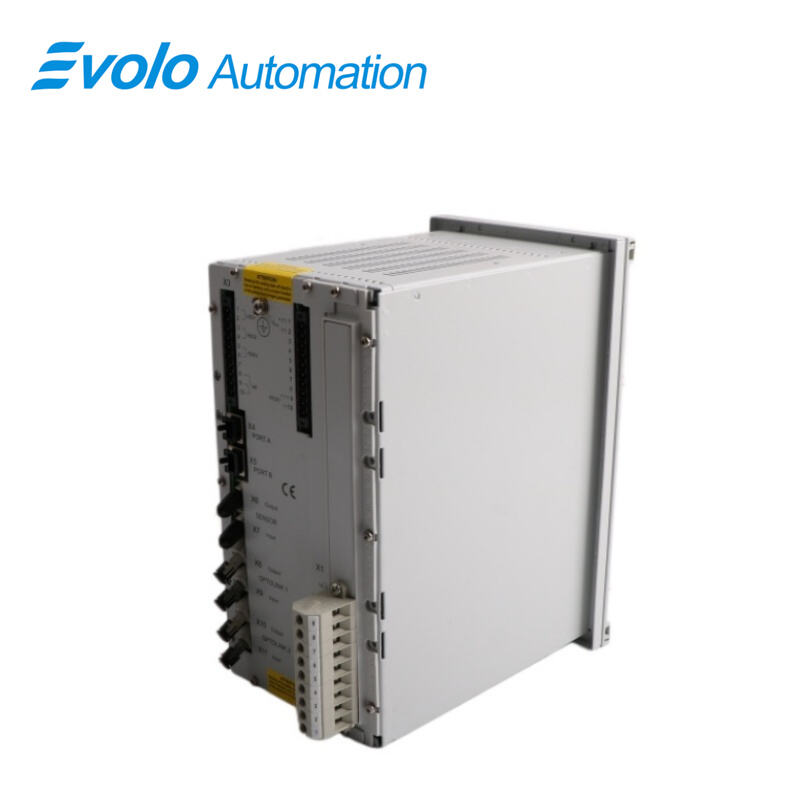

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	REA101-AA RLY-REA101-AAAG
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Parameter	Värde
Modell	REA101-AA RLY-REA101-AAAG
Produkttyp	Bågskyddsskydd
Dimensioner	14,8 x 26 x 26,5 cm
Vikt	4,34 kg
Märkström in	1 A / 5 A
Kontinuerlig lastström	4 A / 20 A
Ögonblicksström (1 s)	100 A / 500 A
Dynamisk strömhållfasthet (halvvåg)	250 A / 1250 A
Inmatningsimpedans	<100 mΩ / <20 mΩ
Nominell frekvens	50 / 60 Hz
Utlösningskontakter HSO1/HSO2-spänning	250 V likström/växelström
Utlösningskontakter – kontinuerlig bärförmåga	1,5 A
Utlösningskontakter – slutförande- och bärförmåga (0,5 s)	30 A
Utlösningskontakter – slutförande- och bärförmåga (3 s)	15 A
Utlösningskontakter – brytkapacitet för likström	5 A / 3 A / 1 A (48/110/220 V DC)
Reskontakt TRIP3 Kontinuerlig bärkapacitet	5 A
Signalkontakter IRF Kontinuerlig bärkapacitet	5 A
Signalkontakter Slutför & bär (0,5 s)	10 A
Signalkontakter Slutför & bär (3 s)	8 A
Signalkontakters likströmsbrytkapacitet	1 A / 0,25 A / 0,15 A (48 / 110 / 220 V DC)
Reläns efforförbrukning (viloläge / drift)	~9 W / ~12 W
Maximal portutgångseffekt	~19 W
Maximalt antal förlängningsenheter per port	5
Maximal effektförbrukning (10 utvidningar)	<50 W
Driftstemperatur	−10 °C till +55 °C
Förvarings- och transporttemperatur	-40 °C till +70 °C

Beskrivning

Den REA101-AA RLY-REA101-AAAG bågskyddssystemet är utformat för att ge snabba utlösningskommandon till alla säkringar (CB) som kan försörja en bågfel i luftisolerade metallkapslade switchgear för lågspänning eller mellanspänning. Vid ett bågfel kan felet snabbt lokaliseras genom att inspektera täckområdet för den sensor som upptäckte bågen. Två typer av sensorer finns tillgängliga:

Patenterad långfiber-sensor som upptäcker ljus längs hela sin längd

Ljussamlingslins-sensorer, vanligtvis en per avdelning.

Tillämpningar

Kemisk industri: Komplexa miljöer kräver skydd mot eld eller explosioner orsakade av elektriska bågar.

Datacenter: Skydd av kraftfördelningssystem med hög densitet för att förhindra totala strömavbrott på platsen på grund av lokala fel.

Stål- och metallurgiska anläggningar: Övervakning av högströmselbågar i högeffektmotorstyrcentraler (MCC).

Solkraft- och vindkraftverk: Implementering av ultra-snabb kortslutningsskydd i distributionskabinetter för transformatorstationer.

Halvledartillverkningsanläggningar: Skydd av dyra strömfördelningsystem för renrum.

Viktigaste Funktionerna

Optisk detektering med ringformade eller radiella optiska fibrersensorer eller linsensorer.

Högfrekvent IGBT-utgång för direkt brytaravkoppling.

Två optoelektroniska kopplare för snabb, långdistansöverföring av optiska/ström-/utlösningsignalerna mellan huvudmoduler.

Reläutgångar för brytarfelsskydd eller larmutgång.

Två RJ45-portar, var och en stödjer upp till fem expansionsmoduler.

Väljbar utlösning via andra REA 105-expansionsmoduler.

Huvudfördelar

Snabb utlösning med omvändbar trefasig eller tvåfasig överström och nollsekvensöverström säkerställer pålitlig drift.

Sensorns optiska fiberlås, strömförsörjningen och kabellinjerna mellan centralenheten och expansionsenheterna kan kontinuerligt självtestas.

Vanliga frågor

Q: Vad är REA101-AA RLY-REA101-AAAG ?
A: Det är en bågskyddsräls.

Q2: Kan REA101-AA RLY-REA101-AAAG modul utlöser oberoende?
A: Ja. Den driver direkt avbrytarstiftens utlösningsenhet via sin inbyggda höghastighetsutgång (HSO). Den används dock vanligtvis tillsammans med andra expansionsmoduler (t.ex. REA103/105) för att öka antalet övervakningspunkter.

Q3: Vilka försiktighetsåtgärder ska vidtas vid installation av optiska fibersensorer för REA101-AA RLY-REA101-AAAG ?
A: Den optiska fibern får inte böjas för mycket (böjningsradien måste uppfylla kraven i bruksanvisningen), och detektionsområdet får inte blockeras av kablar eller fästen, annars skapas blinda zoner.

Q4: Kan en vanlig överströmsräls användas för att ersätta en defekt REA101-AA RLY-REA101-AAAG ?
A: Nej. En vanlig räls har en reaktionstid på ca 40–100 ms, medan REA101 har en reaktionstid på 2,5 ms. Bågfel är explosiva, och en vanlig räls kan inte koppla bort strömmen innan kabinettet exploderar.

Q5: Kan systemet återställas direkt efter ett larm i REA101-AA RLY-REA101-AAAG ?
A: Nej. En bågskyddsutlösning innebär att det kan ha uppstått fysisk skada inuti kabinettet. En behörig elektriker måste gå in i distributionsrummet för att undersöka och felsöka problemet innan kretsen manuellt återställs och strömmen återställs.
