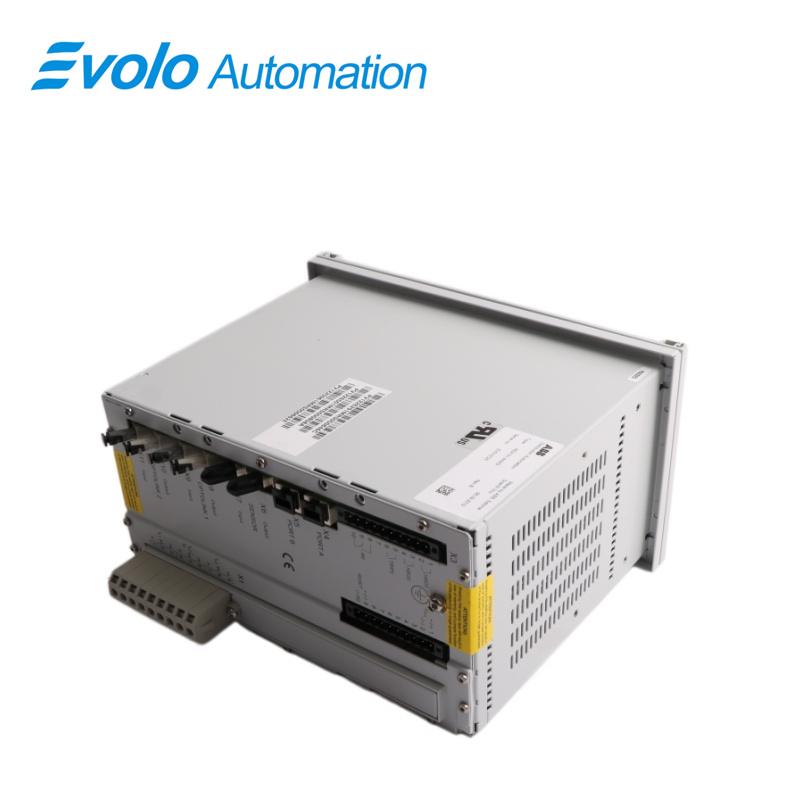

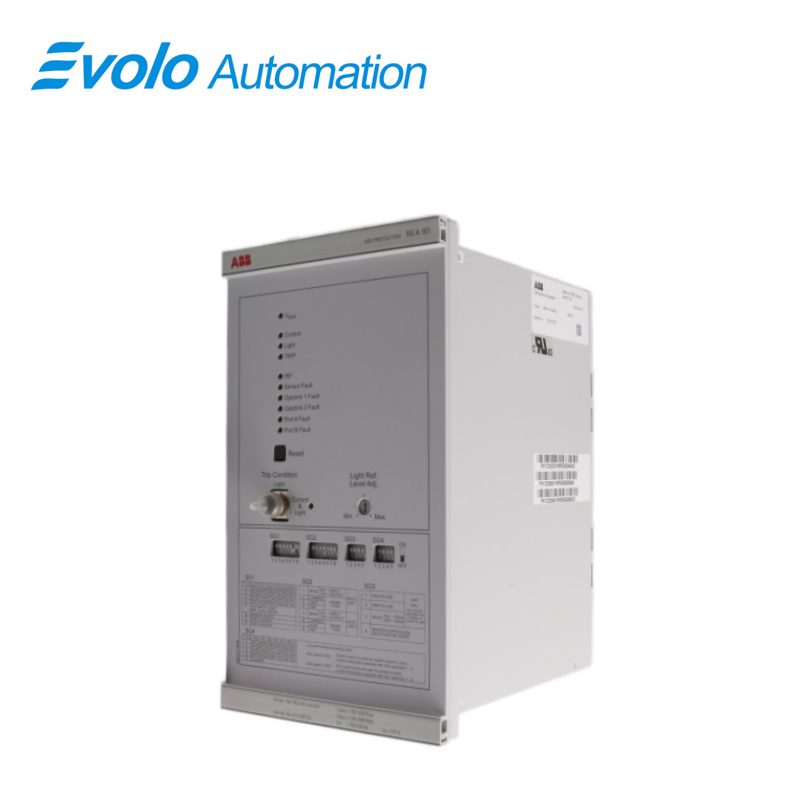

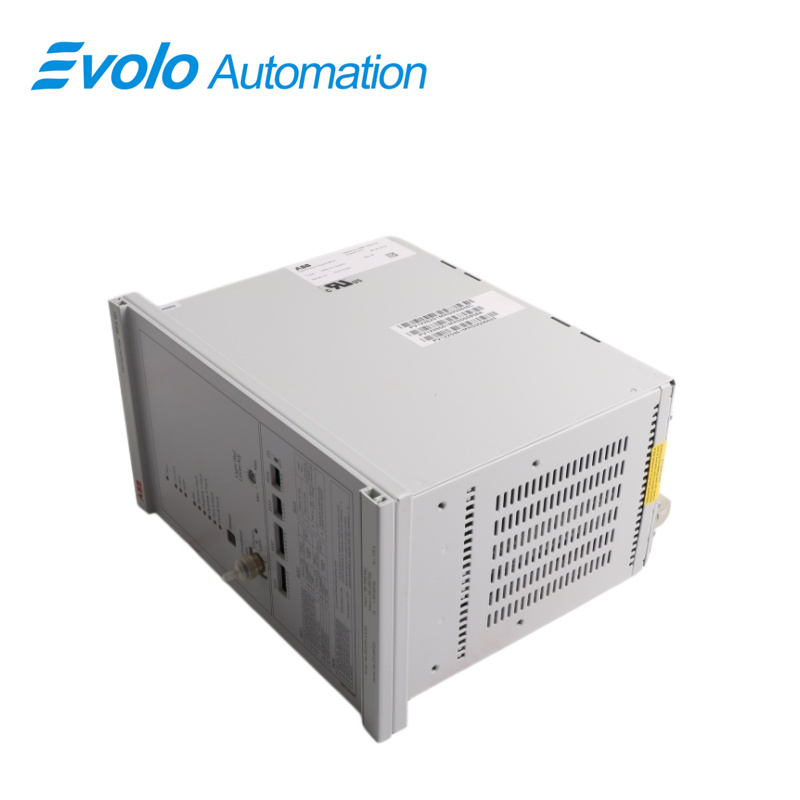

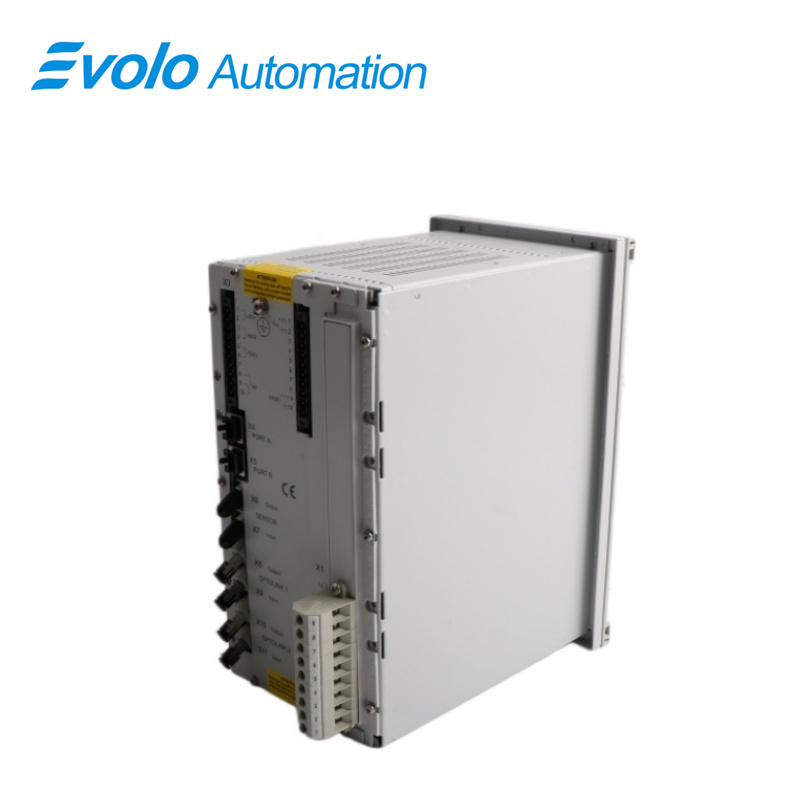

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	REA101-AA RLY-REA101-AAAG
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Parametr	Dəyər
Model	REA101-AA RLY-REA101-AAAG
Məhsul Növü	Qövs Müdafiə Releysi
Ölçülər	14,8 x 26 x 26,5 sm
Çəki	4,34 kq
Nominal Cərəyan Giriş	1 A / 5 A
Davamlı Yük Cərəyanı	4 A / 20 A
Ani Cərəyan (1 s)	100 A / 500 A
Dinamik cərəyan dayanıqlılığı (yarım dalğa)	250 A / 1250 A
Giriş impülsu	<100 mΩ / <20 mΩ
Nominal Tezlik	50 / 60 Hz
Söndürmə kontaktları HSO1/HSO2 gərginliyi	250 V DC/AC
Söndürmə kontaktlarının davamlı keçirilməsi	1,5 A
Söndürmə kontaktlarının qapatılması və keçirilməsi (0,5 s)	30 A
Söndürmə kontaktlarının qapatılması və keçirilməsi (3 s)	15 A
Söndürmə kontaktlarının DC söndürmə qabiliyyəti	5 A / 3 A / 1 A (48/110/220 V DC)
Qəza açma kontaktı TRIP3 – davamlı daşınma	5 A
Siqnal kontaktları IRF – davamlı daşınma	5 A
Siqnal kontaktları – qısa müddətli qapanma və daşınma (0,5 s)	10 A
Siqnal kontaktları – qısa müddətli qapanma və daşınma (3 s)	8 A
Siqnal kontaktlarının DC kəsici qabiliyyəti	1 A / 0,25 A / 0,15 A (48/110/220 V DC)
Rele istehlakı (sakit / iş rejimi)	~9 Vt / ~12 Vt
Maksimum port çıxış gücü	~19 Vt
Port başına maksimum uzatma vahidləri	5
Maksimum enerji istehlakı (10 uzatma ilə)	<50 Vt
İşləm temperaturu	-10 °C-dən +55 °C-yə qədər
Saxlama/Nəqliyyat temperaturu	-40 °C-dən +70 °C-yə qədər

Təsvir

The REA101-AA RLY-REA101-AAAG qövs qoruma sistemi aşağı gərginlikli və orta gərginlikli havada izolyasiyalı metal-körpülü açar cihazlarında qövs arızasını təmin edə biləcək bütün avtomatik açarlar (AA) üçün sürətli söndürmə əmrləri vermək üçün nəzərdə tutulub. Qövs arızası baş verdikdə, arızanın yerləşdiyi sahə sensorun örtük sahəsini yoxlayaraq tezliklə müəyyən edilə bilər. İki növ sensor mövcuddur:

Uzun lifli patentləşdirilmiş sensor, hansı ki, öz tam uzunluğu boyu işığı aşkar edir

İşıq toplayan lens tipli sensorlar, adətən hər bir bölməyə bir sensor düşəcək şəkildə paylanır.

Tətbiqlər

Kimya zavodları: Mürəkkəb mühitlər elektrik qövsü səbəbiylə yanğın və partlayışlardan qorunma tələb edir.

Məlumat mərkəzi zavodları: Yerli qısa qapanmalara görə sahədə ümumi elektrik kəsilmələrini qarşısını almaq üçün yüksək sıxlıqlı enerji paylama sistemlərinin qorunması.

Dəmir və metallurgiya zavodları: Yüksək güclü mühərrik idarəetmə mərkəzlərində (MCC) yüksək cərəyanlı elektrik arclarının monitorinqi.

Günəş/külək enerjisi zavodları: Substansiyalarda paylama şkaflarında ultra sürətli qısa qapanma qorunması tətbiqi.

Yarıkeçirici istehsalat zavodları: Bahalı təmiz otaq enerji paylama sistemlərinin qorunması.

Əsas Xüsusiyyətlər

Halqa və ya radial optik lif sensorları və ya lens sensorları ilə optik aşkarlama.

Birbaşa avtomatik açarın söndürülmesi üçün yüksək sürətli IGBT çıxışı.

Əsas modullar arasında optik/cərəyan/açılma siqnallarının sürətli və uzaq məsafəyə ötürülməsi üçün iki optoelektron konektor.

Avtomatik açarın arızalanmasına qarşı qorunma və ya xəbərdarlıq çıxışı üçün rele çıxışları.

Hər biri 5-ə qədər genişlənmə modulunu dəstəkləyə bilən iki RJ45 portu.

Digər REA 105 genişlənmə modulları vasitəsilə seçmə açılma variantları.

Əsas Fərdiqliyi

Tərsinə çevrilə bilən üçfazlı və ya ikifazlı artıq cərəyan və sıfır ardıcıllıqlı artıq cərəyan kriteriyaları ilə sürətli çıxış, etibarlı işləməni təmin edir.

Sensorun fiber-optik döngəsi, enerji təchizatı və mərkəzi blok ilə genişləndirmə blokları arasındakı kabellər daimi özünü yoxlaya bilər.

Tez-tez verilən suallar

Sual: Nədir REA101-AA RLY-REA101-AAAG ?
A: Bu, Qövs Müdafiə Relelidir.

Sual 2: REA101-AA RLY-REA101-AAAG modul müstəqil olaraq çıxış edə bilər?
A: Bəli. O, daxili yüksək sürətli çıxışı (HSO) vasitəsilə avtomatik açarın şunt çıxış blokunu birbaşa idarə edir. Bununla belə, adətən monitorinq nöqtələrini artırmaq üçün digər genişləndirmə modulları (məsələn, REA103/105) ilə birlikdə istifadə olunur.

Sual 3: Fiber-optik sensorların quraşdırılması zamanı nələrə diqqət etmək lazımdır? REA101-AA RLY-REA101-AAAG ?
A: Fiber-optik kabel çox qırılmamalıdır (əyilmə radiusu təlimatlarda göstərilən tələblərə uyğun olmalıdır), həmçinin aşkarlama hissəsi kabellər və ya kronshteynlərlə maneə törətməməlidir, əks halda kor sahələr yaranacaq.

Sual 4: Adi artıq cərəyan reləsi nasaz bir REA101-AA RLY-REA101-AAAG ?
A: Xeyr. Adi rele-nin işləmə müddəti təxminən 40-100 ms-dir, REA101-in işləmə müddəti isə 2,5 ms-dir. Qövs qısa qapanmaları partlayıcı xarakter daşıyır və adi rele şkaftın partlamasından əvvəl enerjini kəsməyə qadir deyil.

S5: Sistem alarmdan sonra birbaşa sıfırlana bilərmi? REA101-AA RLY-REA101-AAAG ?
A: Xeyr. Qövs qoruyucusunun işə düşməsi şkaftın daxilində fiziki zədənin baş vermiş ola biləcəyini göstərir. Paylayıcı otağa peşəkar elektrikçi daxil olub problemi yoxlamalı və aradan qaldırmalıdır; sonra dövrəni əl ilə sıfırlamaq və enerjini bərpa etmək olar.
