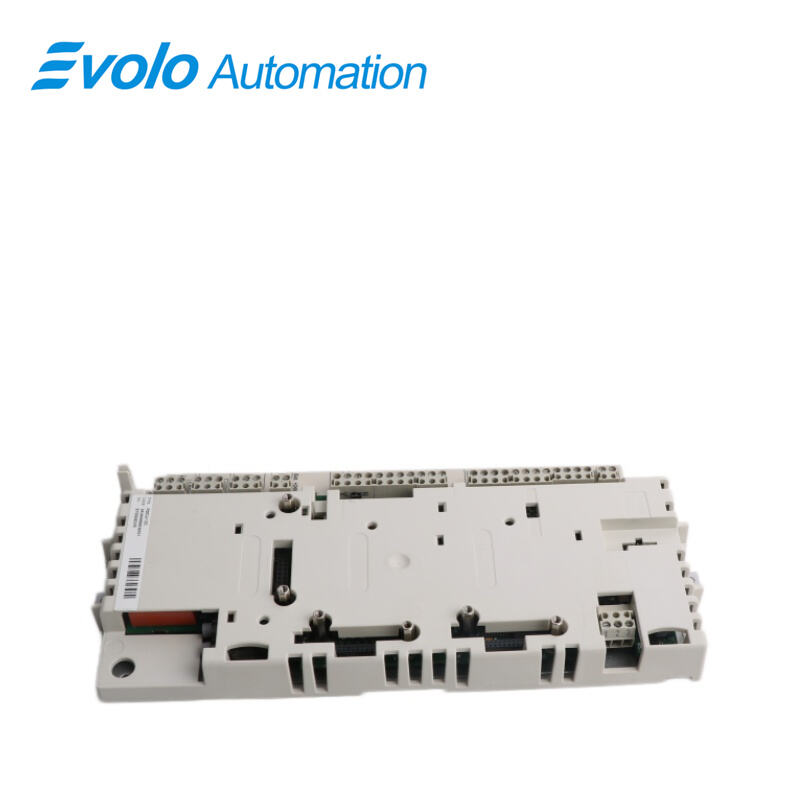

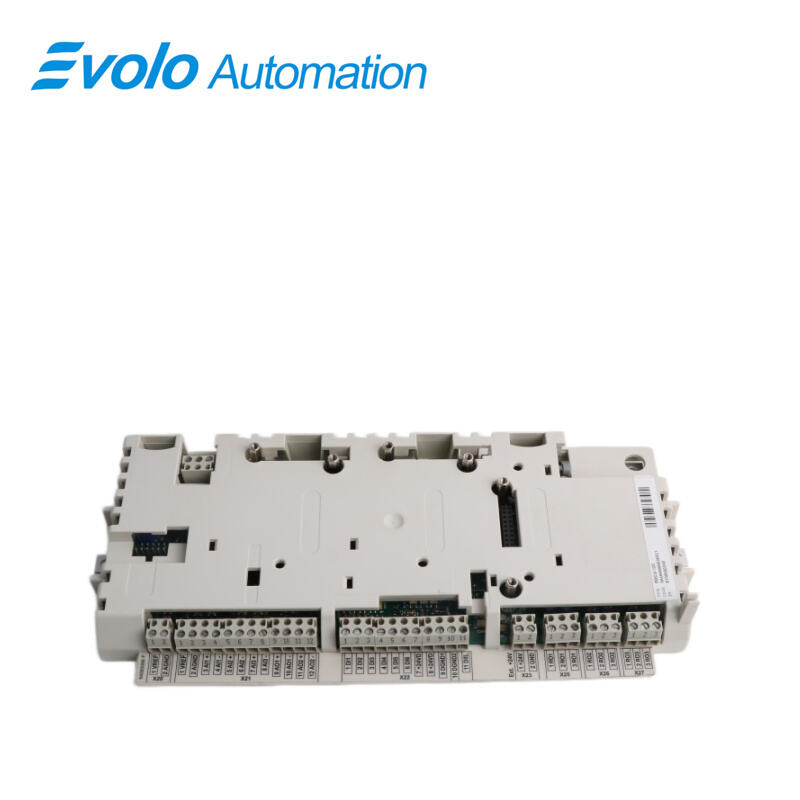

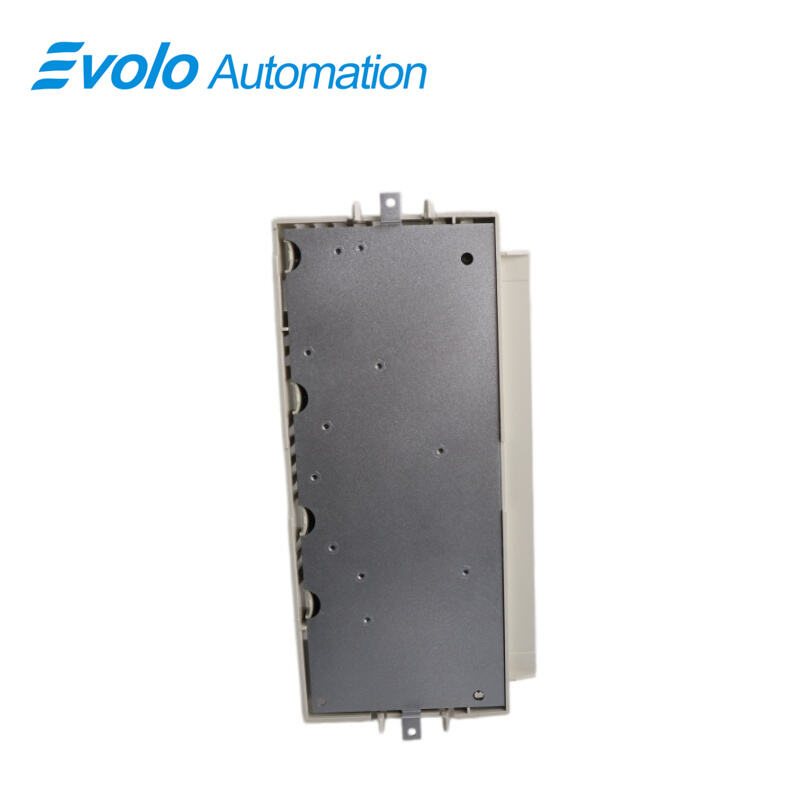

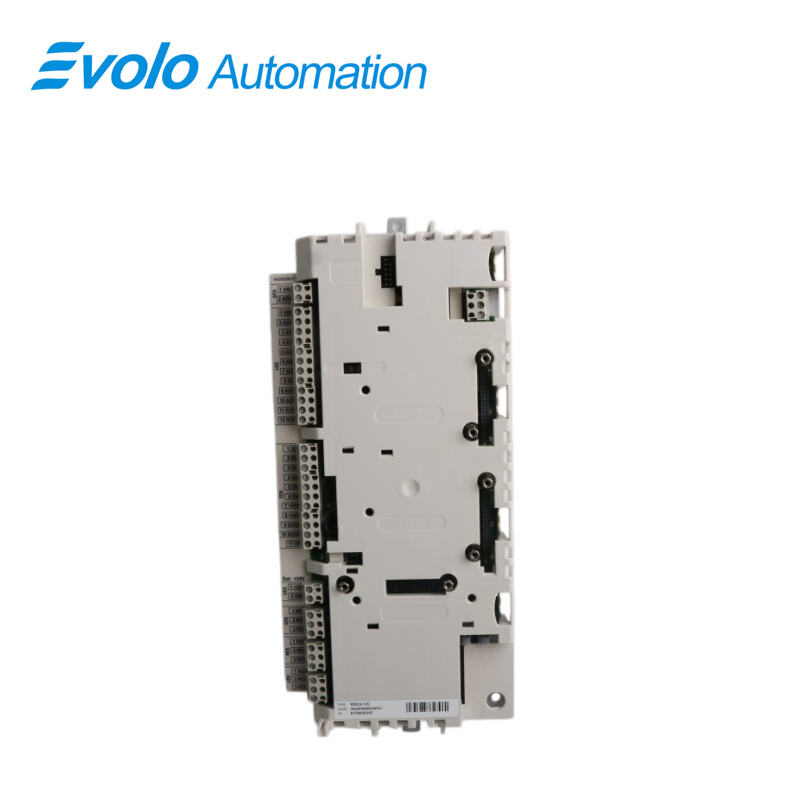

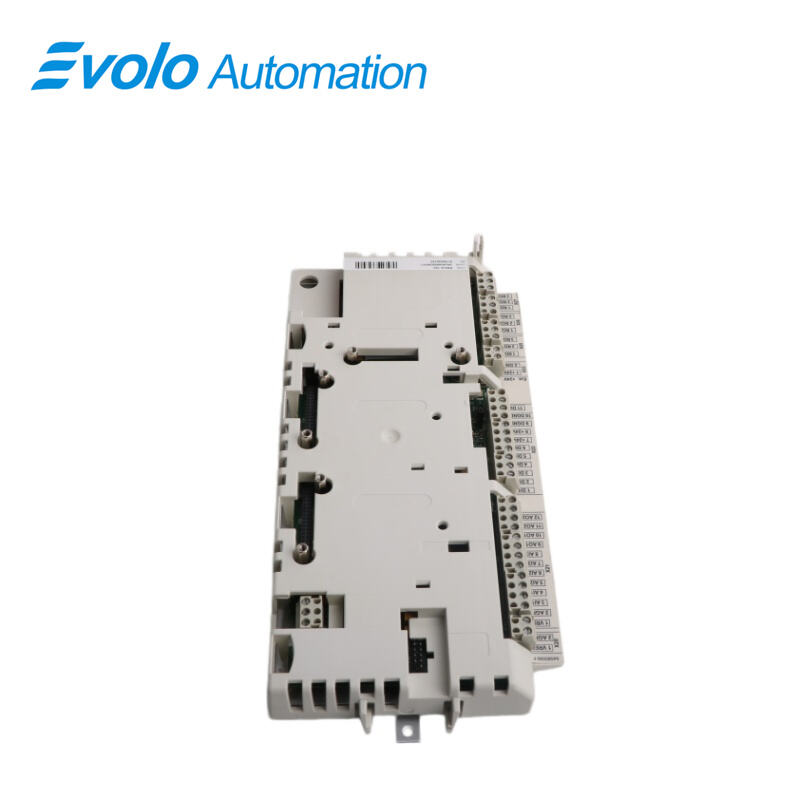

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	RDCU-12C
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Parameter	Värde
Modell	RDCU-12C
Produkttyp	Driftkontrollenhet
Dimensioner	2 × 10 × 20 cm
Vikt	0,6 kg
Montering	DIN-skinne (35 × 7,5 mm)
Höljesmaterial	Zinkbelagd stål (bas), ABS/PC (lock)
Analoga utgångar	2 programmerbara strömutgångar (0/4–20 mA, RL < 700 ohm)
Upplösning för analog utgång	0,1 % (10 bit)
Analog utgångs noggrannhet	±1 % FSR vid 25 °C
Temperaturkoefficient	±200 ppm/°C max
Utmatningsspänning	24 V DC ±10 % (skyddad mot kortslutning)
Maximal Utgående Ström	250 mA (utan valfria moduler)
Reläutgångar	3 programmerbara reläutgångar
Reläets växlingskapacitet	8 A vid 24 V DC / 250 V AC; 0,4 A vid 120 V DC
Reläets kontinuerliga ström	Min 5 mA, max 2 A effektivvärde
Isolationstestspänning	4 kV AC (1 minut)
LED-indikatorer	Strömförsörjning (grön), Fel (röd)
Strömförbrukning	24 V DC ±10 %
Typisk strömförbrukning	250 mA
Maximal strömförbrukning	1200 mA (med valfria moduler)
Driftstemperatur	0 °C till +60 °C
Lagringstemperatur	-40 °C till +70 °C
Ströminmatningskontakter	Kontakt 1: Ej använd; Kontakt 2: +24 V; Kontakt 3: 0 V

Beskrivning

Den RDCU-12C är en högpresterande driftstyrningsenhet för ABB:s frekvensomformare i ACS800-serien. Som kärnan i driftsystemet integrerar den tekniken Direct Torque Control (DTC) för att säkerställa snabb och exakt motorstyrning samt signalbehandling. Denna enhet har en kompakt hårdvarustruktur, en inbyggd RMIO-gränssnittskort och kommunicerar med effektenheten via fiberoptisk teknik. Den är även försedd med en förstärkt beläggning för att tåla krävande industriella miljöer. Som en kärnkomponent inom industrinomation är RDCU-12C känd för sin höga tillförlitlighet och utmärkta egenskaper vad gäller elektromagnetisk störimmunitet (EMC).

Tillämpningar

Stora stål-/aluminiumanläggningar: Används i transmissionsystem som kräver hög dynamisk respons, t.ex. valsverk och upprullningsmaskiner.

Kemiska/farmaceutiska anläggningar: Styrning av stora reaktoromrörare och centrifuger.

Vattenverk/avloppsreningsverk: Frekvensreglering av stora centrifugalpumpar och fläktenheter.

Cementanläggningar/gruvanläggningar: Krossar, kulmålare och långsträckta bandtransportörer.

Funktioner

3 analoga ingångar – differentiell, gemensam modesspänning ±15 V, galvaniskt isolerade som grupp, en ±0(2) till 10 V, upplösning 12 bitar, två 0(4) till 20 mA, upplösning 11 bitar

2 analoga utgångar – 0(4) till 20 mA, upplösning 10 bitar

7 digitala ingångar – galvaniskt isolerade som grupp (kan delas i två grupper), ingångsspänning 24 V DC, filtrering (hårdvara) tid 1 ms

3 digitala (relä) utgångar – växelkontakt, 24 V DC eller 115/230 V AC, maximal kontinuerlig ström 2 A

Referensspänningsutgång: ±10 V ±0,5 %, maximalt 10 mA

Hjälpspänningsförsörjning: +24 V ±10 %, maximalt 250 mA

Mekanisk installation

Enheten kan monteras på en vertikal eller horisontell 35 × 7,5 mm DIN-skinna.

Enheten ska monteras så att luft kan passera fritt genom ventilationshålen

i höljet. Montering direkt ovanför utrustning som genererar värme bör undvikas

undvikits.

Säkerhetsinstruktioner

Försök inte utföra något arbete på en drivmotor som är under spänning. Efter att ha stängt av nätanslutningen ska mellankretsens kondensatorer alltid få urladdas i 5 minuter innan arbete utförs på frekvensomformaren, motorn eller motorledningen. Det är god praxis att kontrollera (med ett spänningsindikerande instrument) att drivmotorn faktiskt är urladdad innan arbetet påbörjas.

Undvik att röra vid kretskortet (RMIO) inuti RDCU-enheten för att minimera risken för skador orsakade av statisk elektricitet.

Använd inte överdriven kraft vid lossning av kontakter eller vid borttagning av enhetens lock.

Vanliga frågor

Q: Varför startar min nyköpta RDCU-12C inte efter installation?
A: Denna modul är vanligtvis ett naket kort utan förinstallerad applikationsprogramvara. Du måste ladda om firmwaren enligt SW-TYPEN på drivmotorns typskylt för att kunna starta den.

Fråga: Är RDCU-12C och RDCU-02C utbytbara?
A: RDCU-12C är vanligtvis en förbättrad eller ersättningsmodell till RDCU-02C, men det kan finnas skillnader i fysiska mått och vissa kabelförbindningar. Du måste kontrollera den officiella kompatibilitets tabellen innan du byter ut den.

Q: Kan jag mata RDCU-12C separat med en extern strömförsörjning för felsökning?
A: Ja. Anslut en extern likströmsförsörjning på 24 V via gränssnittet X34. Detta gör att du kan läsa av parametrar och felhistorik via kontrollpanelen även vid strömavbrott i huvudkretsen.

Q: Vad är den maximalt rekommenderade avståndet för fiberanslutningar när man använder RDCU-12C ?
A: För standard plastfiber (POF) är det rekommenderade maximala avståndet 10 meter. Att överskrida detta avstånd kan orsaka kommunikationsfel (fel relaterade till CH1).

Q: Påverkar batteriet för klockan i realtid ombord i RDCU-12C driften när det är urladdat?
A: Det leder till att klockan återställs, vilket resulterar i felaktiga tidsstämplar för felrapporter, men det påverkar inte grundläggande styrfunktioner. Det rekommenderas att byta batteriet av typen CR2032 vart 5–10 år.
