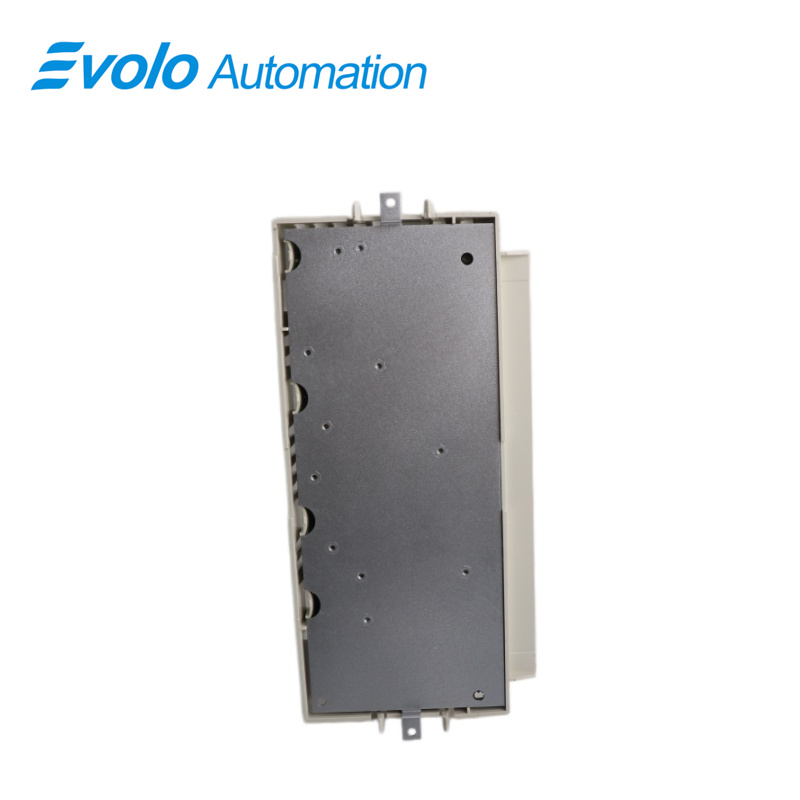

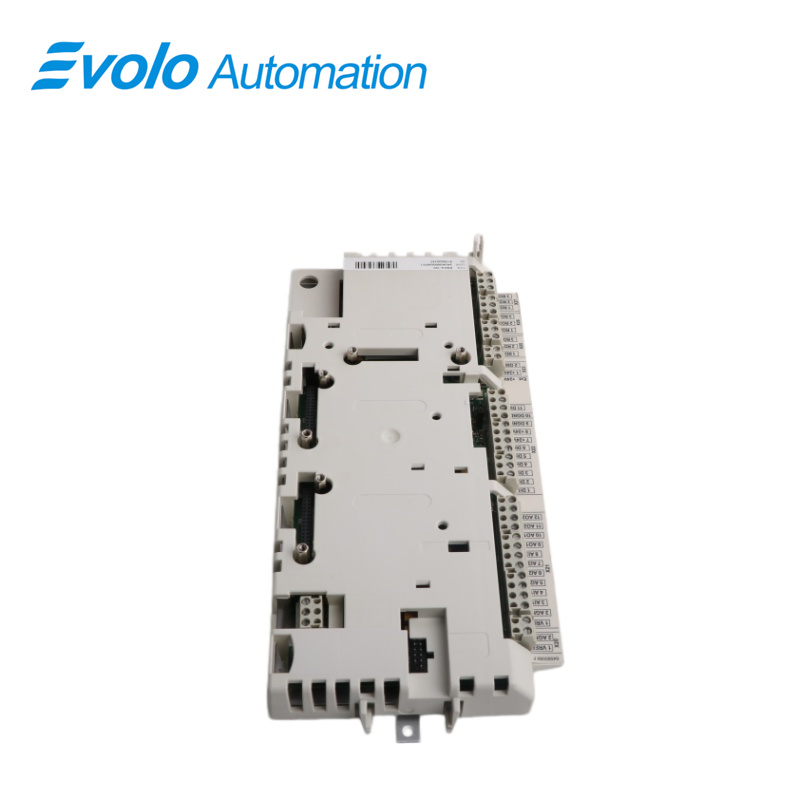

Overzicht

Plaats van oorsprong:	Zweden
Merknaam:	ABB
Modelnummer:	RDCU-12C
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Parameter	Waarde
Model	RDCU-12C
Product Type	Aandrijfregelunit
Afmetingen	2 × 10 × 20 cm
Gewicht	0.6 kg
Montage	DIN-rail (35 × 7,5 mm)
Behuismateriaal	Verzinkt staal (basis), ABS/PC (afdekking)
Analoge uitgangen	2 programmeerbare stroomuitgangen (0/4–20 mA, RL < 700 ohm)
Resolutie analoge uitgang	0,1 % (10 bit)
Nauwkeurigheid analoge uitgang	±1 % van de volle schaalaflezing bij 25 °C
Temperatuurcoëfficiënt	±200 ppm/°C max
Uitvoer spanning	24 V DC ±10% (beveiligd tegen kortsluiting)
Maximaal Uitgangsstrom	250 mA (zonder optionele modules)
Relaisuitgangen	3 programmeerbare relaisuitgangen
Schakelvermogen relais	8 A bij 24 V DC / 250 V AC; 0,4 A bij 120 V DC
Continu stroom relais	Min. 5 mA, max. 2 A rms
Isolatietestspanning	4 kV AC (1 min)
LED Indicators	Stroom (groen), Storing (rood)
Stroomvoerdering	24 V DC ±10%
Typisch stroomverbruik	250 mA
Maximaal stroomverbruik	1200 mA (met optionele modules)
Bedrijfstemperatuur	0 °C tot +60 °C
Opslagtemperatuur	-40 °C tot +70 °C
Voeding-aansluitingen	Pen 1: Niet gebruikt; Pen 2: +24 V; Pen 3: 0 V

Omschrijving

De RDCU-12C is een hoogwaardige aandrijfregelunit voor de ACS800-frequentieomzetters van ABB. Als kern van het aandrijfsysteem integreert deze unit de Direct Torque Control-technologie (DTC) om een snelle, nauwkeurige motorregeling en signaalverwerking te garanderen. Deze unit beschikt over een compacte hardwarestructuur, een ingebouwde RMIO-interfacekaart en communiceert met de vermogensunit via glasvezeltechnologie. Daarnaast is de unit onderworpen aan een versterkte coatingbehandeling om bestand te zijn tegen zware industriële omgevingen. Als kerncomponent van industriële automatisering is de RDCU-12C bepaald door hoge betrouwbaarheid en uitstekende immuniteit tegen elektromagnetische interferentie (EMI).

Toepassingen

Grote staal-/aluminiumfabrieken: Gebruikt in transmissiesystemen die een hoge dynamische respons vereisen, zoals walsmachines en wikkelmachines.

Chemische-/farmaceutische fabrieken: Regel van grote reactorroerders en centrifuges.

Waterzuiveringsinstallaties/afvalwaterzuiveringsinstallaties: Variabele-frequentieregeling van grote centrifugaalpompen en blowerunits.

Cementfabrieken/mijnbouwinstallaties: Brekers, kogelmolens en lange-afstandsbandtransporteurs.

Kenmerken

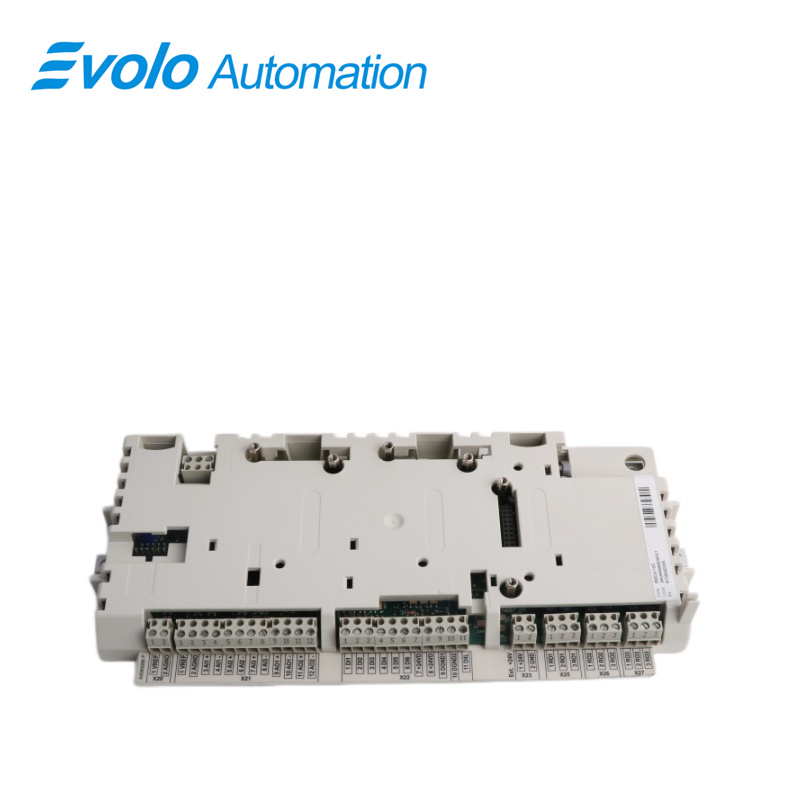

3 analoge ingangen – differentieel, gemeenschappelijke-modusspanning ±15 V, galvanisch geïsoleerd als groep, één ±0(2) tot 10 V, resolutie 12 bit, twee 0(4) tot 20 mA, resolutie 11 bit

2 analoge uitgangen – 0(4) tot 20 mA, resolutie 10 bit

7 digitale ingangen – galvanisch geïsoleerd als groep (kan worden opgedeeld in twee groepen), ingangsspanning 24 V DC, filtertijd (hardware) 1 ms

3 digitale (relais)uitgangen – wisselcontact, 24 V DC of 115/230 V AC, max. continue stroom 2 A

Referentiespanningsuitgang: ±10 V ±0,5 %, max. 10 mA

Hulpvoeding-uitgang: +24 V ±10 %, max. 250 mA

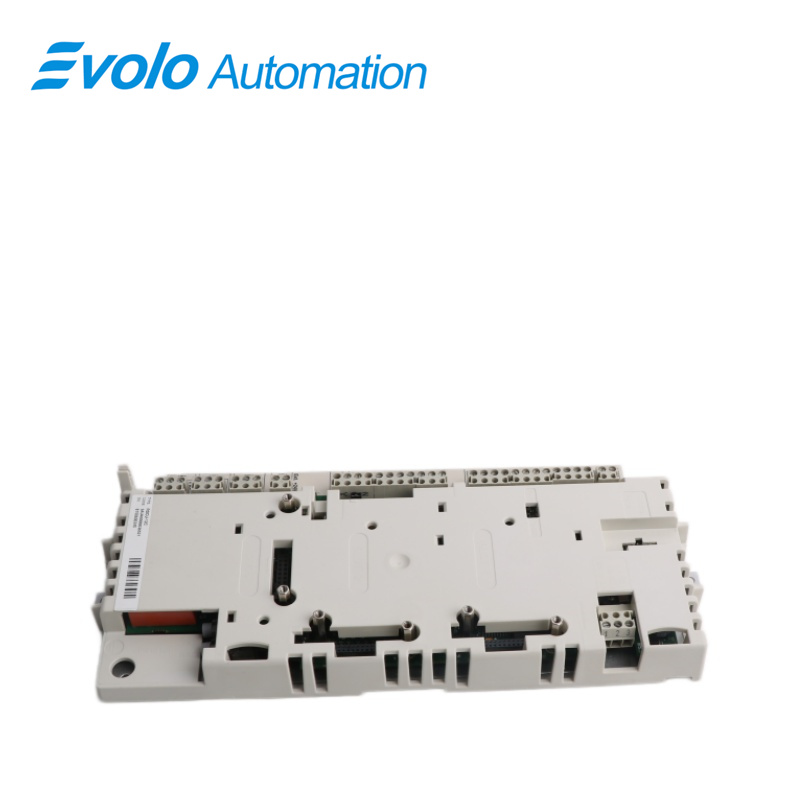

Mechanische installatie

De eenheid kan worden gemonteerd op een verticale of horizontale 35 × 7,5 mm DIN-rail.

De eenheid dient zo te worden gemonteerd dat lucht vrij door de ventilatieopeningen kan stromen.

in het behuizing. Het monteren direct boven warmteproducerende apparatuur dient te geschieden

vermeden.

Veiligheidsinstructies

Voer geen werk uit op een aangesloten aandrijving. Na het uitschakelen van de netspanning dient u altijd 5 minuten te wachten totdat de condensatoren in de tussenkring zijn ontladen, voordat u aan de frequentieomvormer, de motor of de motorbedrading gaat werken. Het is aanbevolen om (met een spanningsindicatie-instrument) te controleren of de aandrijving daadwerkelijk is ontladen voordat u met het werk begint.

Vermijd contact met de printplaat (RMIO) binnen de RDCU-unit om het risico op schade door statische elektriciteit tot een minimum te beperken.

Gebruik geen excessieve kracht bij het loskoppelen van connectoren of het verwijderen van de behuizing van de unit.

Veelgestelde vragen

Q: Waarom start mijn nieuw aangeschafte RDCU-12C niet na installatie?
A: Deze module is meestal een blote printplaat zonder vooraf geïnstalleerde applicatiesoftware. U moet de firmware opnieuw laden volgens het SW-TYPE dat op het typeplaatje van de aandrijving staat, om de module op te starten.

Q: Zijn RDCU-12C en RDCU-02C uitwisselbaar?
A: De RDCU-12C is meestal een verbeterd of vervangend model van de RDCU-02C, maar er kunnen verschillen zijn in afmetingen en sommige kabelconnectoren. U dient de officiële compatibiliteitstabel te raadplegen voordat u deze vervangt.

V: Kan ik de RDCU-12C afzonderlijk van stroom voorzien met een externe voeding voor het debuggen?
A: Ja. Sluit een externe 24 V DC-voeding aan via de X34-interface. Hierdoor kunt u parameters en foutgeschiedenis via het bedieningspaneel lezen, zelfs bij een stroomuitval in de hoofdcircuit.

V: Wat is de maximaal aanbevolen afstand voor glasvezelverbindingen bij gebruik van RDCU-12C ?
A: Voor standaard plastic glasvezel (POF) is de aanbevolen maximale afstand 10 meter. Het overschrijden van deze afstand kan communicatieproblemen veroorzaken (fouten met betrekking tot CH1).

V: Heeft de ingebouwde real-time klokaccu in RDCU-12C invloed op de werking wanneer deze leeg is?
A: Dit zal ervoor zorgen dat de klok wordt gereset, wat leidt tot onnauwkeurige tijdstempels voor foutregistraties, maar het heeft geen invloed op basisbesturingsfuncties. Het wordt aanbevolen om de batterij van type CR2032 elke 5–10 jaar te vervangen.
