IS230SNRLH2A IS200SRLYH2AAA Simplex-relaytutgångsbord

Översikt

Härstammar från:	USA
Varumärke:	Generella
Modellnummer:	IS230SNRLH2A IS200SRLYH2AAA
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Beskrivning

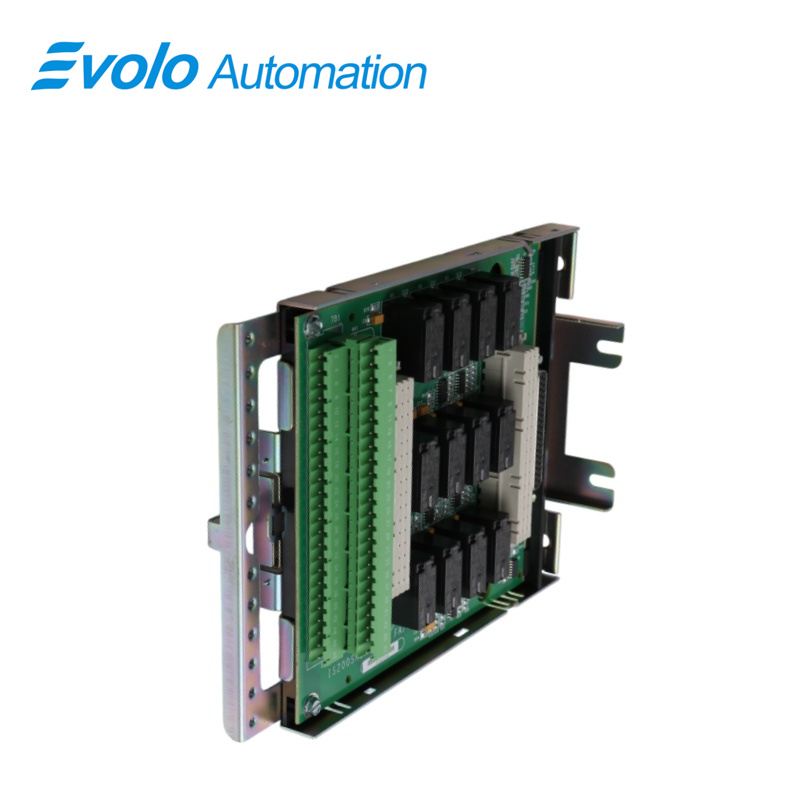

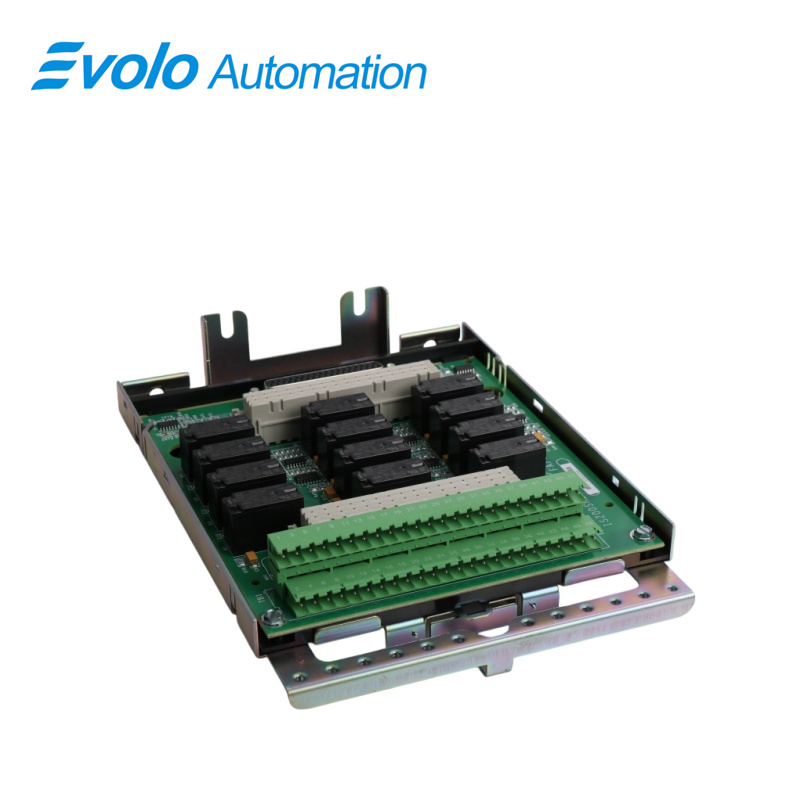

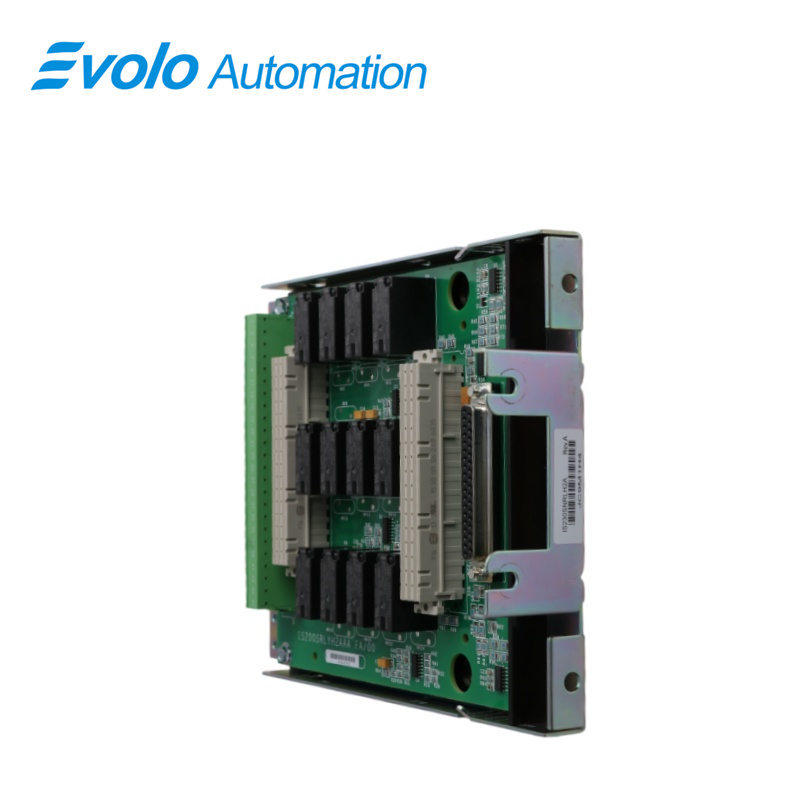

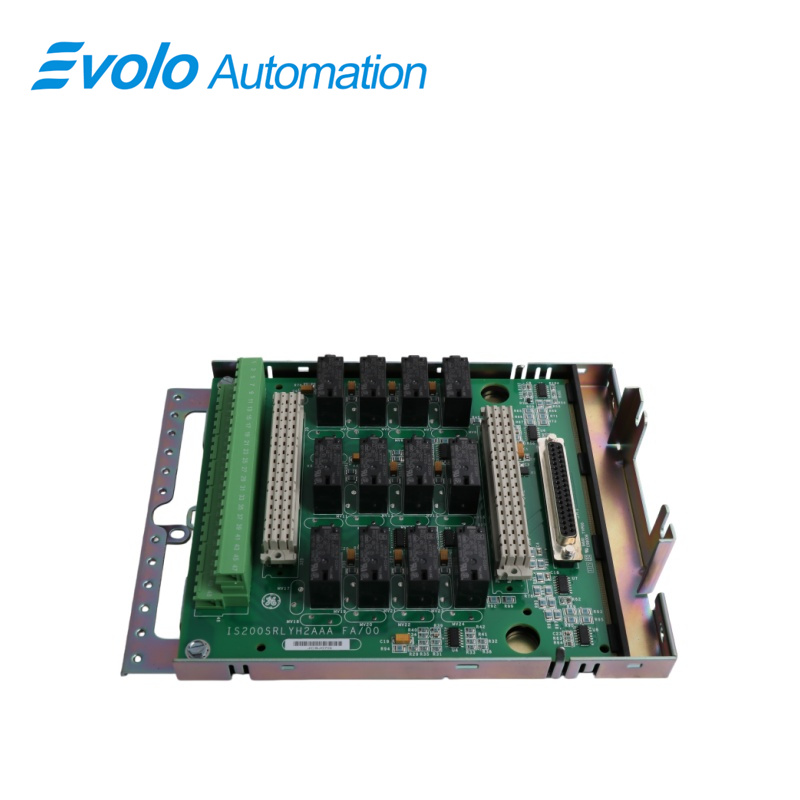

IS230SNRLH2A IS200SRLYH2AAA är en enkel reläutgångsterminalkort som tillverkas och utvecklas av General Electric som en del av Mark Vle-serien och används i GE:s distribuerade turbinstyrsystem. Terminalkortet för enkel reläutgång (SRLY) är utformat som ett enkelt S-typ-kort som kan ta emot antingen ett PDOA- eller YDOA-I/O-paket. Det har 12 form C-reläutgångskretsar fördelade över 48 kundterminaler. SRLY har samma fysiska mått, terminalplaceringar och I/O-paketmonteringskonfigurationer som andra S-typ-terminalkort. Dess konstruktion säkerställer att inga komponenter överskrider höjden på det anslutna I/O-paketet, vilket möjliggör dubbelstapling av terminalkorten. Varje relä på SRLY använder ett isolerat kontaktpar för att ge positionsmatning till I/O-paketet. Modellen levereras med utbytbara eurostilens lådtypsterminalblock och två kontakter som kan stödja olika valfria kort.

Tillämpningar

Kraftverk: Som en nyckelkomponent i Mark VIe-styrsystemet styr det magnetventiler, säkringspumpar och larm för stora gasturbiner eller ångturbiner.

Kemisk industri: I komplexa processer utför det säkerhetsinterlock-logik och driver högpresterande reläer på kritiska produktionslinjer.

Oljeraffinaderier: Används för distribuerad styrning av råoljeprocessering och hydrogeneringsanläggningar, vilket säkerställer signalisolering och stabil utgång utanför explosionsfarliga områden.

Stålverk: Lämpligt för konverter- eller valsverksstyrningssystem i hårda miljöer, där det driver högfrekventa automatiserade maskiner.

Naturalgas-kompressorstationer: Används i förstärkningsstationer längs långdistansrörledningar för att styra start- och stopplogiken samt statusåterkopplingen för kompressorenheterna.

Salthaltigt vattenavsaltningsanläggningar: Ansvarar för logikstyrning av storskaliga vattenreningspumpar och ventiler.

Installation

SRLY och en plastisolator monteras på en plåtbärare och monteras sedan på ett skåp med skruvar. Om en alternativkort används, kopplas den in i SRLYH2AAA och hålls på plats av kontakternas kraft.

NC – normalt stängd kontakt för en form C-relä

COM – en gemensam punkt för en form C-reläkontakt

NO – normalt öppen kontakt för en form C-relä

Operation

Det finns två olika grupperingar av SRLY. Anslutningskontakterna JW1 och JW2 för alternativkort saknas på SRLYH2AAA och ersätts av fasta boxanslutningar. Med anslutningskontakterna JW1 och JW2 stöds anslutningen av alternativkortet till SRLYH2AAA av utbytbara typanslutningar. SOL-anslutningen som är kopplad till varje relä har ingen anslutning om inget alternativkort finns installerat. På alla kundens skruv- och JW1-kretsar är sRLy avsedd att stödja en strömbelastning på 5 A och en spänningsavståndsklaring som är större än den som krävs för 250 V växelspänning. Begränsande faktor för varje applikation är reläns märkström.

Konfiguration

SRLY-terminalbrädan har inga jumpers. Sex jumpers på alternativbrädan WROBH1 används för att slå på eller av strömförsörjningen till en relä. När var och en av de sex jumpersna är på plats skapas brädor. När ett relä ska användas med torra kontakter och ingen strömfördelning är avsedd, tas jumpern bort från brädan. Brädan WROFH1 är inte ansluten till några jumpers. Den terminalpunkt som väljs som gemensam för reläet avgör om en serie-säkring inkluderas eller utesluts för varje relä. För att möjliggöra direkt användning av säkrings spänningsdetekteringskretsen som spänningsdetektor kan även säkringen WROF, som är kopplad till varje relä, uteslutas. sWoc har största lagerhållningen av reservdelar till GE:s distribuerade styrsystem Mark Vle.

Vanliga frågor

Q: Vad är IS230SNRLH2A IS200SRLYH2AAA-enkla reläutgångsterminalbrädan (SRLY)?
A: SRLY är en enkel S-typ terminalbräda som accepterar en PDOA- eller YDOA-I/O-pack och tillhandahåller 12 stycken form C-reläutgångskretsar via 48 kundterminaler.

Q: Hur monteras terminalkortet IS230SNRLH2A IS200SRLYH2AAA?
A: Kortet monteras på en plastisolator som är fäst vid en plåtbärare, som sedan säkras till ett skåp med skruvar. Om ett valfritt kort används, kopplas det in i terminalkortet och hålls på plats av anslutningarna.

Q: Vilka alternativ har jag för reparationer eller reservdelar till IS230SNRLH2A IS200SRLYH2AAA?
A: Vi erbjuder ett omfattande lager av reservdelar för GE Mark Vle samt reparationstjänster för felaktiga kort, tillsammans med oanvända och återbyggda kort, alla med garanti.
