IS230SNRLH2A IS200SRLYH2AAA ترمینال‌بورد خروجی رله سیمپلکس

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS230SNRLH2A IS200SRLYH2AAA
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

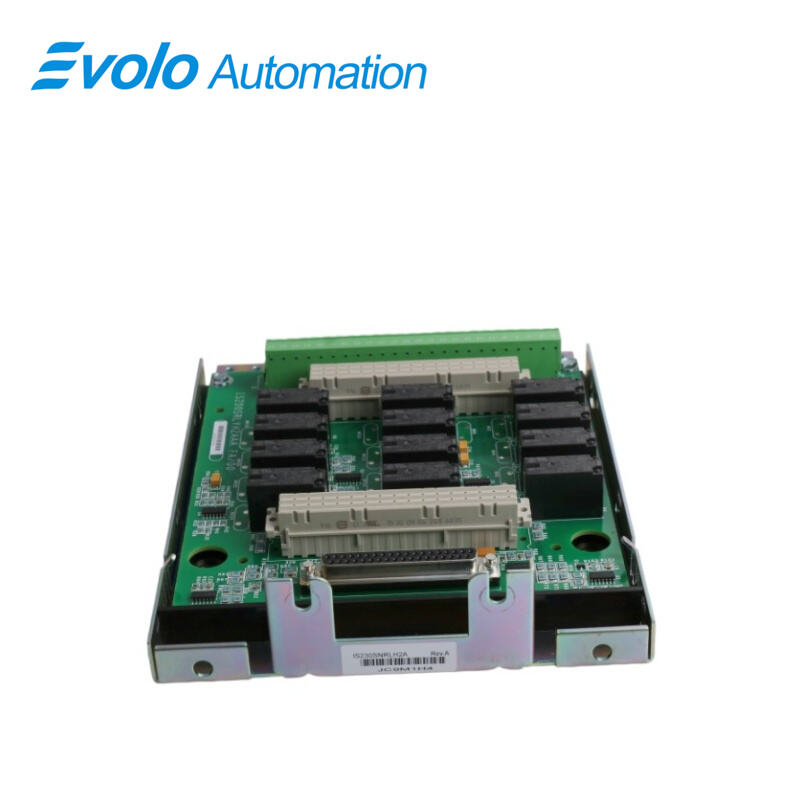

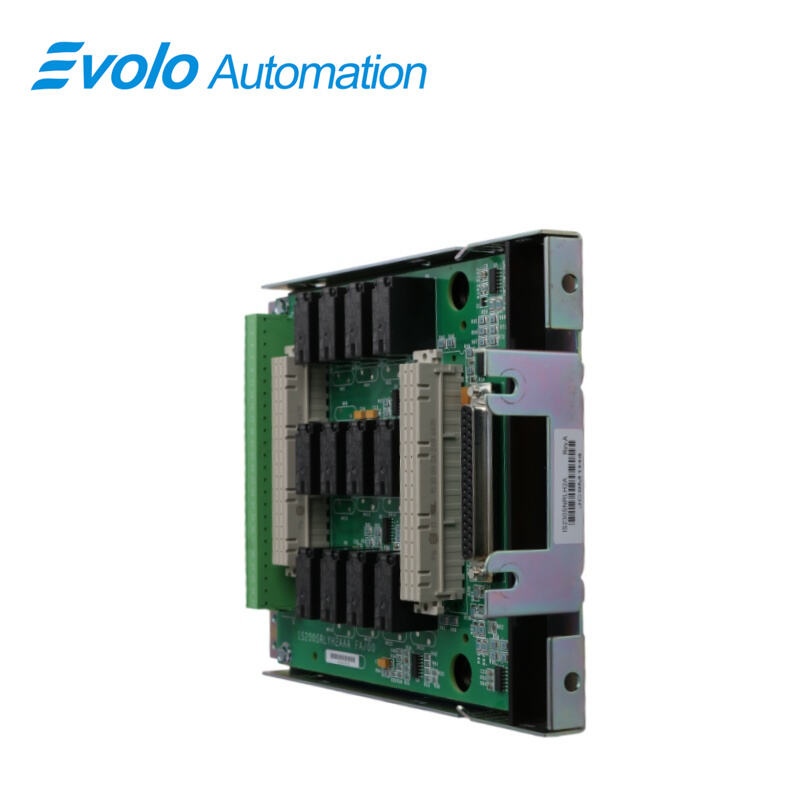

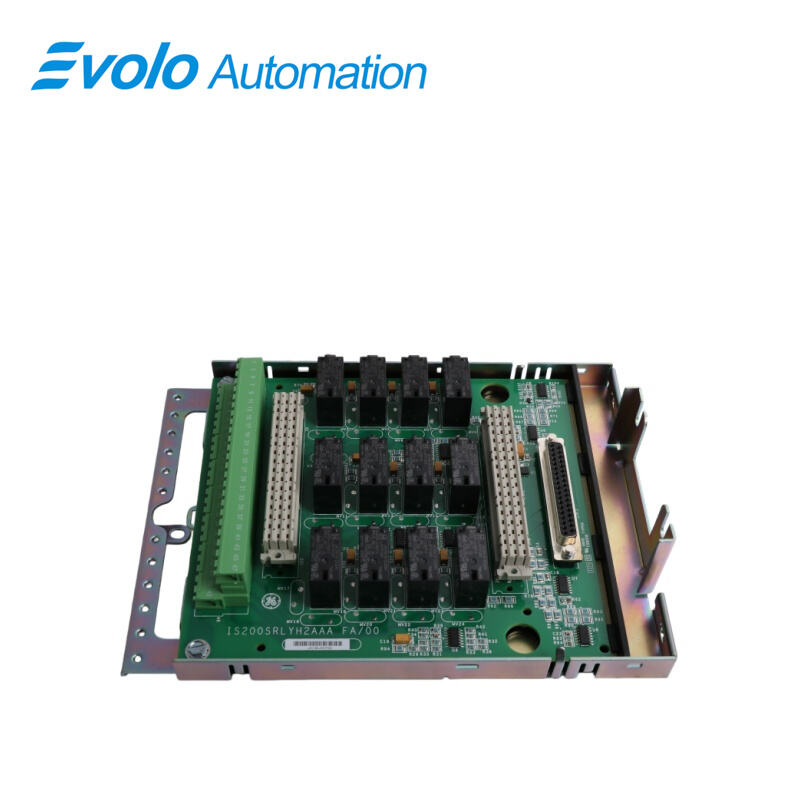

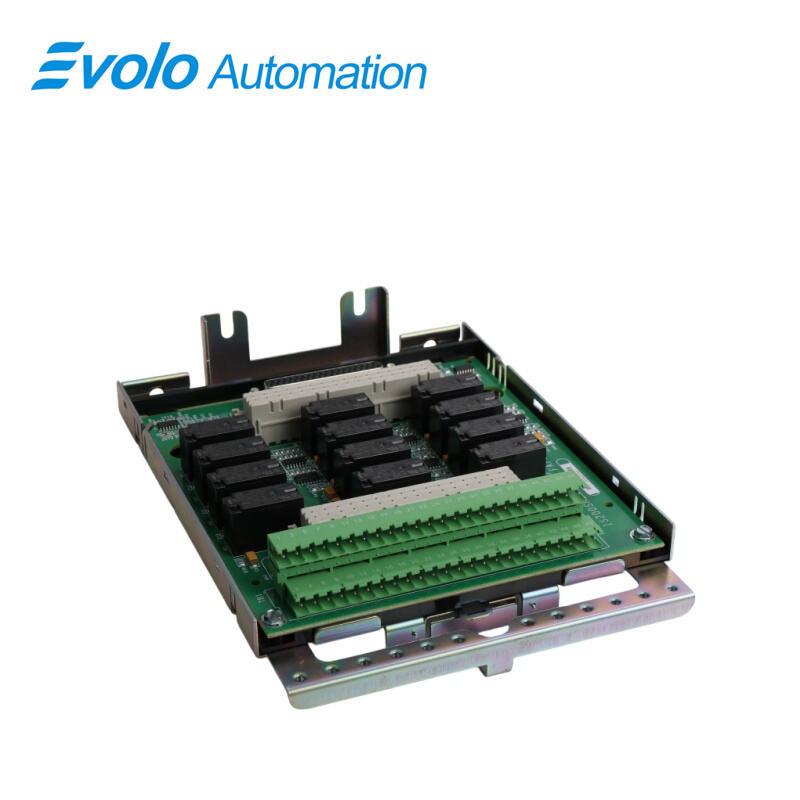

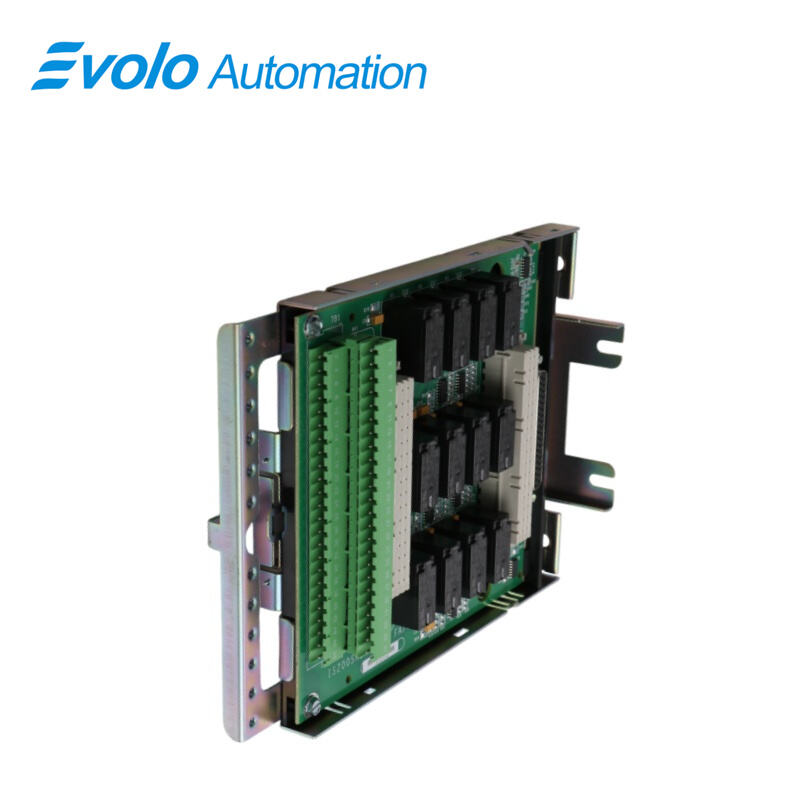

IS230SNRLH2A IS200SRLYH2AAA یک برد ترمینال خروجی رله سیمپلکس است که توسط شرکت جنرال الکتریک به‌عنوان بخشی از سری Mark Vle و برای استفاده در سیستم‌های کنترل توربین توزیع‌شده GE طراحی و ساخته شده است. برد ترمینال خروجی رله سیمپلکس (SRLY) به‌صورت یک برد نوع S سیمپلکس طراحی شده است که می‌تواند یک بسته ورودی/خروجی (I/O) از نوع PDOA یا YDOA را پذیرا باشد. این برد دارای ۱۲ مدار خروجی رله از نوع فرم C است که روی ۴۸ ترمینال مشتری توزیع شده‌اند. برد SRLY ابعاد فیزیکی، قرارگیری ترمینال‌ها و پیکربندی نصب بسته‌های ورودی/خروجی (I/O pack) را مشابه سایر برد‌های ترمینال نوع S حفظ می‌کند. طراحی آن به‌گونه‌ای است که هیچ‌یک از اجزای آن از ارتفاع بسته ورودی/خروجی متصل‌شده فراتر نرود، که امکان قرار دادن دو برد ترمینال روی هم (دوبل استک) را فراهم می‌آورد. هر رله در برد SRLY از یک جفت تماس ایزوله استفاده می‌کند تا بازخورد موقعیت را به بسته ورودی/خروجی ارسال کند. این مدل دارای بلوک‌های ترمینال جعبه‌ای قابل‌جایگزینی از نوع اروپایی (Euro style) و دو کانکتور است که می‌توانند انواع مختلف برد‌های اختیاری را پشتیبانی کنند.

کاربردها

نیروگاه‌ها: به‌عنوان یک مؤلفهٔ کلیدی سیستم کنترل Mark VIe، این سیستم شیرهای سولنوئیدی، پمپ‌های قفل‌شده و هشدارها را در توربین‌های گازی یا بخاری بزرگ کنترل می‌کند.

کارخانه‌های شیمیایی: در فرآیندهای پیچیده، منطق قفل‌های ایمنی را اجرا کرده و رله‌های توان بالا را در خطوط تولید حیاتی به‌کار می‌برد.

پالایشگاه‌های نفت: برای کنترل توزیع‌شده واحدهای فرآورش نفت خام و هیدروژناسیون استفاده می‌شود و اطمینان از جداسازی سیگنال و خروجی پایدار خارج از مناطق ضدانفجار را فراهم می‌کند.

کارخانه‌های فولاد: برای سیستم‌های کنترل کنورتر یا نورد در محیط‌های سخت‌گیرانه مناسب است و ماشین‌آلات اتوماسیون‌شده با فرکانس بالا را به‌کار می‌برد.

نیروگاه‌های فشرده‌ساز گاز طبیعی: در ایستگاه‌های تقویتی خطوط لوله بلندمدت برای کنترل منطق روشن و خاموش‌کردن و بازخورد وضعیت واحدهای فشرده‌ساز استفاده می‌شود.

کارخانه‌های شیرین‌سازی آب دریا: مسئول کنترل منطقی جابه‌جایی (سوئیچینگ) پمپ‌ها و شیرهای تصفیه آب در مقیاس بزرگ است.

نصب

SRLY و یک عایق پلاستیکی روی یک نگهدارنده فلزی نصب می‌شوند و سپس با پیچ‌ها به یک کابینت متصل می‌گردند. اگر برد گزینه استفاده شود، به SRLYH2AAA وصل می‌شود و توسط نیروی اتصال‌دهنده‌ها در جای خود ثابت نگه داشته می‌شود.

NC – تماس عادی‌بسته (Normal-Closed) رله نوع C

COM – نقطه مشترک تماس رله نوع C

NO – تماس عادی‌باز (Normal-Open) رله نوع C

عملیات

دو گروه‌بندی متفاوت از SRLY وجود دارد. اتصال‌دهنده‌های برد گزینه JW1 و JW2 در مدل SRLYH2AAA وجود ندارند و جای آن‌ها ترمینال‌های ثابت جعبه‌ای قرار گرفته است. با اتصال‌دهنده‌های JW1 و JW2، اتصال برد گزینه به SRLYH2AAA از طریق ترمینال‌های قابل وصل و جدا شدن پشتیبانی می‌شود. ترمینال SOL که به هر رله متصل است، در صورت عدم وجود برد گزینه هیچ اتصالی ندارد. در تمام مدارهای پیچی مشتری و مدارهای JW1، sRLy برای تحمل جریانی معادل ۵ آمپر و فاصله عایقی ولتاژی بیشتر از حد مورد نیاز برای ۲۵۰ ولت AC طراحی شده است. عامل محدودکننده در هر کاربرد، ظرفیت نامی رله است.

پیکربندی

برد ترمینال SRLY هیچ جامپری ندارد. شش جامپر روی برد گزینه WROBH1 برای فعال یا غیرفعال کردن تغذیه رله استفاده می‌شوند. با قرار دادن هر یک از این شش جامپر در موقعیت مناسب، بُردها ساخته می‌شوند. هنگامی که رله‌ای با تماس‌های خشک (dry contacts) و بدون توزیع توان مورد استفاده قرار می‌گیرد، جامپر از برد حذف می‌شود. برد WROFH1 به هیچ جامپری متصل نیست. نقطه ترمینال انتخاب‌شده به‌عنوان نقطه مشترک (common) رله، تعیین‌کننده این است که آیا یک فیوز سری برای هر رله لحاظ شود یا خیر. برای امکان استفاده مستقیم از مدار تشخیص ولتاژ فیوز (fuse voltage sensing circuit) به‌عنوان یک آشکارساز ولتاژ، فیوز WROF مربوط به هر رله نیز می‌تواند حذف شود. شرکت sWoc بزرگ‌ترین موجودی قطعات جایگزین سیستم کنترل توزیع‌شده GE Mark Vle را دارد.

سوالات متداول

سوال: IS230SNRLH2A و IS200SRLYH2AAA چیست؟ برد ترمینال خروجی رله ساده (SRLY)؟
پاسخ: SRLY یک برد ترمینال ساده از نوع S است که بسته ورودی/خروجی (I/O pack) PDOA یا YDOA را می‌پذیرد و از طریق ۴۸ ترمینال مشتری، ۱۲ مدار خروجی رله از نوع Form C را فراهم می‌کند.

سوال: چگونه برد ترمینال IS230SNRLH2A IS200SRLYH2AAA نصب می‌شود؟
پاسخ: این برد روی یک عایق پلاستیکی که به یک حامل فلزی نازک متصل شده است، نصب می‌گردد؛ سپس این حامل با استفاده از پیچ‌ها به کابینت ثابت می‌شود. در صورت استفاده از برد اختیاری (Option Board)، این برد به برد ترمینال وصل شده و توسط اتصال‌دهنده‌ها در جای خود محکم نگه داشته می‌شود.

سوال: گزینه‌های من برای تعمیر یا قطعات جایگزین مربوط به IS230SNRLH2A IS200SRLYH2AAA چیست؟
پاسخ: ما موجودی جامعی از قطعات جایگزین سیستم GE Mark Vle را در انبار داریم و خدمات تعمیر برد‌های معیوب را ارائه می‌دهیم، همچنین برد‌های بدون استفاده و بازسازی‌شده را نیز عرضه می‌کنیم که همه آن‌ها تحت پوشش گارانتی قرار دارند.
