9200-06-05-10-00 tvåtrådsomvandlare

Översikt

Härstammar från:	USA
Varumärke:	Bently Nevada
Modellnummer:	9200-06-05-10-00
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Snabb detaljering

Beskrivning

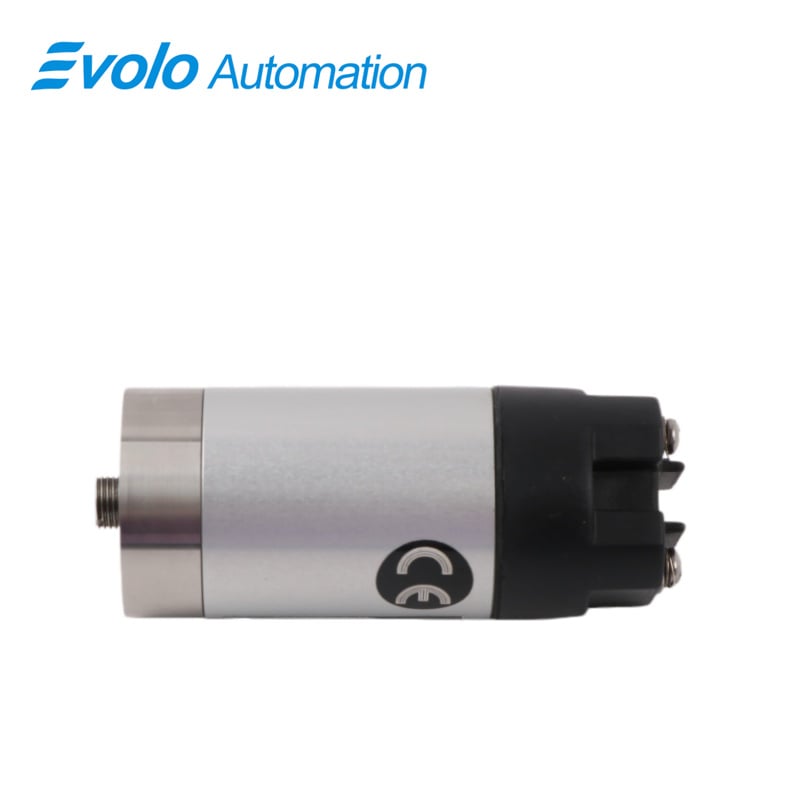

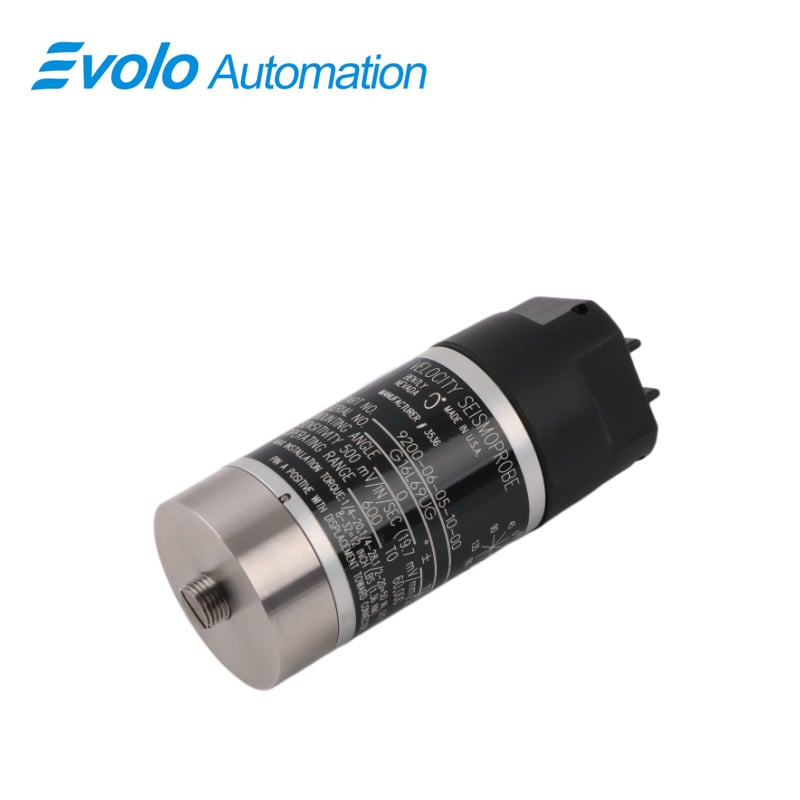

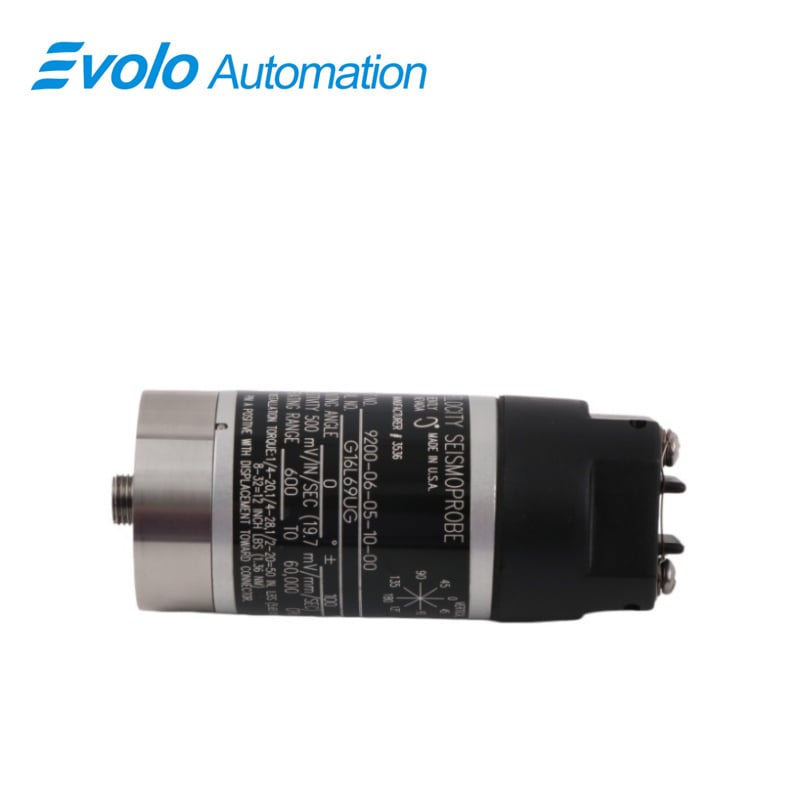

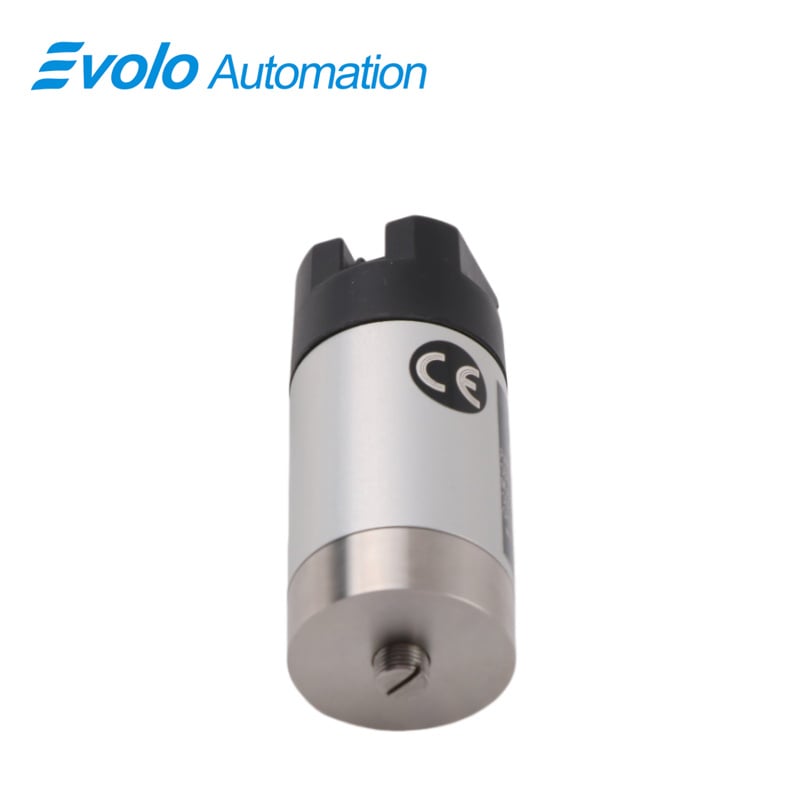

Den 9200-06-05-10-00Tvåtrådsomvandlaren mäter absolut vibration på lagerhus, skal och maskinstrukturer. Med en minimal driftfrekvens på 10 Hz och en frekvensrespons upp till 1 kHz kan den 9200-06-05-10-00ger exakt upptäckt av maskinvibrationer för automatiserad övervakning. Dess känslighet på 20 mV/mm/s och amplitudlinjäritet på ±5 % säkerställer noggranna hastighetsmätningar från 0,01 till 127 mm/s. Den 9200-06-05-10-00har en terminalblocktoppmontage, cirkulär M10×1-stiftbas, anodiserad aluminiumhölje och neoprenpackningar, vilket gör den lämplig för damm- och fuktbeständiga industriella miljöer. Den tvåtrådiga 9200-06-05-10-00transducern kräver ingen extern strömförsörjning, vilket möjliggör integration med bärbara analysatorer, PLC:er eller datainsamlingsystem för kontinuerlig eller periodisk automatiserad vibrationsövervakning. Den tål stötar upp till 50 g och fungerar vid temperaturer från −29 °C till +121 °C, vilket stödjer distribution i hårda fabriksmiljöer. Den 9200-06-05-10-00möjliggör effektiv maskindiagnostik, automatiserad felupptäckt och förutsägande underhåll inom industriella automatiseringsramverk.

Tillämpningar

Mät vibrationer i lagerhus med 9200-06-05-10-00
Den 9200-06-05-10-00Tvåtrådig transducer registrerar hastighetssignaler från lagerhusningarna vid 10 Hz till 1 kHz, med känslighet på 20 mV/mm/s och amplitudlinjäritet på ±5 %. Använd den för att upptäcka tidiga tecken på feljustering, slitage eller obalans i automatiserad maskinutrustning för realtidsdriven villkorsövervakning.

Övervaka vibrationer i maskinhöljet med 9200-06-05-10-00
Installera 9200-06-05-10-00på maskinhöljen för att registrera strukturella vibrationer inom hastighetsområdet 25 mm/s och leverera exakta mätvärden till PLC:er eller SCADA-system för automatiserad industriell analys.

Inför prediktiv underhållsstrategi med 9200-06-05-10-00
Den 9200-06-05-10-00levererar kontinuerliga vibrationsdata till programvara för prediktivt underhåll och utlöser varningar när vibrationerna överskrider angivna gränsvärden. Dess terminalblock med toppmontering och M10×1-skruv möjliggör säker installation och enkel integration.

Använd portabla mätningar med 9200-06-05-10-00
Använd 9200-06-05-10-00i portabla vibrationsanalysatorer för att utföra tillfälliga undersökningar och få noggranna hastighetsmätningar (0,01–127 mm/s) utan att behöva ändra den befintliga automatiseringsinstallationen.

Specifikationer

Specifikationer

Känslighet

20 mV/mm/s (500 mV/tum/s), ±5 % vid korrekt avslutning och orientering vid kalibreringsvinkeln.

Kalibreringslast

10 kΩ, terminal "A" till "B", utgång tagen mellan kontaktpinnarna "A" och "B"

Känslighets temperaturkoefficient

0,2 %/°C

Frekvenssvar

Från lägsta driftfrekvens (se beställningsinformation) till 1 kHz (60 000 cpm); +0, −3 dB typiskt.

Hastighetsomfattning

25 mm/s (1 tum/s) (vid +22 °C höljevibration vid 100 Hz med en last på 10 kΩ).

Spolresistans

1,25 kΩ ±5 %

Amplitudlinjäritet

±5 % från 0,01 till 5,0 tum/s (0,254 till 127 mm/s) vid 100 Hz (6000 CPM)

Stötbeständighet

Tål maximalt 50 g acceleration längs den icke-känsliga axeln.

Längdvis känslighet

±10 % av känsligheten för den känsliga axeln vid 100 Hz och 1,0 tum/s (2,54 cm/s)

Drift- och lagringstemperatur

−29 °C till +121 °C (−20 °F till +250 °F).

Miljö

Stoft- och fuktbeständig.

Relativ luftfuktighet

Upp till 95 %, icke-kondenserande. 100 %, icke-nedsänkt, när beställd med integrerad kabel.

Maximal användningshöjd

2000 m (6 561 ft) över havsnivån.

Material för hölje och adapter

Anodiserad aluminium A204

Tätningens material

Neopren

Anslutningsmaterial （Alternativ för montering ovanpå och på sidan ）

Kadmiumpläterad aluminium, neopren och silverpläterad koppar

Anslutningsmaterial （Alternativ för terminalblock ）

Polyfenylensulfid med nickellackerade kopparkontakter.

Konkurrensfördelar

Högprecision för hastighetsdetektering
Den 9200-06-05-10-00ger en känslighet på 20 mV/mm/s och en linjäritet på ±5 %, vilket säkerställer exakta hastighetsmätningar för både lågfrekventa och högfrekventa vibrationsignalers.

Hållbar miljöskydd
Den 9200-06-05-10-00har ett housing av anodiserad aluminium, neoprenpackningar och stötfasthet upp till 50 g, vilket möjliggör drift i dammiga, fuktiga eller hög-stötskilda industriella miljöer.

Enkel tvåtrådsintegration
Med sitt tvåtrådsutformade 9200-06-05-10-00kräver ingen extern strömförsörjning, vilket möjliggör snabb installation med PLC:er, datainsamlingsystem och portabla instrument.

Brett driftsområde
Den 9200-06-05-10-00fungerar inom temperaturintervallet -29 °C till +121 °C och upp till 2000 m över havet, vilket stödjer distribution på olika industriella platser och i hårda förhållanden.

Flexibla monteringsalternativ
Den 9200-06-05-10-00erbjuder en terminalblock med toppmontering och en cirkulär M10X1-skruv, vilket ger säker montering på olika maskinstrukturer och enkel integration i automatiserade övervakningsuppsättningar.
