převodník se dvěma vodiči 9200-06-05-10-00

Přehled

Místo původu:	USA
Název značky:	Bently Nevada
Typ modelu:	9200-06-05-10-00
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Popis

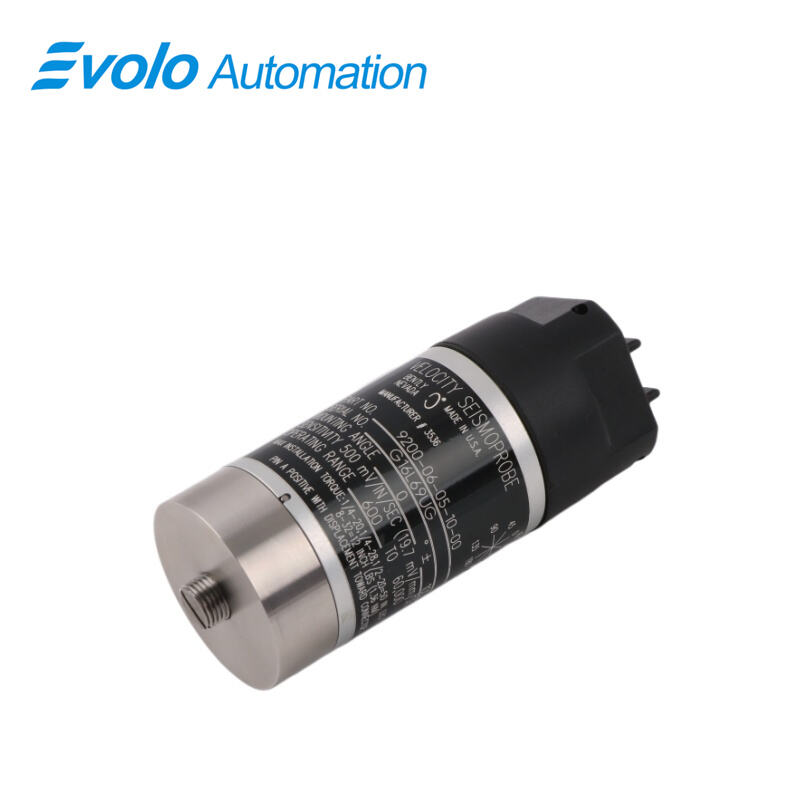

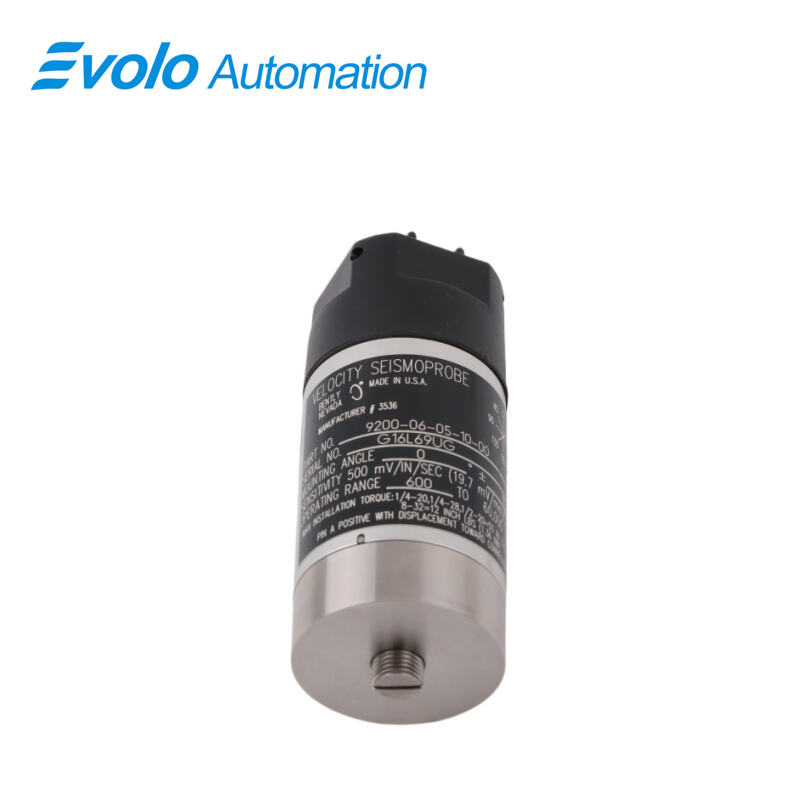

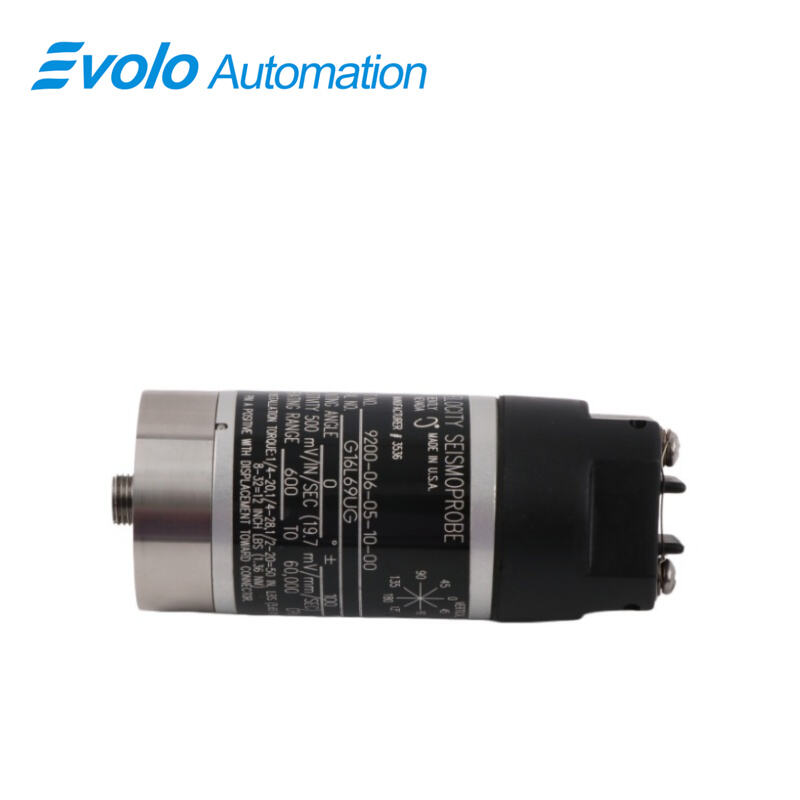

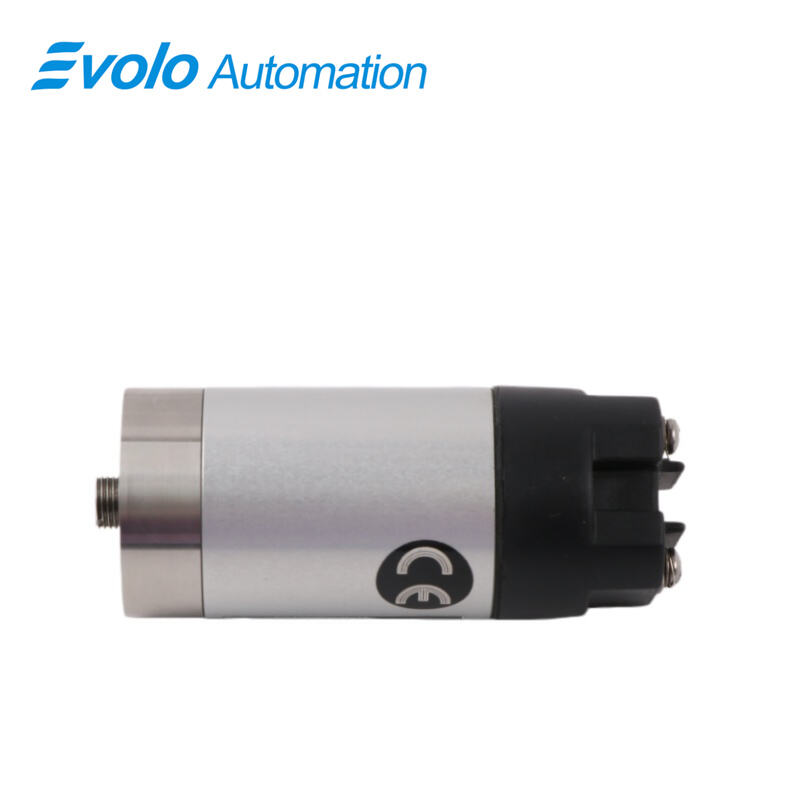

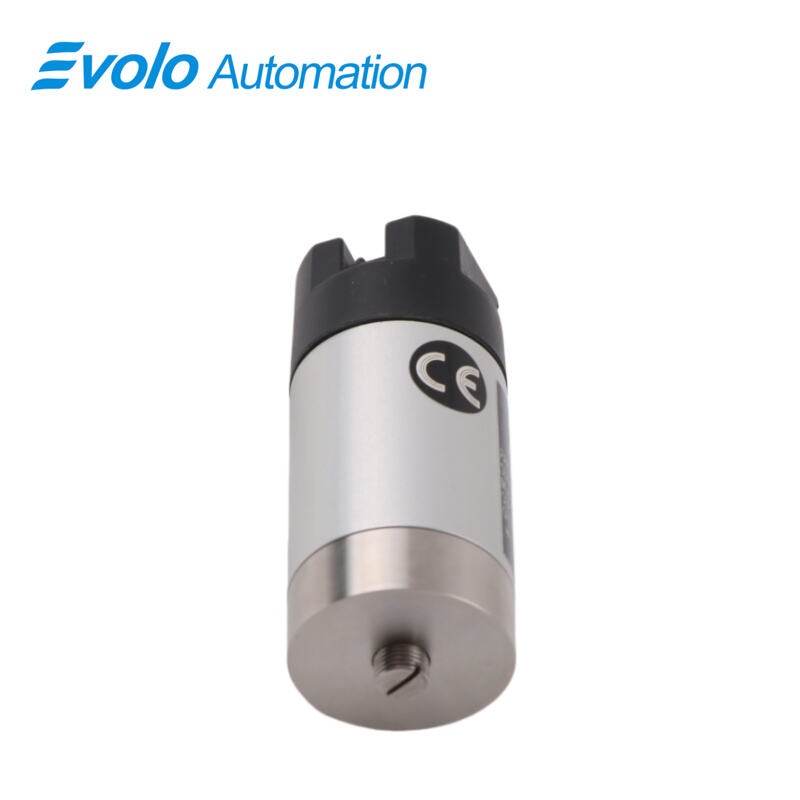

The 9200-06-05-10-00Dvouvodičový snímač měří absolutní vibrace na ložiskových pouzdrech, skříních a konstrukcích strojů. S minimální provozní frekvencí 10 Hz a frekvenčním rozsahem až do 1 kHz 9200-06-05-10-00zajišťuje přesné detekování vibrací strojů pro automatizovaný monitoring. Jeho citlivost 20 mV/mm/s a lineární amplituda ±5 % zaručují přesné měření rychlosti v rozsahu od 0,01 do 127 mm/s. 9200-06-05-10-00je vybaven montážním terminálovým blokem na horní straně, kruhovou základnou se závitem M10×1, anodizovaným hliníkovým pouzdrem a pryžovými těsněními z neoprenu, což jej činí vhodným pro průmyslová prostředí odolná proti prachu a vlhkosti. Dvouvodičový 9200-06-05-10-00převodník nepotřebuje externí napájení, což umožňuje jeho integraci s přenosnými analyzátory, PLC nebo systémy pro sběr dat za účelem nepřetržitého nebo periodického automatizovaného monitoringu vibrací. Odolává nárazům až 50 g a pracuje v teplotním rozsahu od −29 °C do +121 °C, což umožňuje jeho nasazení v náročných továrních podmínkách. 9200-06-05-10-00umožňuje efektivní diagnostiku strojů, automatickou detekci poruch a prediktivní údržbu v rámci průmyslových automatizačních systémů.

Použití

Měřte vibrace ložiskové skříně pomocí 9200-06-05-10-00
The 9200-06-05-10-00Dvouvodičový převodník zachycuje signály rychlosti z ložiskových pouzder v rozsahu 10 Hz až 1 kHz s citlivostí 20 mV/mm/s a linearností amplitudy ±5 %. Použijte jej k detekci počátečních fází nesouososti, opotřebení nebo nerovnováhy v automatizovaných strojích pro monitorování stavu v reálném čase.

Monitorování vibrací pouzdra pomocí 9200-06-05-10-00
Instalace 9200-06-05-10-00na pouzdrech strojů pro záznam strukturálních vibrací v rozsahu rychlosti 25 mm/s, přičemž přesná měření jsou předávána do PLC nebo SCADA systémů pro automatizovanou průmyslovou analýzu.

Zavedení prediktivní údržby pomocí 9200-06-05-10-00
The 9200-06-05-10-00poskytuje nepřetržitá data o vibracích softwaru pro prediktivní údržbu a spouští upozornění v případě, že hodnota vibrací překročí stanovené prahy. Jeho svorkovnice umístěná na horní straně a upevňovací šroub M10×1 umožňují bezpečnou instalaci a snadnou integraci.

Nasazení přenosných měření pomocí 9200-06-05-10-00
Použijte 9200-06-05-10-00v přenosných analyzátorech vibrací pro provádění dočasných průzkumů, přičemž se získávají přesné údaje o rychlosti vibrací (0,01–127 mm/s) bez nutnosti modifikace stávajícího automatizačního nastavení.

Specifikace

Specifikace

Citlivost

20 mV/mm/s (500 mV/in/s), ±5 % při správném ukončení a orientaci pod úhlem kalibrace.

Zátěž pro kalibraci

výstup s koncovým odporem 10 kΩ mezi svorkami „A“ a „B“, měřený mezi kolíky „A“ a „B“

Teplotní koeficient citlivosti

0,2 %/°C

Frekvenční odpověď

Od minimální provozní frekvence (viz informace pro objednávku) do 1 kHz (60 000 ot./min); typicky +0, –3 dB.

Rozsah rychlosti

25 mm/s (1 in/s) (při teplotě pouzdra +22 °C, vibracích o frekvenci 100 Hz a zátěži 10 kΩ).

Odpor cívky

1,25 kΩ ±5 %

Amplitudová linearity

±5 % v rozsahu 0,01 až 5,0 in/s (0,254 až 127 mm/s) při frekvenci 100 Hz (6000 ot./min)

Odolnost proti nárazu

Odolává maximálnímu zrychlení 50 g podél nesenzitivní osy.

Boční citlivost

±10 % maximální citlivosti podél senzitivní osy při frekvenci 100 Hz a rychlosti 1,0 in/s (2,54 cm/s)

Provozní a úložní teplota

-29 °C až +121 °C (-20 °F až +250 °F).

Prostředí

Odolný proti prachu a vlhkosti.

Relativní vlhkost

Až 95 %, nekondenzující. 100 %, nenachycený pod vodou, pokud je objednán s integrovaným kabelem.

Maximální provozní nadmořská výška

2000 m (6 561 ft) nad mořem.

Materiál pouzdra a adaptéru

Anodovaný hliník A204

Materiál uzavíracího kroužku

Neopren

Materiál spojovacího připojení （Možnosti upevnění shora a ze strany ）

Hliník pozinkovaný kadmiem, neopren a měď stříbřená

Materiál spojovacího připojení （Volba svorkovnice ）

Polyfenylensulfid s kontakty z mědi niklového povlaku.

Konkurenční výhodu

Detekce rychlosti s vysokou přesností
The 9200-06-05-10-00poskytuje citlivost 20 mV/mm/s a lineární chybu ±5 %, čímž zajišťuje přesné měření rychlosti jak u nízkofrekvenčních, tak u vysokofrekvenčních vibrací.

Odolná ochrana proti vlivům prostředí
The 9200-06-05-10-00vyrábí se s anodizovaným hliníkovým pouzdrem, těsněními z neoprenu a odolností proti nárazu až 50 g, což umožňuje provoz v průmyslových prostředích s prachem, vlhkostí nebo vysokým nárazem.

Jednoduchá integrace se dvěma vodiči
Díky konstrukci se dvěma vodiči 9200-06-05-10-00nepotřebuje externí napájení, což umožňuje rychlou instalaci do PLC, systémů pro sběr dat a přenosných přístrojů.

Široké pracovní spektrum
The 9200-06-05-10-00provozní teplotní rozsah je od −29 °C do +121 °C a maximální provozní nadmořská výška dosahuje 2000 m, čímž podporuje nasazení v různorodých průmyslových lokalitách i v extrémních podmínkách.

Univerzální možnosti montáže
The 9200-06-05-10-00nabízí svorkovnici s horním připojením a kruhovým závitem M10×1, která zajišťuje bezpečné upevnění na různé konstrukce strojů a snadnou integraci do automatizovaných systémů monitoringu.
