Översikt

Härstammar från:	USA
Varumärke:	Bently Nevada
Modellnummer:	3300/03
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Snabb detaljering

Energiförbrukning	2 W; 4,6 W med gränssnittsalternativ
Keyphasor-signal	Ingång: Accepterar upp till fyra Keyphasor-signaler från närhetsgivare
Inmatningsimpedans	10 kΩ
Frekvensområde för signalkonditionering	Mjukvaruvalbar; upp till 10 kHz som högsta värde
Noggrannhet för signalkonditionering – dynamisk signal	±0,3 % typiskt, ±0,7 % maximalt vid 25 °C (77 °F)
Signalbehandlingens noggrannhet för fas	±0,2° typiskt, ±1° maximalt vid 25 °C (77 °F)
Signalbehandlingsnoggrannhet – avstånd	0,3 % av DC-signalområdet, typiskt
Signalbehandlingens noggrannhet för varvtal	±1 rpm, typiskt

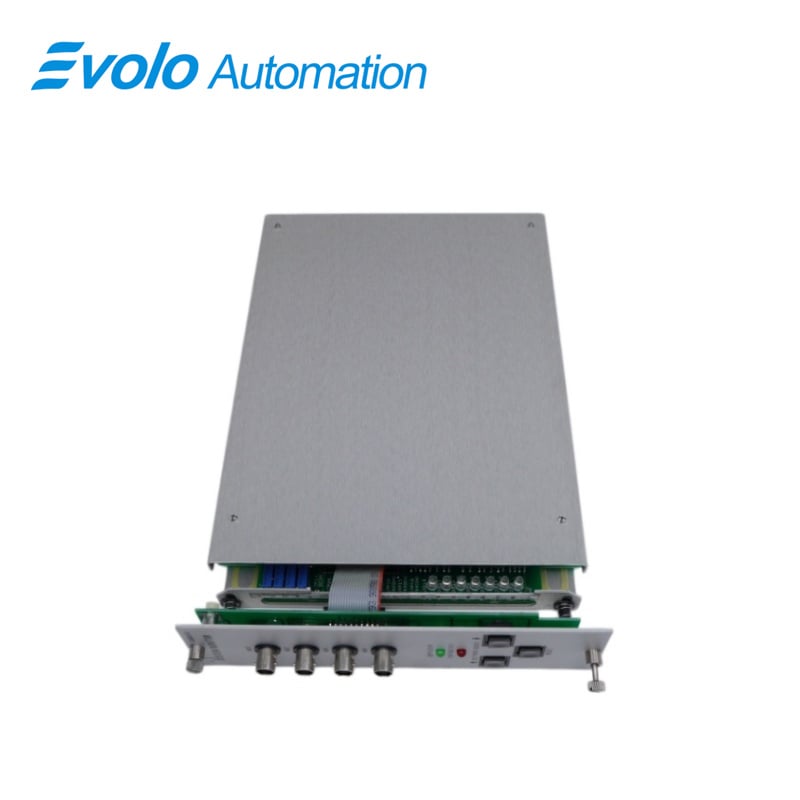

Buffrade keyphasor-utgångar	Fyra koaxialkontakter på främre panelen
Utgångsimpedans	100 Ω
Strömförsörjning för Keyphasor-transducer	Användarprogrammerbar för −24 VDC eller −18 VDC; kortslutningsskyddad
Indikatorer – Strömförsörjning OK	Påslagen när alla systemspänningsnivåer ligger inom tolerans; lysdioderna släcks om spänningen ligger utanför tolerans
Indikatorer – Resemultiplikator	På när funktionen Resemultiplikator är aktiv
Indikatorer – Datagränssnitt OK	Av när SDI- eller DDI-hårdvaran inte fungerar eller inte är installerad
Dimension:	5×31,8×20,3 cm
Vikt:	0,94 kg

Beskrivning

Den 3300/03-systemövervakare hanterar distribution av nyckelfas-signal, justering av larminställning och datakommunikation i industriella 3300 övervakningsställ. Den 3300/03-systemövervakare accepterar upp till fyra nähetssensorers nyckelfas-ingångar med en ingångsimpedans på 10 kΩ och konditionerar signaler upp till 10 kHz med en dynamisk noggrannhet på ±0,3 % och en fasnoggrannhet på ±0,2° vid 25 °C. Buffrade utgångar på framsidan ger fyra koaxiala anslutningar med en utgångsimpedans på 100 Ω för direktanslutning till transduktorer eller övervakningsenheter.

Den 3300/03-systemövervakare levererar användarprogrammerbar -24 VDC eller -18 VDC-ström till nyckelfas-prober med kortslutningsskydd. Driftströmförbrukningen är 2 W och stiger till 4,6 W vid användning av serielgränssnittsalternativ. RS422-kommunikation stödjer upp till 38,4 kbaud över avstånd upp till 1200 m (4000 ft). Den 3300/03-systemövervakare ansluter installerade övervakningsenheter till externa kommunikationsprocessorer via statiska och dynamiska dataportar och stödjer valfri SDI eller DDI för integration med processdatorer, PLC:er och Bently Nevada-maskinhanteringssystem, vilket möjliggör centraliserad automatiserad styrning.

Tillämpningar

Distribuerar keyphasorsignaler till flera givare
Den 3300/03-systemövervakare ger konditionerade keyphasorutgångar via fyra koaxialkontakter på framsidan, vilket möjliggör direktanslutning till fyra närhetssensorer för övervakning av turbiner, kompressorer eller motorer.

Justera larminställningar direkt från framsidan
Med inbyggda upp/ned-kontroller kan 3300/03-systemövervakare operatörer ställa in larmtrösklar med ±0,3 % dynamisk signalkorrektur utan ytterligare gränssnittsmoduler.

Skicka givardata till styrsystem
Med RS422-kommunikation vid upp till 38,4 kbaud över avstånd på 1200 m kan 3300/03-systemövervakare skicka process- och vibrationsdata till PLC:er, DCS:er eller processdatorer i automatiseringsnätverk.

Integrera med Bently Nevada-maskinhanteringsprogramvara
Den 3300/03-systemövervakare stödjer valfria DDI-portar för direkt dataströmning, vilket minskar behovet av externa kommunikationsprocessorer samtidigt som signalnoggrannheten bibehålls.

Specifikationer

Driftstemperatur	0 °C till +65 °C (+32 °F till +150 °F)
Lagringstemperatur	-40°C till +85°C (-40°F till +185°F)
Relativ luftfuktighet	Upp till 95 %, icke-kondenserande
RS422-kommunikationsimpedans	4 kΩ
RS422-tröskel	0,2 V
RS422-baudhastighet	19,2 kbaud max (SDI), 38,4 kbaud max (DDI)
RS422-maximalt avstånd	1200 m (4000 ft)

Konkurrensfördelar

Tillhandahåller exakt signalbehandling för keyphasor-ingångar
Den 3300/03-systemövervakare uppnår ±0,3 % dynamisk signalkorrekthet och ±0,2° fasnoggrannhet vid 25 °C, vilket säkerställer tillförlitliga data för beräkning av rotorns varvtal och position.

Stödjer upp till fyra keyphasor-prober i en enda modul
Den 3300/03-systemövervakare behandlar och distribuerar fyra oberoende signaler, vilket minskar antalet nödvändiga moduler för installationer med flera prober.

Erbjuder låg effektförbrukning för tät packning i rack
Med en nominell efforförbrukning på endast 2 W, eller 4,6 W med gränssnittsalternativ, gör det möjligt att placera flera enheter per rack utan att överskrida effektbudgeten. 3300/03-systemövervakare möjliggör långdistansöverföring av RS422-data

Kommunicerar upp till 1200 m vid 38,4 kbaud, vilket möjliggör central övervakning av distribuerad automationsutrustning utan signalrepetitorer.
Den 3300/03-systemövervakare möjliggör långdistansöverföring av RS422-data
