مانیتور سیستم 3300/03

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	3300/03
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

The مانیتور سیستم 3300/03 توزیع سیگنال کلیدفازور، تنظیم نقطه‌ی هشدار و ارتباط داده‌ها را در رک‌های صنعتی مانیتور ۳۳۰۰ مدیریت می‌کند. این مانیتور سیستم 3300/03 تا چهار ورودی کلیدفازور حسگر نزدیکی را با امپدانس ورودی ۱۰ کیلو اهم می‌پذیرد و سیگنال‌ها را تا فرکانس ۱۰ کیلوهرتز با دقت پویا ±۰٫۳٪ و دقت فاز ±۰٫۲° در دمای ۲۵°سانتی‌گراد شرط‌بندی می‌کند. خروجی‌های بافرشده روی پنل جلو، چهار اتصال‌دهنده‌ی هم‌محور با امپدانس خروجی ۱۰۰ اهم را فراهم می‌کنند تا به‌صورت مستقیم به حسگرها یا دستگاه‌های نظارتی متصل شوند.

The مانیتور سیستم 3300/03 منبع تغذیه‌ی کاربر-قابل‌برنامه‌ریزی با ولتاژ -۲۴ ولت DC یا -۱۸ ولت DC را برای پروب‌های کلیدفازور فراهم می‌کند و دارای محافظت در برابر اتصال کوتاه است. توان مصرفی عملیاتی ۲ وات است و در صورت استفاده از گزینه‌های رابط سریال به ۴٫۶ وات افزایش می‌یابد. ارتباطات RS422 امکان انتقال داده تا سرعت ۳۸٫۴ کیلوبود را در فواصل تا ۱۲۰۰ متر (۴۰۰۰ فوت) فراهم می‌کند. این مانیتور سیستم 3300/03 اتصال مانیتورهای نصب‌شده به پردازنده‌های ارتباطی خارجی از طریق پورت‌های داده استاتیک و پویا، و پشتیبانی از SDI یا DDI اختیاری برای ادغام با رایانه‌های فرآیندی، PLCها و سیستم‌های مدیریت ماشین‌آلات بنتلی نوادا، که امکان کنترل اتوماسیون متمرکز را فراهم می‌کند.

کاربردها

توزیع سیگنال‌های کِی‌فیزور به چندین پروب

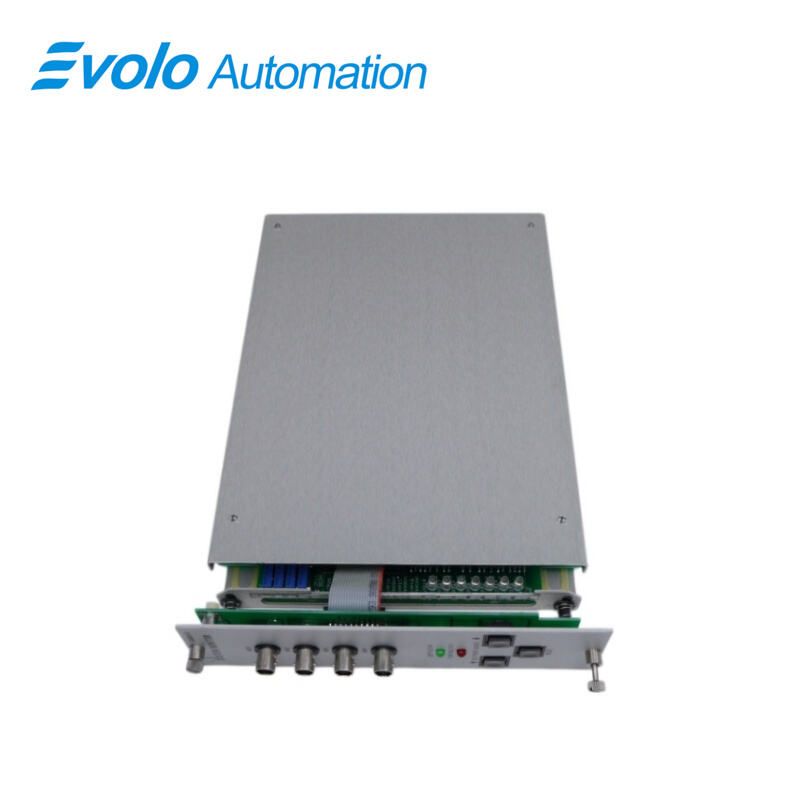

The مانیتور سیستم 3300/03 ارائه خروجی‌های کِی‌فیزور شرط‌بندی‌شده از طریق چهار اتصال‌دهنده کواکسیال روی پنل جلو، که امکان اتصال مستقیم به چهار پروب نزدیکی را برای نظارت بر توربین، کمپرسور یا موتور فراهم می‌کند.

تنظیم نقاط تنظیم هشدار مستقیماً از پنل جلو
با کنترل‌های بالا/پایین داخلی، مانیتور سیستم 3300/03 به اپراتورها اجازه می‌دهد آستانه‌های هشدار را با دقت سیگنال پویا ±۰٫۳٪ تنظیم کنند بدون نیاز به ماژول‌های رابط اضافی.

ارسال داده‌های ترانسدیوسر به سیستم‌های کنترل
با استفاده از ارتباط RS422 با نرخ تا ۳۸٫۴ کیلوبود در فواصل تا ۱۲۰۰ متر، مانیتور سیستم 3300/03 داده‌های فرآیندی و لرزشی را به PLCها، سیستم‌های کنترل توزیع‌شده (DCS) یا رایانه‌های فرآیندی در شبکه‌های اتوماسیون ارسال می‌کند.

ادغام با نرم‌افزار مدیریت ماشین‌آلات بنتلی نوادا
The مانیتور سیستم 3300/03 پشتیبانی از پورت‌های اختیاری DDI برای جریان‌دهی مستقیم داده‌ها، که نیاز به پردازنده‌های ارتباطی خارجی را کاهش داده و دقت سیگنال را حفظ می‌کند.

مشخصات

مزیت رقابتی

ارائه‌ی شرایط دقیق سیگنال برای ورودی‌های کلیدفازور
The مانیتور سیستم 3300/03 دقت سیگنال پویا را تا ±۰٫۳٪ و دقت فاز را تا ±۰٫۲° در دمای ۲۵°C تأمین می‌کند و اطمینان حاصل می‌شود که داده‌ها برای محاسبات سرعت و موقعیت روتور قابل اعتماد باشند.

پشتیبانی از تا چهار سنسور کلیدفازور در یک ماژول واحد
The مانیتور سیستم 3300/03 شرایط‌دهی و توزیع چهار سیگنال مستقل را انجام می‌دهد و تعداد ماژول‌های مورد نیاز برای نصب‌های چندسنسوری را کاهش می‌دهد.

تأمین عملکرد کم‌مصرف برای رک‌های متراکم
با مصرف اسمی تنها ۲ وات، یا ۴٫۶ وات در صورت استفاده از گزینه‌های رابط، مانیتور سیستم 3300/03 اجازه می‌دهد تا چندین واحد در یک رک نصب شوند بدون اینکه بودجه‌ی توان تجاوز شود.

فعال‌سازی انتقال داده‌ی طولانی‌مدت از طریق RS422
The مانیتور سیستم 3300/03 تا فاصله‌ی ۱۲۰۰ متر با نرخ انتقال ۳۸٫۴ کیلوبود ارتباط برقرار می‌کند و امکان نظارت متمرکز بر تجهیزات اتوماسیون پراکنده را بدون نیاز به تکرارکننده‌ی سیگنال فراهم می‌سازد.
