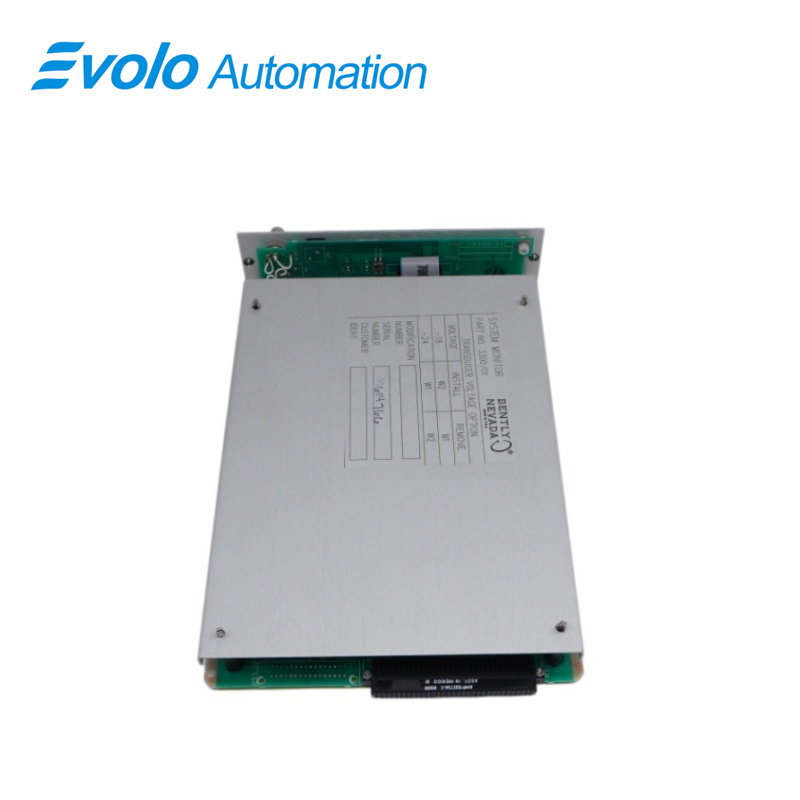

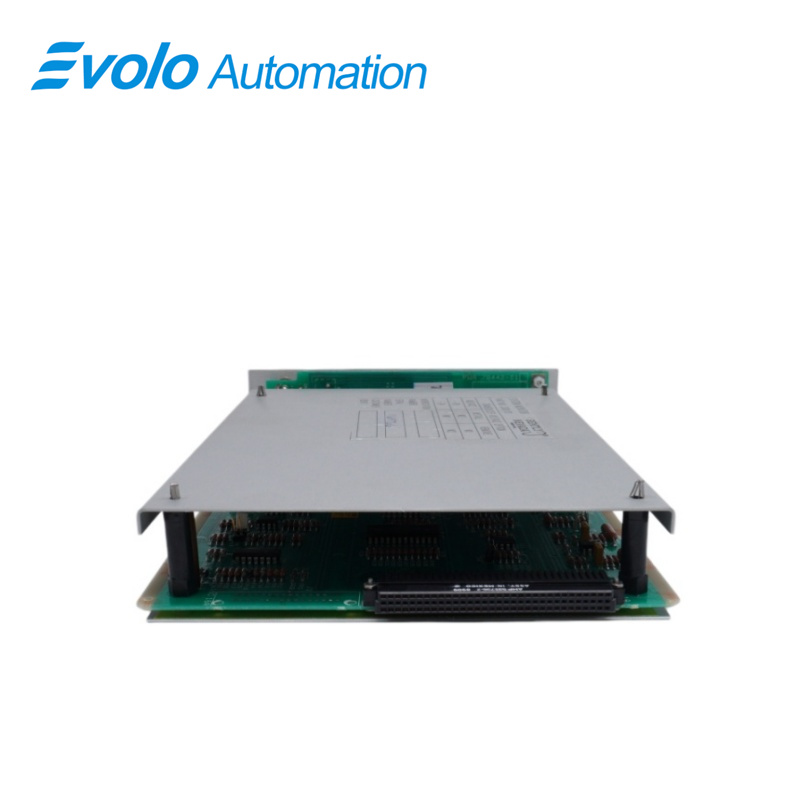

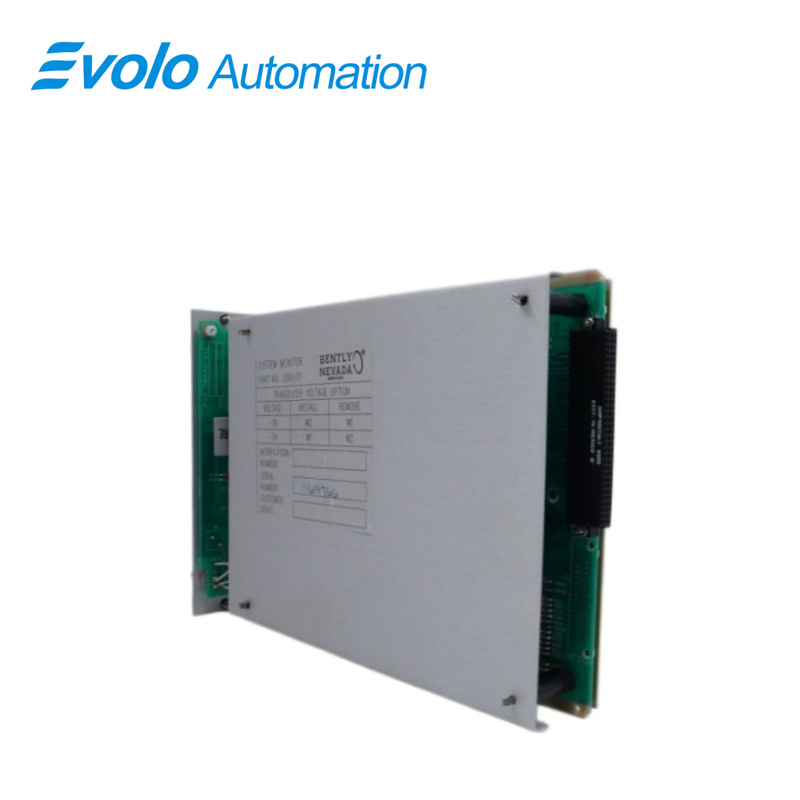

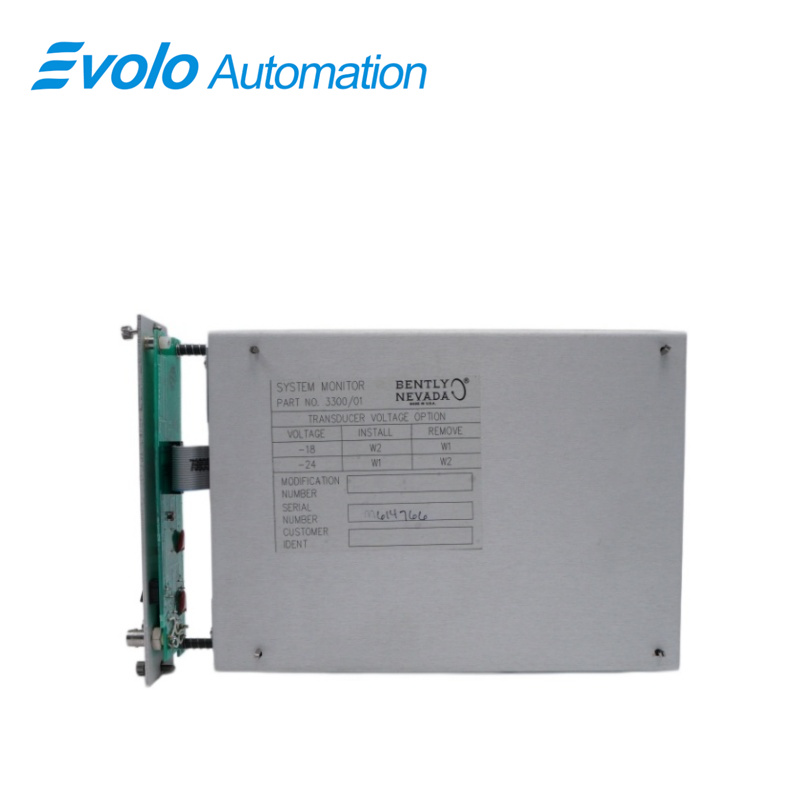

3300/01-systemövervakare

Översikt

Härstammar från:	USA
Varumärke:	Bently Nevada
Modellnummer:	3300/01
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Snabb detaljering

Beskrivning

Den 3300/01-systemövervakare är utformad för centraliserad rackstyrning och operatörsinteraktion i industriella automationsövervakningssystem. Den 3300/01-systemövervakare integrerar buffrade transducersignaler direkt på framsidan, vilket eliminerar behovet av externa tangentbord eller anslutningskort. Med en nominell efforförbrukning på 2 W, eller 3,6 W vid montering av serielgränssnittsalternativet, fungerar 3300/01-systemövervakare effektivt inom standardrackströmförsörjningar.

Den 3300/01-systemövervakare stödjer kontaktslutsingångar för Rack Inhibit, Alarm Reset och Trip Multiply via terminaler på baksidan, vilket möjliggör direkt styrning av skyddsfunktioner. Ingående impedans är 10 kΩ och utgående impedans är 100 Ω, vilket stödjer noggrann signalöverföring inom racken. Drifttemperaturen ligger mellan 0 °C och +65 °C, lagringstemperaturen mellan −40 °C och +85 °C samt luftfuktighet upp till 95 % utan kondensering.

Med valfri seriegränssnittsfunktion tillhandahåller 3300/01-systemövervakare konfigurerbara baudhastigheter upp till 9600, valbar CRC- eller BCC-meddelandekontroll samt upp till 256 adresser via 8 strömbrytare, vilket stödjer val av Allen Bradley- eller Modicon-protokoll för övervakning av automatiserad maskinutrustning.

Tillämpningar

Justera larminställningsvärden med intern omvandling från 8 bitar till 12 bitar
Den 3300/01-systemövervakare omvandlar 8-bitars indata till ett internt 12-bitars värde, vilket möjliggör finare justeringssteg för larm direkt från främre panelen. Med en ingående impedans på 10 kΩ och en utgående impedans på 100 Ω säkerställer 3300/01-systemövervakare exakt signalöverföring samtidigt som operatörer justerar larmgränserna med hjälp av upp- och ned-kontrollerna.

Skicka rackdata till PLC-system med baudhastighet upp till 9600
Den 3300/01-systemövervakare stödjer konfigurerbara baudhastigheter upp till 9600 och tillåter upp till 256 enhetsadresser via 8 hårdvaruströmbrytare. Detta gör att 3300/01-systemövervakare kan kommunicera vibrations- och processvärden till Allen Bradley- eller Modicon-PLC-plattformar med hjälp av CRC- eller BCC-meddelandekontroll.

Erbjud buffrade signalkomponenter för feldiagnostik i fältet
Den 3300/01-systemövervakare levererar buffrade transducersignaler på framsidan, vilket gör det möjligt for tekniker att ansluta testutrustning utan att påverka rackkretsar. Med en nominell efforförbrukning på 2 W, eller 3,6 W med installerad seriell gränssnittsenhet, stödjer 3300/01-systemövervakare kontinuerlig övervakning i flerradsrack.

Specifikationer

Konkurrensfördelar

Minska effektbelastningen i rack till 2 W–3,6 W per modul
Den 3300/01-systemövervakare fungerar vid 2 W i standardkonfiguration och 3,6 W med seriellt gränssnitt, vilket möjliggör installation av flera 3300/01-systemövervakare enheter utan att överskrida effektgränsen för rackströmförsörjningen.

Stödjer upp till 256 kommunikationsadresser i ett racksystem
Med hjälp av 8 adressomkopplare kan 3300/01-systemövervakare 256 valbara noder väljas, vilket möjliggör stora distribuerade övervakningssystem som styrs av flera 3300/01-systemövervakare moduler.

Drift inom 0 °C till +65 °C och förvaring vid -40 °C till +85 °C
Den 3300/01-systemövervakare funktioner i industriella temperaturintervall och tål extrema förvaringsförhållanden, vilket möjliggör installation av 3300/01-systemövervakare i kontrollrum och fältkapslingar.

Välj protokoll och meddelandeverifiering via hårdvaruomkopplare
Den 3300/01-systemövervakare ger CRC- eller BCC-kontroll samt val av Allen Bradley- eller Modicon-protokoll via omkopplingar, vilket möjliggör att 3300/01-systemövervakare kan anslutas direkt till olika PLC-kommunikationsstandarder utan firmwareändring.
