Översikt
Härstammar från: |
USA |
Varumärke: |
Bently Nevada |
Modellnummer: |
31000-16-10-15-063-03-02 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Snabb detaljering
|
Probe med koppling: |
3300 XL 8 mm-probe |
|
Probkabelns längd: |
1,0 m (39 tum) |
|
Standoff Adapter Längd (Alternativ C Mått): |
Minsta längd 1,5 tum (38 mm) |
|
Probträngningsalternativ (Alternativ D Mått): |
6,3 tum |
|
Fittings: |
Två proppar, en 3/4-14 NPT-koppling, en 3/4-14 till 1/2-14 NPT SST-reducer, en kabelklämnipp med tätningsskärmar för följande kablar: • 1/8 till 3/16 tum • 1/4 till 5/16 tum • 5/16 till 3/8 tum |
|
Monteringsgängalternativ: |
3/4-14 NPT (Krävs om avståndsadapteralternativ beställs). |
|
Dimension: |
37x9x8cm |
|
Vikt: |
1.5KG |
Beskrivning

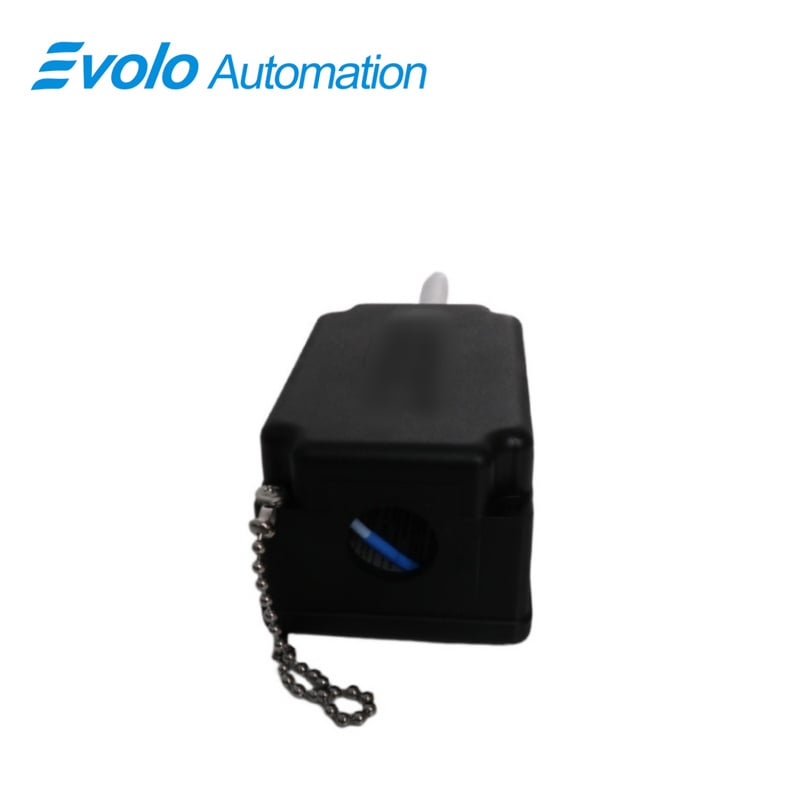

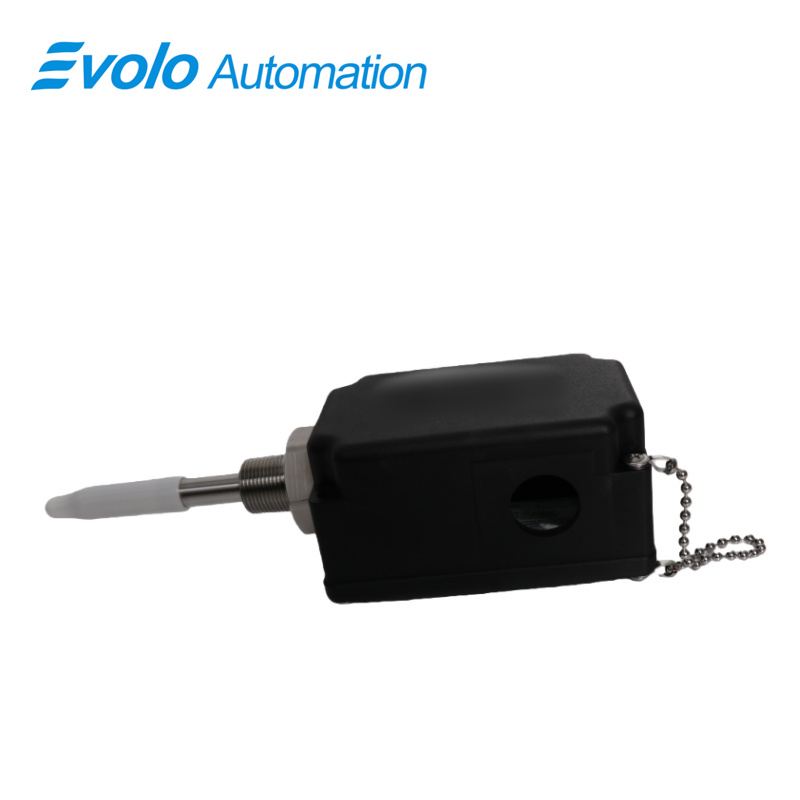

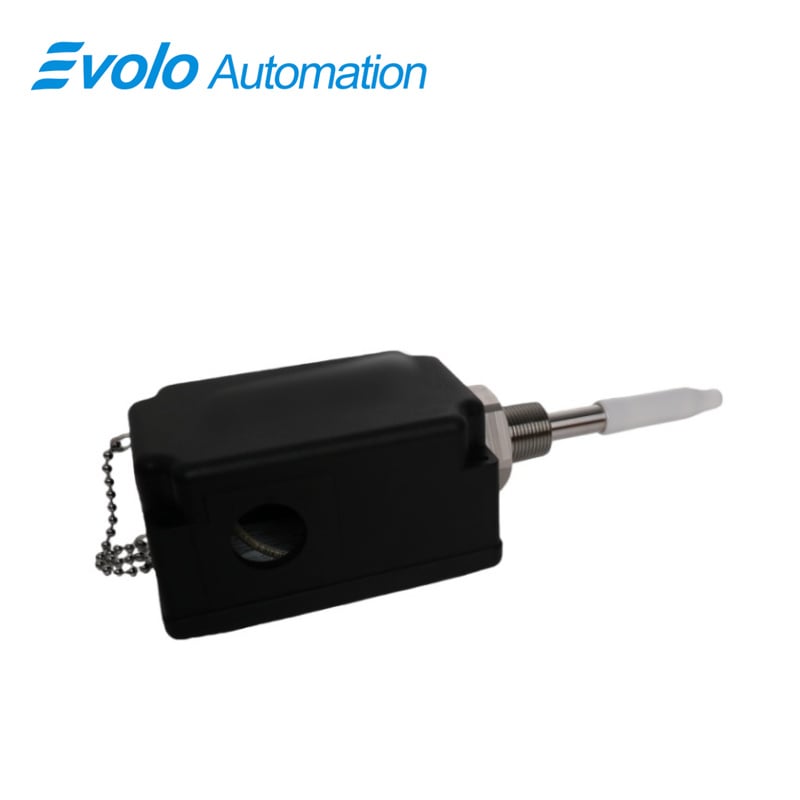

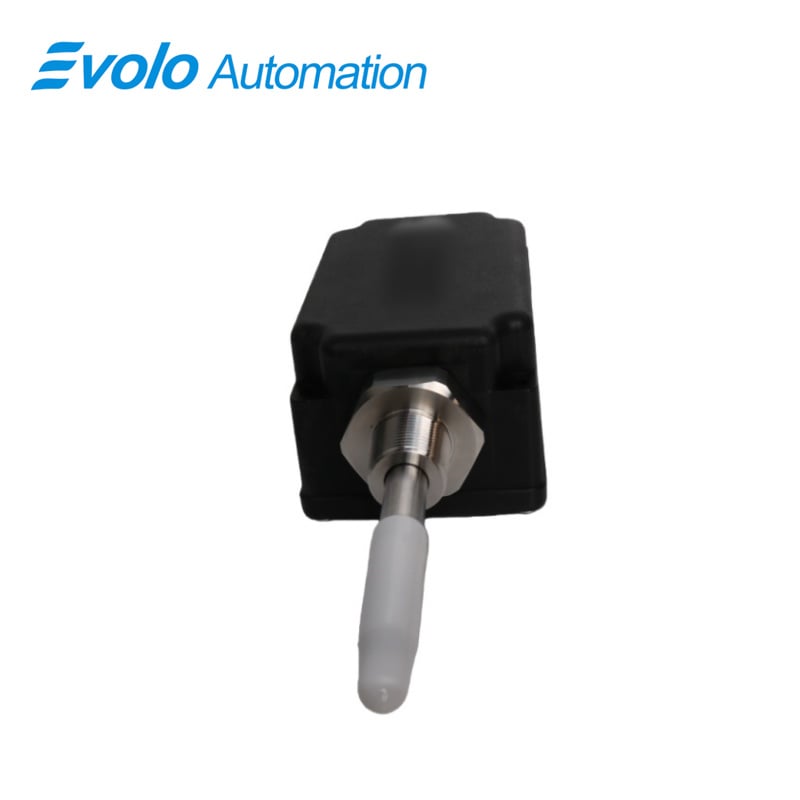

Monteringsenheten för närhetssond 31000-16-10-15-063-03-02 är en robust, högpresterande monteringslösning utformad för industriell automatisering och villkonsövervakningssystem. Den är konstruerad för användning med 3300 XL 8 mm närhetssond och möjliggör exakta mätningar av vibration, position och Keyphasor, samtidigt som den har extern åtkomst för enkel glödjustering eller sondbyte utan att maskinen behöver demonteras. Hölet är tillverkat av glasförfört Polyfenylensulfid (PPS) termoplast med ledande fibrer, vilket ger överlägsen korrosionsbeständighet, hög mekanisk styrka och elektrostatisk avledning. Komponenter i rostfritt stål, inklusive ytterhöljet (AISI 303) och kedjan för hållning av hylsan (AISI 304), säkerställer hållbarhet i tuffa industriella miljöer. Enheten uppfyller skyddsklassning Type 4X och tål stötar på 4 Joule vid temperaturer från −39°C till 115°C, verifierat genom BASEEFA-certifiering. Med flera anslutningsdelar, inklusive NPT-reduceringar och kabelsäkringar, samt en rekommenderad åtdragningsmoment på 29,4 N·m (260 in·lb), säkerställer monteringsenheten 31000-16-10-15-063-03-02 tillförlitlig, säker och repeterbar sondfunktion, fullt kompatibel med API 670-standarder och lämplig för intrinsikt säkra farliga områden vid användning med godkända transducersystem.
Tillämpningar
Applikation 1: Radial montering för vibrationsmätning
Ger säker radial montering av 3300 XL närhetssensorer i turbiner, kompressorer och motorer. Möjliggör exakta vibrations- och lägesavläsningar utan demontering, vilket förbättrar underhållseffektiviteten och minskar driftstopp med upp till 15 %.
Applikation 2: Keyphasor och varvtalsmätning
Underlättar noggranna Keyphasor-referens- och varvtalsmätningar i roterande maskiner, vilket är väsentligt för synkronisering och prediktivt underhåll i processautomatiseringssystem.
Applikation 3: Enkel glappjustering och sensorns utbyte
Gör det möjligt att komma åt sensorer och förlängningskablar utifrån, så att fälttekniker kan justera sensoravstånd eller byta ut sensorer utan att avbryta maskinens drift, vilket sparar arbetstid och ökar drifttiden.
Applikation 4: Förorenade och högtemperaturlastiga miljöer
Glasarmerad PPS-hölje och komponenter i rostfritt stål säkerställer tillförlitlig drift i kemiska, petrokemiska och offshore-anläggningar, tål omgivningstemperaturer från −39°C till 115°C samt hög fuktighet.
Tillämpning 5: Intrinsikt säkra farliga områden
När det används med godkända givarsystem och I.S.-barriärer möjliggör hushållningen installation i farliga miljöer enligt CSA-, ATEX- och IECEx-standarder, vilket säkerställer både operatörsäkerhet och mätintegritet.
Specifikationer
|
Skyddsklassningar : |
Typ 4X-klassning certifierad av Canadian Standards Association (CSA) |
|
Hushållsskivmaterial: |
Glasarmerad polyfenylensulfid (PPS) termoplast med ledande fibrer |
|
Mantelmaterial och fästkedja: |
AISI 304 rostfritt stål |
|
Yttre mantel och yttre skruvar: |
AISI 303 rostfritt stål |
|
O-ringmaterial : |
Neopren |
|
Rekommenderad åtdragningsmoment (fästmutter) : |
29,4 N·m (260 in·lb) |
|
Hållfasthetsstyrka (typisk): |
Yttre sleeve monterades på ett provställ med dess axel parallellt med horisontalplanet och kåpan monterades på yttre sleeve genom ett ändhål |
|
Hållfasthetspåverkansstyrka: |
Certifierad av BASEEFA att klara två separata 4 Joule (3,0 ft·lb) påverkan vid -39°C (-38°F) och vid 115°C (239°F) |
Konkurrensfördelar
Konkurrensfördel 1: Robustt hushållningsmaterial
Glasarmerad PPS-termoplast med ledande fibrer ger utmärkt kemikaliebeständighet, hög slagstyrka och avledning av statisk elektricitet, vilket presterar bättre än traditionella hus i aluminium eller stål.
Konkurrensfördel 2: Komponenter i rostfritt stål
Delar i AISI 303 och 304 rostfritt stål erbjuder överlägsen korrosionsbeständighet och mekanisk hållbarhet, vilket säkerställer lång livslängd i hårda industriella miljöer.
Konkurrensfördel 3: Kompatibilitet med API 670
Fullt kompatibel med API 670-standarder för externt monterade närhetssondshus, vilket garanterar tillförlitlig drift i precisionsmaskinövervaknings- och reglersystem.
Konkurrensfördel 4: Förenklad underhållsåtkomlighet
Extern åtkomst för avståndsjustering och sondbyte eliminerar behovet av maskinmontering, minskar underhållstid och driftstopp samtidigt som mätprecision bibehålls.
Konkurrensfördel 5: Hög slag- och temperaturbeständighet
Certifierad av BASEEFA för att tåla 4 joules slag vid temperaturer från −39°C till 115°C, vilket säkerställer tillförlitlig prestanda i extrema mekaniska och termiska förhållanden.
