Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
PM856AK01 3BSE066490R1 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
PM856AK01 3BSE066490R1 |
|
TYP |
Processorenhet |
|
Dimensioner (L x B x H) |
155 × 130 × 200 mm |
|
Vikt |
1,1 kg |
|
Processtyp |
MPC860 |
|
Klockfrekvens |
24 MHz |
|
Uppsägning |
No |
|
Hög integritet |
No |
|
Minne |
16 MB (från 800xA 5.1 FP4) |
|
RAM tillgänglig för applikation |
10,337 MB (från 800xA 5.1 FP4) |
|
Flash-minne |
Ja |
|
Flash PROM för firmware |
2 MB |
|
Strömförsörjningsaggregat |
24 V DC (19,2–30 V DC) |
|
Energiförbrukning |
180 mA typiskt / 300 mA max |
|
Effektbegränsning |
4,32 W (7,2 W max) |
|
Backupbatteri |
Litium 3,6 V (minnesbackup inkluderad) |
|
Applikationer per styrenhet |
32 |
|
Program per applikation |
64 |
|
Diagram per applikation |
128 |
|
Uppgifter per styrenhet |
32 |
|
Cykeltid |
Ned till 1 ms |
|
Antal cykeltider |
32 |
|
Kommunikationsgränssnitt |
Ethernet (IEEE 802.3, 10 Mbit/s), 2 × RS-232C |
|
Protokoll |
MMS, IAC |
|
CEX-bussmoduler |
Upp till 12 moduler |
|
Modulbusskapacitet |
Max 96 I/O-moduler |
|
Modulbussavskanningstakt |
0–100 ms |
|
Elektrisk modulbussförsörjning |
24 V: max 1,0 A; 5 V: max 1,5 A |
|
Klocksynkronisering |
1 ms mellan AC 800M-styrmoduler (CNCP-protokoll) |
|
Händelseskökapacitet |
Upp till 3000 händelser per OPC-klient |
|
OPC-överföringshastighet |
36–86 händelser/sek; 113–143 datameddelanden/sek |
|
Stabilitet för realtidsklocka |
100 ppm (~1 timme/år) |
Beskrivning

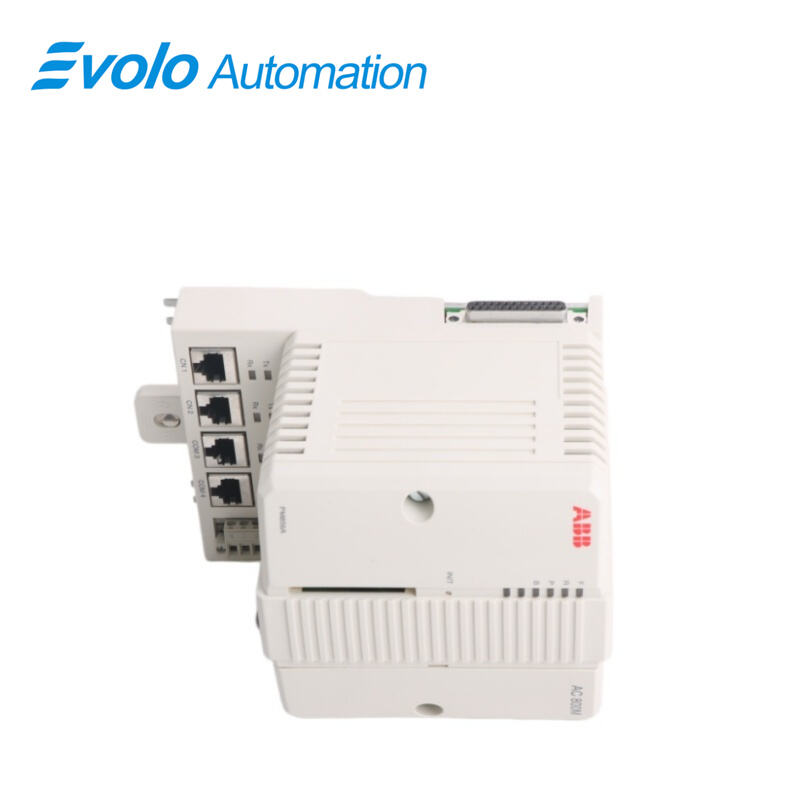

CPU-kortet innehåller mikroprocessorn och RAM-minnet, en realtidsklocka, LED-indikatorer, INIT-knapp och ett CompactFlash-gränssnitt.

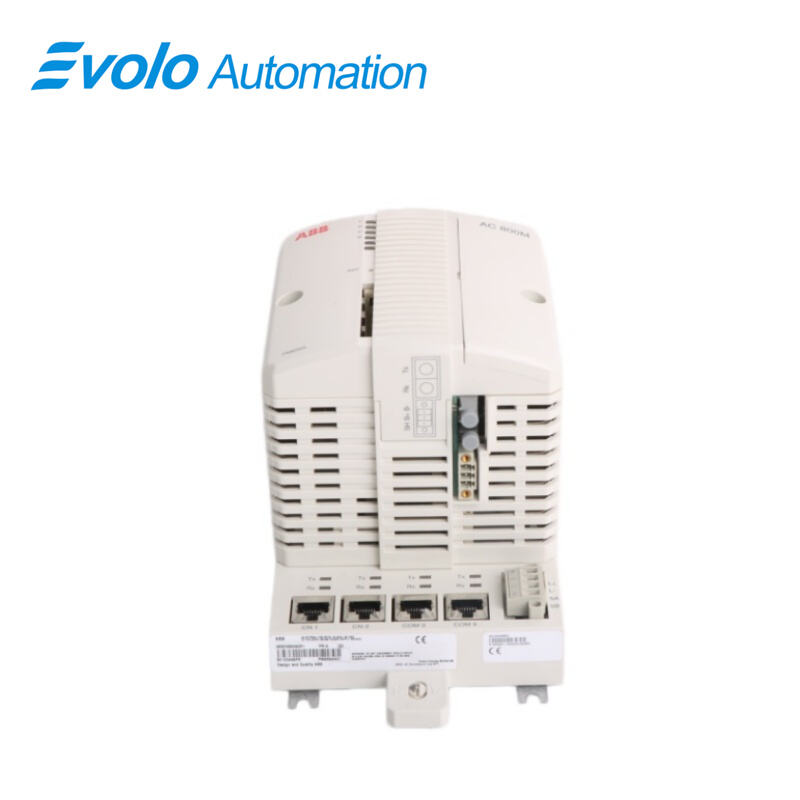

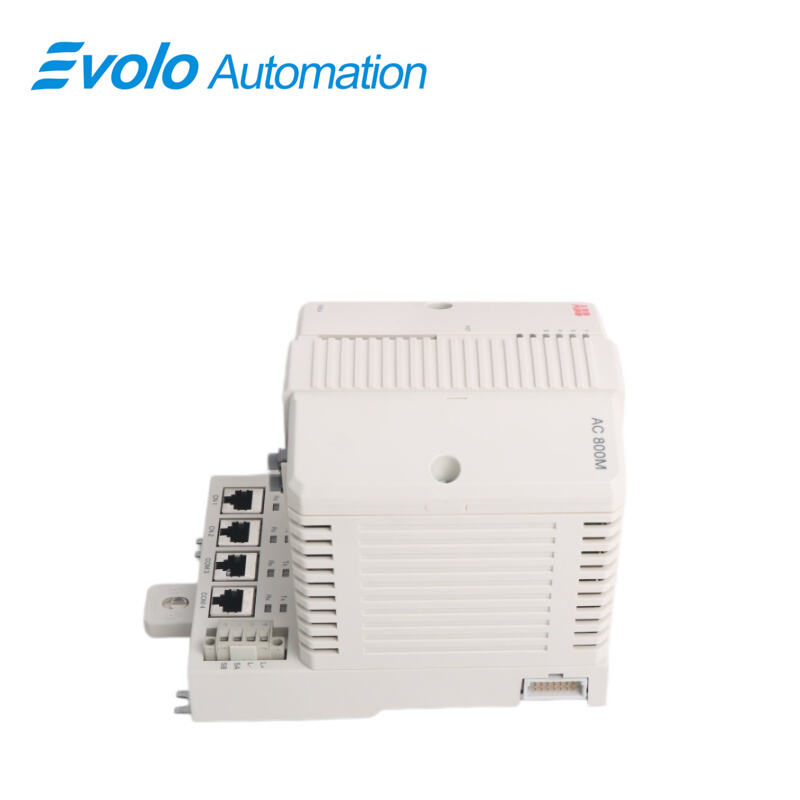

Styrmodulens PM856AK01 3BSE066490R1 bottenplatta har två RJ45-Ethernetportar (CN1, CN2) för anslutning till kontrollnätverket samt två RJ45-serieportar (COM3, COM4). En av serieportarna (COM3) är en RS-232C-port med modemkontrollsignaler, medan den andra porten (COM4) är galvaniskt isolerad och används för anslutning av ett konfigureringsverktyg.

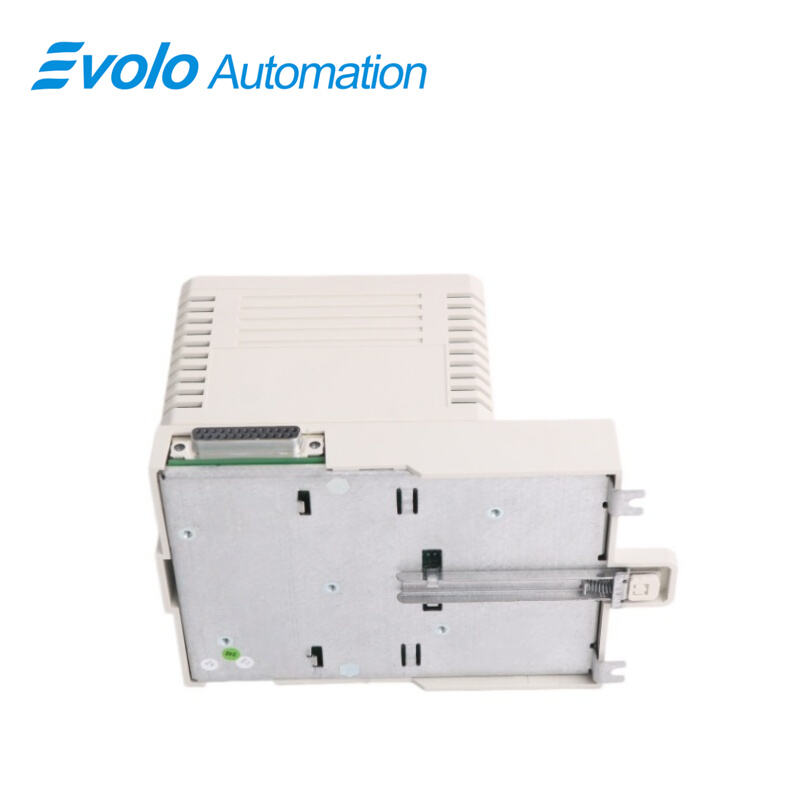

Enkla procedurer för montering/avmontering på DIN-skinna med hjälp av den unika glid- och lås-mekanismen. Alla basplattor levereras med en unik Ethernet-adress som ger varje CPU en hårdvaruidentitet. Adressen finns på etiketten med Ethernet-adress som är fäst på TP830-basplattan.
Miljö och certifiering
|
Parameter |
Värde |
|
Driftstemperatur |
0 °C till +55 °C (+32 °F till +131 °F) |
|
Lagringstemperatur |
-40 °C till +70 °C (-40 °F till +158 °F) |
|
Temperaturändringshastighet |
3 °C/min (IEC/EN 61131-2) |
|
Föroreningsgrad |
Grad 2 (IEC/EN 61131-2) |
|
Korrosionsskydd |
G3 (i enlighet med ISA 71.04) |
|
Relativ luftfuktighet |
5–95 % RF (utan kondensering) |
|
Bullerutsläpp |
< 55 dB(A) |
|
Vibration |
10–50 Hz: 0,0375 mm; 50–150 Hz: 0,5 g; 5–500 Hz: 0,2 g |
|
Utnämnd isolationspänning |
500 V AC |
|
Dielektrisk testspänning |
50 V |
|
Skyddsklass |
IP20 (EN 60529, IEC 529) |
|
Höjd över havet |
Upp till 2000 m (IEC/EN 61131-2) |
|
Utsläppsnormer |
EN 61000-6-4 |
|
Immunitetsstandarder |
EN 61000-6-2 |
|
Miljökategori |
Industriell |
|
CE-märke |
Ja |
|
Elsäkerhetsnormer |
EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201 |
|
Godkännande för farliga områden |
cULus klass 1, zon 2; AEx nA IIC T4; Ex nA IIC T4Gc X |
|
Marina certifieringar |
ABS, BV, DNV-GL, LR |
|
TÜV-godkännande |
No |
|
ROHS-kompatibilitet |
EU RoHS, UAE RoHS, CN RoHS |
|
WEEE-kompatibilitet |
DIREKTIV 2012/19/EU |
Tillämpningar
Kemiska anläggningar: Komplex sekventiell styrning av flerenhetsreaktorer.
Farmaceutiska anläggningar: Förfinad processstyrning i enlighet med GAMP-standarder.
Livsmedelsfabriker: Automatiserade batchsystem och storskalig fyllningslinjehantering.
Stålverk (metallurgiska anläggningar): Hjälpproduktionslinjer, kylvattensystem och energiövervakning.
Avloppsreningsverk: Distribuerad PLC-nätverksanslutning och central schemaläggning för hela anläggningen.
Funktioner och fördelar
Tillförlitlighet och enkla felidentifieringsrutiner
Modularitet, vilket möjliggör stegvis utbyggnad
IP20-klassskydd utan krav på skyddskåpor
Styrningen kan konfigureras med 800xA Control Builder
Styrningen har full EMC-certifiering
Maskinvara baserad på standarder för optimal kommunikationsanslutning (Ethernet, PROFIBUS DP osv.)
Vanliga frågor
Q: Vilken hårdvara krävs för att PM856AK01 3BSE066490R1 ?
A: Det PM856AK01 3BSE066490R1 innehåller en PM856A-CPU-modul och en TP830-uttagsterminalenhet.
Fråga: Är dess artikelnummer PM856AK01 3BSE066490R1 unik?
A: Ja, den PM856AK01 3BSE066490R1 använder 3BSE066490R1 som en unik ABB-beställningskod för att identifiera detta specifika kit.
F: Innehåller PM856AK01 3BSE066490R1 stödja CPU-redundans?
A: Nej. PM856AK01 3BSE066490R1 stödjer inte CPU-redundans. För redundans rekommenderas modellerna PM861 eller PM864 och senare.
Fråga: Hur mycket mer minne har PM856AK01 3BSE066490R1 jämfört med PM851?
A: Det PM856AK01 3BSE066490R1 har 16 MB minne, vilket är dubbelt så mycket som PM851:s 8 MB kapacitet.
F: Innehåller PM856AK01 3BSE066490R1 heta utbyten?
Svar: CPU:n i PM856AK01 3BSE066490R1 kan tekniskt sett tas bort från kontaktdosen även när den är strömförsedd, men detta rekommenderas inte under produktion; anslutningen till kontaktdosen måste förbli säker.
