PM856AK01 3BSE066490R1 প্রসেসর ইউনিট, চীনে PM856AK01 3BSE066490R1 প্রসেসর ইউনিট নির্মাতা, সরবরাহকারী, কারখানা

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	PM856AK01 3BSE066490R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

প্যারামিটার	মান
মডেল	PM856AK01 3BSE066490R1
প্রকার	প্রসেসর ইউনিট
মাত্রা (L x W x H)	১৫৫ × ১৩০ × ২০০ মিমি
ওজন	1.1 কেজি
প্রসেসর ধরন	MPC860
ক্লক ফ্রিকুয়েন্সি	24 MHz
ছাঁটাই	No
উচ্চ অখণ্ডতা	No
মেমরি	১৬ এমবি (800xA 5.1 FP4 থেকে)
অ্যাপ্লিকেশনের জন্য উপলব্ধ RAM	১০.৩৩৭ এমবি (৮০০xA ৫.১ FP৪ থেকে)
ফ্ল্যাশ মেমোরি	হ্যাঁ
ফার্মওয়্যারের জন্য ফ্ল্যাশ PROM	২ এমবি
পাওয়ার সাপ্লাই	২৪ ভি ডিসি (১৯.২–৩০ ভি ডিসি)
পাওয়ার খরচ	সাধারণত ১৮০ মিএ, সর্বোচ্চ ৩০০ মিএ
শক্তি অপচয়	৪.৩২ ওয়াট (সর্বোচ্চ ৭.২ ওয়াট)
ব্যাকআপ ব্যাটারি	লিথিয়াম ৩.৬ ভি (মেমরি ব্যাকআপ অন্তর্ভুক্ত)
প্রতি কন্ট্রোলারে অ্যাপ্লিকেশন সংখ্যা	32
প্রতি অ্যাপ্লিকেশনে প্রোগ্রাম সংখ্যা	64
প্রতি অ্যাপ্লিকেশনে ডায়াগ্রাম সংখ্যা	128
প্রতি কন্ট্রোলারে টাস্ক সংখ্যা	32
চক্র সময়	১ মিলিসেকেন্ড পর্যন্ত
সাইকেল সময়ের সংখ্যা	32
যোগাযোগ ইন্টারফেস	ইথারনেট (IEEE 802.3, 10 মেগাবিট/সেকেন্ড), 2 × RS-232C
প্রোটোকল	MMS, IAC
CEX বাস মডিউল	সর্বোচ্চ ১২টি মডিউল
মডিউলবাস ক্ষমতা	সর্বোচ্চ ৯৬টি I/O মডিউল
মডিউলবাস স্ক্যান হার	০–১০০ মিলিসেকেন্ড
বৈদ্যুতিক মডিউলবাস সরবরাহ	24 V: সর্বোচ্চ 1.0 A; 5 V: সর্বোচ্চ 1.5 A
ঘড়ি সমকালীনকরণ	aC 800M কন্ট্রোলারগুলির মধ্যে ১ মিলিসেকেন্ড (CNCP প্রোটোকল)
ইভেন্ট কিউ ক্ষমতা	প্রতি OPC ক্লায়েন্টে ৩০০০ ইভেন্ট পর্যন্ত
OPC ট্রান্সমিশন হার	৩৬–৮৬ ইভেন্ট/সেকেন্ড; ১১৩–১৪৩ ডেটা মেসেজ/সেকেন্ড
রিয়েল-টাইম ঘড়ির স্থিতিশীলতা	১০০ ppm (~১ ঘণ্টা/বছর)

বিবরণ

সিপিইউ বোর্ডে মাইক্রোপ্রসেসর এবং RAM মেমরি, রিয়েল-টাইম ঘড়ি, LED ইন্ডিকেটর, INIT পুশ বাটন এবং কম্প্যাক্টফ্ল্যাশ ইন্টারফেস অন্তর্ভুক্ত রয়েছে।

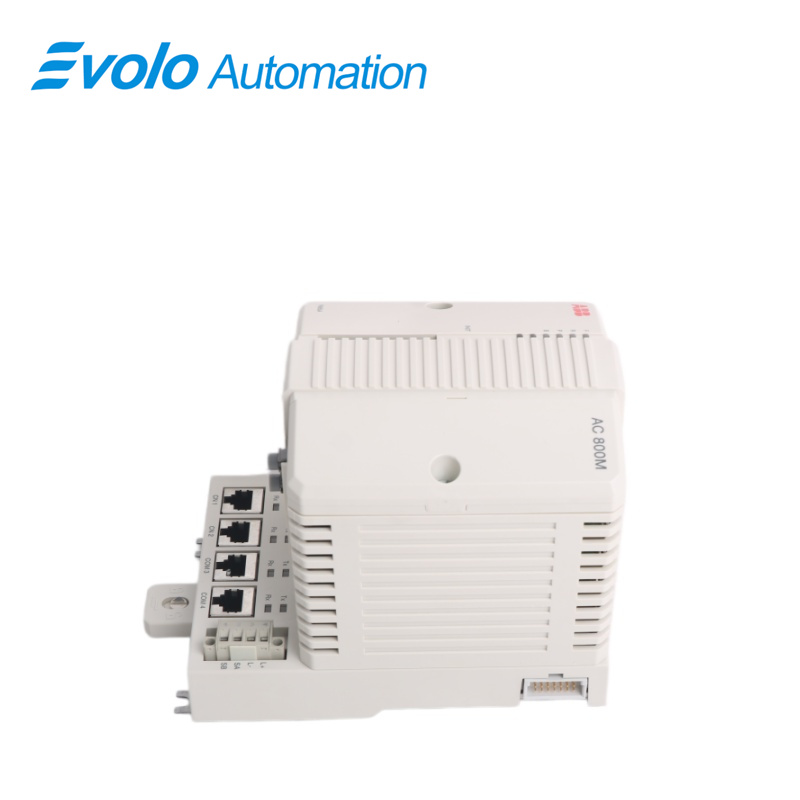

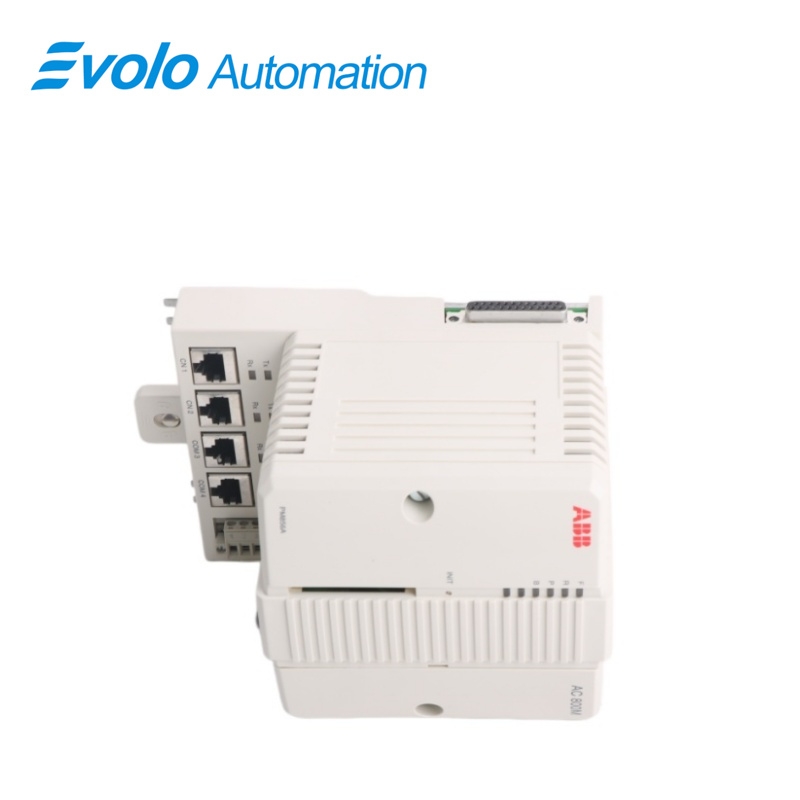

বেস প্লেট অফ দ্য PM856AK01 3BSE066490R1 কন্ট্রোলারের দুটি RJ45 ইথারনেট পোর্ট (CN1, CN2) রয়েছে কন্ট্রোল নেটওয়ার্কের সাথে সংযোগের জন্য, এবং দুটি RJ45 সিরিয়াল পোর্ট (COM3, COM4)। সিরিয়াল পোর্টগুলির মধ্যে একটি (COM3) একটি RS-232C পোর্ট যাতে মডেম নিয়ন্ত্রণ সংকেত রয়েছে, অপর পোর্টটি (COM4) আইসোলেটেড এবং কনফিগারেশন টুলের সংযোগের জন্য ব্যবহৃত হয়।

অনন্য স্লাইড ও লক যান্ত্রিক ব্যবস্থা ব্যবহার করে সহজ ডিআইএন রেল আটকানো/ছাড়ার পদ্ধতি। সমস্ত বেস প্লেটে একটি অনন্য ইথারনেট ঠিকানা প্রদান করা হয়েছে যা প্রতিটি CPU-কে একটি হার্ডওয়্যার পরিচয় প্রদান করে। এই ঠিকানাটি TP830 বেস প্লেটে লাগানো ইথারনেট ঠিকানা লেবেলে পাওয়া যায়।

পরিবেশ এবং সার্টিফিকেশন

প্যারামিটার	মান
চালু তাপমাত্রা	0°C থেকে +55°C (+32°F থেকে +131°F)
সংরক্ষণ তাপমাত্রা	-40°C থেকে +70°C (-40°F থেকে +158°F)
তাপমাত্রা পরিবর্তনের হার	3°C/মিনিট (IEC/EN 61131-2)
পরিবেশ পর্যায়	ডিগ্রি ২ (IEC/EN 61131-2)
ক্ষয় রোধ	G3 (ISA 71.04 অনুযায়ী)
আপেক্ষিক আর্দ্রতা	৫–৯৫% আরএইচ (অ-ঘনীভূত)
শব্দ উত্সর্গ	< 55 dB(A)
কম্পন	10–50 হার্টজ: 0.0375 মিমি; 50–150 হার্টজ: 0.5 g; 5–500 হার্টজ: 0.2 g
নির্ধারিত আইসোলেশন ভোল্টেজ	৫০০ ভোল্ট এসি
ডাই-ইলেকট্রিক পরীক্ষা ভোল্টেজ	50 ভি
সুরক্ষা শ্রেণী	IP20 (EN 60529, IEC 529)
উচ্চতা	সর্বোচ্চ ২০০০ মিটার (IEC/EN 61131-2)
নির্গমন মান	EN 61000-6-4
অপ্রভাবিত থাকার মানদণ্ড	EN 61000-6-2
পরিবেশগত শ্রেণি	শিল্প
CE মার্ক	হ্যাঁ
বৈদ্যুতিক নিরাপত্তা মান	EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
বিপজ্জনক অবস্থান অনুমোদন	cULus ক্লাস ১, জোন ২; AEx nA IIC T4; Ex nA IIC T4Gc X
মেরিন প্রমাণপত্র	ABS, BV, DNV-GL, LR
টিউভি অনুমোদন	No
ROHS অনুবর্তন	ইইউ রোহস, ইউএইচএ রোহস, সিএন রোহস
ওয়েসি অনুযায়ী অনুপালন	ডিরেক্টিভ ২০১২/১৯/ইইউ

প্রয়োগ

রাসায়নিক কারখানা: বহু-ইউনিট রিঅ্যাক্টরের জটিল ধারাবাহিক নিয়ন্ত্রণ।

ঔষধ উৎপাদন কারখানা: জিএএমপি মানদণ্ড অনুযায়ী উন্নত প্রক্রিয়া নিয়ন্ত্রণ।

খাদ্য কারখানা: স্বয়ংক্রিয় ব্যাচিং সিস্টেম এবং বৃহৎ স্কেল ফিলিং লাইন ব্যবস্থাপনা।

ইস্পাত কারখানা (ধাতুবিদ্যা কারখানা): সহায়ক উৎপাদন লাইন, শীতলীকরণ জল সিস্টেম এবং শক্তি মনিটরিং।

জল পরিশোধন কারখানা: গোটা কারখানাজুড়ে বিতরিত PLC নেটওয়ার্কিং এবং কেন্দ্রীয় সময়সূচী পরিচালনা।

বৈশিষ্ট্য এবং সুবিধা

বিশ্বস্ততা এবং সরল ত্রুটি নির্ণয় পদ্ধতি

মডিউলার ডিজাইন, যা ধাপে ধাপে সম্প্রসারণের অনুমতি দেয়

আবাসন ছাড়াই IP20 শ্রেণির সুরক্ষা

কন্ট্রোলারটি 800xA কন্ট্রোল বিল্ডার দিয়ে কনফিগার করা যেতে পারে

কন্ট্রোলারটির পূর্ণ EMC সার্টিফিকেশন রয়েছে

অপ্টিমাম যোগাযোগ সংযোগের জন্য মানদণ্ড অনুসারে তৈরি হার্ডওয়্যার (ইথারনেট, PROFIBUS DP, ইত্যাদি)

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: কোন হার্ডওয়্যার এটি PM856AK01 3BSE066490R1 অন্তর্ভুক্ত?
A: The PM856AK01 3BSE066490R1 এটিতে একটি PM856A CPU মডিউল এবং একটি TP830 সকেট টার্মিনাল ইউনিট অন্তর্ভুক্ত রয়েছে।

প্রশ্ন: এর পার্ট নম্বরটি PM856AK01 3BSE066490R1 বিশেষ করে?
উত্তর: হ্যাঁ, PM856AK01 3BSE066490R1 এই নির্দিষ্ট কিটটি চিহ্নিত করার জন্য ABB-এর অনন্য অর্ডার কোড হিসাবে 3BSE066490R1 ব্যবহার করে।

প্রশ্ন: এই PM856AK01 3BSE066490R1 cPU রিডান্ড্যান্সি সমর্থন করে?
উত্তর: না। PM856AK01 3BSE066490R1 cPU রিডান্ড্যান্সি সমর্থন করে না। রিডান্ড্যান্সির জন্য PM861 বা PM864 এবং পরবর্তী মডেলগুলি সুপারিশ করা হয়।

প্রশ্ন: এটি কতটা অতিরিক্ত মেমরি সমর্থন করে? PM856AK01 3BSE066490R1 pM851-এর তুলনায় কী সুবিধা রয়েছে?
A: The PM856AK01 3BSE066490R1 এর ১৬ এমবি মেমরি রয়েছে, যা PM851-এর ৮ এমবি ক্ষমতার দ্বিগুণ।

প্রশ্ন: এই PM856AK01 3BSE066490R1 হট-সোয়াপিং সমর্থন করে?
উত্তর: PM856AK01 3BSE066490R1 প্রযুক্তিগতভাবে এটি চালু অবস্থায় সকেট থেকে সরানো যায়, কিন্তু উৎপাদনের সময় এটি সুপারিশ করা হয় না; সকেট সংযোগটি সুরক্ষিত থাকতে হবে।
