Siemens SIMATIC S7-300 FM 352 elektronický riadiaci modul pre kľúčové zariadenia 6ES7352-1AH01-0AE0
Výrobca: Siemens
Stav: Nový
Dodacia lehota: Skladom
Pôvod: Nemecko
Záruka: 12 mesiacov
E-mail: [email protected]
whatsApp: +86-18150117685
- Prehľad
- Prehľad produktu
- Kľúčové funkcie
- Oficiálne špecifikácie
- Často kladené otázky
- Poznámky o kompatibilite a objednávaní
- Najpredávanejšie modely
- Odporúčané výrobky
Prehľad
Siemens • SIMATIC S7-300 FM 352

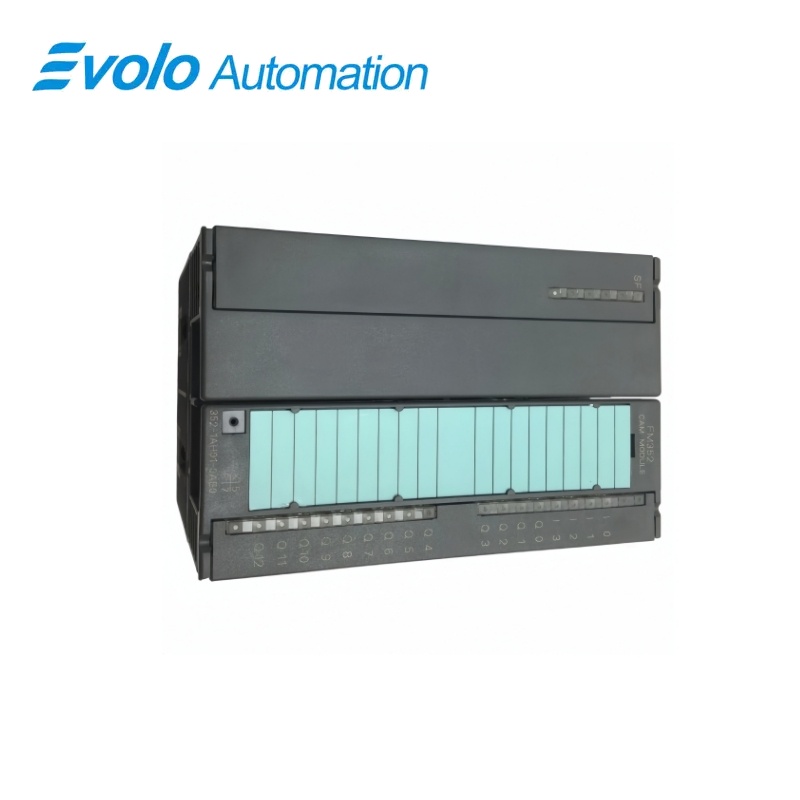

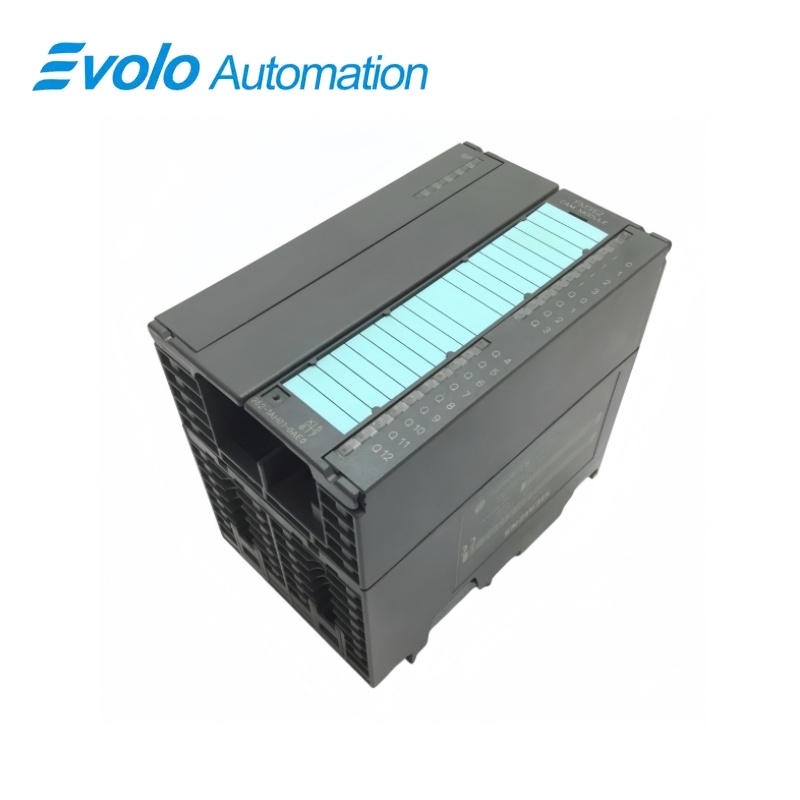

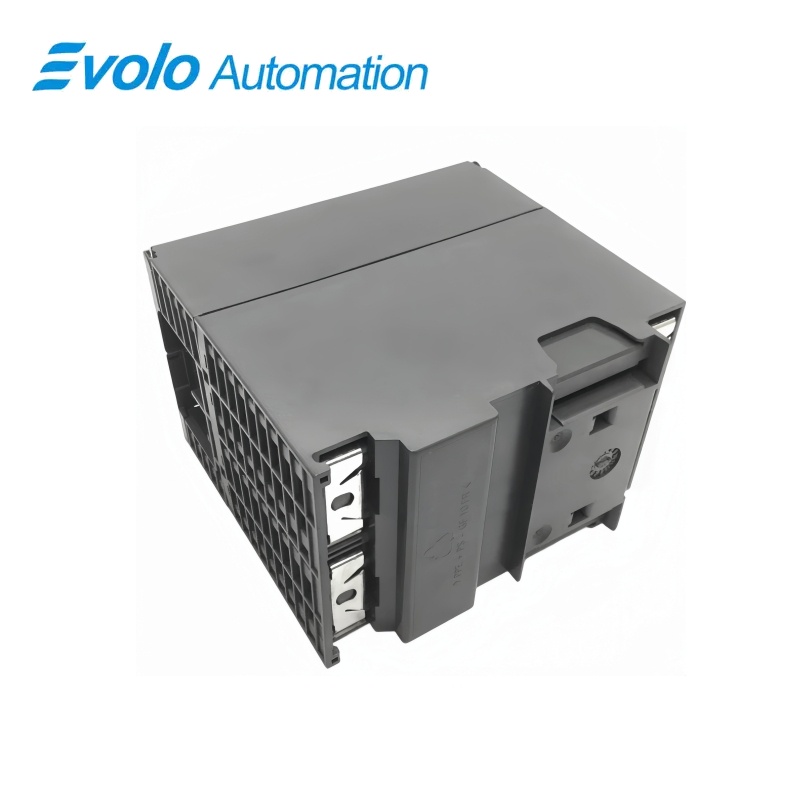

6ES7352-1AH01-0AE0 SIMATIC S7-300 FM 352 elektronický ovládač kamových mechanizmov
FM 352 je elektronický ovládač kamových mechanizmov pre sériu S7-300, ktorý vyhodnocuje spätnú väzbu polohy a nezávisle od cyklu CPU riadi nakonfigurované výstupy kamových mechanizmov.
Na prvý pohľad
| Značka | Siemens |
|---|---|
| Model | 6ES7352-1AH01-0AE0 |
| Typ produktu | Funkčný modul pre elektronické riadenie kľukových mechanizmov |
| Hlavná funkcia | Generuje polohovo závislé prepínače signálov z návratovej informácie kóderu a nakonfigurovaných kamových dráh |
| Aplikácia alebo kompatibilná séria | Stroje S7-300 vyžadujúce elektronické kamové riadenie a výstupy synchronizované s kóderom |
Presná identifikácia
Porovnajte 6ES7352-1AH01-0AE0 znak po znaku a potvrďte úplné označenie elektronického kamového regulátora SIMATIC S7-300 FM 352.
Usporiadanie rozhraní
Pred zapojením náhradného zariadenia potvrďte napájanie, porty, priemyselné pripojenia a požadované príslušenstvo.
Kontrola konfigurácie
Zachovaj schválený inžiniersky projekt, sieťové parametre a aplikačné údaje používané nainštalovaným systémom.
Prehľad produktu
FM 352 je elektronický ovládač kamových mechanizmov pre sériu S7-300, ktorý vyhodnocuje spätnú väzbu polohy a nezávisle od cyklu CPU riadi nakonfigurované výstupy kamových mechanizmov.
Nakonfigurované kamové dráhy generujú opakovateľné polohovo závislé prepínače. Modul vyhodnocuje pripojený polohový kóder. Parametre a diagnostika sa spravujú v projekte S7-300.
Kľúčové funkcie
Elektronické kamové riadenie
Nakonfigurované kamové dráhy generujú opakovateľné polohovo závislé prepínače.
Návratová informácia kóderu
Modul vyhodnocuje pripojený polohový kóder.
Integrácia do S7-300
Parametre a diagnostika sa spravujú v projekte S7-300.
Oficiálne špecifikácie
| Napätie napájania | 24 V DC |
|---|---|
| Povolený rozsah napájania | 20,4 až 28,8 V DC |
| Prúd základnej zbernice | maximálne 100 mA |
| Spotreba energie | 8,1 W typicky |
| Prúd napájania pola | 200 mA maximálne z L+ pre enkodery a digitálne vstupy/výstupy |
| Výstupy napájania enkodéra | 5,2 V / 300 mA a 24 V / 300 mA |
| Typy vstupov enkodera | Inkrementálny enkóder alebo absolútny enkóder |
| Symetrické rozhranie enkodera | 5 V RS-422, až 1 MHz |
| Asymetrické rozhranie enkodera | 24 V; až 50 kHz pri 25 m alebo 25 kHz pri 100 m |
| Digitálne vstupy | 4 vstupy, 24 V DC |
| Digitálne výstupy | 13 výstupov, 24 V DC / 0.5 A, chránené proti skratu |
| Frekvencia prepínania výstupu | maximálne 500 Hz pri rezistívnej záťaži; maximálne 0.5 Hz pri induktívnej záťaži |
| Kapacita kamienkov | Až 128 kamienkov |
| Cyklus spracovania kamienkov | 20,48 µs pre 16 kamienkov až 163,84 µs pre 128 kamienkov |
| Aktualizácia spätného kontrolovania modulu | 4 ms; 1 ms so systémom merania impulzov |
| Rozmery modulu | 80 × 125 × 120 mm |
| Hmotnosť zariadenia | Približne 530 g |
Často kladené otázky
Aké údaje o stroji je potrebné zachovať pre kamový regulátor 6ES7352-1AH01-0AE0?
Uložte každú kamovú dráhu, nastavenie enkodera, referenčný bod a priradenie výstupov.
Ako sa poskytuje informácia o polohe kamovému regulátoru 6ES7352-1AH01-0AE0?
Pripojte nakonfigurovaný enkoder pomocou overeného typu signálu a zapojenia.
Ktorá nainštalovaná konfigurácia by mala byť zaznamenaná pred výmenou kamového regulátora 6ES7352-1AH01-0AE0?
Zaznamenajte nakonfigurované adresy, zapojenie vodičov, parametre, firmvér a susedné hardvérové zariadenia pred odstránením.
Aké identifikačné údaje musia sedieť pri výbere kamového regulátora 6ES7352-1AH01-0AE0?
Zhoda musí byť úplná – číslo výrobku, hardvérová revízia a všetky možnosti používané v nainštalovanom systéme.
Ako majú technici manipulovať s kamovým regulátorom 6ES7352-1AH01-0AE0?
Izolujte postihnuté zariadenie a počas výmeny dodržiavajte opatrenia proti elektrostatickým výbojom prostredníctvom uzemnenia.
Ktoré kontroly sú po inštalácii kamového regulátora 6ES7352-1AH01-0AE0 povinné?
Overte napájanie, diagnostiku, komunikáciu, signály z pola a úplnú schválenú funkciu stroja alebo závodu.
Kedy by sa mala vizuálne podobná jednotka použiť namiesto kamového ovládača 6ES7352-1AH01-0AE0?
Vizuálne podobnú jednotku použite len vtedy, ak inžinierstvo potvrdí úplnú elektrickú, mechanickú a softvérovú kompatibilitu.
Poznámky o kompatibilite a objednávaní
Zoznam kompatibility
- Zabezpečte zhodu elektrického rozhrania enkodéra a jeho rozlíšenia.
- Obnovte schválenú tabuľku kameňov a referenčné údaje.
- Otestujte všetky prepínacie body pri bezpečnej rýchlosti.
