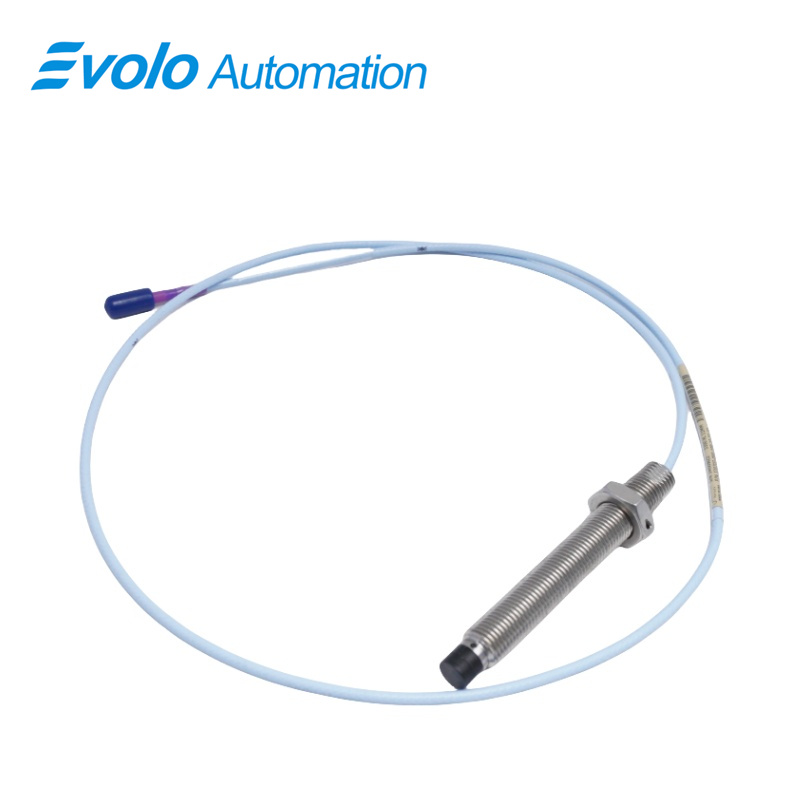

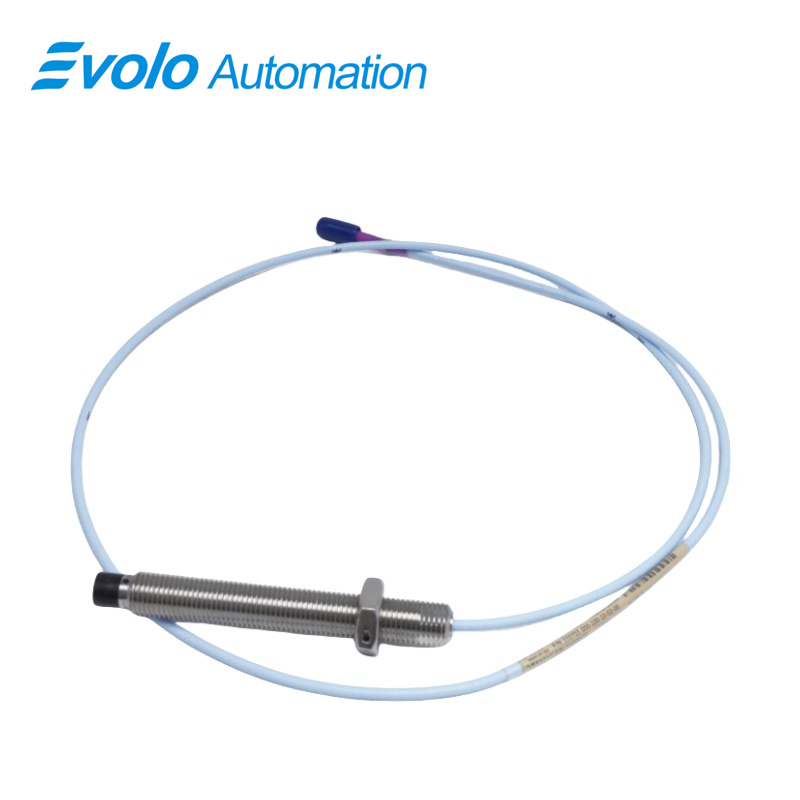

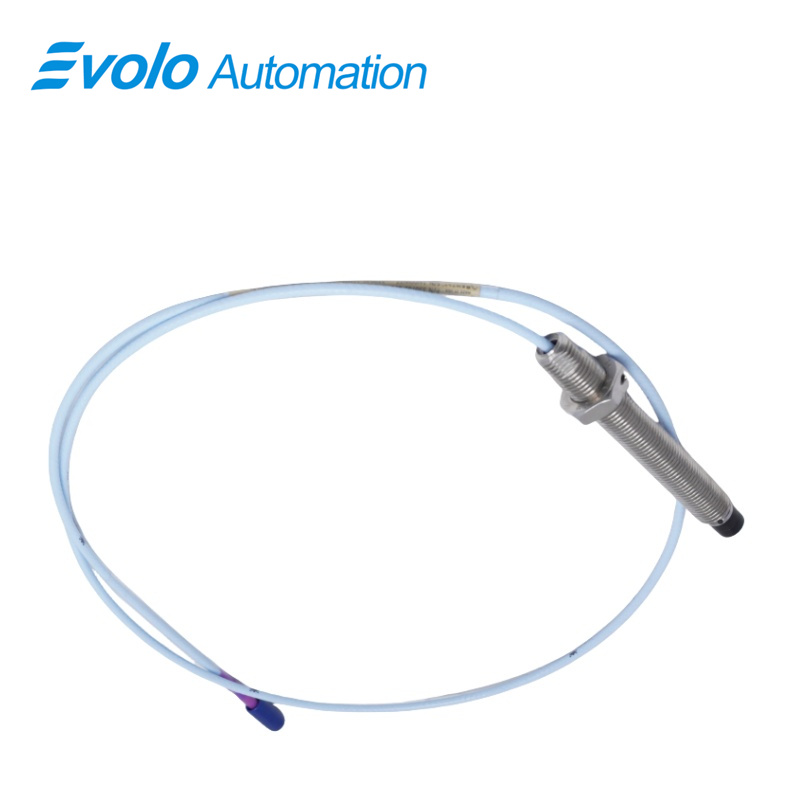

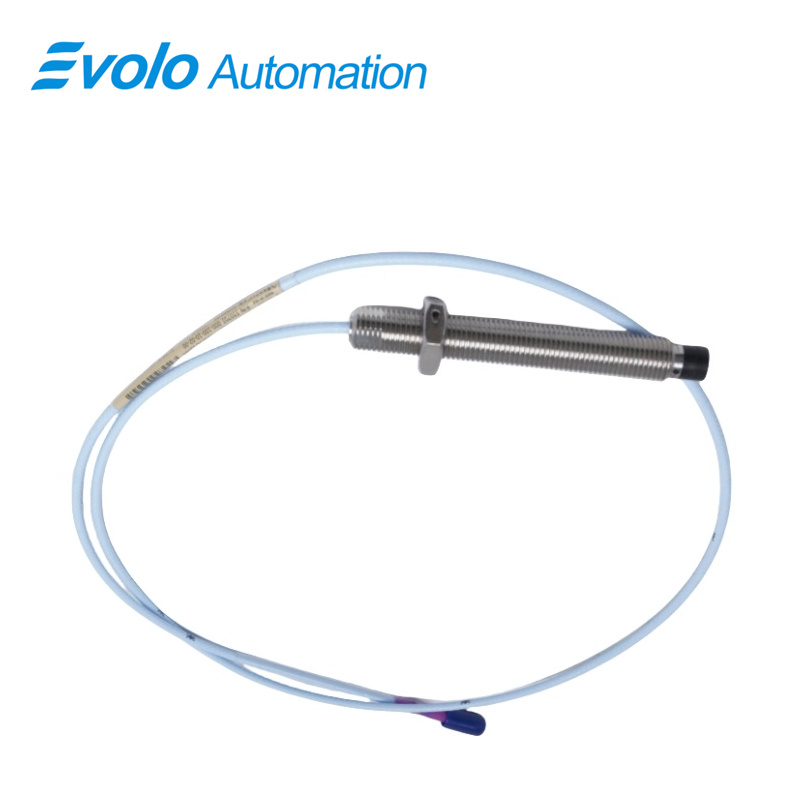

330703-000-100-10-02-05 3300 XL 11 mm snímač blízkosti

Prehľad

Miesto pôvodu:	USA
Názov značky:	Bently Nevada
Číslo modelu:	330703-000-100-10-02-05
Minimálne množstvo objednávky:	1
Podrobnosti o balení:	Originálny nový, uzatvorený v továrni
Čas dodania:	5-7 dní
Platobné podmienky:	T/T
Zásobovateľnosť:	Na sklade

Rýchly detail

Popis

Snímač blízkosti 3300 XL 11 mm (330703-000-100-10-02-05) je vysokej presnosti, nepriestupný snímač špeciálne navrhnutý pre pokročilé monitorovanie vibrácií a posunov v priemyselnej automatizácii a rotujúcich strojoch. S výstupnou citlivosťou 3,94 V/mm (100 mV/mil) tento snímač umožňuje presné meranie axiálnych (posuvných) polôh, rozdielnej expanzie ramena, polôh tyče a fázových referenčných signálov na strojoch s klznými ložiskami. Veľký hrot snímača s priemerom 11 mm umožňuje výrazne dlhší lineárny rozsah ako štandardné 8 mm snímače 3300 XL, čím sa zvyšuje spoľahlivosť signálu a dynamická odozva za náročných prevádzkových podmienok.

Tento snímač je vybavený robustným závitom M14 x 1,5 s maximálnou dĺžkou začatia závitu 21 mm, celkovou dĺžkou skrutky 100 mm a celkovou dĺžkou kábla 1,0 meter (3,3 stopy). Snímač je vybavený miniaturizovaným koaxiálnym konektorom ClickLoc, ktorý zabezpečuje spoľahlivé elektrické pripojenie, zatiaľ čo 99,9 % pozdĺžne prepletene meďové krytie minimalizuje rušenie signálu. Navrhnutý pre náročné prostredia, snímač blízkosti 3300 XL 11 mm má ochranu IP67 proti prachu a vode a pracuje v teplotnom rozsahu od -40 °C do +85 °C, čo zaručuje trvanlivosť a spoľahlivosť v priemyselných automatizačných systémoch.

Kompatibilný so zvýšenými systémami monitorovania 3500 a určený na náhradu starších sondových snímačov série 7200 s priemerom 11 mm a 14 mm vyžaduje pri aktualizácii kompletnú výmenu všetkých komponentov systému. Zlatom pokovené mosadzné konektory ClickLoc, vstrekovaný hrot sondy TipLoc a konštrukcia káblového pripojenia CableLoc umožňujú bezpečné spojenie s ťahacou pevnosťou 330 N (75 lb), zatiaľ čo voliteľné káble FluidLoc zabraňujú úniku oleja a ochranné prvky konektorov zvyšujú výkon vo vlhkých prostrediach. Dodávaná matica s predvŕtanými otvormi pre poistný drôt pridáva ďalšiu úroveň bezpečnosti inštalácie.

Aplikácie

Meranie axiálnej polohy
Sonda 3300 XL 11 mm umožňuje presné monitorovanie axiálnej polohy posuvu u parných a vodných turbín, čím podporuje presné vyvažovanie zaťaženia a optimalizáciu účinnosti. Rozšírený lineárny rozsah zaisťuje presnosť merania pri posunutí ±5 mm.

Meranie rampového diferenciálneho rozťaženia
V turbínach a kompresoroch snímač sleduje tepelné rozdiely v raste medzi hriadeľom a skrinkou, čím poskytuje dôležité údaje v reálnom čase na predchádzanie mechanickým zásahom a zabezpečenie prevádzkovej bezpečnosti.

Poloha tyče a detekcia jej poklesu
Pre kompresory s priamočiarym pohybom snímač s priemerom 11 mm presne meria posunutie tyče s rozlíšením ±0,01 mm, čo umožňuje prediktívnu údržbu a predchádza katastrofálnym poruchám.

Tachometer a detekcia nulovej rýchlosti
Snímač generuje spoľahlivé signály otáčok, vrátane detekcie nulových otáčok, a podporuje pokročilé ovládanie automatizácie a bezpečné postupy štartu/vypnutia kritickej mašinérie.

Referenčné fázové signály (Keyphasor)
Snímač produkuje kvalitné referenčné fázové signály, ktoré sú nevyhnutné pre analýzu vibračného spektra, detekciu nerovnováhy rotora a automatické monitorovanie stavu v priemyselných prostrediach.

Špecifikácie

Konkurenčná výhoda

Rozšírený lineárny rozsah
Oproti 8 mm sondy 3300 XL ponúka 11 mm hrot až o 50 % dlhší lineárny rozsah, čím sa zlepšuje presnosť merania a spoľahlivosť systému.

Vysoká odolnosť voči vonkajšiemu prostrediu
S hodnotením IP67 odoláva snímač prachu, vode a extrémnym teplotám (-40 °C až +85 °C), čo zaisťuje spoľahlivý prevádzku v prostredí priemyselnej automatizácie.

Robustný mechanický dizajn
Vďaka závitovému puzdru M14, vstrekovanému hrotu TipLoc a pripojeniu CableLoc poskytuje snímač vysokú mechanickú stabilitu a odolnosť voči vibráciám a ťahovým silám až do 330 N.

Zlepšená integrita signálu
99,9 % opletené medienej clony a zlatom pozlátené konektory ClickLoc minimalizujú elektrické rušenie, čo zaisťuje presné merania vibrácií a posunov za podmienok vysokého elektromagnetického rušenia.

Plynulá integrácia systému
Navrhnutý na náhradu série 7200 a na integráciu s modernými monitorovacími systémami 3500 umožňuje jednoduchú aktualizáciu s plnou kompatibilitou a aktualizovanou softvérovou podporou, čo zaisťuje budúcnostne vyspelé riešenie pre automatizáciu.
