Обзор

Место происхождения:	Швеция
Название бренда:	АББ
Номер модели:	SCC-F 23212-0-110310
Подробности упаковки:	Оригинал, новый, в заводской упаковке
Время доставки:	5-7 дней
Условия оплаты:	T/T
Способность поставки:	В наличии

Технические требования

Параметры	Значение
Модель	SCC-F 23212-0-110310
Тип продукта	Блок подачи пробного газа
Размеры	26,4 × 36 × 27,4 см
Вес	11,44 кг
Тип крепления	устройство с установкой в 19-дюймовую стойку / настенное крепление (с помощью кронштейнов)
Газовые магистрали	2 независимые газовые магистрали (с конденсатным насосом / без него)
Газовая линия	Устойчивый к коррозии, без металлических компонентов
Интегрированные функции	Усилитель переключения потока и конденсата (встроенный)
Защитный рейтинг	IP20 (EN 60529)
Температура работы	+5 °C до +45 °C
Температура хранения/транспортировки	-25°C до +60°C
Относительная влажность	Макс. 95 % (без конденсации)
Блок питания	115 В переменного тока / 230 В переменного тока, 50/60 Гц
Потребление энергии	Макс. 185 В·А
Давление пробного газа	70–105 кПа (0,7–1,05 бар абс.)
Расход пробного газа	Газовые пути 1 и 2: макс. 100 л/ч; обводной путь — макс. 200 л/ч
Температура входящего пробного газа	+10 °C до +50 °C
Требование к точке росы	Не менее чем на 5 °C ниже минимальной температуры окружающей среды в газовом тракте

Описание

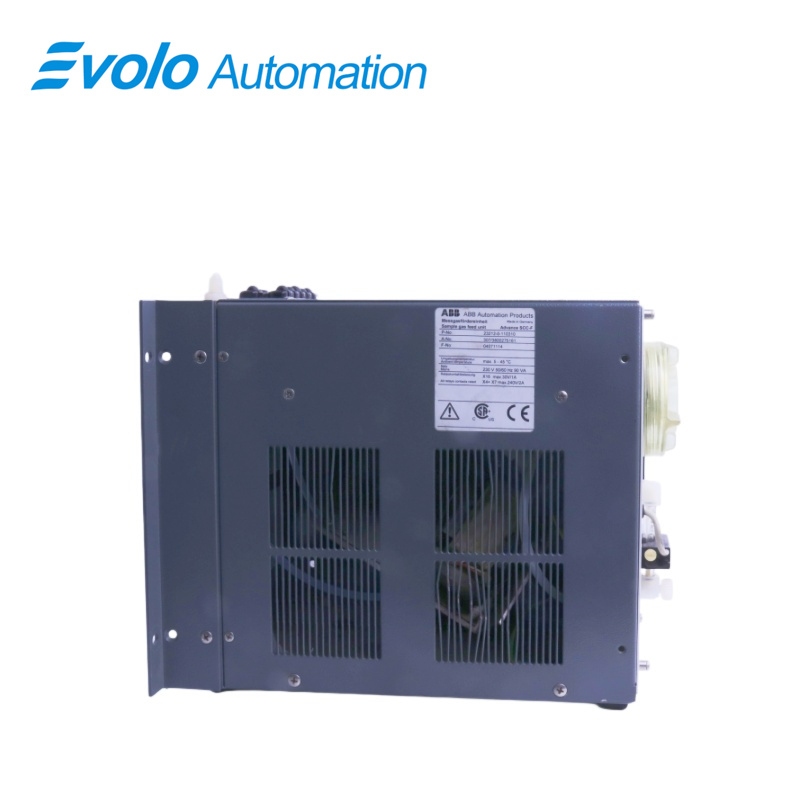

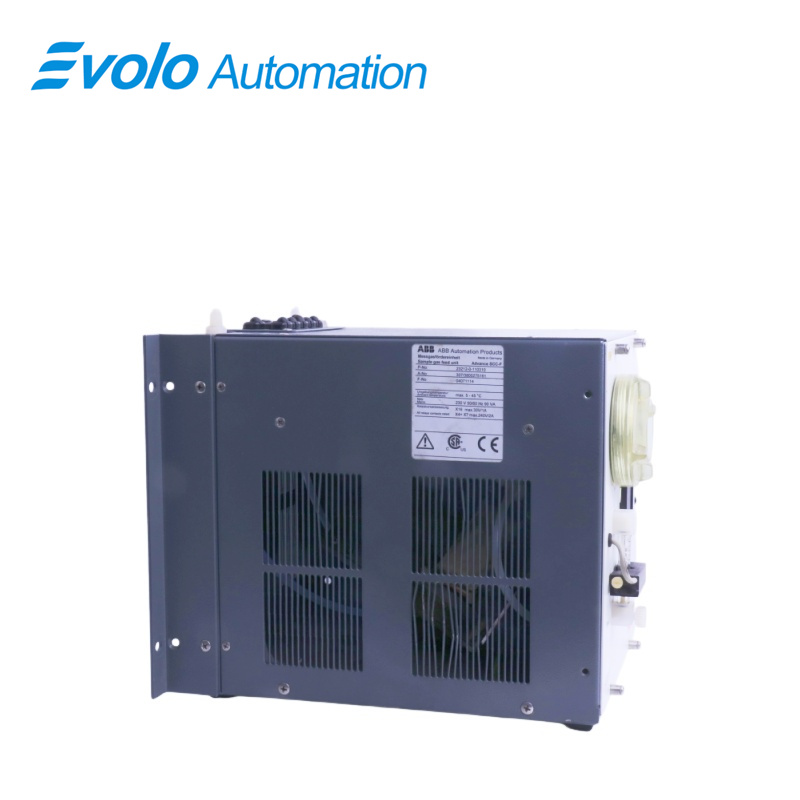

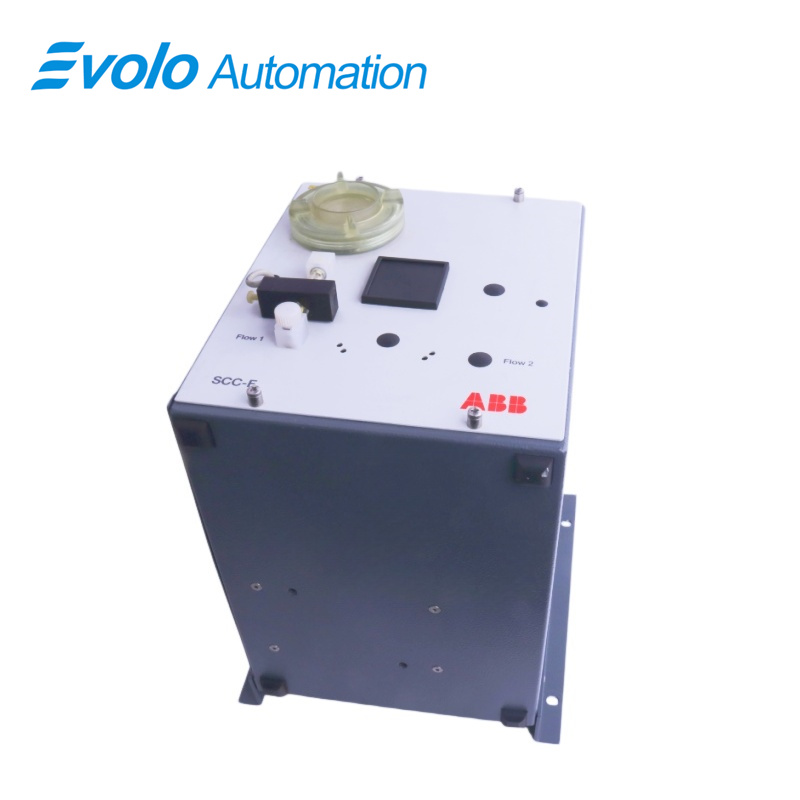

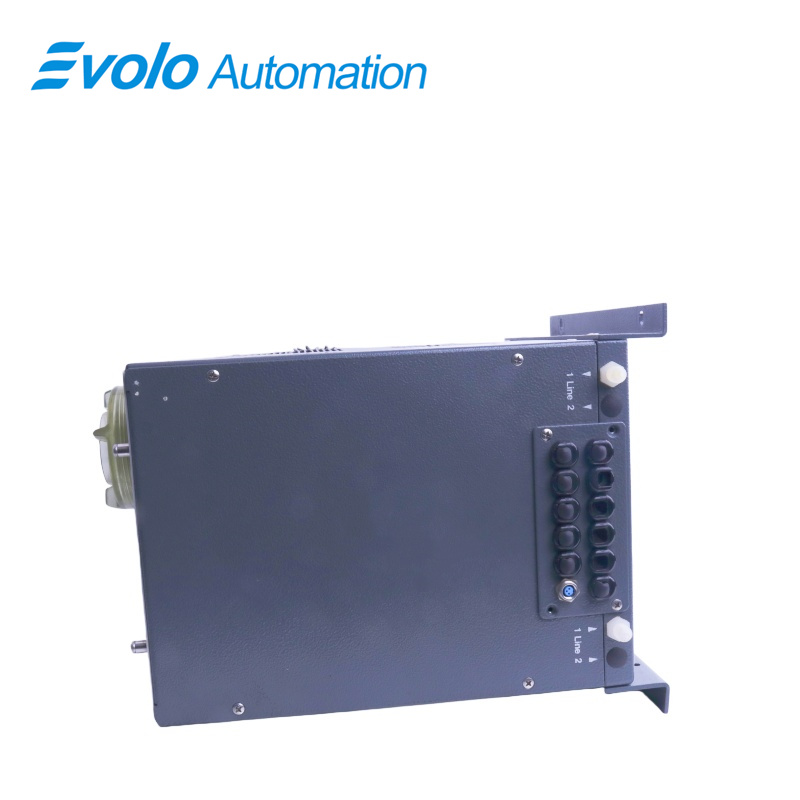

АББ SCC-F 23212-0-110310 представляет собой блок подачи пробного газа, который транспортирует пробный газ к анализатору и регулирует поток и конденсат по двум независимым газовым трактам. Цифровой коммуникационный порт соединяет блок с управляющей платой анализаторов Advance Optima для интеграции сигналов состояния и аварийных сигналов от системы подготовки пробного газа.

Области применения

Тепловые электростанции: контроль выбросов в системах десульфуризации и денитрификации дымовых газов.

Цементные заводы: оперативный анализ состава газа из хвостовой части обжиговой печи и технологического газа.

Нефтеперерабатывающие и нефтехимические предприятия: отбор проб и транспортировка воспламеняющихся или коррозионно-активных газов в производственных процессах.

Заводы по выплавке чугуна и стали: измерение состава коксового газа или конвертерного газа с высокой степенью детализации.

Предприятия по сжиганию отходов: строгая предварительная обработка пробы для обеспечения соответствия выбросов дымовых газов установленным нормативам.

Особенность

Полная подготовка пробного газа в комплекте с охладителем пробного газа SCC-C

Индикация и регулировка расхода с помощью ротаметра (10–100 л/ч) с игольчатым клапаном (без металлических деталей)

Удобство обслуживания благодаря легко доступным модулям

Шесть пневматических версий

Два отдельных газовых контура с дополнительным пробоотборным насосом

Полная интеграция в систему AO2000 с опциональной интерфейсной платой

Поиск неисправностей

1. Подающий блок не работает

Прерывание подачи питания: повторно подключите источник питания.

Перегорел предохранитель: замените предохранитель (5×20 мм, T6.3H250V).

Заблокирован двигатель насоса: устраните блокировку.

Неисправен насос: замените насос.

Неисправная диафрагма: замените диафрагму.

2. Капли конденсата в индикаторе конденсата или в индикаторе потока (сигнал о наличии жидкости)

Причина:

Образование конденсата в системе газового анализа

Проникновение технологической жидкости

Полный сборник конденсата охладителя пробного газа

Меры по устранению:

1. Проверьте работоспособность устройства отделения конденсата на входе и устраните причину неисправности.

2. Опустошите, очистите и высушите трубопровод пробного газа и блоки подготовки пробного газа на входе.

3. Опустошите, очистите и высушите индикатор конденсата.

4. Замените фильтрующую диафрагму.

5. Нажмите кнопку сброса на передней панели для отключения блокировки по конденсату.

Часто задаваемые вопросы

Q: Могу SCC-F 23212-0-110310 может быть установлен непосредственно в пожаро- и взрывоопасных зонах?
A: SCC-F 23212-0-110310 стандартная модель не подходит для потенциально взрывоопасных атмосфер и должна устанавливаться в безопасной, не взрывозащищённой зоне.

В: Как отрегулировать расход пробного газа на SCC-F 23212-0-110310 ?
О: Точная регулировка в диапазоне от 10 до 100 л/ч осуществляется с помощью игольчатого клапана на панели в сочетании с ротаметром.

В: Что произойдёт, если конденсат попадёт в тракт пробного газа на SCC-F 23212-0-110310 ?
О: Монитор конденсата сработает аварийная сигнализация и отключит мембранный насос, чтобы предотвратить попадание жидкости в высокоточные датчики дорогостоящего анализатора.

Q: Могу SCC-F 23212-0-110310 может одновременно обслуживать два анализатора?
О: Да, данная модель оснащена двумя полностью независимыми трактами пробного газа и поддерживает многоканальный анализ.

В: Каковы требования к месту установки SCC-F 23212-0-110310 ?
О: Рекомендуется установка в помещении; чем ближе к анализатору, тем лучше — это минимизирует время отклика.
