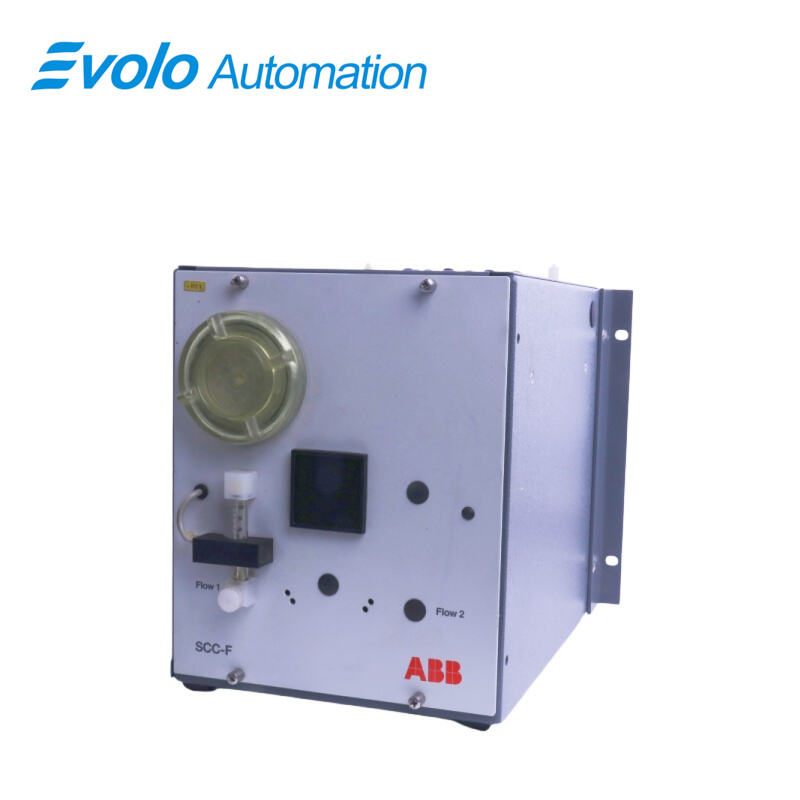

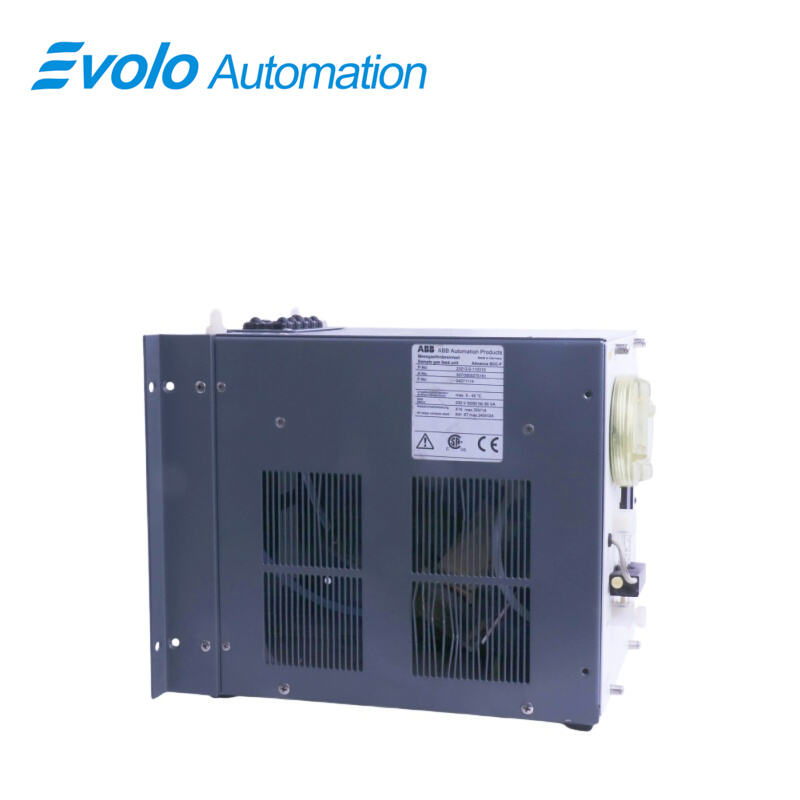

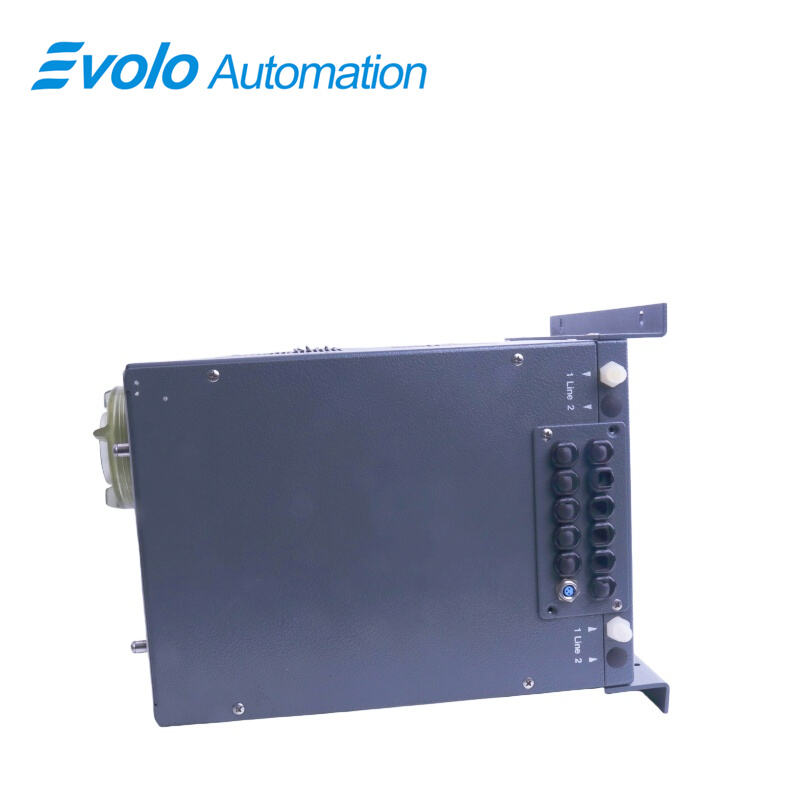

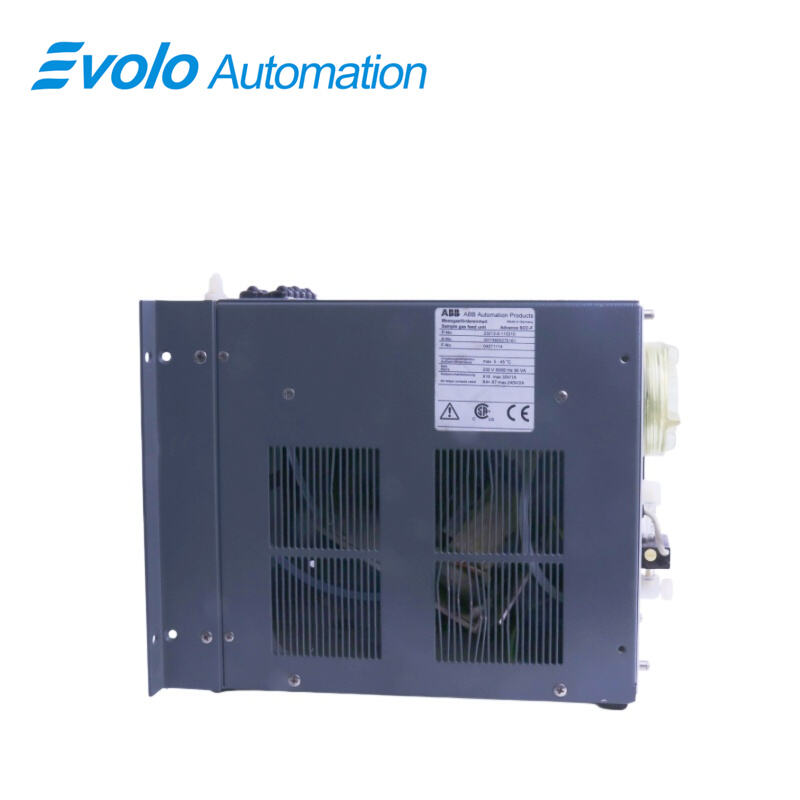

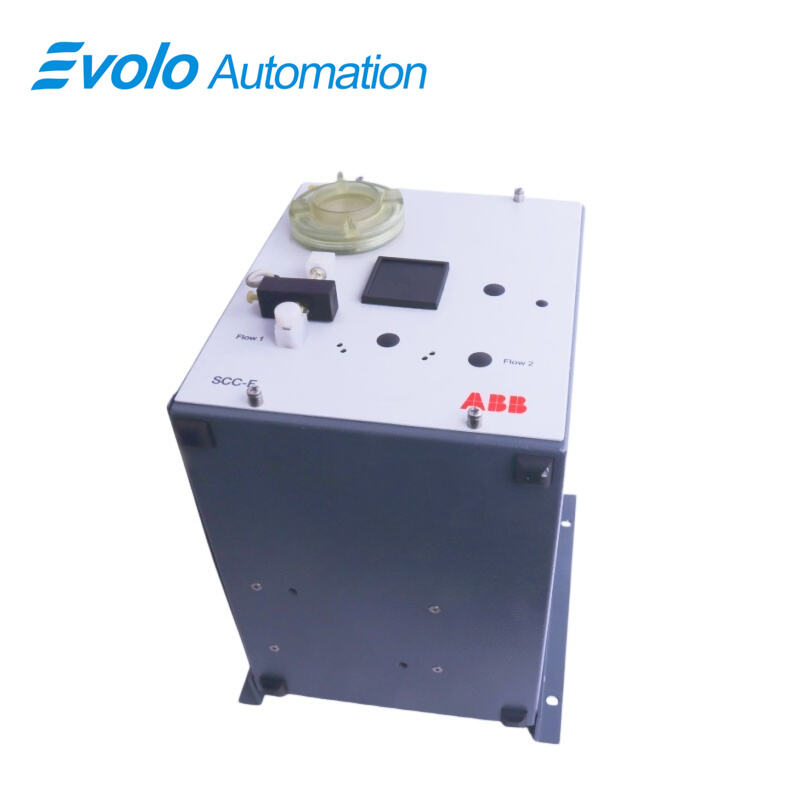

واحد تغذیه گاز نمونه SCC-F 23212-0-110310

مرور کلی

محل اصل:	سوئد
نام تجاری:	ABB
شماره مدل:	SCC-F 23212-0-110310
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

ABB SCC-F 23212-0-110310 واحد تغذیه گاز نمونه است که گاز نمونه را به آنالیزور منتقل کرده و جریان و مایعات متراکم‌شده را در دو مسیر گازی مستقل کنترل می‌کند. یک پورت ارتباطی دیجیتال، این واحد را به برد کنترلر آنالیزورهای Advance Optima متصل می‌کند تا سیگنال‌های وضعیت و هشدار را از سیستم‌های پردازش گاز نمونه یکپارچه سازد.

کاربردها

نیروگاه‌های حرارتی: پایش انتشارات در سیستم‌های حذف گوگرد و نیتروژن از گاز دود.

کارخانه‌های تولید سیمان: تحلیل بلادرنگ ترکیب گاز دم کوره و گاز فرآیند.

کارخانه‌های پتروشیمی: نمونه‌برداری و انتقال گازهای قابل اشتعال یا خورنده در فرآیندهای تولید.

کارخانه‌های ذوب آهن و فولاد: اندازه‌گیری دقیق ترکیب گاز کوره کک یا گاز کنورتر.

کارخانه‌های سوزاندن پسماند: پردازش پیش‌ازنمونه‌برداری با دقت بالا برای اطمینان از انطباق انتشارات گاز دود با استانداردها.

ویژگی

پردازش کامل گاز نمونه همراه با خنک‌کننده گاز نمونه SCC-C

نمایش و تنظیم دبی جریان با روتامتر ۱۰ تا ۱۰۰ لیتر در ساعت همراه با شیر سوزنی (بدون فلز)

کاربرپسند از نظر خدماتی به دلیل قابلیت دسترسی آسان به ماژول‌ها

شش نسخه پنوماتیک

دو مسیر گاز جداگانه با پمپ نمونه‌برداری اضافی

ادغام کامل در سیستم AO2000 با کارت رابط اختیاری

رفع مشکل

۱. واحد تغذیه کار نمی‌کند

قطع شدن تأمین برق: برق را دوباره وصل کنید.

پف کردن فیوز: فیوز را عوض کنید (۵×۲۰ میلی‌متر، T6.3H250V).

قفل شدن موتور پمپ: مانع را برطرف کنید.

خرابی پمپ: پمپ را عوض کنید.

دیافراگم معیوب: دیافراگم را عوض کنید.

2. قطرات آب مưngز در نظارت‌کنندهٔ آب مưngز یا نظارت‌کنندهٔ جریان (هشدار مایع)

علت:

تولید آب مưngز توسط سیستم تحلیل گاز

نفوذ مایع از فرآیند

ظرف جمع‌آوری آب مưngز خنک‌کنندهٔ گاز نمونه پر شده است

راه‌حل:

1. عملکرد دستگاه جداسازی آب مưngز بالادست را بررسی کنید و علت خرابی را رفع نمایید.

2. لولهٔ گاز نمونهٔ بالادست و واحدهای شرایط‌دهی گاز نمونه را تخلیه، تمیز و خشک کنید.

3. نظارت‌کنندهٔ آب مưngز را تخلیه، تمیز و خشک کنید.

4. دیافراگم فیلتر را عوض کنید.

۵. برای غیرفعال‌کردن قفل کندانسات، دکمهٔ ریست را روی پنل جلویی فشار دهید.

سوالات متداول

سوال: آیا SCC-F 23212-0-110310 آیا می‌توان آن را مستقیماً در مناطق قابل اشتعال و انفجار نصب کرد؟
پ: SCC-F 23212-0-110310 مدل استاندارد برای محیط‌های بالقوهٔ انفجاری مناسب نیست و باید در منطقه‌ای ایمن و غیر ضدانفجار نصب شود.

سوال: چگونه می‌توانم دبی جریان گاز نمونه را تنظیم کنم؟ SCC-F 23212-0-110310 ?
پاسخ: با استفاده از شیر سوزنی روی پنل همراه با دبی‌سنج روتوری، به‌طور دقیق دبی جریان را در محدودهٔ ۱۰ تا ۱۰۰ لیتر در ساعت تنظیم کنید.

سوال: اگر کندانسات وارد مسیر گاز نمونه شود چه اتفاقی می‌افتد؟ SCC-F 23212-0-110310 ?
پاسخ: مانیتور کندانسات هشدار صادر کرده و پمپ دیافراگمی را خاموش می‌کند تا از ورود مایع به سنسورهای دقیق و گران‌قیمت آنالیزور جلوگیری شود.

سوال: آیا SCC-F 23212-0-110310 آیا می‌تواند همزمان دو آنالیزور را تغذیه کند؟
پاسخ: بله، این مدل دو مسیر کاملاً مستقل برای گاز نمونه دارد و امکان تحلیل چندکاناله را فراهم می‌کند.

سوال: الزامات محل نصب برای SCC-F 23212-0-110310 ?
الف: نصب در محیط داخلی توصیه می‌شود و هرچه نزدیک‌تر به آنالیزور باشد، بهتر است تا زمان پاسخ‌دهی به حداقل برسد.
