реле управления электродвигателем Multilin 269PLUS-D/O-211-100P-HI

Обзор

Место происхождения:	США
Название бренда:	GE
Номер модели:	269PLUS-D/O-211-100P-HI
Подробности упаковки:	Оригинал, новый, в заводской упаковке
Время доставки:	5-7 дней
Условия оплаты:	T/T
Способность поставки:	В наличии

Технические требования

Описание

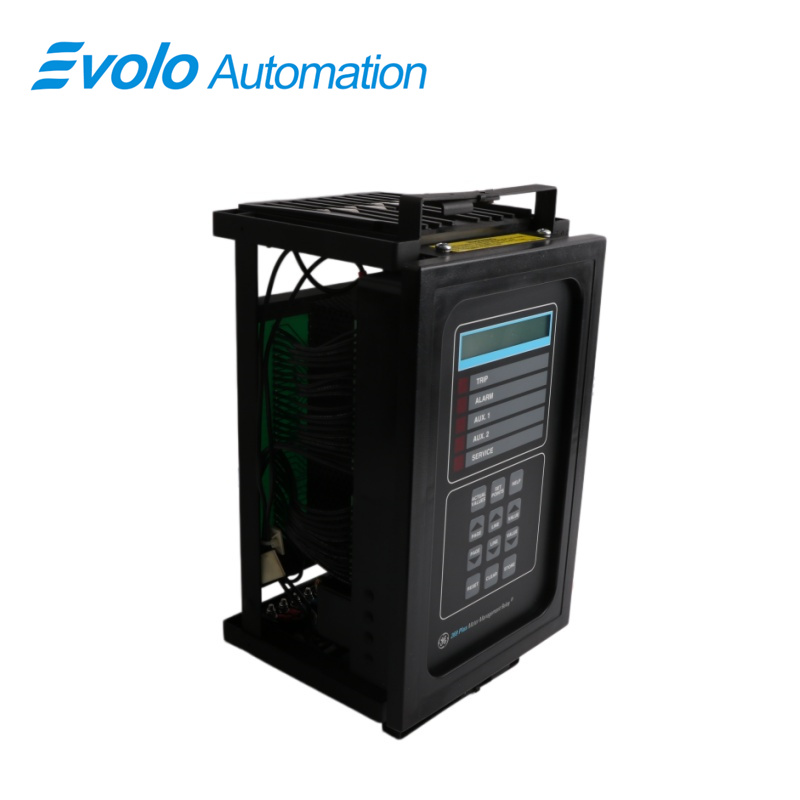

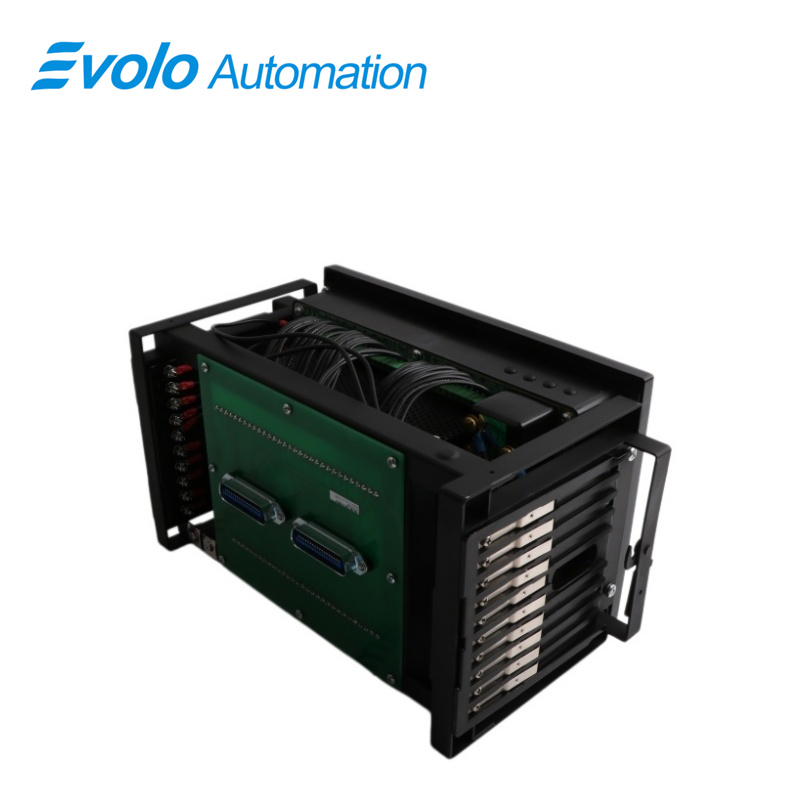

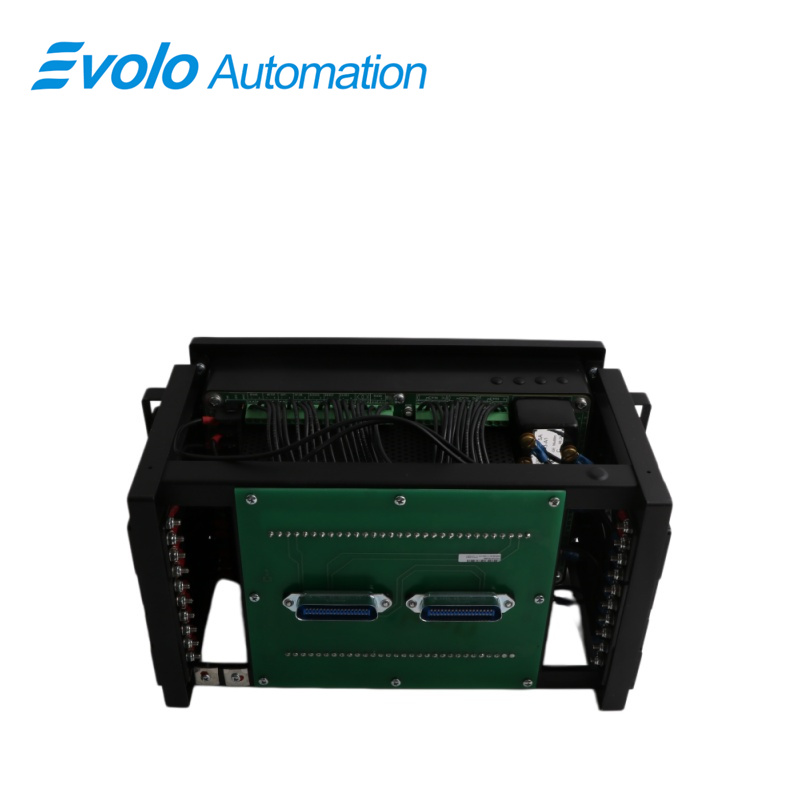

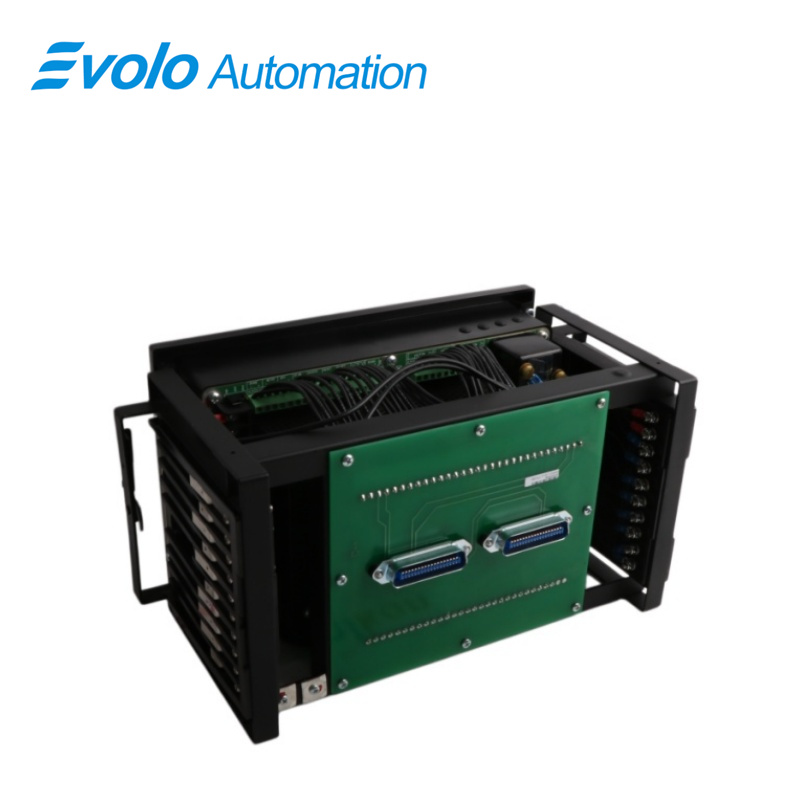

Трубы 269PLUS-D/O-211-100P-HI представляет собой передовую систему управления электродвигателями серии GE Multilin 269 Plus, предназначенную для обеспечения комплексной защиты трехфазных электродвигателей в критических условиях эксплуатации. Система осуществляет мониторинг электрических параметров с помощью трансформаторов тока и использует высокоточные платиновые термометры сопротивления для контроля температуры в реальном времени. Основные функции системы включают настройку пользовательских характеристик срабатывания защиты, регистрацию эксплуатационной статистики, ввод сигнала от датчика скорости и аварийный пуск, что гарантирует безопасную работу электродвигателей в сложных условиях.

Области применения

Тяжелые цементные заводы: контролируют накопление тепла в высокомощных электродвигателях шаровых мельниц и вращающихся печей для предотвращения аварийных ситуаций, связанных с перегревом при непрерывной работе под высокой нагрузкой.

Крупномасштабные металлургические комбинаты: внедрены в систему управления воздуходувками доменных печей, используя 10 входов RTD для точного контроля тенденций роста температуры критически важных подшипников и обмоток.

Нефтеперерабатывающие заводы: применяются для логической защиты критически важных компрессоров, обеспечивая непрерывность технологического процесса при определённых режимах работы за счёт функции аварийного перезапуска.

Городские водопроводные станции: отвечают за групповое управление несколькими водяными насосами, синхронизируя статистику работы электродвигателей в центральный диспетчерский пункт в реальном времени через интерфейс RS485.

Горнодобывающие и дробильные предприятия: в условиях экстремальных вибраций и колебаний температуры полагаются на усиленную конструкцию изоляции для обеспечения предварительной защиты при пуске электродвигателей ленточных конвейеров.

Устранение неполадок и обслуживание

Устранение неисправностей: если система выдаёт «автотест-тревогу», сначала проверьте пятый светодиодный индикатор и код на ЖК-экране; если тактильное реле не срабатывает, убедитесь, что внешняя нагрузка переменного тока 250 В не превышает 10 А.

Рекомендации по техническому обслуживанию: рекомендуется периодически загружать записи эксплуатационной статистики через порт RS485 и тонко настраивать пользовательскую кривую защиты в соответствии с состоянием старения двигателя; убедитесь, что клемма входного напряжения 120 В переменного тока не подвержена окислению и коррозии.

Часто задаваемые вопросы

Вопрос: Что такое компенсация горячего двигателя для функции 269PLUS-D/O-211-100P-HI Реле управления двигателем Multilin GE?
Ответ: Термосопротивления (RTD) измеряют температуру статора для проверки тепловой модели. Смещённая кривая соответствует кривым повреждения при высокой и низкой температуре, что позволяет оценивать степень повреждения на основе температуры.

Вопрос: Сколько выходов имеет 269PLUS-D/O-211-100P-HI имеет?
Ответ: Четыре реле (отключение, аварийный сигнал, два вспомогательных) плюс один аналоговый выход для тока двигателя или значений RTD.

Вопрос: Что означает код 211 для 269PLUS-D/O-211-100P-HI Multilin?
Ответ: Коэффициент трансформации ТТ составляет :5 для фазы и земли. Контакты реле — нормально разомкнутые (НР); безопасный режим отказа: отключение = FS (fail-safe), аварийный сигнал/вспомогательный выход 1 = NFS (non-fail-safe), вспомогательный выход 2 = FS.

Вопрос: Насколько детальный мониторинг обеспечивают 10-канальные входы для платиновых RTD с сопротивлением 100 Ом в 269PLUS-D/O-211-100P-HI ?
A: Он может одновременно контролировать обмотки статора, передние и задние подшипники, а также температуру окружающей среды. Благодаря многоточечному отбору проб он формирует комплексный профиль теплового состояния двигателя.

В: Почему для данного устройства подчёркивается «степень загрязнения 2»? 269PLUS-D/O-211-100P-HI ?
О: Это указывает на высокую пригодность устройства для промышленных условий эксплуатации, а также на устойчивость к риску электрического tracking-эффекта, вызванного пылью или некондуктивными загрязнениями.
