Card de comandă digitală pentru acționare cu excitator DS200SDCCG5A

Prezentare generală

Locul de origine:	SUA
Nume marcă:	Ge
Număr model:	DS200SDCCG5A
Detalii de ambalare:	Original, nou, sigilat de fabrică
Termen de livrare:	5-7 Zile
Termeni de plată:	T/T
Capacitate de furnizare:	În stoc

Specificații

Descriere

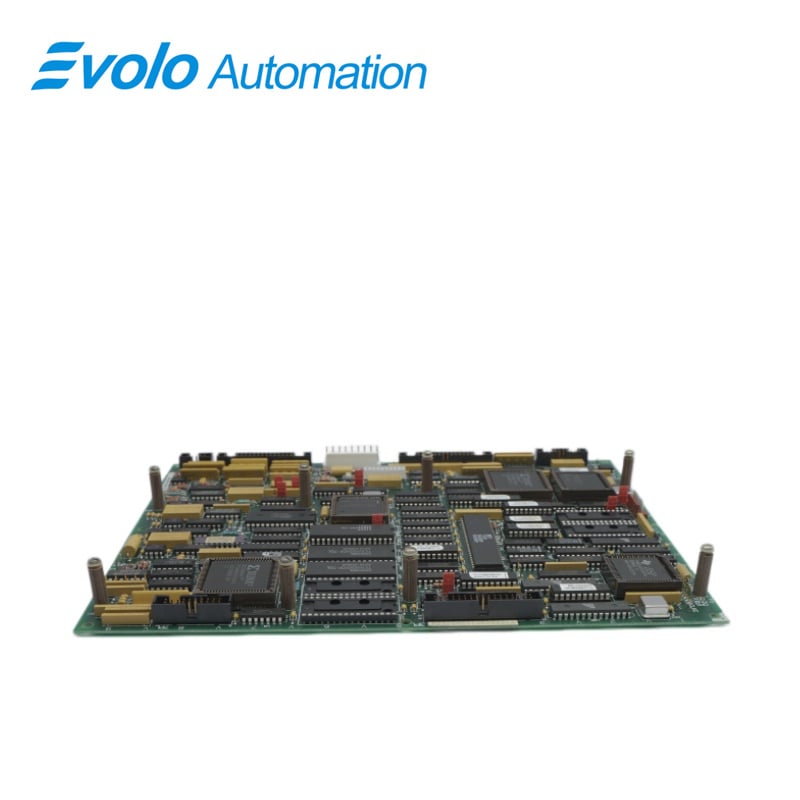

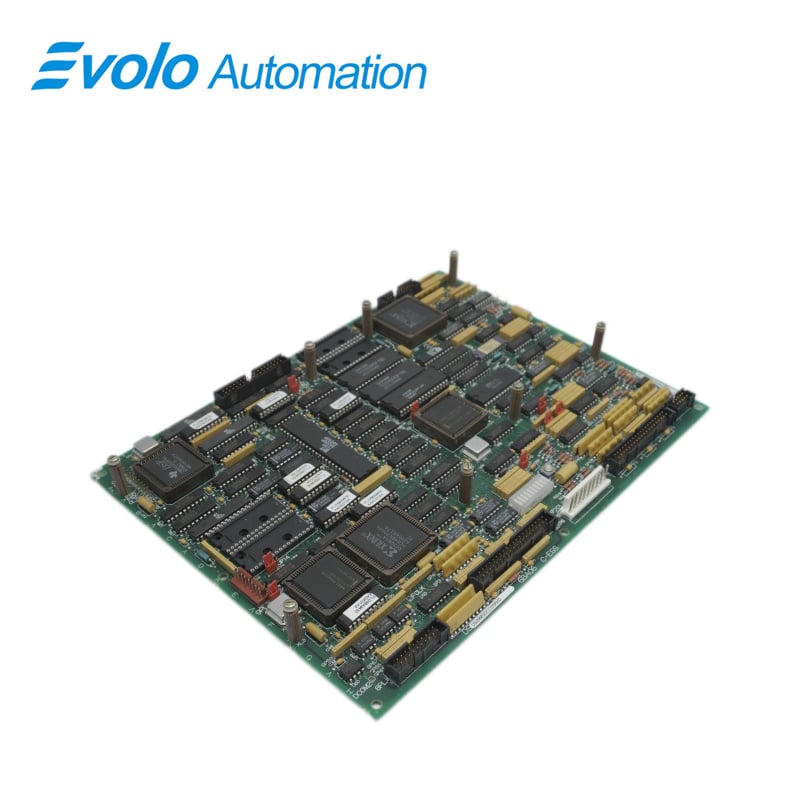

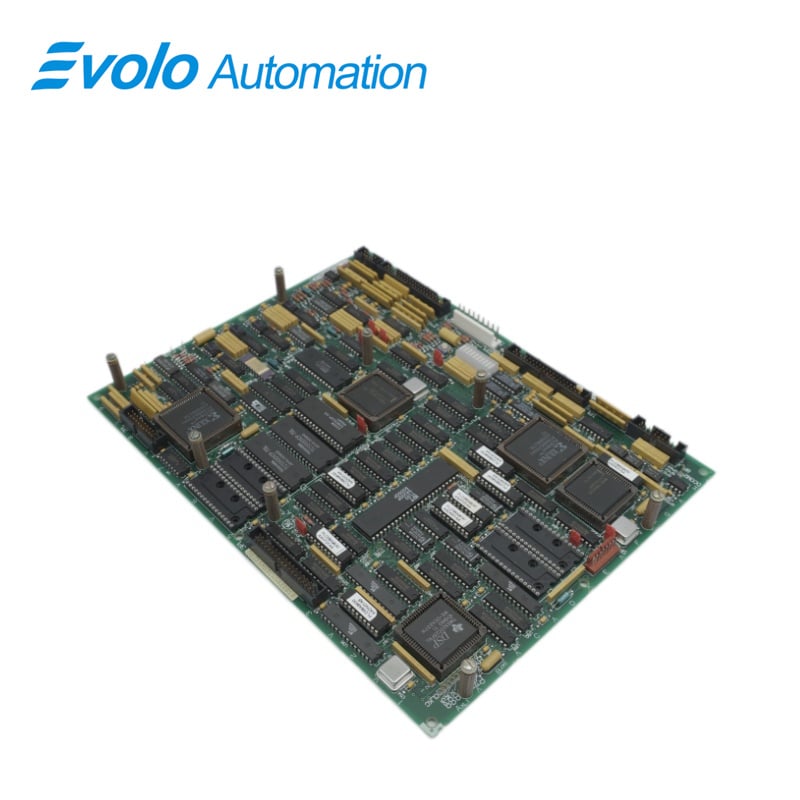

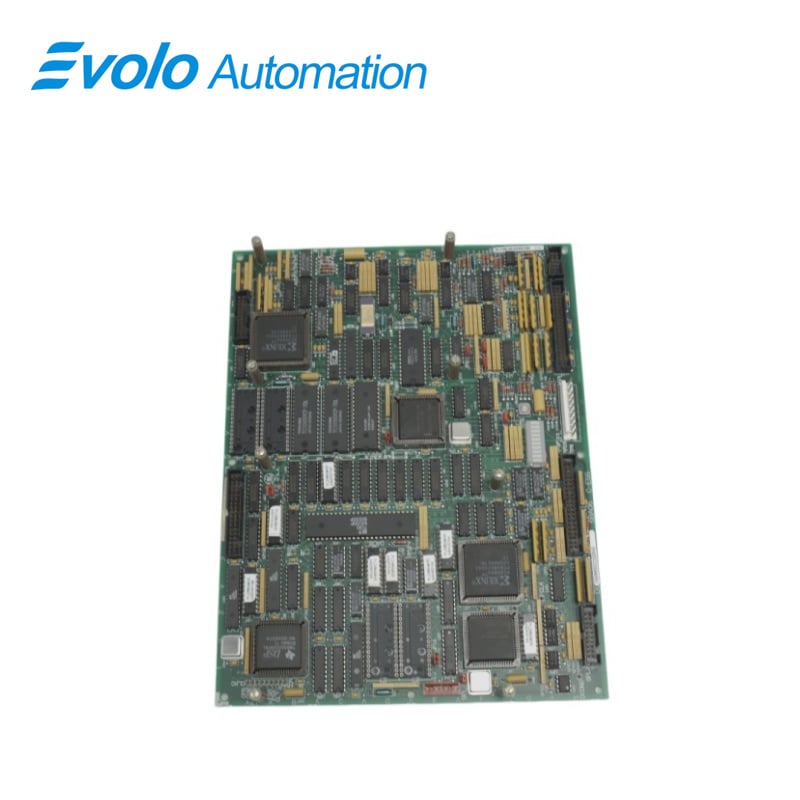

DS200SDCCG5A este o placă de comandă digitală pentru excitatoare, fabricată și proiectată de General Electric ca parte a seriei EX2000, utilizată în sistemele de comandă a excitației. Placa de comandă a variatorului (SDCC), care este placa procesorului principal, conține circuitele principale de comandă ale sistemului EX2000. Aceasta constă din trei microprocesoare de 16 biți și circuitele asociate, cuplate printr-o memorie RAM cu două porturi. Include, de asemenea, circuite de interfață universale care se conectează cu alte plăci pentru a forma diverse tipuri de sisteme de excitație. Aceste circuite de interfață controlează și prelucrează semnalele de intrare/ieșire (I/O) ale excitatorului și ale clientului. De asemenea, extinde capacitatea de prelucrare prin intermediul a două memorii RAM externe cu două porturi. În aplicațiile TC2000, circuitele de interfață și cei trei microprocesoare principali sunt utilizați pentru diverse sarcini.

Aplicații

Centrale electrice/Instalații energetice: Aceasta este scenariul principal de aplicare. Placa controlează funcționarea turbinelor cu gaz, turbinelor cu abur și turbinelor eoliene, precum și gestionarea sistemului de excitație al generatorului.

Uzine industriale grele:

Laminorii de oțel: Utilizați pentru controlul mișcării motoarelor cu sarcină ridicată.

Hârtie: Aplicați în sistemele complexe de antrenare, asigurând sincronizarea precisă a rolelor în mai multe etape.

Uzine chimice: Joacă un rol în liniile de producție care necesită antrenamente motoare de înaltă putere și control precis al proceselor.

Uzine petrochimice și de gaze: Ca parte a arhitecturii de comandă a turbinelor, sprijină gestionarea proceselor industriale complexe.

Sisteme mari de propulsie maritimă: Utilizate pentru comanda propulsiei și gestionarea energiei pe nave.

Trei procesoare principale

un microcontroler 80C186 (U1): Folosește atât intrări/ieșiri digitale, cât și analogice, include un controller DMA, temporizatoare/numărătoare, un controller de întreruperi, generatori de stări de așteptare, decodificare adresă pentru selecția cipurilor, interfețe utilizator, bucle regulate externe și operații la nivel de sistem, formând software-ul DCP

2. Procesor pentru comanda motorului (MCP): Un microcontroler (U21) cu procesor 80C196, intrări/ieșiri de viteză ridicată, intrări/ieșiri analogice, intrări/ieșiri digitale tradiționale, temporizatoare/numărătoare, temporizator de supraveghere (watchdog), bucle interne precum reglatoarele de curent și caracteristici specifice motorului/tehnologiei, cum ar fi comanda fazelor în c.c., comanda mișcării în c.a. și aplicații generale în c.a., formând software-ul MCP

3. Procesor pentru co-mișcare (CMP): Procesor digital de semnal TMS320C25 (U35), care execută operații matematice intensive pentru algoritmii complecși de comandă a motorului, interfață doar cu RAM-ul cu două porturi și EPROM-ul, utilizat atunci când este necesară o putere de procesare suplimentară

4. Cipuri de memorie: Cinci cipuri de memorie montate pe placa DS200SDCC, patru EPROM-uri (U11, U12, U22, U23) cu date de configurare programate de fabrică și un EEPROM (U9) cu setări ajustabile în teren, montate în suporturi SDCC

Întrebări frecvente

Î: Ce este o placă de comandă a excitatorului digitală DS200SDCCG5A?

A: O placă de comandă digitală pentru acționarea excitatorului este un modul electronic specializat care joacă un rol esențial în sistemele de comandă ale turbinelor, în special în gestionarea și reglarea excitației generatorului. Această placă asigură funcționarea generatorului la niveluri optime prin menținerea stabilității tensiunii și controlul puterii reactive. Dispozitivul integrează algoritmi avansați și tehnologii digitale pentru a îmbunătăți eficiența, fiabilitatea și performanța sistemelor de generare a energiei electrice.

Î: Care sunt funcțiile principale ale plăcii de comandă digitală pentru acționarea excitatorului DS200SDCCG5A?

R: Funcțiile principale includ reglarea tensiunii generatorului, controlul puterii reactive și menținerea factorului de putere dorit. De asemenea, stabilizează sistemul în timpul fluctuațiilor de sarcină și oferă mecanisme de protecție pentru a apăra sistemul de excitație împotriva defectelor potențiale, asigurând astfel o funcționare continuă și fără întreruperi a generatorului.

Î: Cum îmbunătățește placa de comandă digitală pentru acționarea excitatorului DS200SDCCG5A performanța sistemului?

A: Cardul îmbunătățește performanța sistemului oferind o reglare precisă a tensiunii și o răspuns rapid la modificările dinamice ale sarcinii. Algoritmii săi avansați de comandă asigură o funcționare stabilă în condiții dificile, reducând în același timp probabilitatea apariției unor defecțiuni ale sistemului. Prin îmbunătățirea fiabilității și minimizarea timpului de nefuncționare, contribuie la eficiența generală a sistemelor de generare a energiei electrice.
