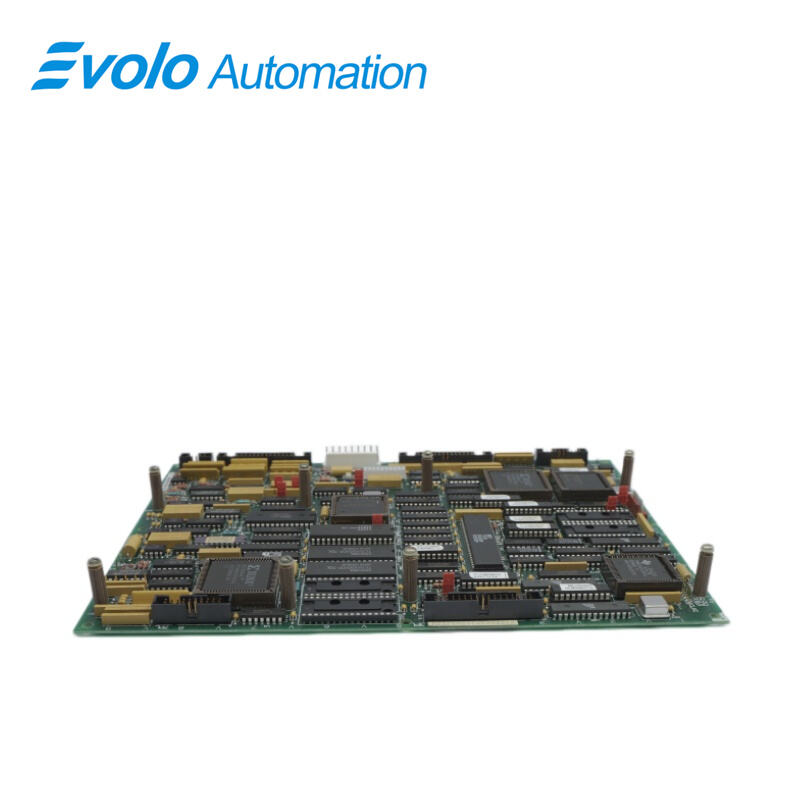

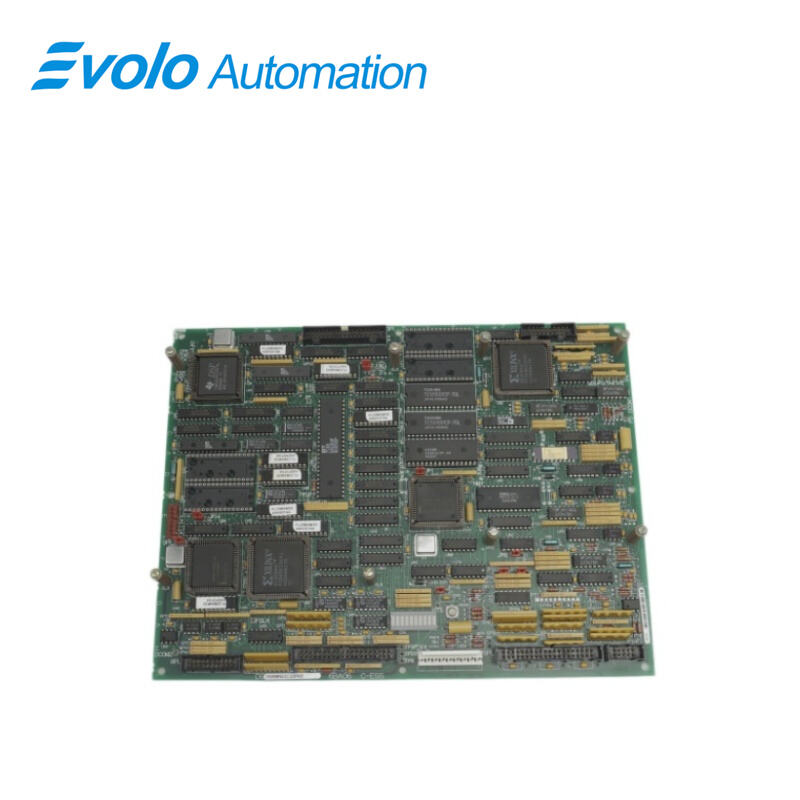

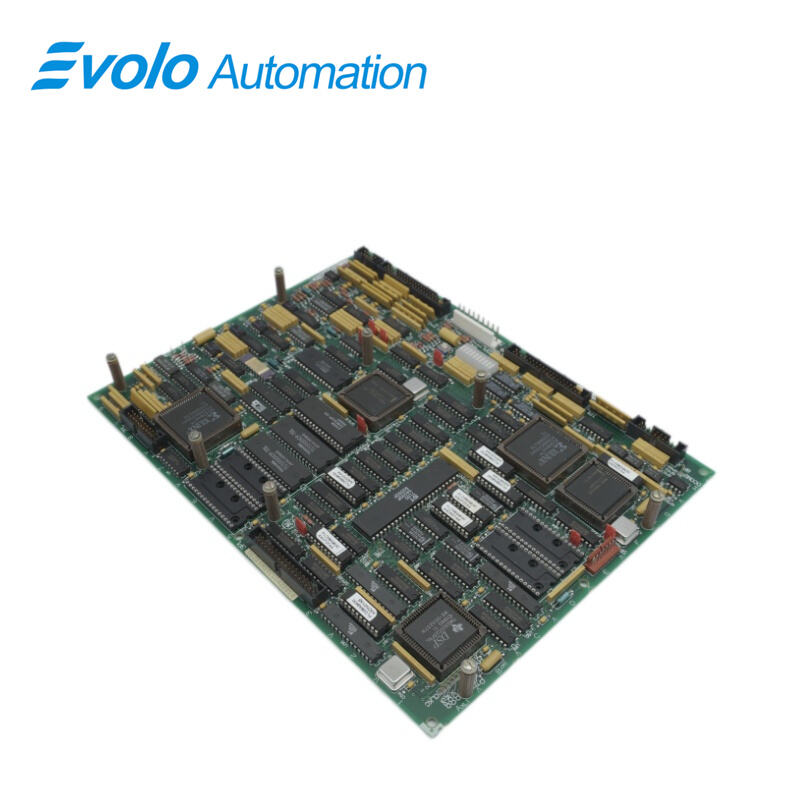

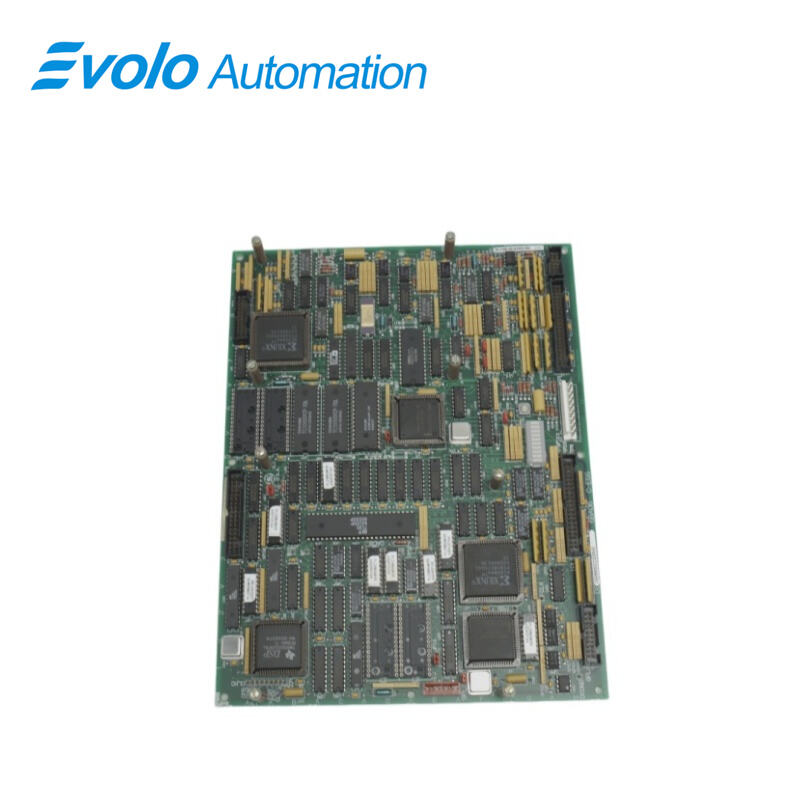

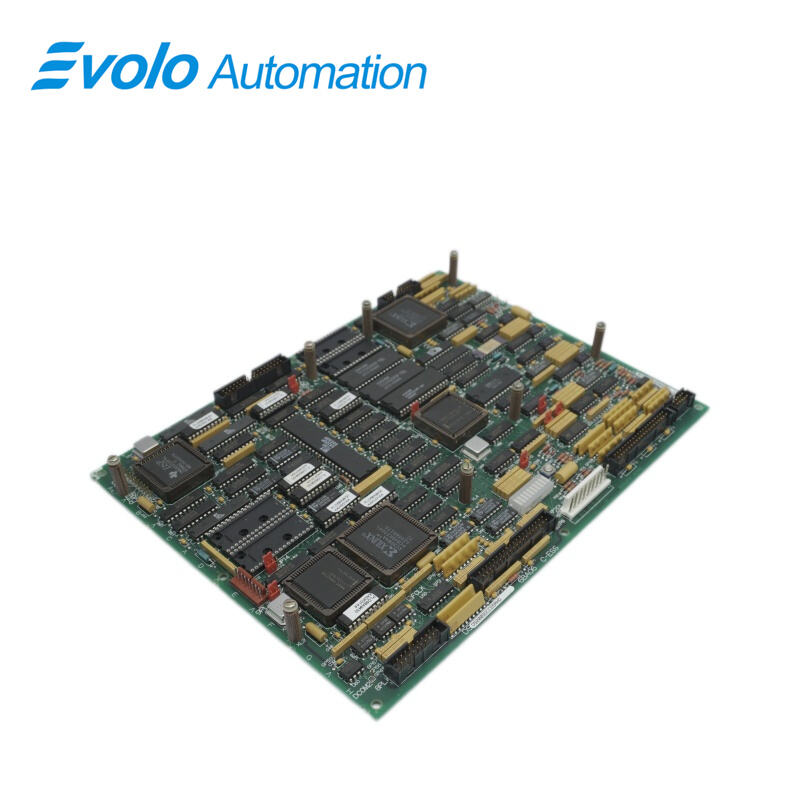

Cyfrowa karta sterowania napędem wzbudnika DS200SDCCG5A

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Ge
Numer modelu:	DS200SDCCG5A
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Specyfikacje

Opis

DS200SDCCG5A to karta sterowania napędem wzbudnika cyfrowego, wyprodukowana i zaprojektowana przez firmę General Electric jako część serii EX2000 stosowanej w systemach sterowania wzbudzeniem. Karta sterowania napędem (SDCC), będąca główną płytą procesorową, zawiera podstawowe obwody sterujące systemu EX2000. Składa się z trzech 16-bitowych mikroprocesorów oraz powiązanych z nimi obwodów połączonych za pośrednictwem pamięci RAM o dostępie podwójnym. Zawiera obwody interfejsu ogólnego przeznaczenia, które łączą się z innymi płytami w celu tworzenia różnych typów systemów wzbudzenia. Te obwody interfejsu kontrolują i przetwarzają sygnały wejściowe/wyjściowe wzbudnika oraz klienta. Ponadto rozszerzają możliwości przetwarzania poprzez dwie zewnętrzne pamięci RAM o dostępie podwójnym. W aplikacjach TC2000 obwody interfejsu oraz trzy główne mikroprocesory są wykorzystywane do wykonywania różnych zadań.

Zastosowania

Elektrownie / obiekty energetyczne: Jest to główne zastosowanie tej karty. Steruje ona pracą turbin gazowych, turbin parowych oraz turbin wiatrowych oraz zarządza systemem wzbudzenia generatora.

Ciężkie zakłady przemysłowe:

Huty stali: Stosowane do sterowania ruchem silników o dużym obciążeniu.

Fabryki papieru: Zastosowane w złożonych systemach napędowych, zapewniając precyzyjną synchronizację wałków wielostopniowych.

Zakłady chemiczne: Odgrywają rolę w liniach produkcyjnych wymagających napędów silnych silników oraz precyzyjnego sterowania procesami.

Zakłady naftowe i gazowe: Jako część architektury sterowania turbinami wspierają obsługę złożonych procesów przemysłowych.

Duże morskie systemy napędowe: Stosowane do sterowania napędem i zarządzania energią na statkach.

Trzy główne procesory

mikrokontroler 80C186 (U1): Wykorzystuje zarówno wejścia/wyjścia cyfrowe, jak i analogowe, zawiera kontroler DMA, timery/liczniki, kontroler przerwań, generatory stanów oczekiwania, dekodowanie adresów do wyboru układów scalonych, interfejsy użytkownika, zewnętrzne pętle regulacyjne oraz operacje na poziomie systemowym, tworząc oprogramowanie DCP

2. Procesor do sterowania silnikiem (MCP): Mikrokontroler (U21) z procesorem 80C196, szybkimi wejściami/wyjściami, analogowymi wejściami/wyjściami, tradycyjnymi cyfrowymi wejściami/wyjściami, licznikami/czasomierzami, timerym nadzorczym (watchdog), pętlami wewnętrznymi takimi jak regulatory prądu oraz funkcjami specyficznymi dla silników/technologii, np. sterowanie fazą prądu stałego, sterowanie ruchem prądu przemiennego i uniwersalne sterowanie prądem przemiennym, tworzący oprogramowanie MCP

3. Procesor do współruchu (CMP): Cyfrowy procesor sygnałowy TMS320C25 (U35), wykonujący operacje matematycznie intensywne w złożonych algorytmach sterowania silnikami, komunikujący się wyłącznie z pamięcią RAM o podwójnym dostępie i pamięcią EPROM, stosowany w przypadku konieczności dodatkowej mocy obliczeniowej

4. Układy pamięci: Pięć układów pamięci na karcie DS200SDCC, cztery układy EPROM (U11, U12, U22, U23) z zaprogramowanymi w fabryce danymi konfiguracyjnymi oraz jeden układ EEPROM (U9) z ustawieniami dostosowywanymi w terenie, zamontowane w gniazdach SDCC

Często zadawane pytania

P: Co to jest cyfrowa karta sterowania napędem wzbudnika DS200SDCCG5A?

A: Karta sterowania napędem wzbudnika cyfrowego to specjalizowany moduł elektroniczny odgrywający kluczową rolę w systemach sterowania turbinami, szczególnie w zarządzaniu i regulacji wzbudzenia generatora. Zapewnia ona optymalne działanie generatora poprzez utrzymanie stabilności napięcia oraz kontrolę mocy biernej. Urządzenie to wykorzystuje zaawansowane algorytmy i technologię cyfrową w celu zwiększenia wydajności, niezawodności oraz ogólnych osiągów systemów generacji energii elektrycznej.

Q: Jakie są główne funkcje karty sterowania napędem wzbudnika cyfrowego DS200SDCCG5A?

A: Główne funkcje obejmują regulację napięcia generatora, kontrolę mocy biernej oraz utrzymanie pożądanego współczynnika mocy. Karta zapewnia również stabilizację systemu podczas zmian obciążenia oraz zawiera mechanizmy ochronne chroniące układ wzbudzenia przed potencjalnymi uszkodzeniami, co gwarantuje płynne i nieprzerwane działanie generatora.

Q: W jaki sposób karta sterowania napędem wzbudnika cyfrowego DS200SDCCG5A poprawia wydajność systemu?

A: Karta zwiększa wydajność systemu, zapewniając precyzyjną regulację napięcia oraz szybką reakcję na zmiany obciążenia. Zaawansowane algorytmy sterowania gwarantują stabilną pracę w trudnych warunkach, jednocześnie zmniejszając prawdopodobieństwo awarii systemu. Poprawiając niezawodność i minimalizując czas przestoju, przyczynia się do ogólnej wydajności systemów generacji energii.
