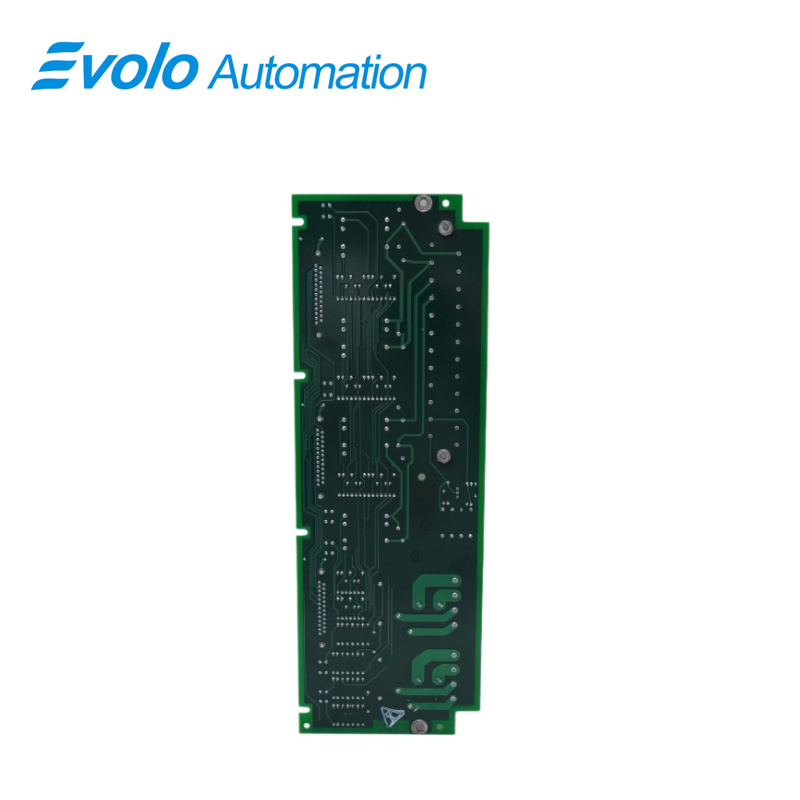

Płyta zacisków wzbudnika PT/CT IS200EPCTG1AAA

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Ge
Numer modelu:	IS200EPCTG1AAA
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

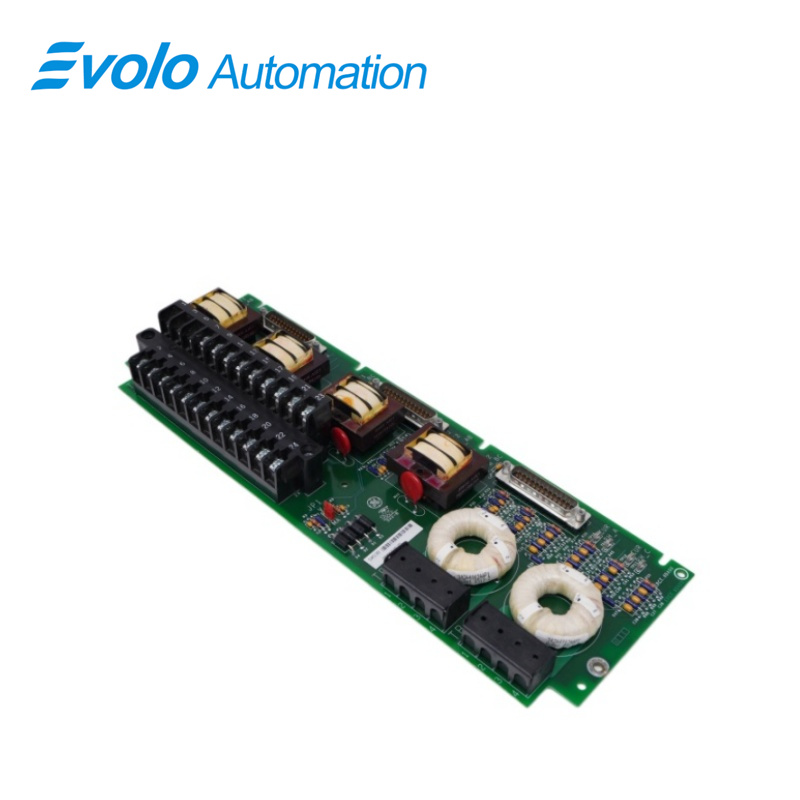

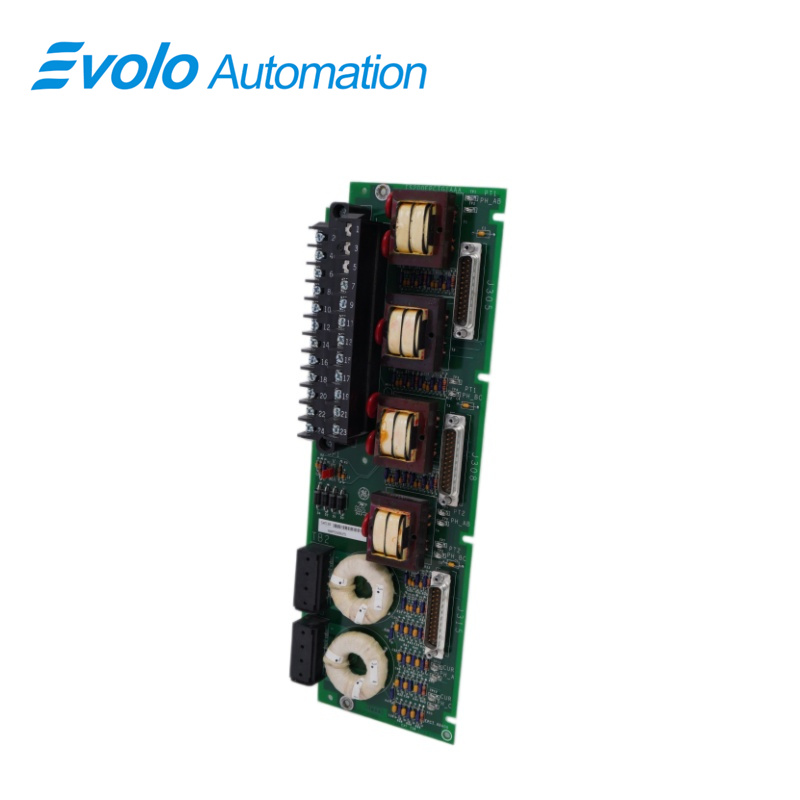

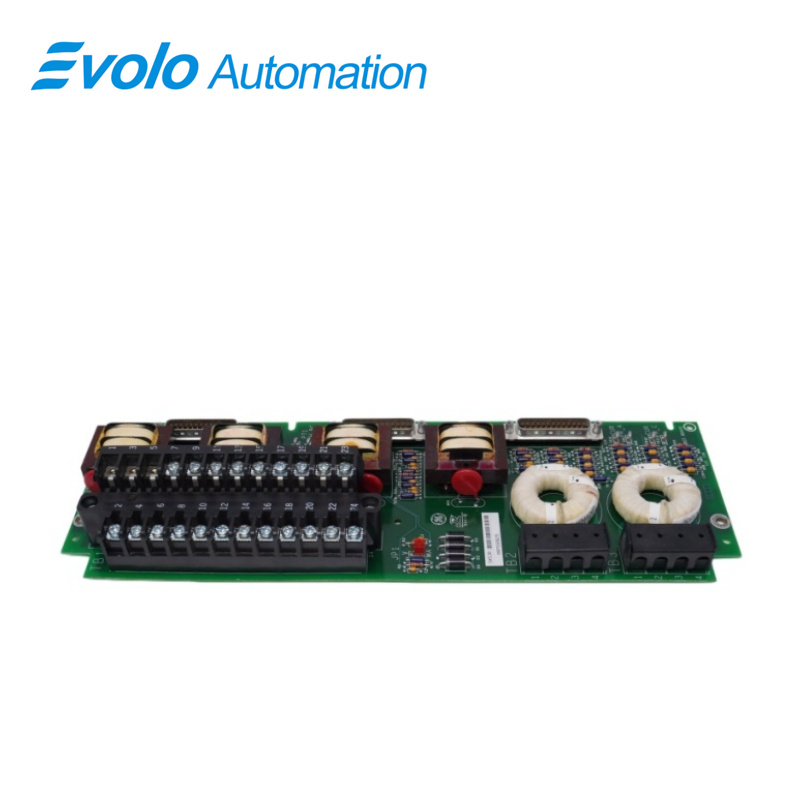

IS200EPCTG1AAA to płyta końcowa PT/CT wzbudnika (EPCT) opracowana przez firmę GE. Jest częścią systemu wzbudzenia EX2100. Płyta końcowa PT/CT wzbudnika (EPCT) stanowi nieodzowny element specjalnie zaprojektowany do wykonywania kluczowych pomiarów napięcia i prądu generatora za pośrednictwem transformatorów izolacyjnych. Płyta ta integruje dwa trójfazowe wejścia napięciowe transformatora potencjału (PT) generatora oraz dwa wejścia prądowe transformatora prądowego (CT) generatora, oferując opcje prądowe 1 A lub 5 A. Wszystkie sygnały wyjściowe z transformatorów izolacyjnych są skutecznie prowadzone do płyty EMIO, umieszczonej strategicznie w szafie sterującej. Dodatkowo płyta EPCT obsługuje jedno wejście analogowe, które może przyjmować sygnały napięciowe lub prądowe. W aplikacjach wymagających najwyższej niezawodności system może zawierać do trzech płyt EPCT, zapewniając redundancję oraz odporność całego systemu.

Konfiguracje pomiaru napięcia i prądu generatora

Funkcjonalność płyty polega na odbieraniu napięć generatora od transformatorów potencjału klienta oraz przekazywaniu tych sygnałów wejściowych przez przełączniki do złącza TB1. Dzięki tej konfiguracji możliwe jest stosowanie kabli o długości do 1000 stóp przy użyciu przewodu o przekroju 12 AWG. Wejścia TP, zwykle pracujące przy nominalnym napięciu 115 V skutecznego (rms) i częstotliwości 50/60 Hz, są zabezpieczone bezpiecznikami w celu ochrony przed możliwymi anomaliami elektrycznymi.

W obrębie płyty dwa transformatory izolacyjne wykonują skutecznie pomiar napięcia w układzie trójprzewodowym otwartego trójkąta, generując napięcie wyjściowe 1,533 V skutecznego (rms) przy napięciu wejściowym 115 V skutecznego (rms). W przypadku wejść TC dwa sygnały prądowe od generatora pochodzące od przetworników prądowych (TC) są podłączone do nieodłączalnych złącz zaciskowych TB2 i TB3. Każdy przetwornik prądowy wyposażony jest w uzwojenie 0–1 A skutecznego (rms) oraz uzwojenie 0–5 A skutecznego (rms), przy czym do modułu EPCT podłączone jest tylko jedno z nich. Długość kabla łączącego przetwornik z płytą może wynosić do 1000 stóp, a do niezawodnej transmisji dopuszczalny jest przekrój przewodu do #10 AWG.

Punkty pomiaru napięcia oraz ważne uwagi

Zawiera cztery punkty pomiaru napięcia (Tp9–12), umieszczone strategicznie na każdej gałęzi strony wtórnej transformatorów izolacyjnych prądu generatora. Jest to kluczowe

należy pamiętać, że te punkty pomiarowe nie powinny być uziemione przez urządzenie pomiarowe

Ta decyzja projektowa jest niezbędna do zapewnienia dokładności pomiarów oraz zapobiegania potencjalnym zakłóceniom, które mogłyby skompromitować dokładność pomiaru.

Dane aplikacji

Układ płytki, przedstawiony na schemacie układu płytki, pokazuje rozmieszczenie elementów. T1–T6 oznaczają transformatory izolacyjne napięcia i prądu, niezbędne do odpowiednich pomiarów. Złącze śrubowe TB1, zamocowane dwoma śrubami, zostało zaprojektowane tak, aby można je było w razie potrzeby usunąć. Złącza śrubowe TB2 i TB3 są natomiast celowo stałe i stanowią środek ochrony przed możliwą sytuacją otwartego obwodu przetwornicy prądowej (CT).

W konfiguracji sterowania prostego sygnały napięciowe są przekazywane przez złącze J305 do płytki EMlIO umieszczonej w sterowniku M1. Natomiast w konfiguracji sterowania redundantnego te sygnały są rozprowadzane, umożliwiając podłączenie do złączy J305, J308 oraz J315. Następnie są one przesyłane do sterowników M1, M2 i C, zapewniając redundancję i odporność systemu

Umożliwia pomiary za pośrednictwem ośmiu punktów pomiarowych napięcia (TP1–TP8), rozmieszczonych strategicznie na każdej gałęzi strony wtórnej transformatorów izolacyjnych. Punkty te zapewniają wygodny dostęp do celów diagnostycznych i testowych

System zawiera trzy 25-pinowe złącza typu sub-D: J305, J308 oraz J315. Złącza te są przeznaczone do połączeń kablowych z płaszczyzną tylną EBKP, umożliwiając bezproblemowe połączenie z płytą EMlIO i tym samym wspierając komunikację oraz przesył danych w ramach konfiguracji systemu

Często zadawane pytania

Czym jest IS200EPCTG1AAA?

Jest to płyta terminalowa Exciter PT/CT (EPCT) opracowana przez firmę GE w ramach serii EX2100

Jaka jest główna funkcja płyty terminalowej IS200EPCTG1AAA Exciter PT/CT (EPCT)?

Płyta została zaprojektowana do obsługi kluczowych pomiarów napięcia i prądu generatora za pośrednictwem wbudowanych transformatorów izolacyjnych.

Jakie są główne wejścia obsługiwane przez płytę terminalową IS200EPCTG1AAA?

Płyta obsługuje dwa trójfazowe wejścia napięciowe transformatorów potencjału (PT) generatora oraz dwa wejścia prądowe transformatorów prądowych (CT) generatora, dostępne przy poziomach prądu wynoszących 1 A lub 5 A.

W jaki sposób zarządzane są sygnały wyjściowe transformatorów izolacyjnych płyty IS200EPCTG1AAA ?

Wszystkie sygnały pochodzące z transformatorów izolacyjnych znajdujących się na płycie EPCcT są skutecznie przekazywane za pośrednictwem kabli do płyty EMIO umieszczonej w szafie sterowniczej w celu dalszej obróbki i zarządzania.
