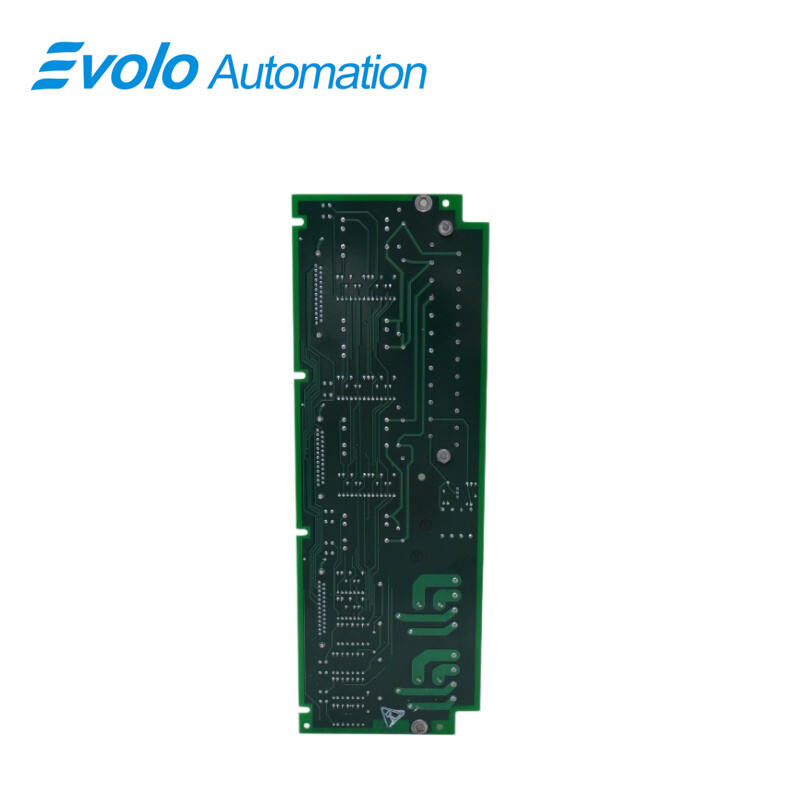

Přehled
Místo původu: |
USA |
Název značky: |
Ge |
Typ modelu: |
IS200EPCTG1AAA |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Část č. |
IS200EPCTG1AAA |
|
Výrobce: |
General Electric |
|
Země výroby: |
USA |
|
Typ produktu: |
Terminálový modul buzení PT/CT (EPCT) |
|
Série: |
EX2100 |
|
Počet kanálů: |
6 |
|
Rozměry: |
33 × 11,3 × 3,5 cm |
|
Hmotnost: |
0,86 kg |
|
Provozní teplota: |
−30 až 65 °C |
|
Vstupy PT: |
Dva trojfázové vstupy potenciálových transformátorů generátoru, 115 V efektivní hodnoty, 50/60 Hz, pojistkou chráněné |
|
Vstupy CT: |
Dva vstupy proudového transformátoru generátoru, možnosti 0–1 A nebo 0–5 A |
|
Analogový vstup: |
Jeden analogový vstup, přijímá napětí nebo proud |
|
Izolační transformátory: |
Dva napěťové izolační transformátory pro měření ve třívodičovém otevřeném delta zapojení |
|
Konektorové svorkovnice: |
TB1 odnímatelný, TB2 a TB3 pevné |
|
Zkušební body napětí: |
TP1–TP8 na sekundární straně izolačních transformátorů |
|
Sub-D konektory: |
J305, J308, J315 pro připojení desek EMIO |
|
Maximální délka kabelu: |
PT až 305 m (12 AWG), CT až 305 m (10 AWG) |
|
Redundance: |
Podporuje až tři desky EPCT pro redundantní řízení |
Popis
IS200EPCTG1AAA je terminálový modul Exciter PT/CT (EPCT), vyvinutý společností GE. Je součástí budicího systému EX2100. Terminálový modul Exciter PT/CT (EPCT) slouží jako nezbytná součást speciálně navržená pro zpracování kritických měření napětí a proudu generátoru prostřednictvím izolačních transformátorů. Tento modul integruje dvě třífázová napěťová vstupní napětí generátorových potenciálních transformátorů (PT) a dva vstupy proudu generátorových proudových transformátorů (CT) s možností volby proudu 1 A nebo 5 A. Všechny výstupní signály z izolačních transformátorů jsou efektivně přivedeny k desce EMIO, která je strategicky umístěna v řídicí skříni. Kromě toho modul EPCT obsahuje jeden analogový vstup, který je schopen přijímat buď napěťové, nebo proudové vstupy. Pro aplikace vyžadující maximální spolehlivost lze do systému začlenit až tři moduly EPCT, čímž se zajišťuje redundance a robustnost systému.
Konfigurace měření napětí a proudu generátoru
Funkce desky spočívá v příjmu napětí generátoru od potenciálních transformátorů zákazníka a směrování těchto vstupů přes spínače do svorkovnice TB1. Toto uspořádání umožňuje délku kabelů až 305 m (1000 stop) pomocí vodiče o průřezu 12 AWG. Vstupy od potenciálních transformátorů, které obvykle pracují s jmenovitým napětím 115 V střídavého proudu a frekvencí 50/60 Hz, jsou pojistkami chráněny proti možným elektrickým poruchám.
Uvnitř desky dvě izolační transformátory efektivně provádějí měření napětí ve třívodičovém otevřeném trojúhelníku a generují výstupní napětí 1,533 V střídavého proudu při vstupním napětí 115 V střídavého proudu. Co se týče vstupů od proudových transformátorů (CT), jsou dva generátorové proudové vstupy od proudových transformátorů připojeny k neodpojitelným svorkovnicím TB2 a TB3. Každý proudový transformátor má vinutí 0–1 A střídavého proudu a vinutí 0–5 A střídavého proudu, přičemž k desce EPCT je zapojeno pouze jedno z nich. Délka kabelu mezi transformátorem a deskou může dosahovat až 305 m (1000 stop) a pro spolehlivý přenos lze použít vodiče o průřezu až 10 AWG.
Měřicí body napětí a důležité poznámky
Zahrnuje čtyři měřící body napětí (Tp9–12), které jsou strategicky umístěny na každé větvi sekundární strany transformátorů pro izolaci proudu generátoru. Je rozhodující
poznamenat, že tyto měřící body nesmí být uzemněny prostřednictvím měřicího zařízení
Toto konstrukční rozhodnutí je nezbytné k zajištění přesných měření a zabránění potenciálnímu rušení, které by mohlo ohrozit přesnost měření.
Aplikační data

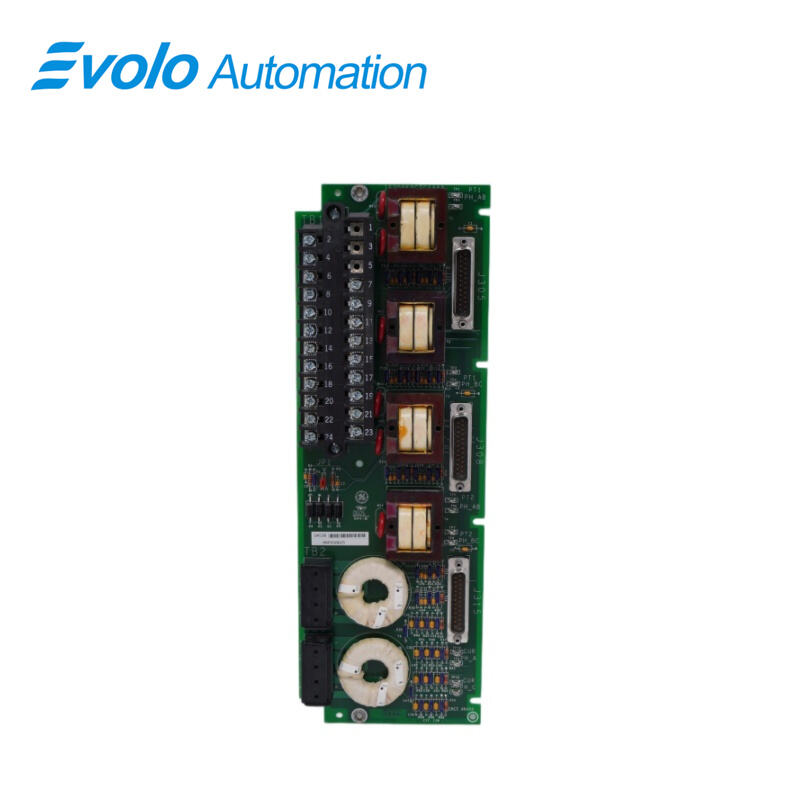

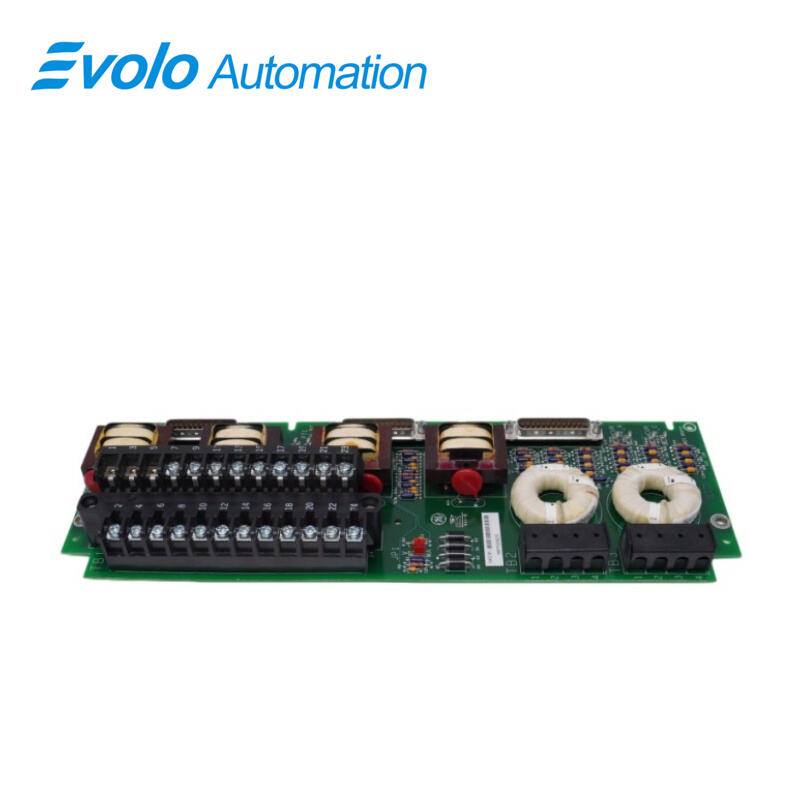

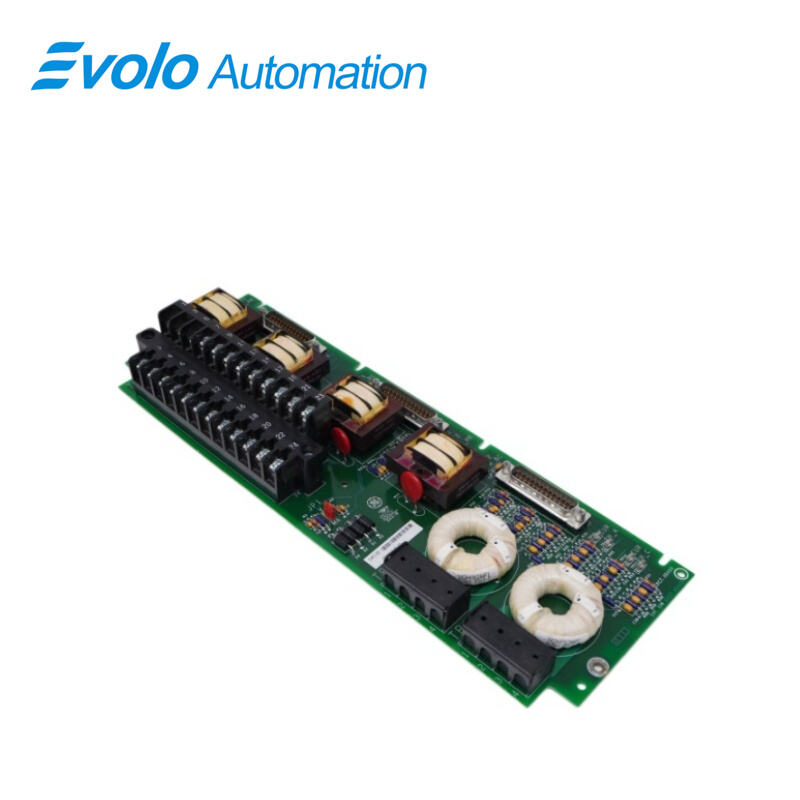

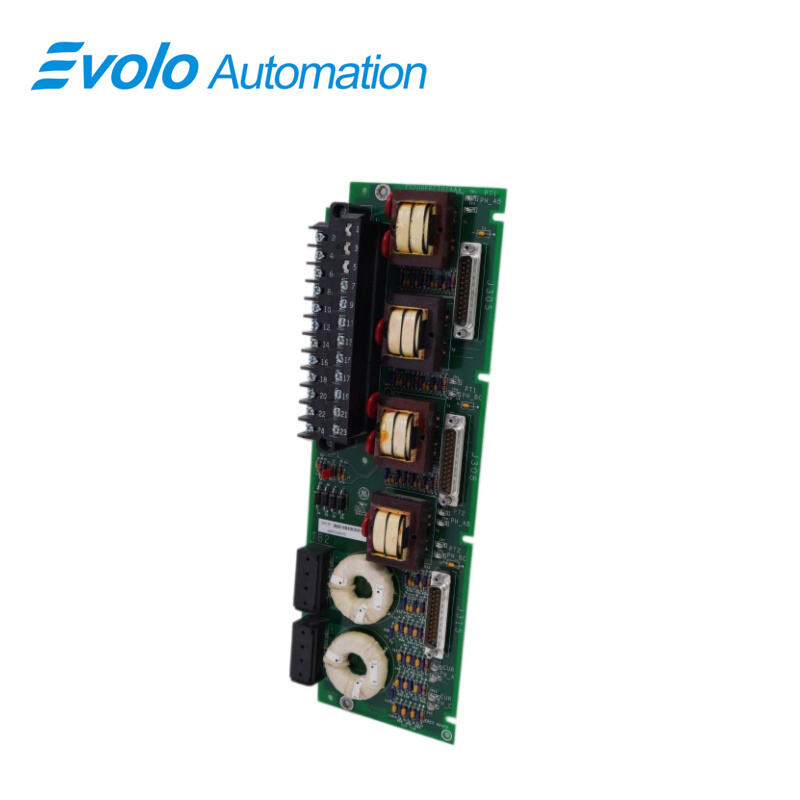

Rozmístění součástek na desce, jak je znázorněno na nákresu uspořádání desky, ukazuje uspořádání komponent. Označení T1 až T6 označují transformátory pro izolaci napětí a proudu, které jsou nezbytné pro příslušná měření. Svorkovnice TB1, upevněná dvěma šrouby, je navržena tak, aby ji bylo možné případně odstranit. Svorkovnice TB2 a TB3 jsou však záměrně pevně připevněny jako ochranné opatření proti situaci otevřeného obvodu proudového transformátoru (CT).
V jednoduché konfiguraci řízení jsou napěťové signály vedeny přes konektor J305 na desku EMlIO umístěnou v řídicím zařízení M1. Naopak v konfiguraci redundantního řízení jsou tyto signály rozděleny tak, aby bylo možné je připojit ke konektorům J305, J308 a J315. Následně jsou přenášeny do řídicích zařízení M1, M2 a C, čímž je zajištěna redundance a odolnost systému.
Umožňuje měření prostřednictvím osmi napěťových měřicích bodů (TP1–TP8), které jsou strategicky umístěny na každé větvi sekundární strany izolačních transformátorů. Tyto měřicí body poskytují pohodlný přístup pro diagnostické a zkušební účely.
Systém obsahuje tři 25pinové sub-D konektory, konkrétně J305, J308 a J315. Tyto konektory jsou určeny pro kabelová připojení k základní desce EBKP, čímž umožňují bezproblémové propojení s deskou EMlO a usnadňují komunikaci a přenos dat v rámci konfigurace systému.
Nejčastější dotazy
Co je IS200EPCTG1AAA?
Jde o terminálovou desku Exciter PT/CT (EPCT), kterou vyvinula společnost GE v rámci řady EX2100.
Jaká je hlavní funkce terminálové desky IS200EPCTG1AAA Exciter PT/CT (EPCT)?
Deska je navržena tak, aby zpracovávala kritická měření napětí a proudu generátoru prostřednictvím integrovaných oddělovacích transformátorů.
Jaké jsou hlavní vstupy podporované terminálovou deskou IS200EPCTG1AAA?
Deska umožňuje připojení dvou třífázových vstupů napětí potenciálních transformátorů (PT) generátoru a dvou vstupů proudových transformátorů (CT) generátoru s proudem buď 1 A nebo 5 A.
Jak jsou zpracovávány výstupní signály oddělovacích transformátorů desky IS200EPCTG1AAA ?
Všechny signály od oddělovacích transformátorů na desce EPCT jsou efektivně vedeny k desce EMI0 umístěné v řídicí skříni pro další zpracování a správu.
