Przegląd
Miejsce pochodzenia: |
USA |
Nazwa marki: |
Bently Nevada |
Numer modelu: |
330104-00-07-10-01-CN |
Szczegóły opakowania: |
Oryginalny nowy, fabrycznie zapieczętowany |
Czas dostawy: |
5-7 Dni |
Warunki płatności: |
T/T |
Zdolność dostaw: |
W magazynie |
Szybki szczegół
|
Opcja długości niegwintowanej części (minimalna długość niegwintowana): |
00 mm |
|
Opcja całkowitej długości obudowy (minimalna długość obudowy): |
70 mm |
|
Opcja całkowitej długości: |
1,0 metra (3,3 stopy) |
|
Opcja złącza i typu kabla: |
Miniaturyzowany koncentryczny złącze ClickLoc z ochroną złącza, standardowy kabel |
|
Opcja aprobat agencji: |
Aprobaty CSA, ATEX, IECEx |
|
Gwint obudowy czujnika: |
M10x1 |
|
Maksymalna długość zaangażowania gwintu: |
15 mm |
|
Wymiary: |
1,8x1,6x114 cm |
|
Waga: |
0.1KG |
Opis

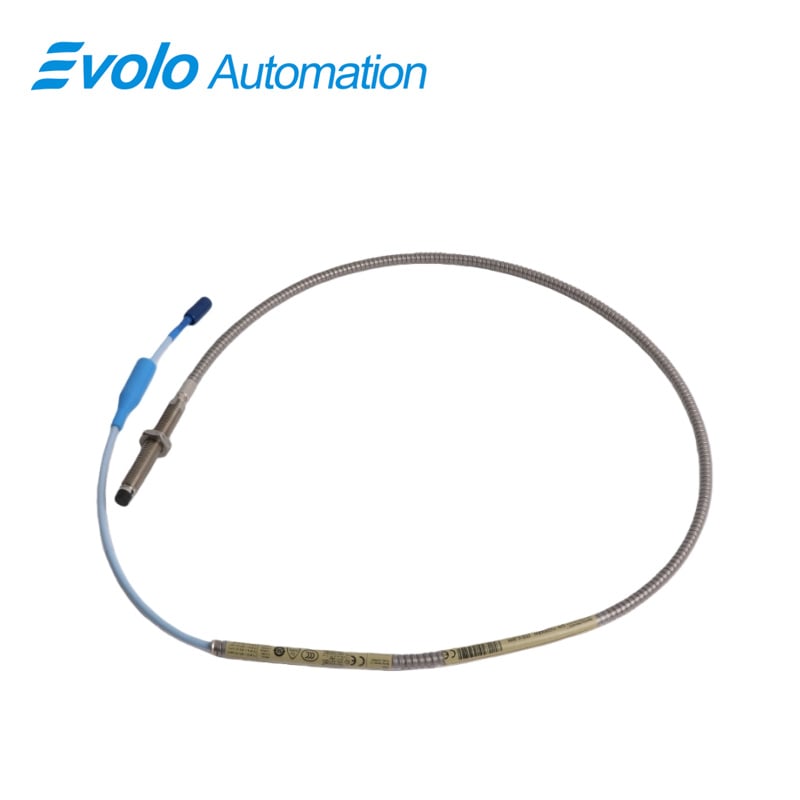

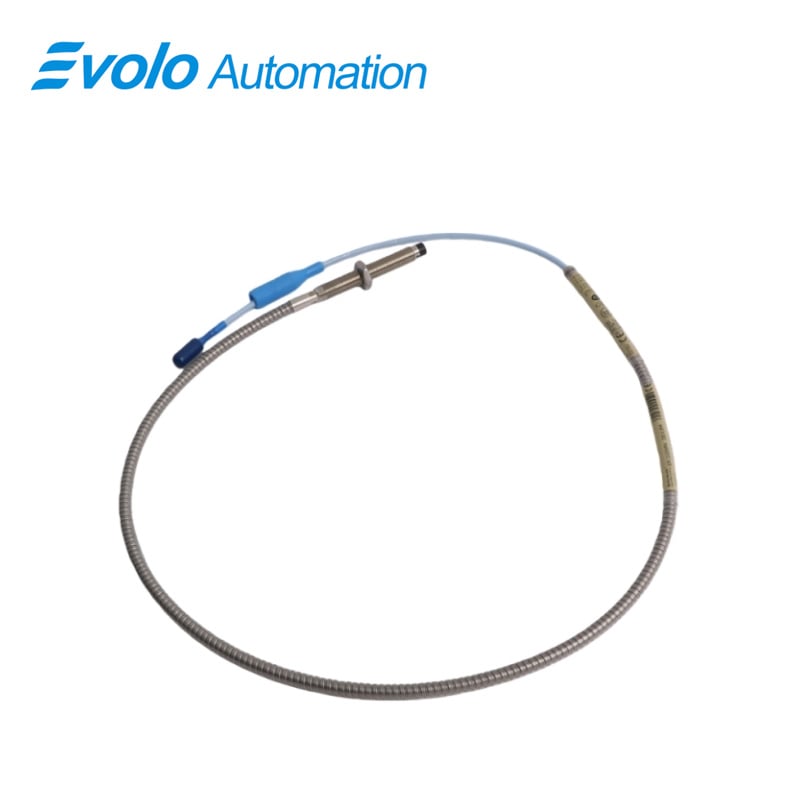

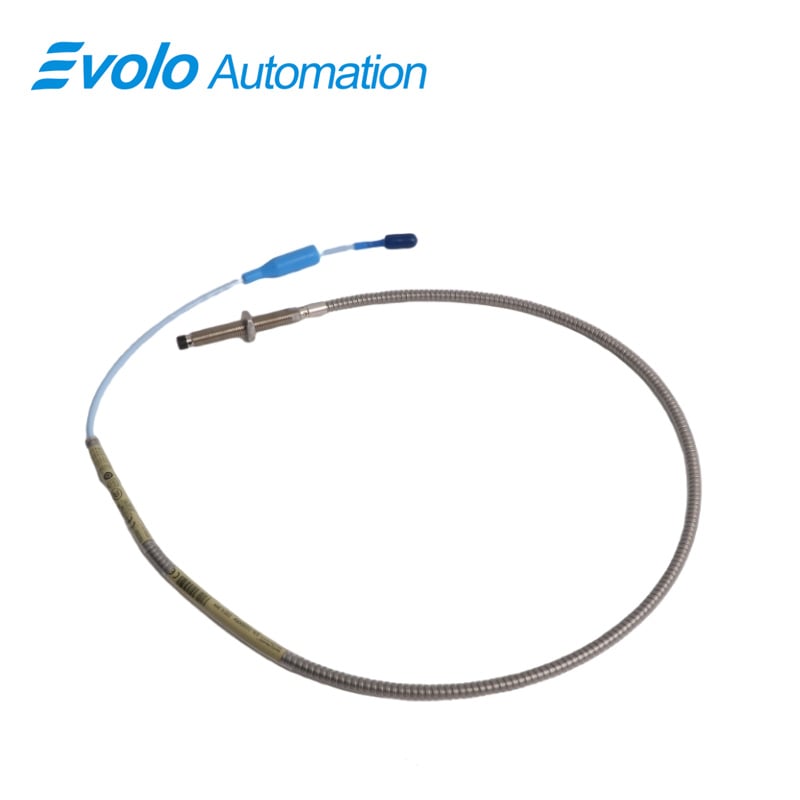

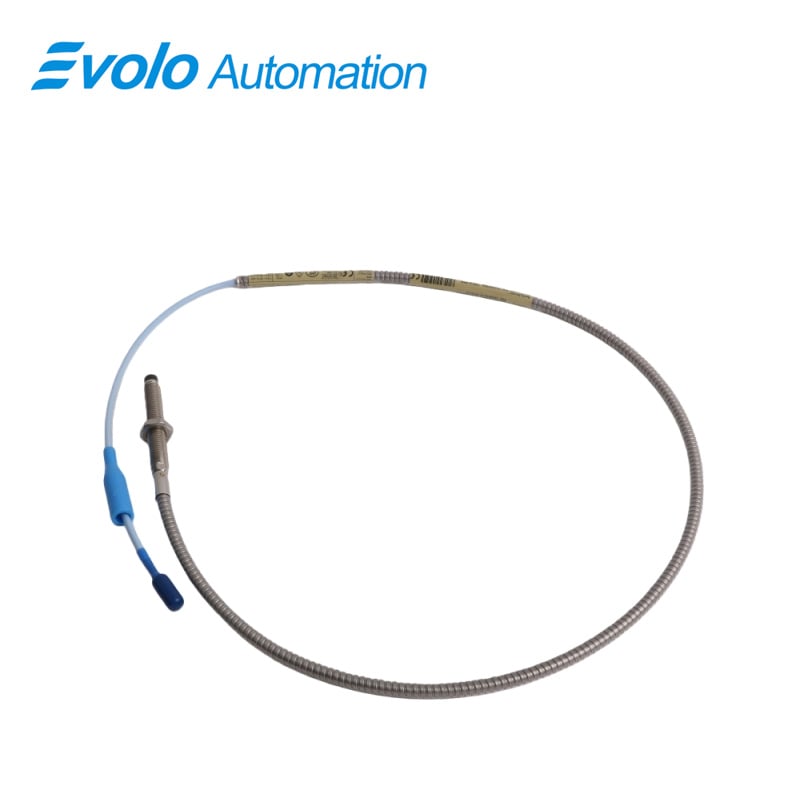

To 330104-00-07-10-01-CN sondujący czujnik zbliżeniowy 3300 XL o średnicy 8 mm przekształca przemieszczenie w napięcie wyjściowe proporcjonalne do odległości między końcówką sondy a mierzoną powierzchnią przewodzącą. Przy długości obudowy wynoszącej 70 mm, gwincie M10x1, standardowym kablu o długości 1 metra, rezystancji wyjściowej 50 Ω, czułości zasilania <2 mV/V, pojemności kabla 69,9 pF/m oraz zakresie liniowym 2 mm, 330104-00-07-10-01-CN czujnik 3300 XL umożliwia precyzyjne monitorowanie drgań i położenia w łożyskach warstwowych i maszynach obrotowych. Działa w temperaturach od −52 °C do +177 °C, co czyni go odpowiednim do zastosowania w zautomatyzowanych systemach predykcyjnego utrzymania w ruchu. Miniaturyzowany łącznik ClickLoc z osłoną zapewnia bezpieczną transmisję sygnału, podczas gdy opcjonalny kabel FluidLoc zapobiega przedostawaniu się oleju, umożliwiając nieprzerwaną automatyczną akwizycję danych w aplikacjach Keyphasor i referencyjnych pomiarów prędkości.
Zastosowania
Monitorowanie drgań wału w łożyskach warstwy cieczy
To 330104-00-07-10-01-CN 3300 XL 8-mm sonde pomiarowa mierzy drgania w zakresie liniowym 2 mm i z rezystancją wyjściową 50 Ω, rejestrując mikroprzemieszczenia w maszynach z łożyskami warstwy cieczy.
Śledzenie położenia wału do sprzężenia zwrotnego w systemach automatyki
Wykorzystanie 330104-00-07-10-01-CN 3300 XL , pomiary położenia są dostarczane wprost proporcjonalnie do odległości końcówki sondy od powierzchni przewodzącej. Długość obudowy wynosząca 70 mm oraz gwint M10x1 umożliwiają bezpieczne zamocowanie w turbinach i pompach w celu zastosowania w zautomatyzowanych pętlach sterowania.
Wykrywanie sygnału kluczowego (Keyphasor) i odniesienia prędkości obrotowej
To 330104-00-07-10-01-CN 3300 XL generuje impulsy zsynchronizowane fazowo do pomiarów Keyphasor. Dzięki pojemności kabla przedłużającego wynoszącej 69,9 pF/m zapewnia niezawodną transmisję sygnałów do kontrolerów automatyki, umożliwiając obliczanie prędkości obrotowej oraz zdarzeń czasowych.
Specyfikacje
|
Temperatura pracy i przechowywania: |
-52°C do +177°C (-62°F do +350°F) |
|
Wrażliwość zasilania: |
Zmiana napięcia wyjściowego mniejsza niż 2 mV na każdy wolt zmiany napięcia wejściowego |
|
Rezystancja wyjściowa: |
50 Ω |
|
Pojemność kabla przedłużającego: |
69,9 pF/m (21,3 pF/ft) typowo |
|
Przewody polowe: |
0,2 do 1,5 mm² (16 do 24 AWG) |
|
Zakres liniowy: |
2 mm (80 mils) |
Zalety konkurencyjne
Wysoka dokładność pomiarów
To 330104-00-07-10-01-CN 3300 XL charakteryzuje się czułością zasilania <2 mV/V oraz rezystancją wyjściową 50 Ω. Parametry te minimalizują fluktuacje sygnału i zapewniają powtarzalne dane do zautomatyzowanej analizy drgań.
Zwiększona wytrzymałość temperaturowa
Działa w zakresie temperatur od –52 °C do +177 °C, 330104-00-07-10-01-CN 3300 XL utrzymuje wydajność w ekstremalnych środowiskach przemysłowych, zmniejszając czas przestoju procesów zautomatyzowanych.
Niezawodne mechaniczne mocowanie
Formowany wierzchołek sondy TipLoc oraz obudowa z gwintem M10x1 zapewniają, że 330104-00-07-10-01-CN 3300 XL sonda pozostaje dokładnie zlokalizowana nawet przy wysokich poziomach wibracji, co jest kluczowe dla niezawodności zautomatyzowanego monitoringu.
Bezpieczna transmisja sygnału
Miniaturyzowany łącznik ClickLoc z osłoną, w połączeniu z opcjonalnymi przewodami FluidLoc, zapewnia, że 330104-00-07-10-01-CN 3300 XL sonda zapewnia spójny sygnał wyjściowy bez przerw spowodowanych wpływem cieczy środowiskowych.
