moduł wejścia/wyjścia 126599-01 Aero GT, Chiny – producenci, dostawcy i fabryka modułu wejścia/wyjścia 126599-01 Aero GT

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	126599-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Sygnał	Przyjmuje od 1 do 4 sygnałów z modułów interfejsowych (86517, 86497), wibromierzy i akcelerometrów
Zużycie energii	7,7 W (typowo)
Impedancja wejściowa – moduł wejścia/wyjścia Aero GT	>95 kΩ (wejścia dla czujników zbliżeniowych i przyspieszenia)
Impedancja wejściowa – moduł wejścia/wyjścia Prox/Velom oraz multimodalny	10 kΩ dla czujników zbliżeniowych/akcelerometrów, 3,5 MΩ dla wibromierzy
Wrażliwość – silniki aeroderivative	3,94 mV/(mm/s) (100 mV/in/s) lub 5,71 mV/(mm/s) (145 mV/in/s)
Wrażliwość – silniki aeroderivative2 oraz multimodalny	3,94 mV/(mm/s), 5,71 mV/(mm/s), 10,19 mV/(m/s²) (100 mV/g), 2,55 mV/(m/s²) (25 mV/g), 1,02 mV/(m/s²) (10 mV/g)
Dioda OK	Wskazuje, że monitor działa prawidłowo
Diody TX/RX	Wskazuje komunikację z innymi modułami szafy 3500
Diода Bypass	Wskazuje, że monitor znajduje się w trybie obejścia (Bypass Mode)
Buforowane wyjścia przetworników	Jeden złączyko współosiowe na kanał, zabezpieczone przed zwarciami
Impedancja wyjściowa	550 Ω
Wymiary:	2,3 × 11 × 24,1 cm
Waga:	0,4kg

Opis

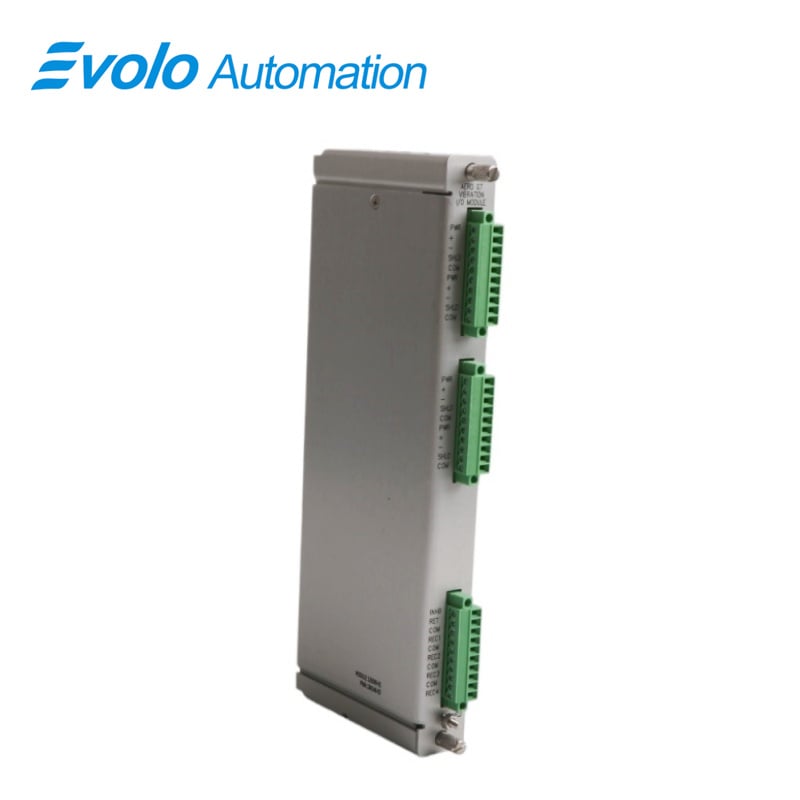

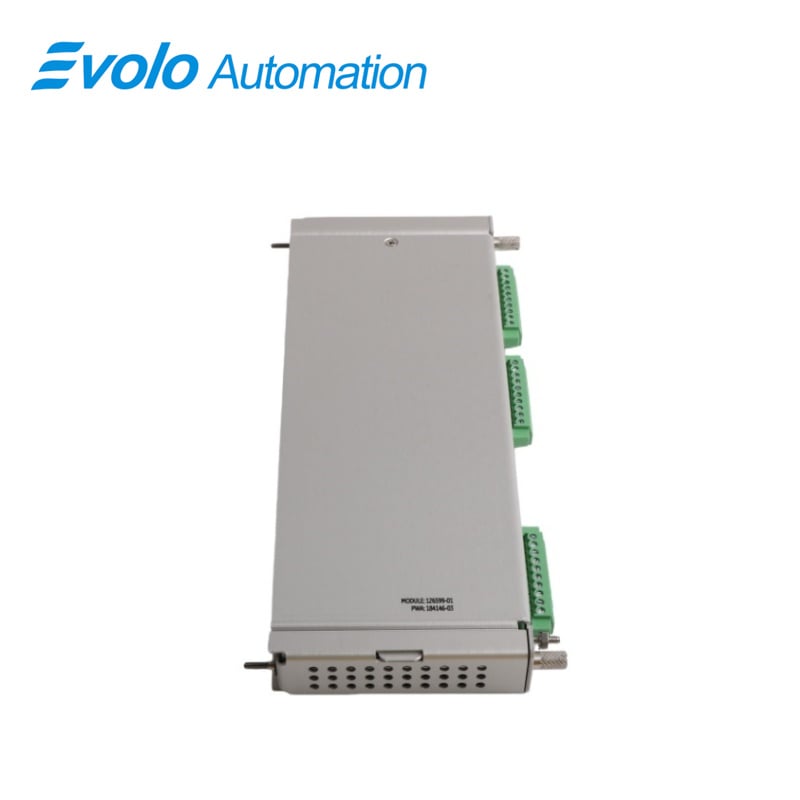

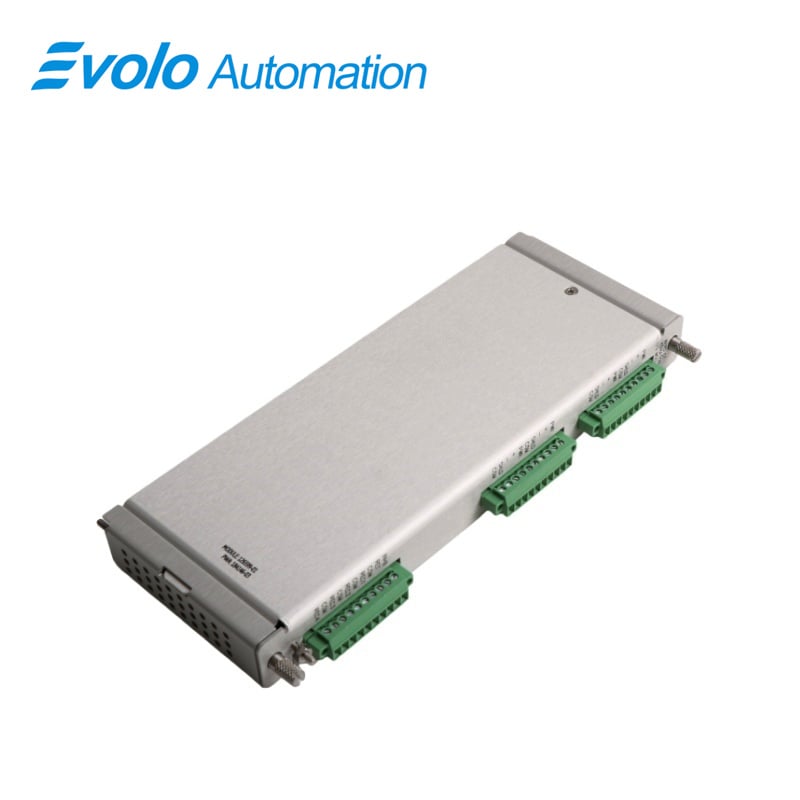

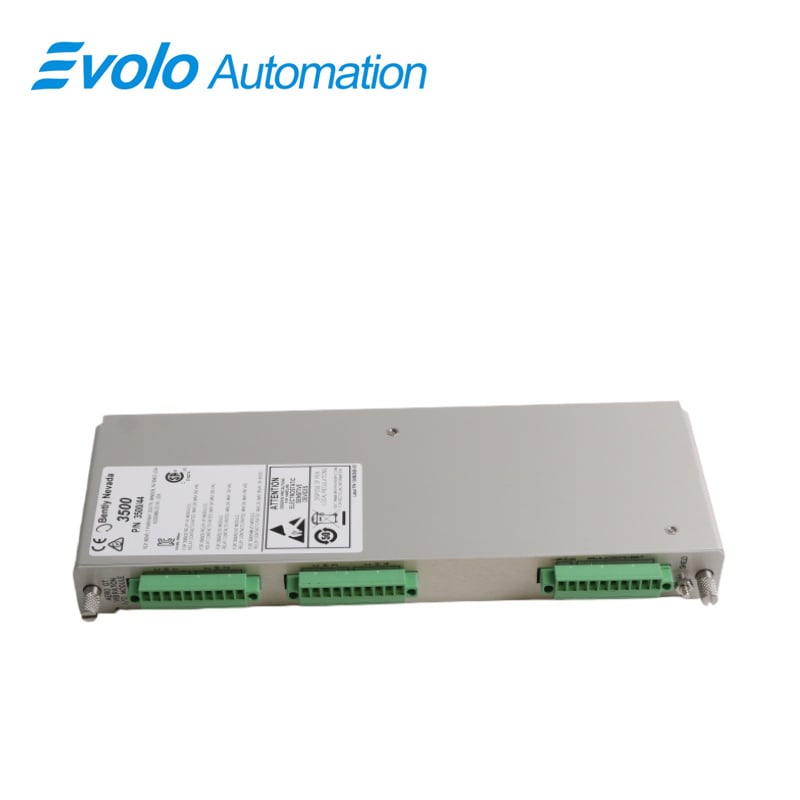

To 126599-01Moduł Aero GT I/O jest pełnowysokościowym modułem Bently Nevada 3500/44M przeznaczonym do automatyzacji turbin gazowych aeroderivative. 126599-01przyjmuje od 1 do 4 sygnałów z modułów interfejsowych (86517, 86497), czujników prędkości i akcelerometrów, zapewniając precyzyjny monitoring wibracji. Moduł obsługuje impedancję wejściową >95 kΩ dla wejść proximitora i przyspieszenia, z czułością do 10,19 mV/(m/s²). 126599-01zasila czujniki napięciem 23 Vcc przy prądzie 43 mA na czujnik, generuje wyjście 0–12 Vcc przy obciążeniu 550 Ω oraz aktualizuje sygnały co 100 ms. Diody LED OK, TX/RX oraz Bypass wskazują status operacyjny. Za pomocą oprogramowania konfiguracyjnego szafy 3500, 126599-01dostępne są opcje filtrów, w tym całkowanie sygnału, śledzenie wibracji 1X oraz wibracje pasmowe. Moduł obsługuje dwa sygnały Keyphasor na parę kanałów oraz do ośmiu zestawów alarmów z konfigurowalnymi punktami ostrzeżenia/awarii oraz opóźnieniami czasowymi od 0,1 do 60 sekund. 126599-01zajmuje 1 pełnowysokościowy tylny slot i zapewnia gotowy do użycia w systemach automatyki monitoring wibracji dla eksploatacji i konserwacji turbin.

Zastosowania

Monitorowanie sygnałów drgań turbiny

126599-01przyjmuje 1–4 sygnały z czujników Proximitor, Velomitor lub akcelerometrów w celu ciągłego pomiaru poziomów drgań turbiny w systemach automatyki.

Wyzwalanie alarmów dla trybów pracy

Korzystając z maksymalnie ośmiu konfigurowalnych zestawów alarmów, 126599-01może informować operatorów o warunkach ostrzegawczych lub zagrożenia z opóźnieniami czasowymi od 0,1 do 60 sekund dla operacji specyficznych dla danego trybu.

Interfejs z sygnałami Keyphasor

126599-01obsługuje dwa wejścia Keyphasor na każdą parę kanałów, umożliwiając synchronizację z wirującymi wałami i zdarzeniami w turbinie w celu analizy prędkości lub fazy.

Dostarczanie przefiltrowanych danych drgań

Integracja sygnałów, amplituda składowej 1X oraz filtry pasmowe pozwalają 126599-01na dostarczanie przetworzonych sygnałów drgań do sterowania turbiną oraz wspierania decyzji dotyczących konserwacji.

Specyfikacje

Zasilanie przetwornika	23 Vcc nominalnie przy maks. 43 mA
Zgodność napięciowa (wyjście prądowe)	0 do +12 Vcc, opór obciążenia od 0 do 600 Ω
Rozdzielczość	0,3662 µA na bit, błąd ±0,25% w temperaturze pokojowej, błąd ±0,7% w zakresie temperatur
Częstotliwość aktualizacji	100 ms lub mniej
Dokładność alarmu	W granicach 0,13% wartości zadanej
Tryby alarmowe – silnik aeroderiwatywny	Bezpośredni, amplituda 1X, pasmowy
Tryby alarmowe – silnik aeroderiwatywny2	Bezpośredni, pasmowy, amplituda 1X, opóźnienie fazy 1X
Tryby alarmowe – wielotrybowe turbiny aeroderivative	Bezpośredni, bezpośredni-B, pasmowy, pasmowy-B, amplituda 1X, amplituda 1X-B, opóźnienie fazy 1X
Opóźnienie czasowe alarmu – ostrzeżenie	od 1 do 60 sekund w odstępach co 1 sekunda
Opóźnienie czasowe alarmu – zagrożenie	0,1 sekundy lub od 1 do 60 sekund w odstępach co 1 sekunda

Zalety konkurencyjne

Zapewnia wysokoczułe monitorowanie drgań

126599-01obsługuje czułości do 10,19 mV/(m/s²), rejestrując subtelne szczegóły drgań w turbinach aeroderivative.

Obsługa wielokanałowego pozyskiwania danych

Przetwarzanie 1–4 sygnałów na moduł pozwala 126599-01na jednoczesne monitorowanie wielu punktów, co zmniejsza potrzebę dodatkowych modułów.

Włącz konfigurowalne czasy alarmów

Dzięki opóźnieniom czasowym ostrzeżeń/awarii w zakresie od 0,1 do 60 sekund 126599-01alarmy dostosowują się do trybów pracy turbiny, zapewniając precyzyjne informacje o stanie eksploatacji.

Zapewnij aktualizacje niemal w czasie rzeczywistym

Aktualizacje sygnałów co 100 ms pozwalają 126599-01na przekazywanie danych niemal w czasie rzeczywistym do systemów automatyki, wspierając szybką reakcję na zmieniające się warunki.

Integruj dane Keyphasor i drgań

126599-01przyjmuje dwa sygnały Keyphasor na parę kanałów, łącząc dane obrotowe i drganiowe w celu zaawansowanego monitoringu i sterowania automatycznego turbin.
