moduł wejścia/wyjścia Keyphasor z izolacją 125800-02, Chiny – producenci, dostawcy i fabryka modułu wejścia/wyjścia Keyphasor z izolacją 125800-02

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	125800-02
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Zużycie energii	3,2 W typowo
Sygnał	Wejście: do dwóch sygnałów czujnika z sond zbliżeniowych lub czujników magnetycznych; zakres wejściowy: od +0,8 V do −21,0 V (moduły wejścia/wyjścia bez izolacji) lub od +5 V do −11 V (moduły wejścia/wyjścia z izolacją)
Impedancja wejściowa	minimum 21,8 kΩ
Buforowane sygnały Keyphasor	Dwa buforowane wyjścia Keyphasor z przodu za pośrednictwem łączników współosiowych; dwa buforowane wyjścia z tyłu za pośrednictwem łączników typu Euro
Impedancja wyjściowa	maksymalnie 504 Ω (buforowane)
Zasilanie czujnika Keyphasor	−24 V prądu stałego, maksymalnie 40 mA na kanał
Temperatura pracy	-30 °C do +65 °C (-22 °F do +150 °F) przy standardowych wejściach/wyjściach Keyphasor; 0 °C do +65 °C (32 °F do +150 °F) przy wejściach/wyjściach z wewnętrzną barierą
Temperatura przechowywania	-40°C do +85°C (-40°F do +185°F)
Wilgotność	95%, Bez kondensacji
Wymiary:	2,5 × 11,2 × 24,2 cm
Waga:	0,48kg

Opis

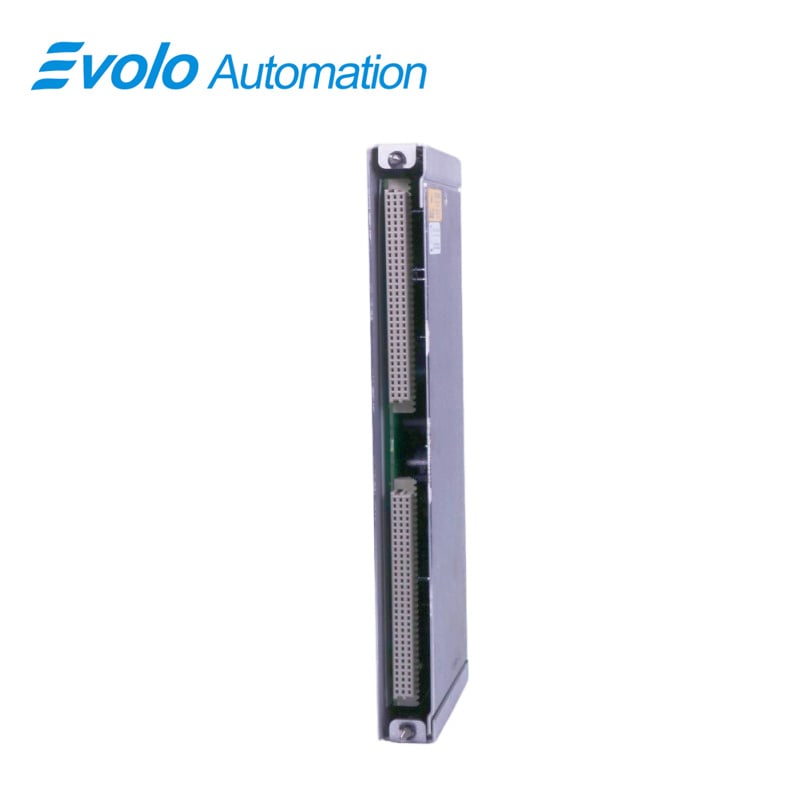

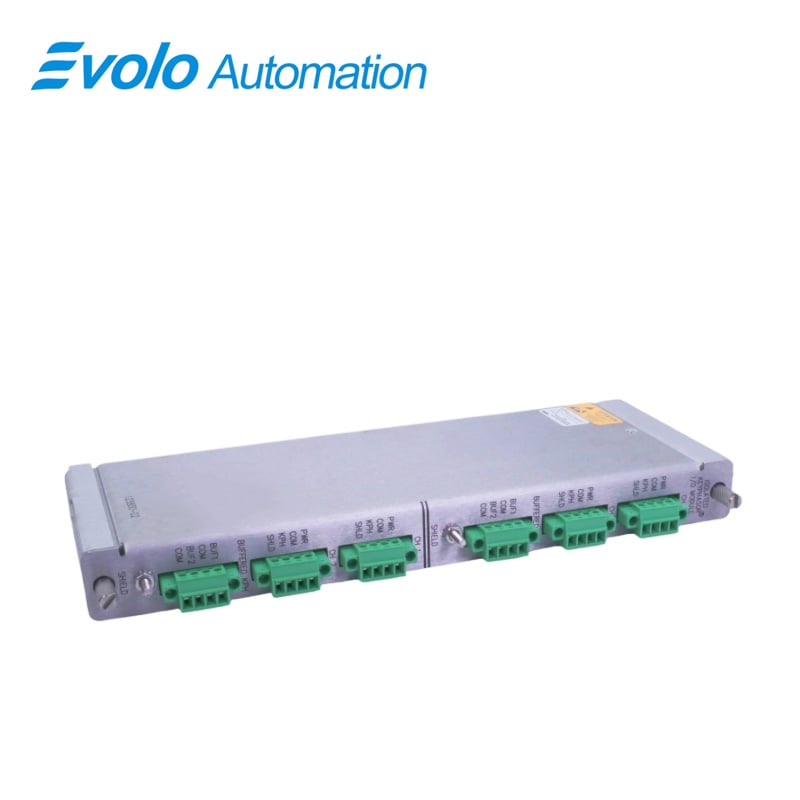

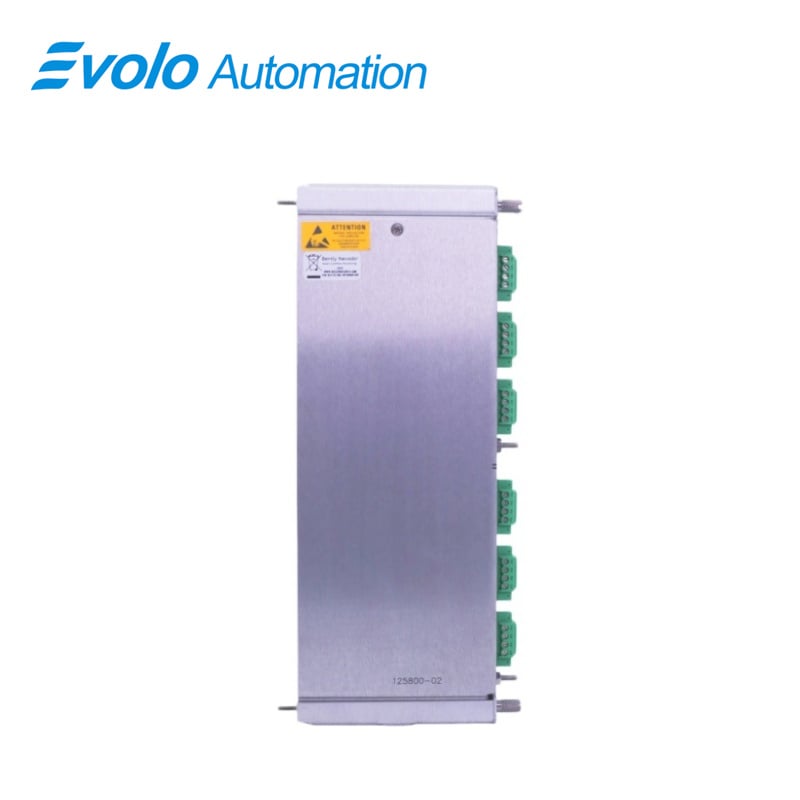

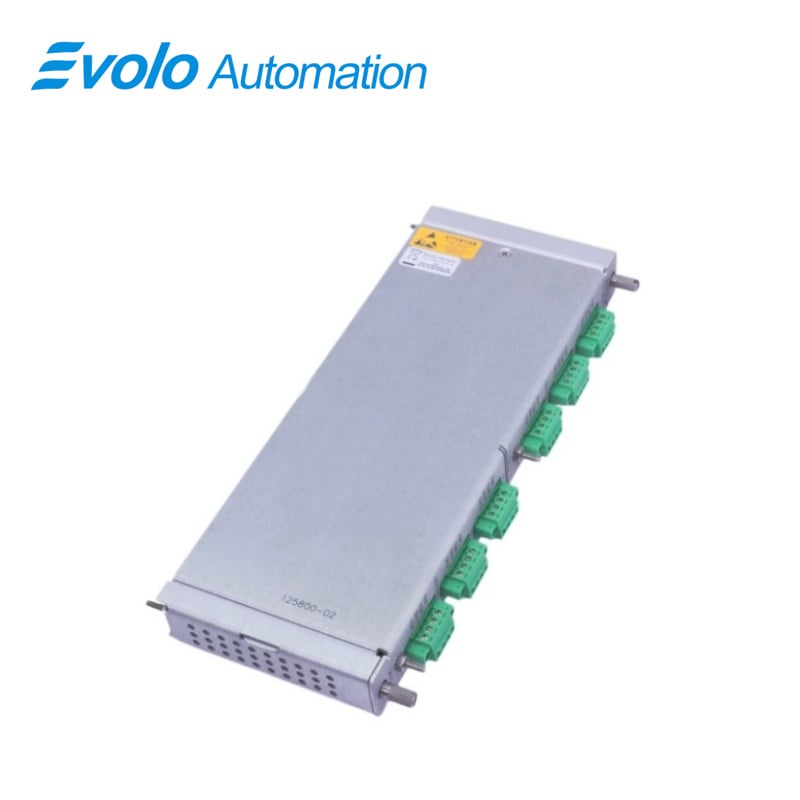

To 125800-02Moduł izolowanych wejść/wyjść Keyphasor to moduł o wysokości połowy standardowej, dwukanałowy, przeznaczony do szaf Bently Nevada 3500, zaprojektowany w celu dostarczania izolowanych sygnałów Keyphasor z sond zbliżeniowych lub czujników magnetycznych do modułów monitorujących. 125800-02przekształca sygnały wejściowe (+5 V do -11 V) na cyfrowe wyjścia Keyphasor, z dwoma wyjściami buforowanymi z przodu za pośrednictwem łączników koaksialnych oraz dwoma z tyłu za pośrednictwem łączników typu Euro. Zasilanie czujnika wynosi -24 V prądu stałego przy obciążeniu 40 mA na kanał, a typowe zużycie mocy wynosi 3,2 W. Zakres temperatur roboczych: od 0°C do +65°C, zakres temperatur przechowywania: od -40°C do +85°C, wilgotność względna: do 95 % bez skraplania. Zakres częstotliwości/wejściowej prędkości obrotowej: od 1 do 1 200 000 obr./min, zakres wyjściowej prędkości obrotowej: od 1 do 99 999 obr./min, dokładność wynosi do ±1 % wartości obr./min przy wysokich częstotliwościach. Diody LED wskazują stan OK oraz komunikację TX/RX z modułem RIM. 125800-02obsługuje instalację modułów frontowych o połowie wysokości oraz modułów wejścia/wyjścia z tyłu o pełnej wysokości, umożliwiając konfiguracje Keyphasor pojedyncze, sparowane lub TMR (Triple Modular Redundant), zapewniając izolowane sygnały prędkości obrotowej i fazy wału do wielu urządzeń automatyki bez zakłóceń między systemami.

Zastosowania

Dostarcza izolowanych sygnałów Keyphasor do wielu modułów

125800-02wysyła izolowane wyjścia Keyphasor do wielu modułów monitorujących bez zakłóceń między systemami, wspierając monitorowanie automatyczne turbin, sprężarek i pomp.

Pomiar prędkości obrotowej wału w maszynach wysokoprędkościowych

Zakres wejściowy prędkości/częstotliwości do 1 200 000 obr./min umożliwia 125800-02śledzenie prędkości obrotowej wału w turbinach i generatorach wysokoprędkościowych.

Obsługa konfiguracji TMR i sparowanych

W układach trójpodwójnej nadmiarowości modularnej (TMR) 125800-02działa razem z dodatkowymi modułami, zapewniając podstawowe i wtórne sygnały Keyphasor oraz sygnalizując odchylenie dowolnego kanału o więcej niż skonfigurowany procent.

Generuje sygnały zdarzeń dla systemów automatyki

125800-02generuje sygnały zdarzeń jednorazowych na turę na podstawie wejść wielozdarzeniowych na turę, dostarczając danych do oprogramowania sterującego procesem lub oprogramowania do konserwacji predykcyjnej.

Specyfikacje

Diody LED na panelu czołowym	Dioda OK wskazuje awarię; dioda TX/RX wskazuje komunikację z modułem RIM
Wymagane miejsce w szafie	Główny moduł: 1 gniazdo czołowe o połowie wysokości; moduły wejścia/wyjścia: 1 gniazdo tylnie o pełnej wysokości
Zakres sygnału prędkości/częstotliwości	Wejście: 1–1 200 000 obr./min (0,017–20 kHz); wyjście: 1–99 999 obr./min (0,017–1667 Hz)
Dokładność sygnału prędkości/częstotliwości	Niezprzetworzony: 0,017–100 Hz ±1 obr./min, 101–500 Hz ±8 obr./min, 501–20 kHz ±1% obr./min; przetworzony: 0,017–60 Hz ±1 obr./min, 61–150 Hz ±8 obr./min, 151–20 kHz ±1% obr./min

Zalety konkurencyjne

Dostarcza izolowanych wyjść do wielu urządzeń

125800-02wyjścia buforowane umożliwiają podłączenie do kilku modułów monitorujących, zapobiegając zakłóceniom elektrycznym i zapewniając spójne sygnały automatyki.

Włącz monitorowanie wału wysokoprędkościowego

Wejście do 1 200 000 cykli na minutę (cpm) i wyjście w zakresie 1–99 999 cykli na minutę (cpm) z dokładnością ±1% cpm umożliwia 125800-02dokładne pomiary szybkoobrotowych maszyn.

Praca w trudnych warunkach przemysłowych

125800-02działa w temperaturze od 0 °C do +65 °C przy wilgotności względnej do 95% bez skraplania, co ułatwia montaż w szafach znajdujących się w pobliżu szybkoobrotowego sprzętu.

Niskie zużycie mocy umożliwiające ciągłe monitorowanie

125800-02zużywa typowo zaledwie 3,2 W przy napięciu -24 V prądu stałego i prądzie 40 mA na kanał, umożliwiając ciągły monitoring sygnału Keyphasor bez nadmiernego zużycia energii.
