IS220PRTDH1AD IS220PRTDH1A weerstandsthermometer-ingangsmodule

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS220PRTDH1AD IS220PRTDH1A
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

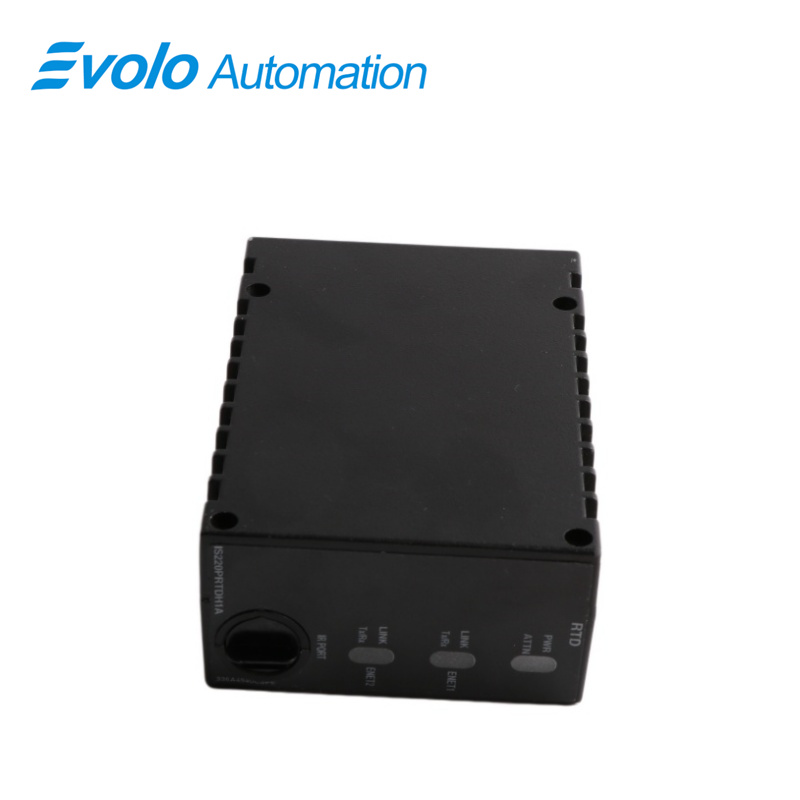

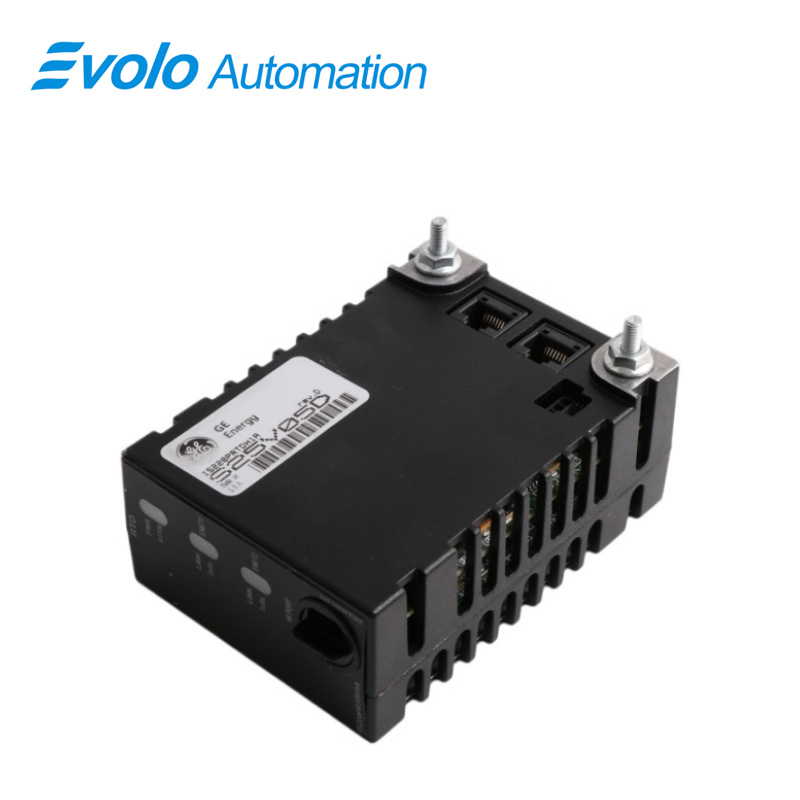

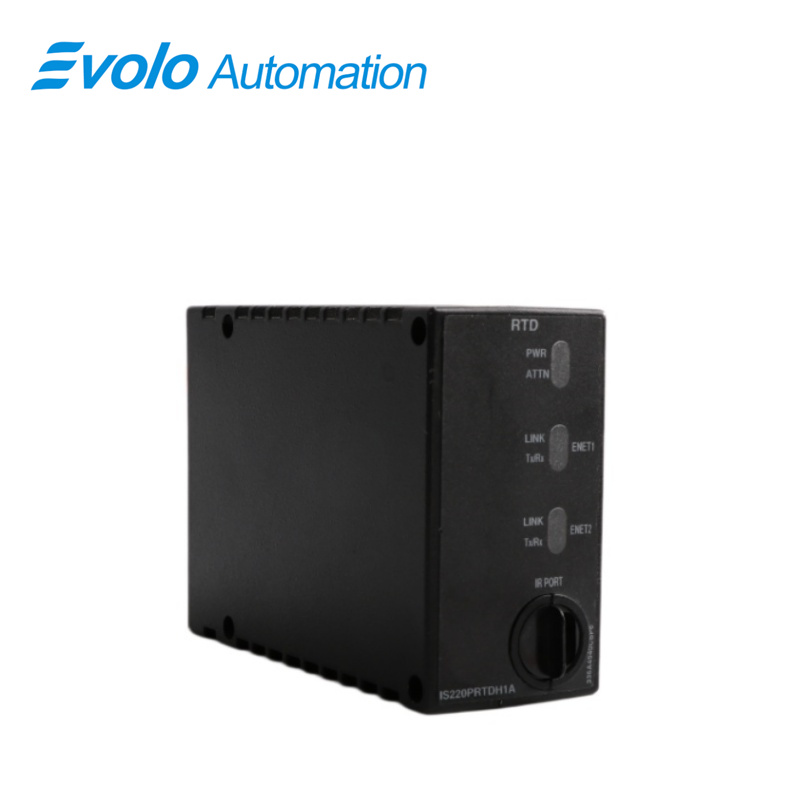

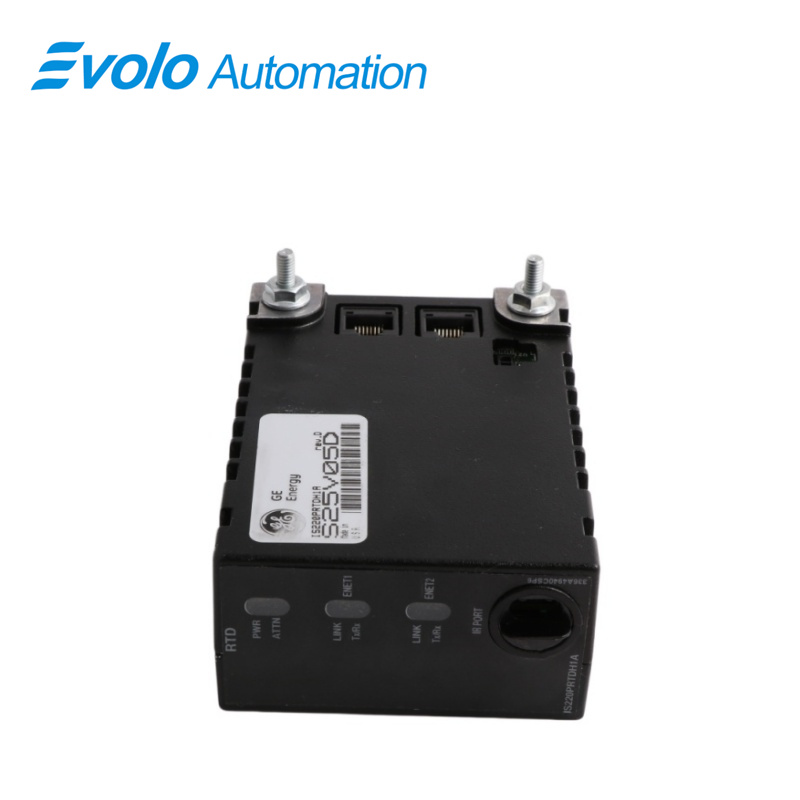

IS220PRTDH1AD IS220PRTDH1A is een ingangsmodule voor weerstandstemperatuurmeetapparaten (RTD), vervaardigd en ontworpen door General Electric als onderdeel van de Mark Vle-serie, die wordt gebruikt in gedistribueerde besturingssystemen. Een RTD-ingangsterminalplaat en één of meer I/O-Ethernetnetwerken worden elektrisch verbonden via het RTD-ingangspakket (PRTD). Het pakket bevat een speciale acquisitieplaat voor de thermokoppel-ingangsfunctie, evenals een processorplaat die wordt gedeeld door alle gedistribueerde I/O-pakketten van de Mark Vle-serie. Het I/O-pakket kan tot acht RTD-ingangen ondersteunen, terwijl de TRTD-terminalplaten tot zestien RTD-ingangen kunnen ondersteunen. Voor de ingang worden een DC-37-pins connector gebruikt die direct verbinding maakt met de terminalplaatconnector van het pakket, evenals een drie-pins voedingingang. Voor de uitgang zijn twee RJ45-Ethernetconnectoren aanwezig. Indicator-LED’s worden gebruikt om visuele diagnosegegevens weer te geven.

Toepassingen

Zwaar belaste gas-/stoomturbinekrachtcentrales:

Specifieke toepassingen: bewaking van de temperatuur van de turbine-lagers, de uitlaattemperatuur en de temperatuur van de generatorstatorwikkeling.

Olie- en chemische installaties:

Specifieke toepassingen: bewaking van de cilindertemperatuur en de smeervloeistoftemperatuur in grote zuigercompressoren om mechanische schade door oververhitting te voorkomen.

Windenergiecentrales:

Specifieke toepassingen: geïntegreerd in het nacelle-besturingssysteem om de olie-temperatuur van de versnellingsbak en de temperatuur van de generatorlagers te bewaken.

Grote metallurgische en staalfabrieken:

Specifieke toepassingen: thermische beveiligingssystemen voor kritieke apparatuur zoals hoogovensblazers.

Verenigbaarheid

De RTD-ingangskaarten TRTDH1D, H2D en SRTD zijn allemaal compatibel met PRTDH1A, maar de op een DIN-rail gemonteerde DRTD-kaart is dat niet. De compatibiliteitsinformatie staat in de onderstaande tabel.

1 Één I/O-pakket en één of twee netwerkverbindingen worden gebruikt bij simplex.

2 Twee I/O-pakketten met één of twee netwerkverbindingen worden gebruikt bij dual.

3 Drie l/O-packs met elk één netwerkverbinding worden gebruikt door TMR

De ingangsschakeling van de TRD is galvanisch gescheiden door de PRTD. Dit vereist aanpassingen aan de transientscherming op de aansluitplaten van de TRTDH1D- en TRTDH2D-borden. De H1D-versie van het bord biedt filtering die compatibel is met de standaard scanfrequentie van de PRTD. Wanneer de snelle scanfrequentie van de PRTD wordt gekozen, biedt de H2D-versie van de aansluitplaat minder filtering om een juiste werking te garanderen. Hoewel er geen fysieke schade zal optreden, wordt een onverenigbaarheid gedetecteerd indien de PRTD is gemonteerd op een eerdere versie van het TRTD-bord.

Installatie

1 Monteer het gewenste terminalbord stevig

2 Sluit één of twee PRTD’s direct aan op de aansluitingen van de aansluitplaat (voor simplexbesturing van acht of 16 RTD’s)

3 Gebruik de schroefdraadinzetstukken naast de Ethernet-poorten om de modules mechanisch te bevestigen. De inzetstukken worden bevestigd aan de montagebeugel voor het aansluitbord, specifiek ontworpen voor het betreffende type bord. Het is belangrijk de beugel zodanig te positioneren dat de DC-37-penconnector tussen het aansluitbord en de module niet wordt blootgesteld aan een kracht onder een rechte hoek. Tijdens de levensduur van het product is slechts één aanpassing nodig.

4 Afhankelijk van de systeemconfiguratie verbindt u één of twee draden om optimale werking via één of beide poorten te waarborgen. Bij gebruik van dubbele verbindingen is het gebruikelijk om ENET1 te verbinden met het netwerk dat is gekoppeld aan de R-controller.

5 Sluit de connector aan de zijkant van de module aan om stroom aan de accu te leveren. De I/O-module beschikt over een ingebouwde zachte-opstartfunctie die de inschakelstroom begrenst wanneer stroom wordt toegevoerd; het is daarom niet noodzakelijk om de kabel los te koppelen voordat deze wordt aangesloten.

6 Gebruik de ToolboxST*-applicatie om de I/O-module naar behoefte aan te passen.

Diagnostiek

1 Een zelftest bij het inschakelen die de hardware op de CPU-kaart, Ethernet-poorten, RAM en Flash-geheugen onderzoekt

2 Voortdurend controleren of de interne voeding correct functioneert

3 Controleren of de hardwareset overeenkomt door de elektronische ID-gegevens van de CPU-, acquisitie- en aansluitkaarten te vergelijken, gevolgd door een controle of de toepassingscode die uit het flashgeheugen is geladen geschikt is voor de hardwareset

4 Hardwaregrenscontrole voor elk RTD-type is gebaseerd op vooraf bepaalde (niet configureerbare) hoge en lage niveaus die dicht bij de randen van het werkbereik zijn geplaatst. Zodra deze grens wordt bereikt, wordt de ingang niet langer gecontroleerd en wordt in plaats daarvan een logisch signaal ingesteld

5 Een samengesteld diagnosealarm, L3DIAG PRTD, dat betrekking heeft op de gehele kaart, wordt gegenereerd als de hardwaregrenzen voor één van de acht ingangen worden bereikt. Informatie over elke diagnose is beschikbaar via de toolbox. Individuele diagnosesignalen kunnen worden vastgehouden, en het RESET DIA-signaal kan worden gebruikt om ze te resetten

6 Systeemlimiettesten voor elke RTD-ingang worden uitgevoerd met behulp van instelbare hoge en lage niveaus. Deze beperkingen, die kunnen worden aangepast voor inschakelen/uitschakelen en latch/niet-latch, kunnen worden gebruikt om alarmen te activeren. De signalen buiten de limiet worden gereset via RESET SYS

7 De toolbox biedt gedetailleerde informatie over elke diagnose. De diagnosesignalen kunnen individueel worden gelatched en, indien ze weer gezond worden, gereset met het signaal RESET DIA

Veelgestelde Vragen

V: Wat is de GE Mark Vle IS220PRTDH1A IS220PRTDH1AD?

A: De IS220PRTDH1A en IS220PRTDH1AD zijn ingangsmodules voor weerstandstemperatuurmeetapparaten (RTD) die zijn ontwikkeld door General Electric en worden gebruikt in gedistribueerde besturingssystemen.

V: Hoe controleer ik de prijs en beschikbaarheid van de IS220PRTDH1A IS220PRTDH1AD?

A: Neem alstublieft contact op met John voor verkoop via +86-18150117685 of vraag een offerte aan.

V: Wat is het gemeenschappelijk-modusspanningsbereik van de IS220PRTDH1A IS220PRTDH1AD?

A: Het gemeenschappelijk-modusspanningsbereik varieert van ±5 volt.

V: Wat is de maximale geleidingsweerstand van de IS220PRTDH1A IS220PRTDH1AD?

A: De maximale geleidingsweerstand bedraagt 15 ohm (tweewegkabelweerstand).

V: Wat is de normale modusverwerping van IS220PRTDH1A IS220PRTDH1AD?

A: De normale modusverwerping bedraagt maximaal 250 mV eff, wat overeenkomt met 60 dB bij een systeemfrequentie van 50/60 Hz voor normaal scannen.
