Vstupní modul pro odporové teploměry IS220PRTDH1AD IS220PRTDH1A

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS220PRTDH1AD IS220PRTDH1A
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

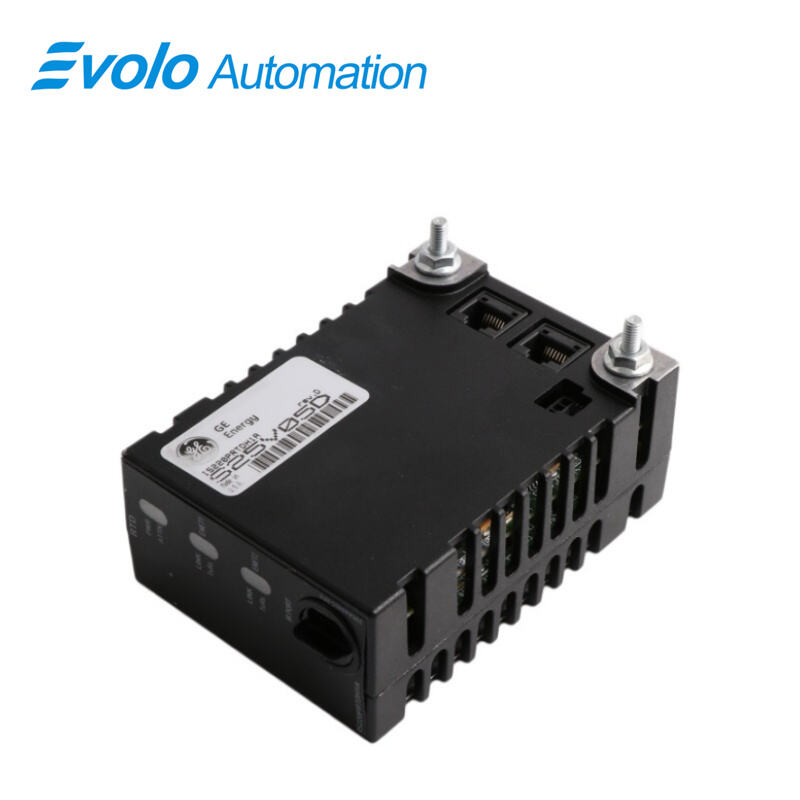

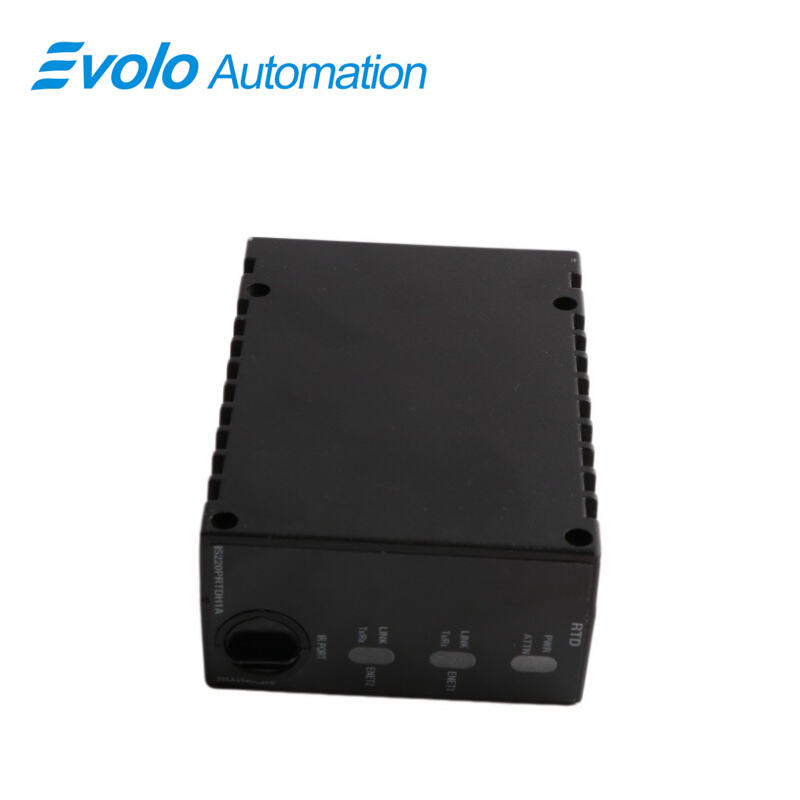

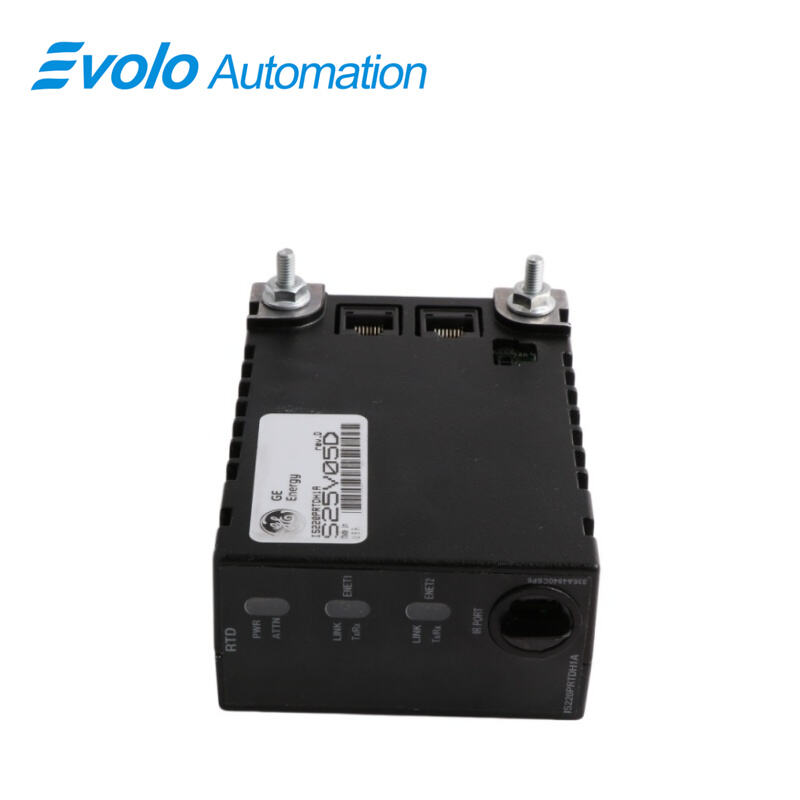

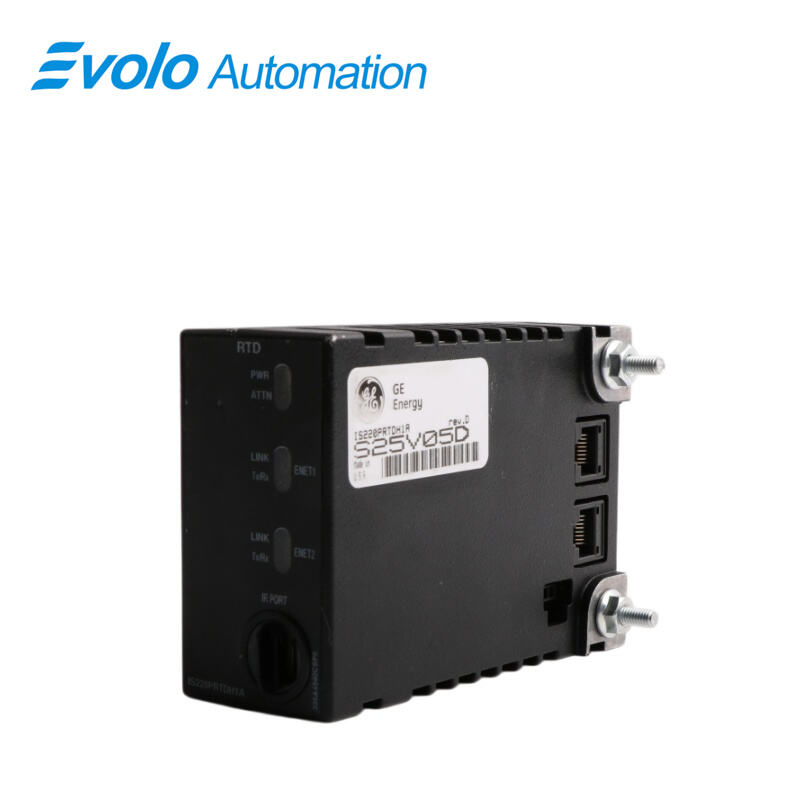

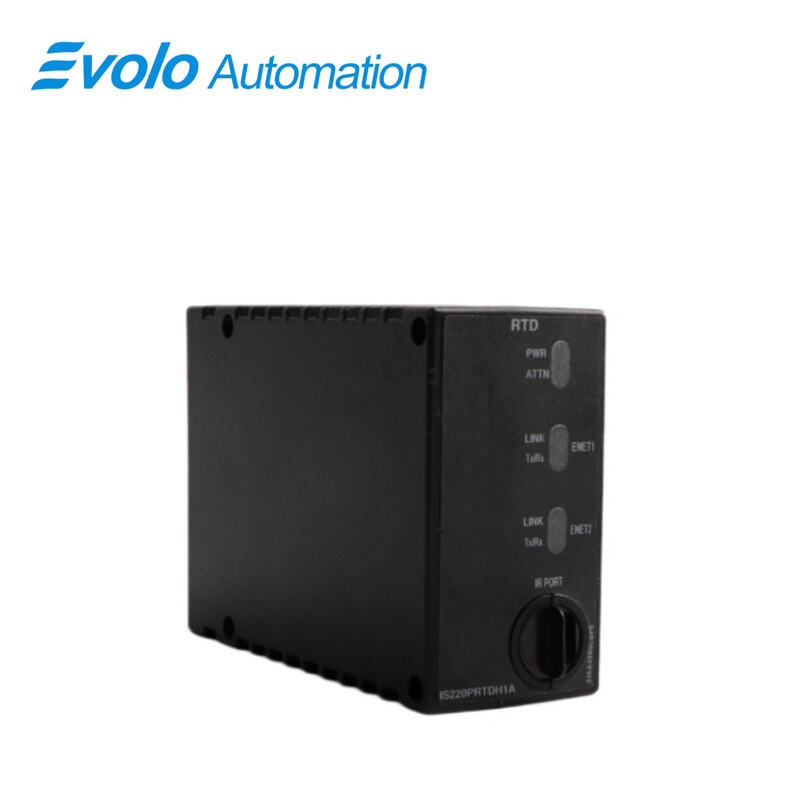

IS220PRTDH1AD IS220PRTDH1A je vstupní modul pro odporové teploměry (RTD), který vyrábí a navrhuje společnost General Electric jako součást řady Mark Vle používané v distribuovaných systémech řízení. Odporový teploměr (RTD) vstupní (PRTD) modul elektricky propojuje vstupní desku pro odporové teploměry a jednu nebo více I/O Ethernetových sítí. Modul obsahuje specializovanou desku pro získávání signálů z termočlánků a procesorovou desku, kterou sdílejí všechny distribuované I/O moduly řady Mark Vle. Vstupní/výstupní modul podporuje až osm vstupů RTD, zatímco vstupní terminálové desky TRTD podporují až šestnáct vstupů RTD. Pro vstup se používá DC-37pinový konektor, který se přímo připojuje k konektoru terminálové desky pro daný modul, a třípinový vstup napájení. Pro výstup jsou k dispozici dva RJ45 Ethernetové konektory. Stavové LED diody slouží k vizuální diagnostice.

Použití

Výkonné elektrárny na zemní plyn/paru:

Specifické aplikace: Monitorování teploty ložisek turbíny, výfukové teploty a teploty statorových vinutí generátoru.

Rafinerie ropy a chemické závody:

Specifické aplikace: Monitorování teploty válce a mazacího oleje u velkých pístových kompresorů za účelem prevence mechanického poškození způsobeného přehřátím.

Větrné elektrárny:

Specifické aplikace: Integrováno do řídicího systému gondoly pro monitorování teploty oleje v převodovce a teploty ložisek generátoru.

Velké metalurgické a ocelářské závody:

Specifické aplikace: Tepelné ochranné systémy pro kritická zařízení, jako jsou vysokotlaké ventilátory pro váhové pece.

Kompatibilita

Vstupní desky pro odporové teploměry (RTD) TRTDH1D, H2D a SRTD jsou všechny kompatibilní s modulem PRTDH1A, avšak DIN-lišta montovaná deska DRTD není. Informace o kompatibilitě jsou uvedeny v následující tabulce.

1 Jeden I/O modul a jedno nebo dvě síťová připojení se používají v jednoduchém (simplex) režimu.

2 Dva I/O moduly s jedním nebo dvěma síťovými připojeními se používají v dvojnásobném (dual) režimu.

tMR používá tři balíčky 3 Three l/O, z nichž každý má jedno síťové připojení.

Vstupní obvod TRD je galvanicky oddělen pomocí PRTD. To vyžaduje úpravy ochrany proti přepětí na svorkovnici desek TRTDH1D a TRTDH2D. Verze desky H1D nabízí filtraci, která je kompatibilní se standardní rychlostí skenování PRTD. Pokud je zvolena vysoká rychlost skenování PRTD, nabízí verze H2D svorkovnice nižší úroveň filtrace, aby bylo zajištěno správné fungování. I když nedojde k žádné fyzické poškození, bude při montáži PRTD na starší verzi desky TRTD detekována nekompatibilita.

Instalace

1 Bezpečně nainstalujte požadovanou terminálovou desku

2 Přímo připojte jeden nebo dva PRTD ke svorkám na svorkovnici (pro jednoduché řízení osmi nebo 16 RTD)

3 Pomocí závitových vložek vedle ethernetových portů mechanicky zajistěte moduly. Vložky se připevňují k montážnímu držáku určenému specificky pro daný typ terminálové desky. Je důležité umístit držák tak, aby na DC-37 pinový konektor mezi terminálovou deskou a modulem nepůsobila síla působící pod pravým úhlem. Během životnosti výrobku by měla být provedena pouze jedna úprava.

4 V závislosti na konfiguraci systému připojte jeden nebo dva vodiče, abyste zajistili optimální provoz na kterémkoli z portů. Je běžné při použití dvou připojení propojit port ENET1 se sítí připojenou k řídicí jednotce R.

5 Připojte konektor na straně modulu, aby se do baterie dodávala elektrická energie. I/O modul obsahuje vestavěnou funkci měkkého startu, která omezuje nárazový proud při připojení napájení, proto není nutné kabel před jeho připojením odpojovat.

6 Chcete-li I/O modul přizpůsobit požadovaným požadavkům, použijte aplikaci ToolboxST*.

Diagnostika

1 Samotest při zapnutí, který zkontroluje hardware na desce CPU, ethernetová rozhraní, paměť RAM a paměť Flash

2 Trvalé sledování správného chodu vnitřního napájecího zdroje

3 Ověření shody hardwarové sady porovnáním elektronických identifikačních údajů z desek CPU, sběru dat a terminálu a následné kontrolou, zda je aplikační kód načtený z paměti Flash vhodný pro danou hardwarovou sadu

4 Kontrola hardwarových limitů pro každý typ RTD je založena na předem stanovených (neprogramovatelných) horních a dolních mezích umístěných blízko okrajů pracovního rozsahu. Jakmile je tento limit dosažen, vstup již není dále vyhodnocován a místo toho je nastaven logický signál

5 Komplexní diagnostická poplachová signalizace L3DIAG PRTD, která se vztahuje na celou desku, je generována v případě, že je překročen hardwarový limit u kteréhokoli z osmi vstupů. Informace o jednotlivých diagnostických testech jsou dostupné prostřednictvím nástrojového panelu. Jednotlivé diagnostické signály lze uzamknout a k jejich resetování lze použít signál RESET DIA

testování limitů systému pro každý vstup RTD se provádí pomocí přizpůsobitelných horních a dolních úrovní. Tyto omezení lze nastavit pro zapnutí/vypnutí a pro závěr/závěr s uvolněním a lze je využít k aktivaci poplachů. Signály mimo rozsah se resetují pomocí příkazu RESET SYS

nástrojová sada poskytuje podrobné informace o každé diagnostice. Diagnostické signály lze jednotlivě uzamknout a v případě obnovení jejich funkčnosti je lze resetovat pomocí signálu RESET DIA

Nejčastější dotazy

Otázka: Co je GE Mark Vle IS220PRTDH1A IS220PRTDH1AD?

Odpověď: IS220PRTDH1A a IS220PRTDH1AD jsou vstupní moduly pro odporové teploměry (RTD), vyvinuté společností General Electric a používané v distribuovaných řídicích systémech.

Otázka: Jak zkontrolovat cenu a dostupnost pro IS220PRTDH1A IS220PRTDH1AD?

Odpověď: Kontaktujte prosím Johna na prodej na čísle +86-18150117685 nebo požádejte o cenovou nabídku.

Otázka: Jaký je rozsah napětí mezi vodiči pro IS220PRTDH1A IS220PRTDH1AD?

Odpověď: Rozsah napětí mezi vodiči je ±5 V.

Otázka: Jaký je maximální odpor vodičů pro IS220PRTDH1A IS220PRTDH1AD?

Odpověď: Maximální odpor vodičů je 15 Ω (odpor dvouvodičového kabelu).

Otázka: Jaká je odolnost proti normálnímu režimu u modelu IS220PRTDH1A IS220PRTDH1AD?

Odpověď: Odolnost proti normálnímu režimu dosahuje až 250 mV střední hodnoty (rms) při útlumu 60 dB na síťové frekvenci 50/60 Hz v normálním režimu skenování.

Otázka: Jakým způsobem jsou desky IS220PRTDH1A IS220PRTDH1AD baleny pro dopravu od vás?

Odpověď: Součásti jsou umístěny do antistatických obalů a bezpečně zabalené v ESD krabicích vyložených ESD pěnou, která je navržena k ochraně elektrických součástí.
