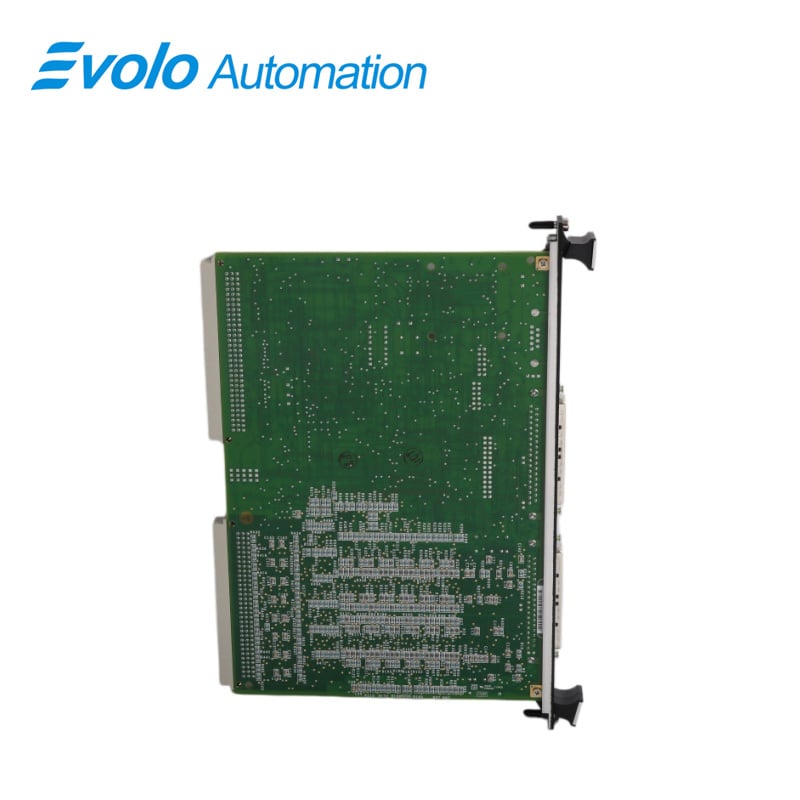

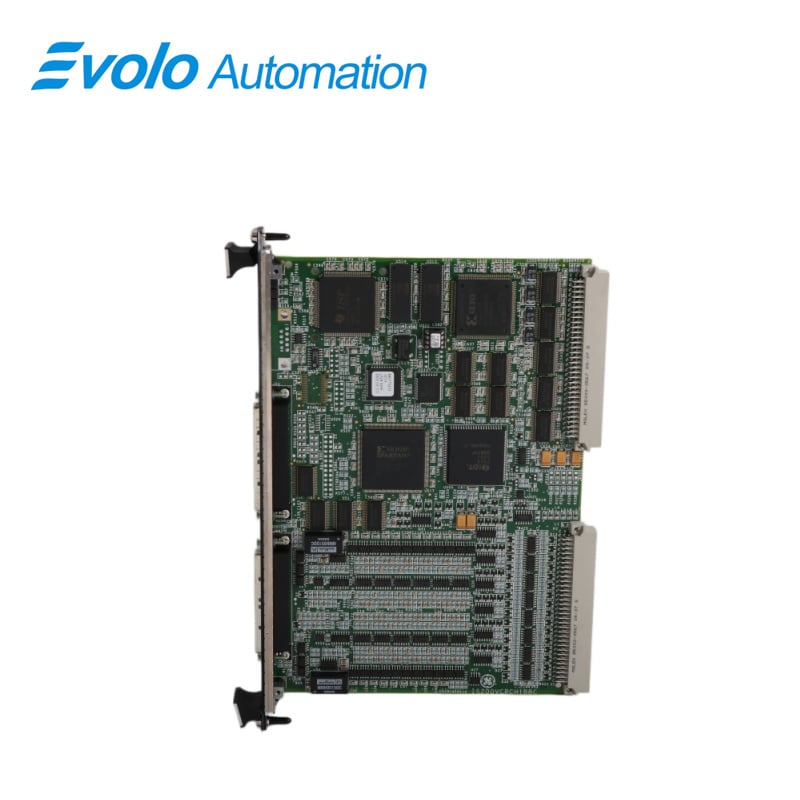

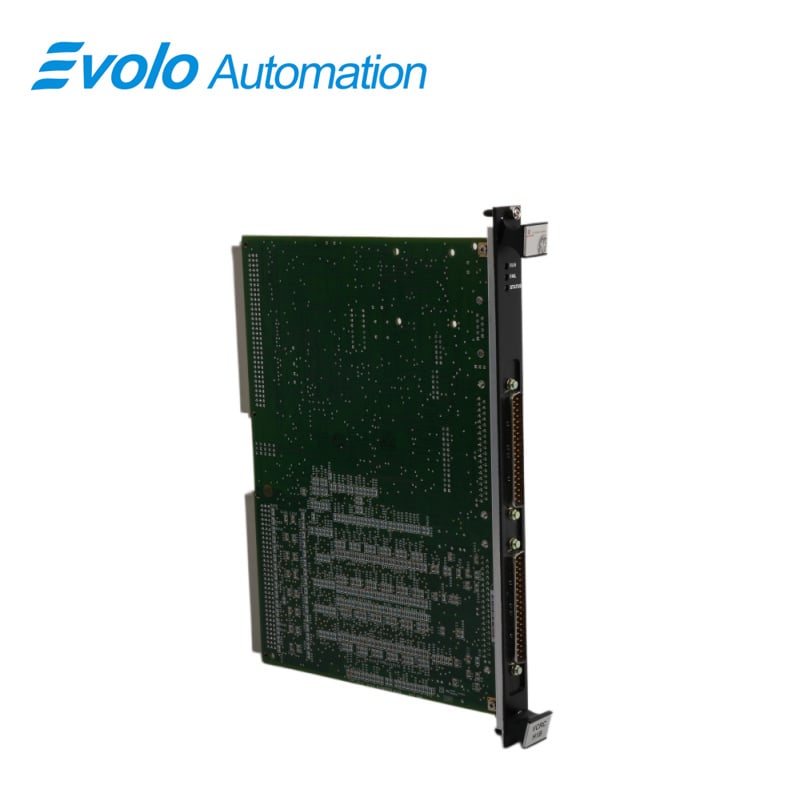

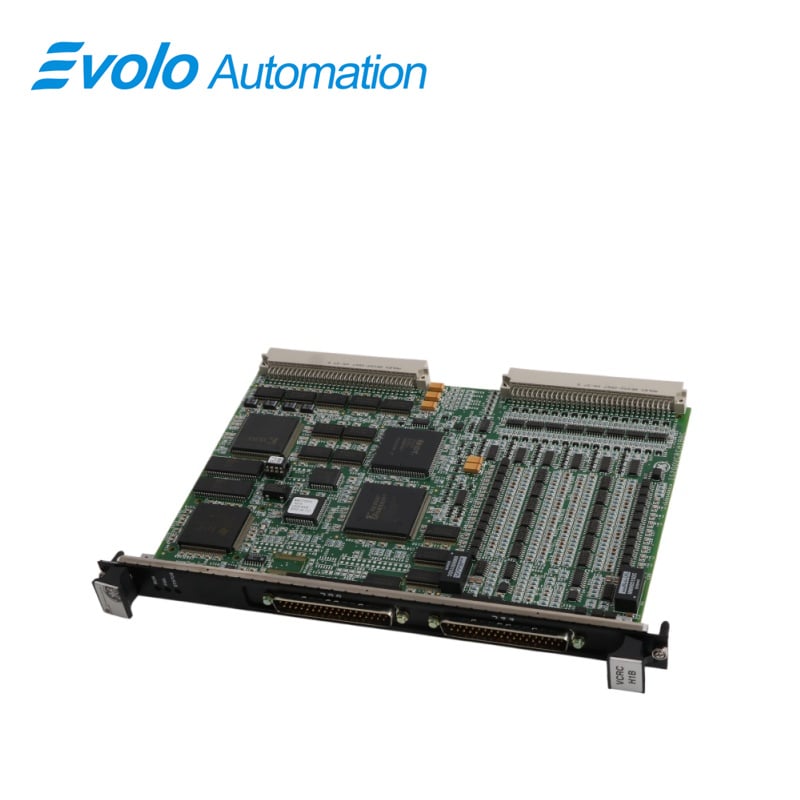

IS200VCRCH1BBC afzonderlijke ingangs-/uitgangskaart

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS200VCRCH1BBC
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

IS200VCRCH1BBC is een discrete ingangs/uitgangskaart ontwikkeld door GE. Het maakt deel uit van het Mark VI-besturingssysteem. De discrete ingangs/uitgangskaart, samen met de bijbehorende dochterkaart, ondersteunt het beheer van 48 discrete ingangen en de aansturing van 24 relaisuitgangen, verdeeld over vier aansluitplaten. Deze kaart is ontworpen voor een smaller, enkel-sleufconfiguratie en wordt geïnstalleerd in de VME I/O-rack. De rack is uitgerust met twee sets J3/J4-stekkers om kabels aan te sluiten die verbinding maken met de TBCI- (Contact Input with Group Isolation) en TRLY-kaarten (Trip Relay).

Toepassingen

Thermische elektriciteitscentrales: GE Frame 6/7/9-serie gasturbines en stoomturbine-eenheden.

Olie- en gasraffinaderijen: Grote compressorunits en zelfstandige elektriciteitscentrales.

Kerncentrales: Conventionele eiland (niet-veiligheidsniveau) hulpsystemen voor besturing van apparatuur.

Gecombineerde cycluscentrales (CCGT): Besturing van de warmterecuperatieketel en de turbinekoppeling.

Grote petrochemische installaties: Crackingeenheden en stroomvoorzieningscentra met hoge betrouwbaarheid.

Staal- en metallurgische installaties: Aandrijflines voor hoogvermogensmotoren en logische besturing van stroomdistributie.

Grote papierfabrieken: Procesbescherming voor warmtekrachtkoppelingseenheden (WKK).

Veiligheidsmaatregelen

1. Let op om onbedoelde kruisverbindingen tussen wisselstroom- en gelijkstroomspanningen te voorkomen.

2. Pas duidelijke etikettering en isolatiemaatregelen toe om wisselstroom- en gelijkstroomcircuit duidelijk van elkaar te onderscheiden.

3. Houd u aan de aanbevolen bedradingspraktijken en veiligheidsrichtlijnen om de betrouwbaarheid van het systeem te waarborgen en elektrische gevaren te voorkomen.

Installatie

1. Bereid de installatie voor: zorg ervoor dat het VME I/O-processorrek is uitgeschakeld om elektrische gevaren tijdens de installatie te voorkomen.

2 Plaatsing van de kaart: Schuif de DIO-kaart voorzichtig in de aangewezen sleuf in het VME I/O-rack. Duw met uw handen de bovenste en onderste hendels naar binnen om de randconnectoren van de kaart veilig te vergrendelen.

3 Bevestig de kaart: Zodra de kaart correct is gepositioneerd, draai de vastschroefbare schroeven aan de boven- en onderkant van het voorpaneel vast. Dit zorgt ervoor dat de kaart stevig in het rack blijft zitten.

4 Inschakelen en verificatie: Herstel de voeding van het VME-rack nadat de kaart veilig is geïnstalleerd. Controleer de status van de diagnoseleds bovenaan het voorpaneel. Deze leds geven waardevolle informatie over de bedrijfsstatus van de kaart.

Operatie

1 Werkt door ingangsspanningen via optische koppelaars te leiden, wat elektrische isolatie waarborgt voor veiligheids- en betrouwbaarheidsdoeleinden. Deze ingangssignalen worden met specifieke beeldfrequenties bemonsterd om de regelfuncties effectief te ondersteunen. Bovendien worden de signalen voor gebeurtenisvolgorde (SOE) rapportage met een frequentie van 1 milliseconde (ms) bemonsterd om gebeurtenissen nauwkeurig en in real-time vast te leggen.

2 Zodra de signalen zijn bemonsterd, verzendt de kaart ze via de VME (Versa Module Eurocard)-backplane naar de VCMI. De VCMI fungeert als tussenpersoon: hij ontvangt de signalen en stuurt ze door naar de controller voor verdere verwerking en besluitvorming.

3 Dit proces zorgt ervoor dat ingangssignalen van diverse bronnen efficiënt worden verwerkt, met geschikte bemonsteringsfrequenties worden opgenomen en betrouwbaar via de VME-backplane naar de controller worden overgebracht, waardoor effectief toezicht op en regeling van de spanningsomstandigheden binnen het systeem mogelijk is.

Veelgestelde Vragen

V: Wat is de IS200VCRCH1BBC?

A: IS200VCRCH1BBC is een discrete ingangs-/uitgangskaart ontwikkeld door GE in de Mark VI-serie.

V: Wat geven de LED's op het voorpaneel van de IS200VCRCH1BBC I/O-kaart aan?

A: Op de IS200VCRCH1BBC wordt de normale RUN-toestand aangegeven door een knipperende groene LED, terwijl FAIL wordt weergegeven door een vast brandende rode LED. De derde LED, met het label STATUS, blijft onder normale omstandigheden uit, maar wordt steeds oranje als er een diagnosealarmtoestand op de kaart optreedt.

V: Hoe werkt de diagnosebewaking op de IS200VCRCH1BBC I/O-kaart?

A: De diagnosefuncties op de IS200VCRCH1BBC bewaken elke uitgang door parameters te bemonsteren en te digitaliseren, zoals spanningsvallen over stroommeetweerstanden, D/A-uitgangen en contacten van de uitschakelrelais. Standaarddiagnoses omvatten controle op boven- en ondergrenzen, evenals configureerbare systeemcontroles op hoge en lage grenzen. Als een uitgang ongezond wordt, treedt er een samengesteld diagnosealarm op.

V: Kunnen diagnose signalen op de IS200VCRCH1BBC afzonderlijk worden beheerd?

A: Ja, diagnose signalen op de IS200VCRCH1BBC kunnen individueel worden vastgelegd en vervolgens worden gereset met het RESET DIA-signaal zodra ze weer in een gezonde toestand zijn.

V: Welke informatie geeft het ID-apparaat op elke kabelconnector van de IS200VCRCH1BBC?

A: Elke kabelconnector op de IS200VCRCH1BBC heeft een eigen ID-apparaat dat het serienummer van de aansluitplaat, het bordtype, het revisienummer en de locatie van de JR-, JS- en JT-connectoren bevat. Een onovereenstemming die wordt gedetecteerd door de I/O-processor veroorzaakt een hardware-onverenigbaarheidsfout.
