अवलोकन
मूल स्थान: |
अमेरिका |
ब्रांड का नाम: |
जीई |
मॉडल नंबर: |
IS200VCRCH1BBC |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
विशिष्टताएँ
|
PART NUMBER: |
IS200VCRCH1BBC |
|
निर्माता: |
जनरल इलेक्ट्रिक |
|
निर्माण देश: |
संयुक्त राज्य अमेरिका (यूएसए) |
|
उत्पाद प्रकार: |
असतत इनपुट/आउटपुट बोर्ड |
|
श्रृंखला: |
मार्क VI |
|
इनपुट्स की संख्या: |
चार टर्मिनल बोर्डों पर 48 विविक्त इनपुट |
|
आउटपुट की संख्या: |
24 रिले आउटपुट |
|
आयाम: |
2 x 18.6 x 26.1 सेमी |
|
भार: |
0.32 किलोग्राम |
|
संचालन तापमान: |
-30 से 65 °C |
|
चालू होने का अधिकतम प्रतिक्रिया समय: |
25 मिलीसेकंड |
|
बंद होने का अधिकतम प्रतिक्रिया समय: |
25 मिलीसेकंड |
|
रिले संपर्क सामग्री: |
सिल्वर कैडमियम-ऑक्साइड |
|
LED संकेतक: |
चल रहा है – हरा ब्लिंकिंग, विफल – लाल स्थिर, स्थिति – निदान अलार्म के लिए नारंगी स्थिर |
|
एसी आपूर्ति: |
ग्राउंडेड न्यूट्रल, MOVs 125 V DC + AC शिखर वोल्टेज के खिलाफ सुरक्षा प्रदान करते हैं |
|
MOV रेटिंग: |
विफलता के बिना 120 V AC शिखर को सहन कर सकता है |
विवरण

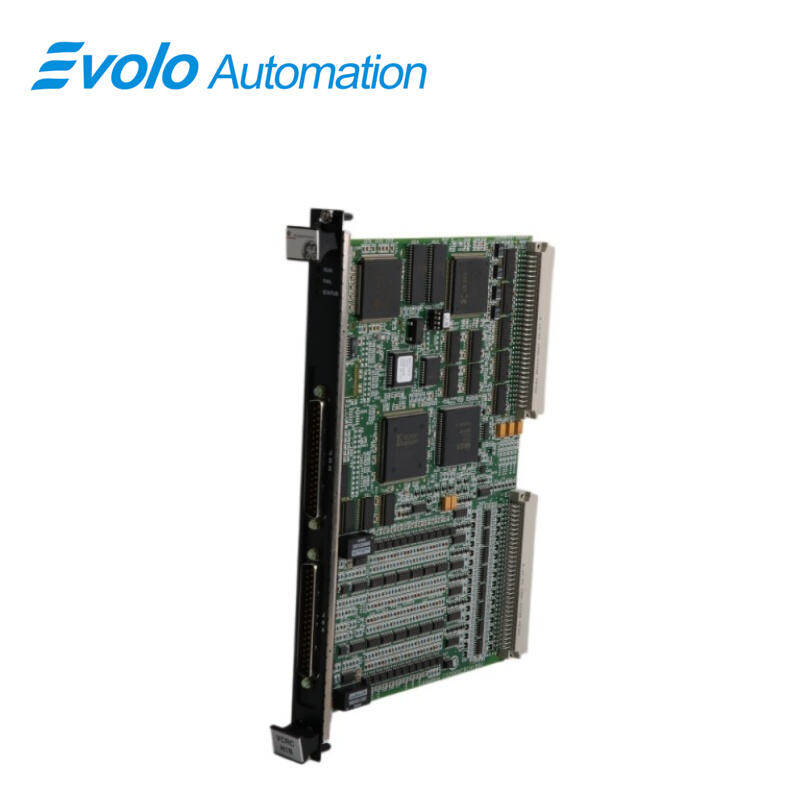

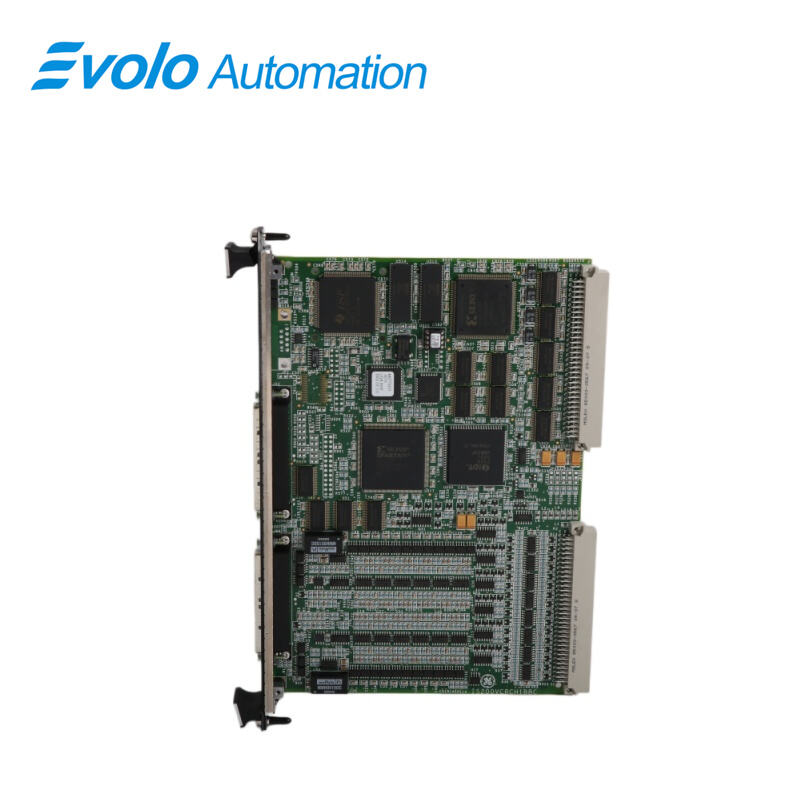

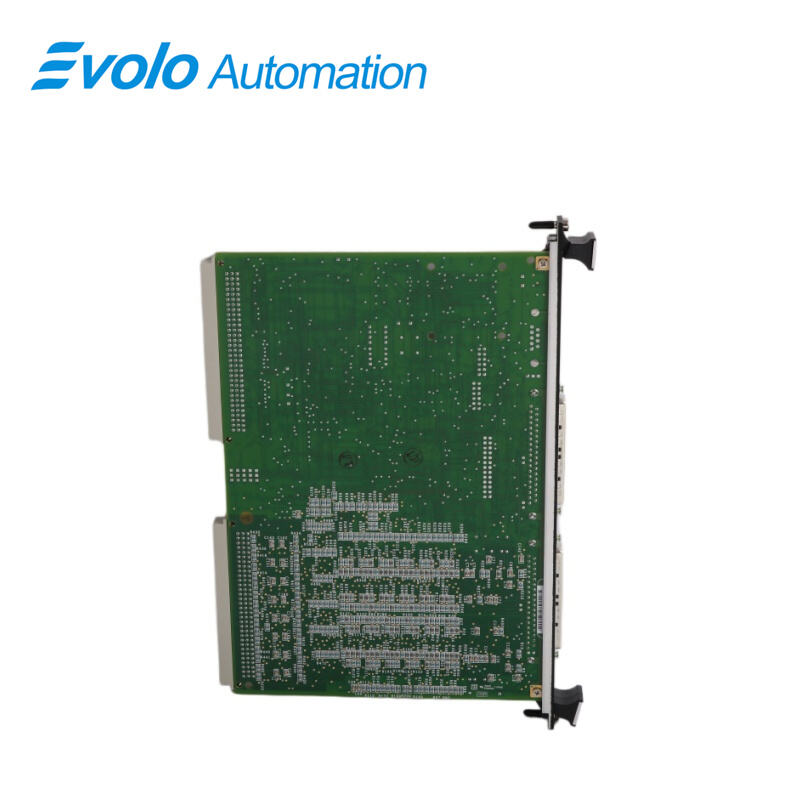

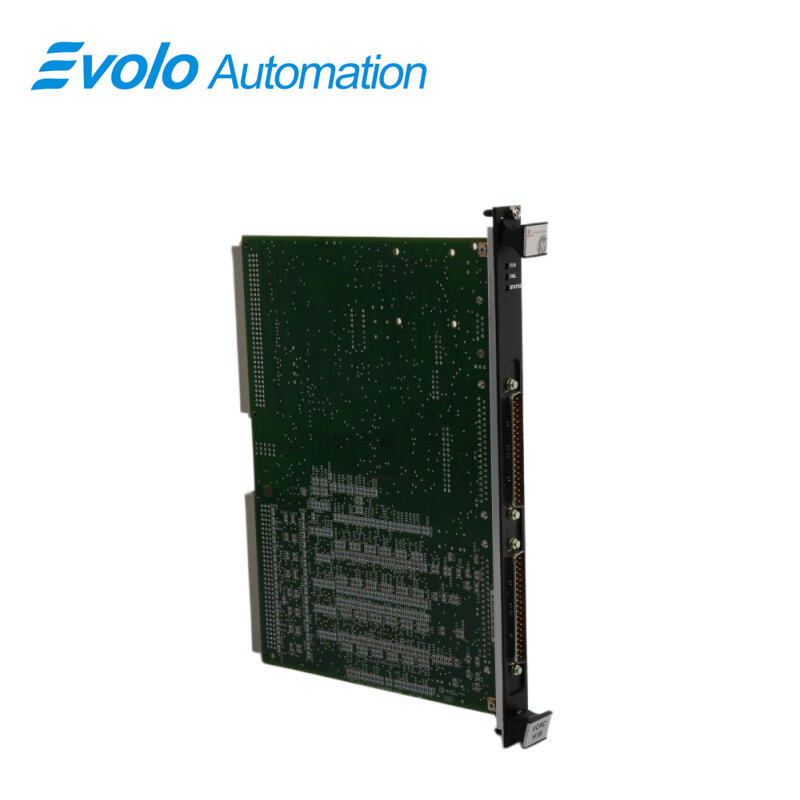

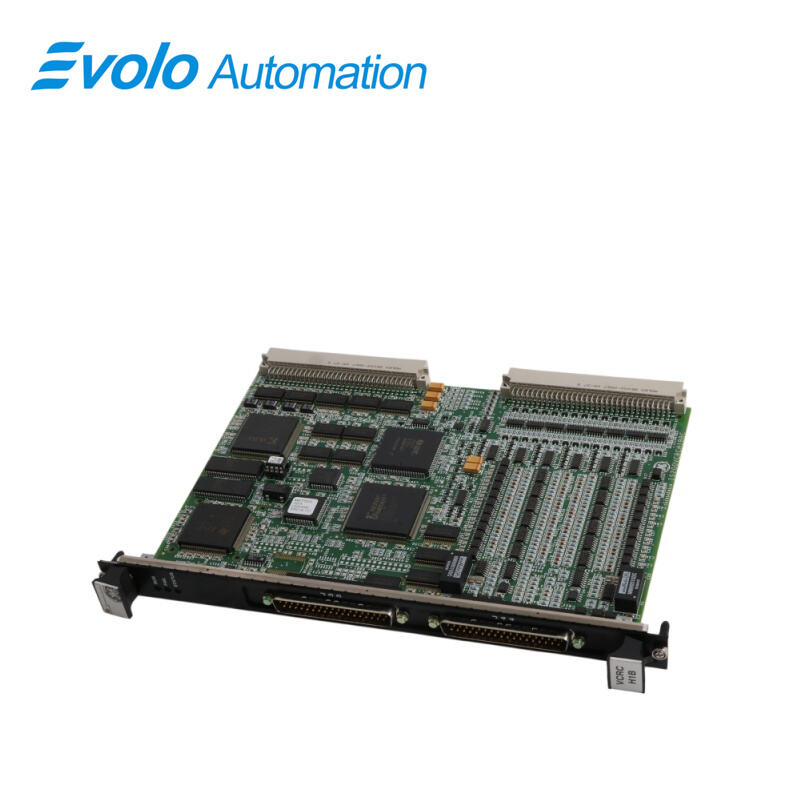

IS200VCRCH1BBC जनरल इलेक्ट्रिक द्वारा विकसित एक विविध इनपुट/आउटपुट बोर्ड है। यह मार्क VI नियंत्रण प्रणाली का एक हिस्सा है। विविध इनपुट/आउटपुट बोर्ड, और उसके संबद्ध डॉटरबोर्ड के साथ, 48 विविध इनपुट्स के प्रबंधन और चार टर्मिनल बोर्ड्स पर वितरित 24 रिले आउटपुट्स के नियंत्रण को सुविधाजनक बनाता है। यह बोर्ड एक संकरे, एकल-स्लॉट कॉन्फ़िगरेशन में फिट होने के लिए डिज़ाइन किया गया है और VME I/O रैक के भीतर स्थापित किया जाता है। रैक में TBCI (समूह वियोजन के साथ संपर्क इनपुट) और TRLY (ट्रिप रिले) टर्मिनल बोर्ड्स से कनेक्ट करने के लिए केबल्स को समायोजित करने के लिए J3/J4 प्लग्स के दो सेट होते हैं।
अनुप्रयोग
तापीय विद्युत संयंत्र: जीई फ्रेम 6/7/9 श्रृंखला गैस टरबाइन और भाप टरबाइन इकाइयाँ।
तेल और गैस शोधकरणशालाएँ: बड़ी कंप्रेसर इकाइयाँ और स्व-निहित विद्युत संयंत्र।
परमाणु ऊर्जा संयंत्र: पारंपरिक द्वीप (गैर-सुरक्षा स्तर) सहायक उपकरण नियंत्रण प्रणालियाँ।
संयुक्त चक्र विद्युत संयंत्र (CCGT): अपशिष्ट ऊष्मा बॉयलर और टरबाइन संबद्धता नियंत्रण।
बड़े पेट्रोरसायन संयंत्र: क्रैकिंग इकाइयाँ और उच्च-विश्वसनीयता वाले विद्युत केंद्र।
इस्पात और धातुकर्म संयंत्र: उच्च-शक्ति मोटर ड्राइव लाइनें और विद्युत वितरण तर्क नियंत्रण।
बड़े कागज मिल: संयुक्त ऊष्मा और विद्युत (CHP) इकाइयों के लिए प्रक्रिया सुरक्षा।
सुरक्षा सावधानियाँ
1. एसी और डीसी वोल्टेज के बीच अनजाने में क्रॉस-कनेक्शन होने से बचने के लिए सावधानी बरतें।
2. एसी और डीसी परिपथों के बीच स्पष्ट अंतर को दर्शाने के लिए उचित लेबलिंग और विद्युतरोधन उपायों को लागू करें।
3. प्रणाली की विश्वसनीयता बनाए रखने और विद्युत खतरों को रोकने के लिए अनुशंसित वायरिंग प्रथाओं और सुरक्षा दिशानिर्देशों का पालन करें।
स्थापना
1 इंस्टॉलेशन के लिए तैयारी करें: इंस्टॉलेशन के दौरान विद्युत खतरों को रोकने के लिए VME I/O प्रोसेसर रैक को बंद कर दें।
2 बोर्ड सम्मिलन: DIO बोर्ड को VME I/O रैक के निर्धारित स्लॉट में सावधानीपूर्वक सरकाएँ। अपने हाथों का उपयोग करके, बोर्ड के एज कनेक्टर्स को सुदृढ़ रूप से स्थापित करने के लिए ऊपर और नीचे के लीवर्स को अंदर की ओर दबाएँ।
3 बोर्ड को सुदृढ़ करें: एक बार जब बोर्ड सही ढंग से स्थित कर दिया जाए, तो फ्रंट पैनल के ऊपर और नीचे स्थित कैप्टिव स्क्रू को कस लें। इससे यह सुनिश्चित होता है कि बोर्ड रैक के अंदर सुदृढ़ रूप से तय रहे।
4 बिजली चालू करें और सत्यापन करें: बोर्ड के सुरक्षित रूप से स्थापित होने के बाद VME रैक को बिजली प्रदान करें। फ्रंट पैनल के ऊपर स्थित निदान लाइट्स की स्थिति की जाँच करें। ये लाइट्स बोर्ड की कार्यात्मक स्थिति के बारे में महत्वपूर्ण जानकारी प्रदान करती हैं।
संचालन
1 इनपुट वोल्टेज को ऑप्टिकल आइसोलेटर्स के माध्यम से प्रवाहित करके कार्य करता है, जिससे सुरक्षा और विश्वसनीयता के उद्देश्यों के लिए विद्युत विभाजन सुनिश्चित होता है। ये इनपुट सिग्नल्स नियंत्रण कार्यों को प्रभावी ढंग से संचालित करने के लिए विशिष्ट फ्रेम दरों पर नमूनाकृत (सैंपल) किए जाते हैं। इसके अतिरिक्त, घटनाओं के क्रम (SOE) की रिपोर्टिंग के लिए, सिग्नल्स को 1 मिलीसेकंड (ms) की दर से नमूनाकृत किया जाता है ताकि घटनाओं को सटीक और वास्तविक समय में पकड़ा जा सके।
2 एक बार सिग्नल्स के नमूनाकृत हो जाने के बाद, बोर्ड उन्हें VME (वर्सा मॉड्यूल यूरोकार्ड) बैकप्लेन के माध्यम से VCMI को स्थानांतरित करता है। VCMI एक मध्यस्थ के रूप में कार्य करता है, जो सिग्नल्स को प्राप्त करता है और उन्हें आगे की प्रक्रिया एवं निर्णय-निर्माण के लिए कंट्रोलर को अग्रेषित करता है।
3 यह प्रक्रिया सुनिश्चित करती है कि विभिन्न स्रोतों से आने वाले इनपुट सिग्नल्स को दक्षतापूर्ण रूप से संभाला जाता है, उचित दरों पर नमूनाकृत किया जाता है और VME बैकप्लेन के माध्यम से कंट्रोलर को विश्वसनीय रूप से स्थानांतरित किया जाता है, जिससे प्रणाली के भीतर वोल्टेज स्थितियों की प्रभावी निगरानी और नियंत्रण संभव होती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: IS200VCRCH1BBC क्या है?
A: IS200VCRCH1BBC जीई द्वारा मार्क VI श्रृंखला के अंतर्गत विकसित एक विविक्त इनपुट/आउटपुट बोर्ड है।
प्रश्न: IS200VCRCH1BBC I/O बोर्ड के फ्रंट पैनल पर एलईडी क्या संकेत करती हैं?
उत्तर: IS200VCRCH1BBC पर, सामान्य RUN स्थिति को एक टिमटिमाती हरी एलईडी द्वारा दर्शाया जाता है, जबकि FAIL को एक स्थिर लाल एलईडी द्वारा दर्शाया जाता है। तीसरी एलईडी, जिसे STATUS कहा गया है, सामान्य परिस्थितियों में बंद रहती है, लेकिन यदि बोर्ड पर कोई नैदानिक अलार्म स्थिति मौजूद होती है, तो यह स्थिर नारंगी रंग की हो जाती है।
प्रश्न: IS200VCRCH1BBC I/O बोर्ड पर नैदानिक निगरानी कैसे कार्य करती है?
उत्तर: IS200VCRCH1BBC पर नैदानिक प्रणाली प्रत्येक आउटपुट की निगरानी करती है जिसमें वर्तमान सेंस रेजिस्टरों पर वोल्टेज ड्रॉप, D/A आउटपुट और शटडाउन रिले संपर्कों जैसे पैरामीटर्स के नमूनाकरण और अंकीयकरण को शामिल किया जाता है। मानक नैदानिक प्रक्रियाओं में उच्च और निम्न सीमा जाँच तथा कॉन्फ़िगर करने योग्य उच्च और निम्न प्रणाली सीमा जाँच शामिल हैं। यदि कोई भी आउटपुट अस्वस्थ हो जाता है, तो एक संयुक्त नैदानिक अलार्म उत्पन्न होता है।
प्रश्न: क्या IS200VCRCH1BBC पर नैदानिक संकेतों का व्यक्तिगत रूप से प्रबंधन किया जा सकता है?
A: हाँ, IS200VCRCH1BBC पर नैदानिक संकेतों को व्यक्तिगत रूप से लैच किया जा सकता है और फिर उन्हें स्वस्थ स्थिति में वापस आने के बाद RESET DIA संकेत के साथ रीसेट किया जा सकता है।
प्रश्न: प्रत्येक IS200VCRCH1BBC केबल कनेक्टर पर स्थित ID डिवाइस क्या जानकारी प्रदान करती है?
उत्तर: IS200VCRCH1BBC पर प्रत्येक केबल कनेक्टर के पास अपनी स्वयं की ID डिवाइस होती है, जिसमें टर्मिनल बोर्ड का श्रृंखला संख्या, बोर्ड का प्रकार, संशोधन संख्या, और JR, JS और JT कनेक्टर का स्थान शामिल होता है। I/O प्रोसेसर द्वारा पता लगाए गए असंगतता के कारण हार्डवेयर असंगतता दोष उत्पन्न होता है।
