IS200EHPAG1AFD-poortpulsversterkerkaart

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS200EHPAG1AFD
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

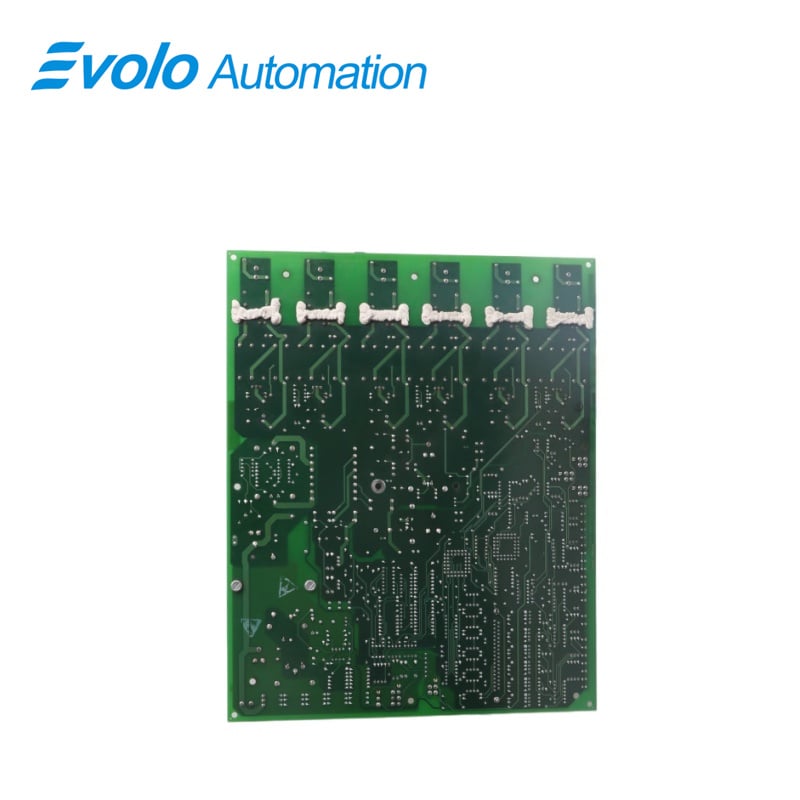

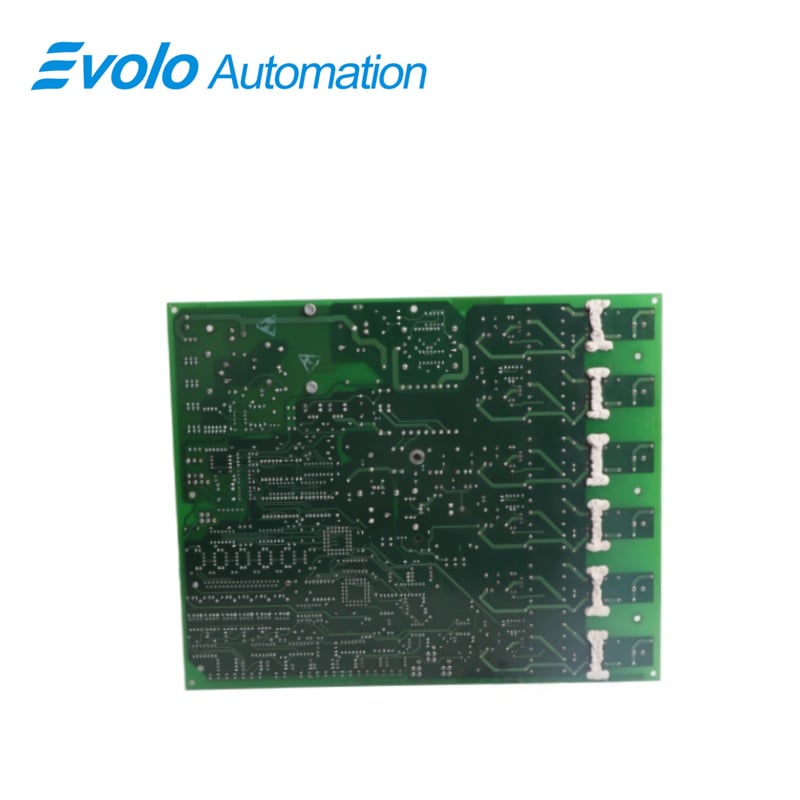

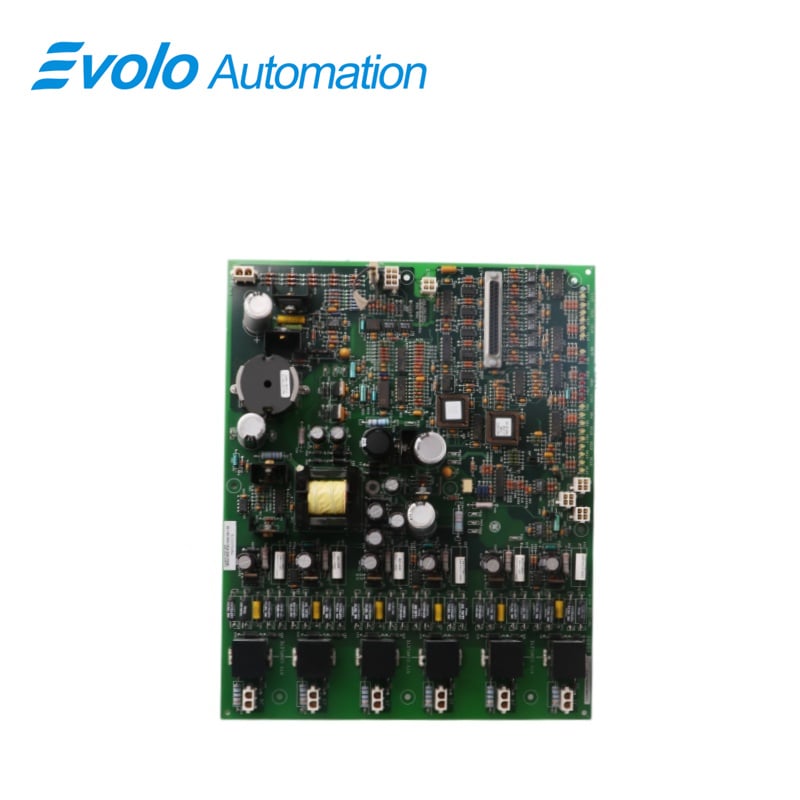

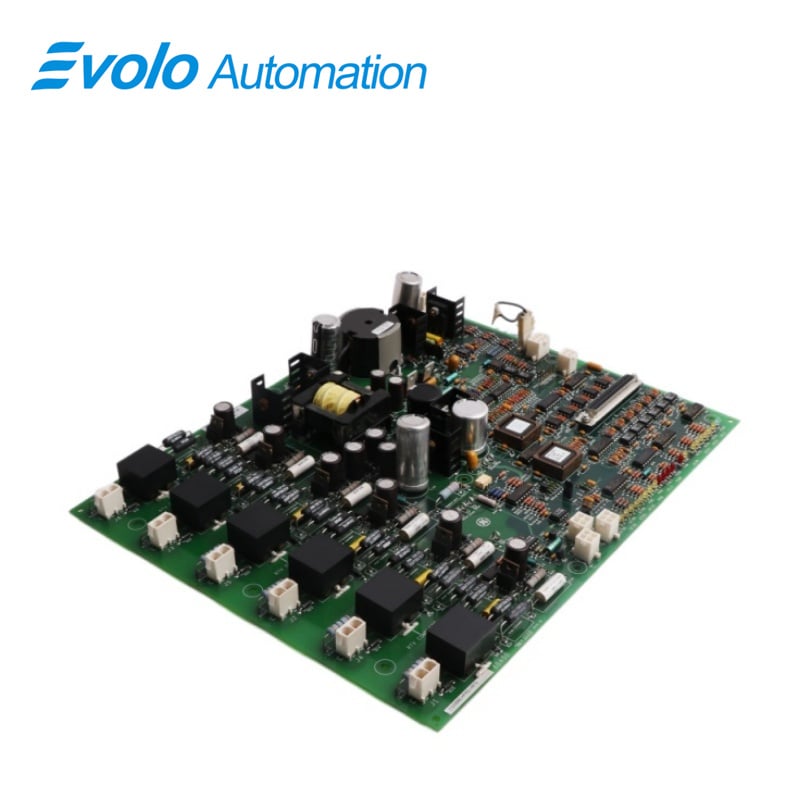

De IS200EHPAG1AFD is een poortpulsversterkerkaart ontwikkeld door GE. Het is onderdeel van het EX2100-besturingssysteem. De poortpulsversterkerkaart (EHPA) is verantwoordelijk voor het ontvangen van poortopdrachten van de ESEL en het aansturen van de poortactivering van maximaal zes SCRs op de vermogensbrug. Daarnaast fungeert deze kaart als interface voor feedback over stroomgeleiding, evenals voor het bewaken van luchtstroom en temperatuur in de brug.

Toepassingen

Grote thermische elektriciteitscentrales: statische excitatiesystemen van GE EX2100/EX2100e voor superkritische eenheden van 600 MW en hoger.

Kerncentrales: Hoogbetrouwbare regeling van de exciteringsvermogensvoorziening voor hoofdgeneratorunits.

Grote synchrone motoren: Excitatie-aandrijfregeling voor ultrahoge-vermogensmotoren in staalfabrieken, mijnbouwmaalinstallaties, enz.

Functionaliteit en I/O

1 Voeding: Gevoed door een nominale gelijkstroomvoeding van 125 V DC die wordt geleverd door de EPDM. Een ingebouwde gelijkstroom-naar-gelijkstroomomvormer zorgt voor een constante voeding van de SCR-ontgrendelingsoperaties over het volledige bereik van de ingangsspanning.

2 LED-indicatoren: LED’s geven visueel aan verschillende systeemparameters, waaronder de EHPA-voeding, ingangsgatecommando’s van de ESEL, uitgangen naar de SCRs, stromen naar de brug, lijnfilter, draairichting van de koelventilator, brugtemperatuur en alarmen of foutcondities.

3 Gatebesturing en SCR-ontsteking: Ontvangt gatecommando’s van de ESEL en regelt de ontsteking van maximaal zes SCRs op de vermogensbrug, wat een nauwkeurige regeling van het excitatieproces waarborgt.

4 Brugbewaking: Faciliteert feedback van stroomgeleiding om stromen naar de brug te bewaken, waardoor optimale werking wordt gewaarborgd en overbelasting of onbalans wordt voorkomen.

5 Luchtstroom- en temperatuurbewaking: Dient als interface voor het bewaken van luchtstroom en temperatuur van de brug, waardoor afwijkingen in omgevingsomstandigheden kunnen worden gedetecteerd en hierop kan worden gereageerd voor adequate koeling en temperatuurregeling.

Installatie

1 Zorg voor volledige systeemuitschakeling: Voordat u het vervangingsproces start, moet u ervoor zorgen dat het excitatiesysteem, waarin de EHPA-kaart is geïnstalleerd, volledig is uitgeschakeld om elektrische gevaren te voorkomen.

2 Veiligheidsmaatregelen: Open de deur van de vermogenschakelkast en voer een grondige test uit van alle elektrische circuits om te bevestigen dat de stroom met succes is uitgeschakeld. Neem de nodige voorzorgsmaatregelen om onbedoeld contact met onder spanning staande circuits te voorkomen.

3 Controleer de LED’s: Controleer of alle LED’s zijn uitgeschakeld, wat aangeeft dat de stroom effectief is uitgeschakeld.

4 Etikettering van kabels: Controleer en zorg ervoor dat alle kabels die zijn aangesloten op de EHPA-printplaat duidelijk zijn voorzien van de juiste connectornamen, zoals aangegeven op de printplaat zelf. Juiste etikettering vereenvoudigt het heraansluitproces.

5 Kabels loskoppelen: Los met voorzichtigheid alle kabels van hun respectievelijke connectoren op de EHPA-printplaat. Behandel de kabels voorzichtig om beschadiging te voorkomen en een soepele herinstallatie te waarborgen.

6 Verwijderen van de printplaat: Verwijder de bestaande EHPA-printplaat voorzichtig uit haar montagepositie in de apparatuur. Wees voorzichtig om beschadiging van de printplaat of omliggende componenten te voorkomen.

7 Controle van de vervangende printplaat: Voordat u doorgaat met de installatie, inspecteert u de vervangende EHPA-printplaat zorgvuldig om te verifiëren dat alle jumpers correct zijn geplaatst, overeenkomend met de configuratie van de oorspronkelijke printplaat.

8 Installatie van de vervangingsplaat: Plaats de vervangingsplaat in de daarvoor bestemde montagepositie binnen het apparaat. Zorg voor juiste uitlijning en veilige bevestiging om losse verbindingen of uitlijningsproblemen te voorkomen.

9 Herstel van kabelverbindingen: Sluit alle kabels opnieuw aan die eerder in stap 5 waren losgekoppeld, en zorg ervoor dat elke kabel stevig is vastgemaakt en correct aangesloten op de bijbehorende connector op de vervangingsplaat.

10 Eindcontroles: Nadat alle kabels opnieuw zijn aangesloten, voert u een laatste inspectie uit om de integriteit van de installatie te verifiëren. Controleer nogmaals of alle verbindingen voldoende aangestraamd zijn en zorg ervoor dat er geen hardware of vuilnis binnen het apparaat is achtergebleven.
