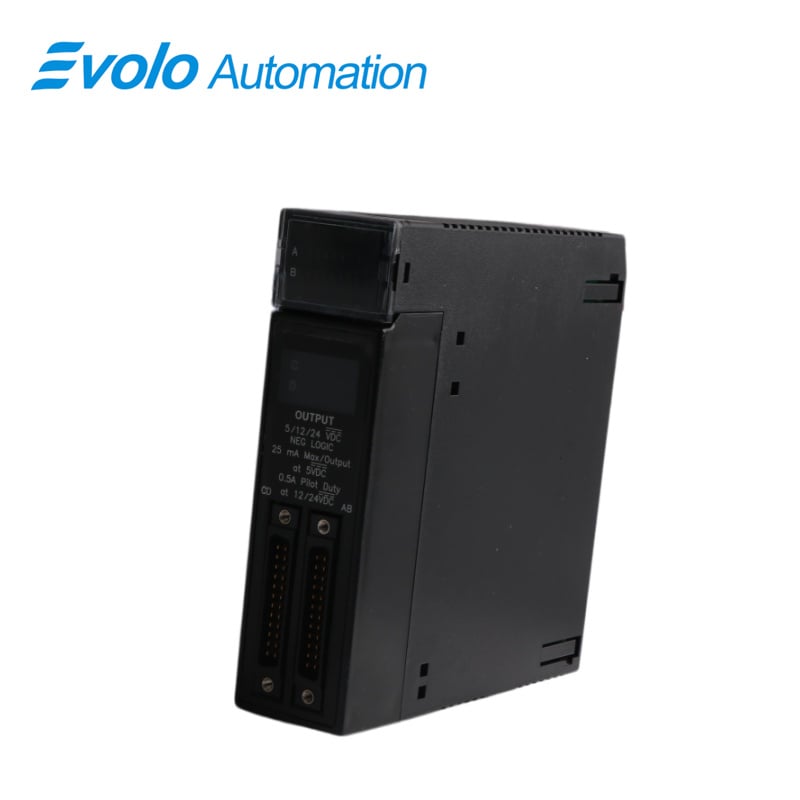

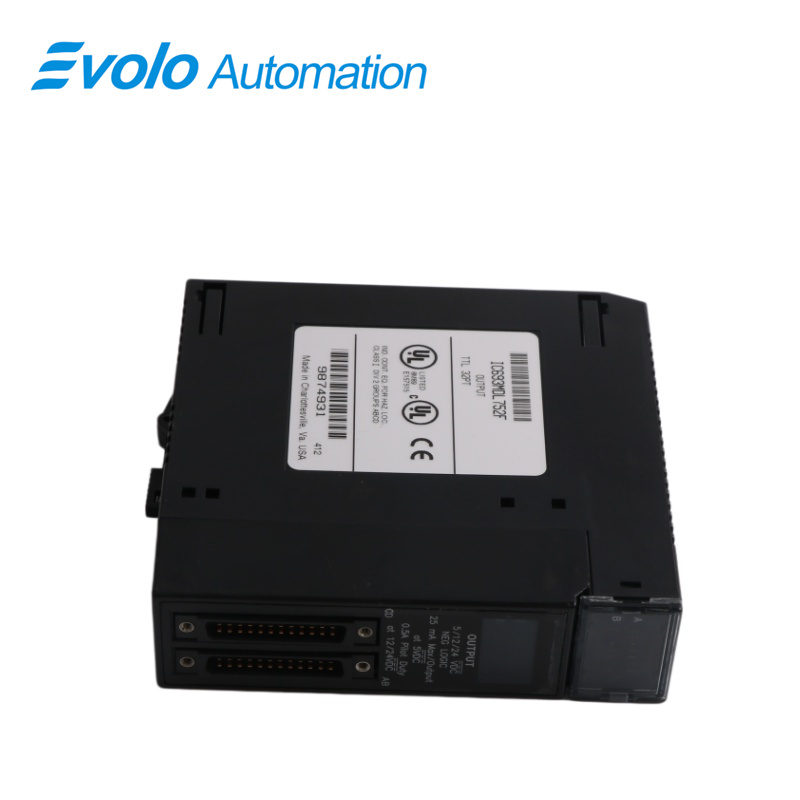

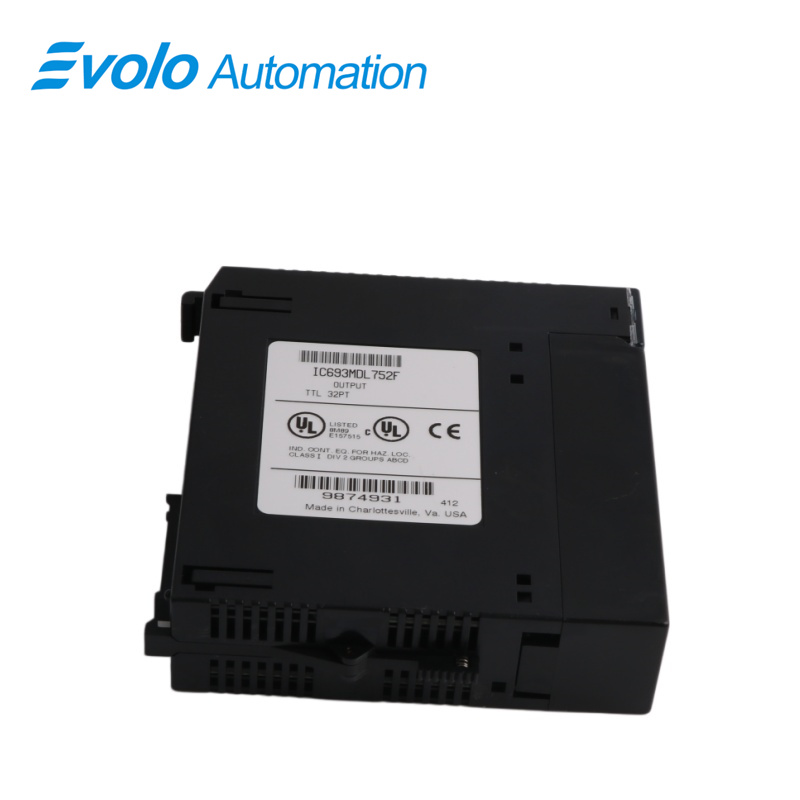

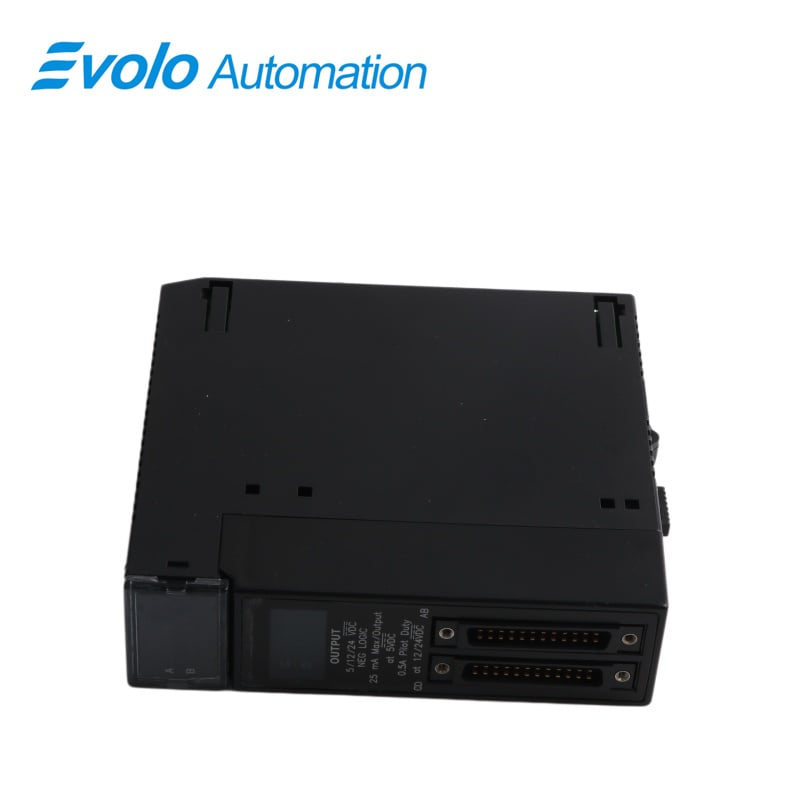

Overzicht
Plaats van oorsprong: |
VS |
Merknaam: |
GE |
Modelnummer: |
IC693MDL752 |
Verpakkingsdetails: |
Origineel nieuw, fabrieksverpakt |
Levertijd: |
5-7 Days |
Betaalvoorwaarden: |
T\/T |
Leveringscapaciteit: |
Op voorraad |
Specificaties
|
Parameter |
Waarde |
|
Moduulnaam |
IC693MDL752-uitgangsmoduul |
|
Type module |
Uitgangsmoduul (negatieve logica, actief laag) |
|
Afmetingen |
3,5 x 13 x 13,5 cm |
|
Gewicht |
0.24 kg |
|
Gekwalificeerde Spanning |
5 V en 12–24 V gelijkstroom |
|
Uitgangsspanningsbereik |
4,75–5,25 V gelijkstroom (TTL-modus); 10,2–28,8 V gelijkstroom (12/24 V-modus) |
|
Aantal uitgangen per module |
32 (vier groepen van elk 8 uitgangen) |
|
Isolatie |
Veldzijde naar logica-zijde: 1500 V; Tussen groepen: 250 V |
|
Uitvoer stroom |
max. 25 mA per punt (TTL-modus); max. 0,5 A per punt (12/24 V-modus); max. 4 A per groep; max. 3 A per gemeenschappelijke pen per groep |
|
Inrush Stroom |
4,6 A gedurende 10 ms |
|
On-state spanning |
0,4 V max (TTL-modus) |
|
Uitgangsspanningsval |
0,24 V max (12/24 V-modus) |
|
Lekstroom in uitgeschakelde toestand |
max. 0,1 mA |
|
Aan-responstijd |
max. 0,5 ms |
|
Uit-responstijd |
max. 0,5 ms |
|
Intern stroomverbruik |
260 mA max van de 5 V-bus op de backplane; 12 mA max per groep bij 5 V; 25 mA max per groep bij 12 V; 44 mA max per groep bij 24 V (alle uitgangen ingeschakeld) |
Omschrijving
De 5/24 volt DC (TTL) negatieve-logica-uitgangsmoduul voor de Series 90-30 programmeerbare
Logicacontroller biedt 32 discrete uitgangen. De uitgangen zijn gegroepeerd in vier geïsoleerde groepen
van acht (A1 – A8, B1 – B8, C1 – C8 en D1 – D8); elke groep heeft een eigen gemeenschappelijke aansluiting. De
uitgangen zijn negatieve-logica- of zinkende uitgangen (d.w.z. de AAN-toestand van een uitgang leidt tot een
actief laag vermogen).
De module heeft twee werkwijzen. In de TTL-modus kunnen de uitgangen gebruikersbelastingen wisselen
een vermogen van meer dan 50 W, In
de 12/24V-modus, de uitgangen kunnen gebruikersbelastingen schakelen over het bereik van +12 tot 24 VDC
(+ 20%, 15%) en kunnen een maximale stroom van 0,5 A per punt laten zakken. Twee pinnen zijn
voor elke groep gemeenschappelijke I/O-aansluitingen voor de gebruiker. Elke pin heeft een huidige behandeling
capaciteit van 3 ampère. Het wordt aanbevolen om verbindingen aan beide pinnen te maken wanneer
de aanpassing van de elektrische verbinding is echter vereist voor toepassingen met een hoge stroom (tussen 3 en 5 kWh).
en 4 ampère).
Toepassingen
Grootschalige productielijncontrole
Complexe procescontrole
Gedistribueerd besturingssysteem
Hoog snelheidsgegevensverwerving
Sensor signaalacquisitie
Veelgestelde vragen
V: Is de IC693MDL752 voorzien van een garantie?
A: Ja, de IC693MDL752 wordt geleverd met een garantie van 1 jaar.
V: Welke aansluitmethoden worden ondersteund door de IC693MDL752?
A: De IC693MDL752 ondersteunt de directe methode met behulp van voorbedrade kabels en de TBQC-methode (Terminal Block Quick Connect).
V: Wat zijn de uitgangsspanningswaarden van de IC693MDL752?
A: In 12/24 VDC-modus ligt het uitgangsspanningsbereik tussen 10,2 en 28,8 VDC, met een nominale uitgangsspanning van 24 VDC. In TTL-modus ligt het uitgangsspanningsbereik tussen 4,75 en 5,25 VDC, met een nominale uitgangsspanning van 5 VDC.
V: Wat zijn de uitgangsstroomwaarden van de IC693MDL752?
A: In 12/24 VDC-modus is elk uitgangspunt geclassificeerd voor 0,5 ampère, 4 ampère per groep en maximaal 3 ampère per gemeenschappelijke pen. In TTL-modus is elk uitgangskanaal geclassificeerd voor 0,25 mA.
