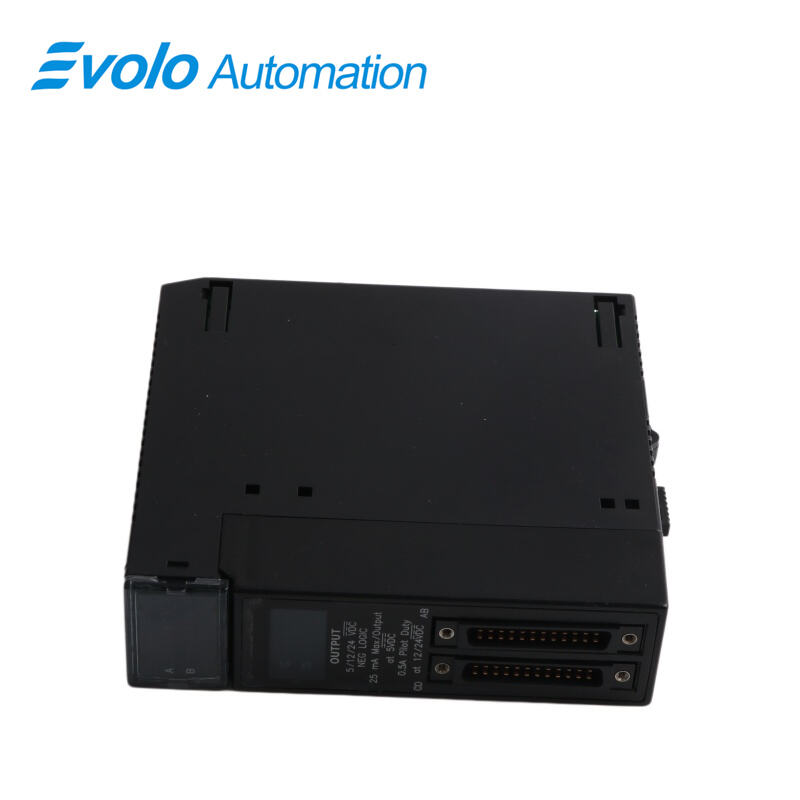

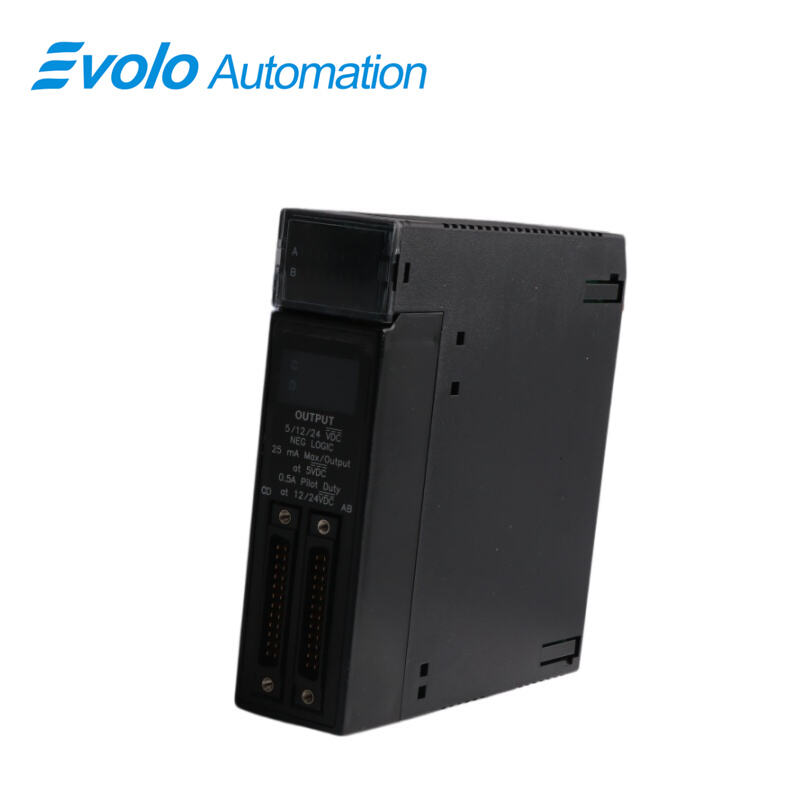

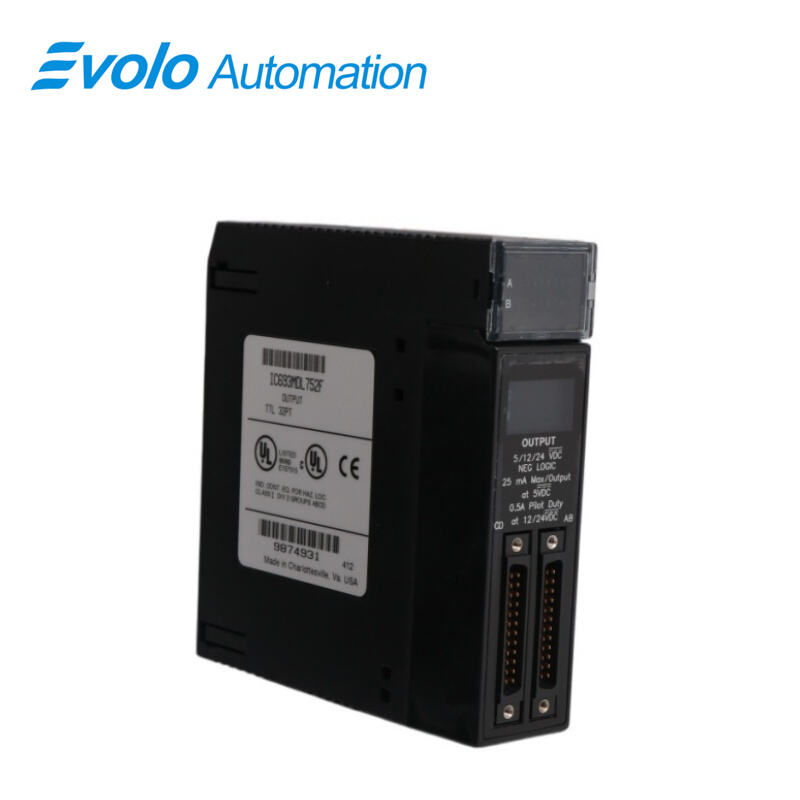

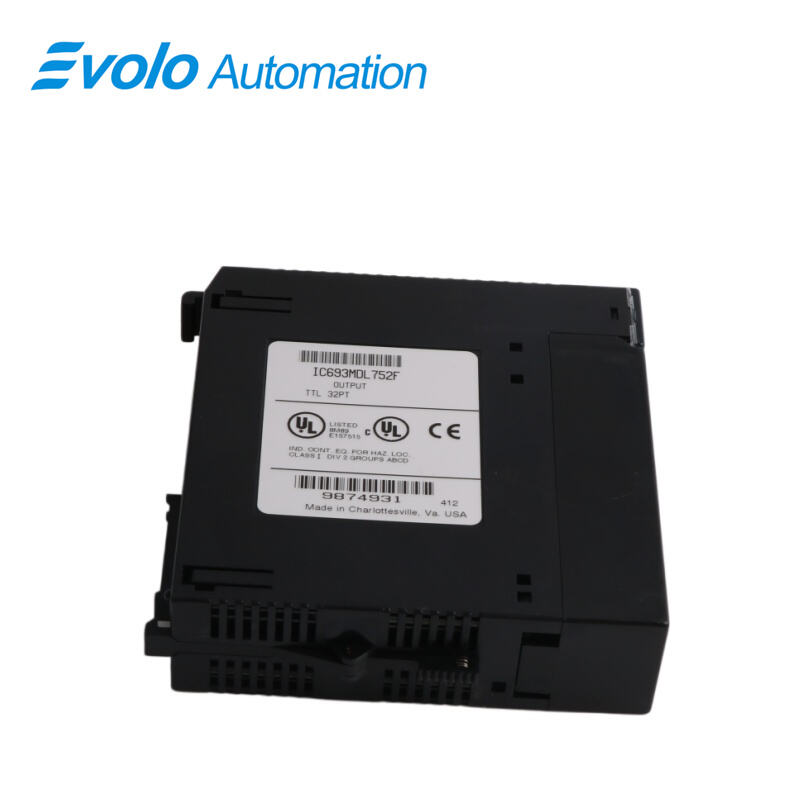

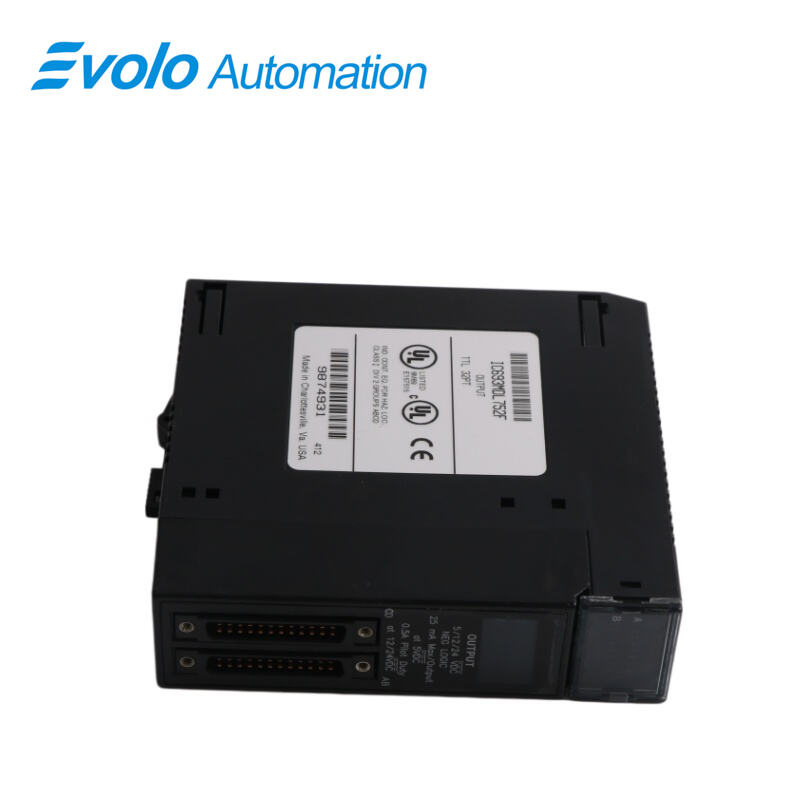

Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Ge |
Modelnommer: |
IC693MDL752 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Parameter |
Waarde |
|
Module Naam |
IC693MDL752 Uitsetmodule |
|
Modultipe |
Uitsetmodule (Negatiewe Logika, Aktief Laag) |
|
Afmetings |
3,5 x 13 x 13,5 cm |
|
Gewig |
0.24 kg |
|
Gegradeerde spanning |
5 V en 12–24 V Gelykstroom |
|
Uitset spanning reeks |
4,75–5,25 V Gelykstroom (TTL-wyse); 10,2–28,8 V Gelykstroom (12/24 V-wyse) |
|
Uitvoere per moduul |
32 (vier groepe van elk 8 uitsette) |
|
Isolasie |
Veld na logikakant: 1500 V; Tussen groepe: 250 V |
|
Uitsetstroom |
25 mA per punt maks. (TTL-wyse); 0,5 A per punt maks. (12/24 V-wyse); 4 A maks. per groep; 3 A maks. per groep gemeenskaplike pen |
|
Inschakelstroom |
4,6 A vir 10 ms |
|
Aan-toestandspanning |
0,4 V maks. (TTL-wyse) |
|
Uitsetspanningsval |
0,24 V maks (12/24 V-modus) |
|
Af-toestand Lekkasie-stroom |
0,1 mA maks. |
|
Aan-reaksietyd |
0,5 ms maks. |
|
Af-reaksietyd |
0,5 ms maks. |
|
Interne Drywingsverbruik |
260 mA maks vanaf die 5 V-bus op die agterkantplaat; 12 mA maks per groep by 5 V; 25 mA maks per groep by 12 V; 44 mA maks per groep by 24 V (alle uitsette aan) |
Beskrywing
Die 5/24 volt DC (TTL) Negatiewe Logika-uitsetmodule vir die Series 90-30 Programmeerbare
Logikabeheerder verskaf 32 diskrete uitsette. Die uitsette is in vier geïsoleerde groepe gerangskik
van agt elk (A1–A8, B1–B8, C1–C8 en D1–D8); elke groep het sy eie gemeenskaplike lyn. Die
uitsette is negatiewe logika- of sinktipe-uitsette (d.w.s. die AAN-toestand vir ’n punt lei tot ’n
aktief-laag uitset).
Die module het twee bedryfsmodusse. In die TTL-modus kan die uitsette gebruikerslasse oor +5 VDC (±5%) skakel
en is in staat om ’n maksimum stroom van 25 mA per punt te sink. In
die 12/24 V-modus kan die uitsette gebruikerslasse oor die reeks van +12 tot –24 VDC skakel
(+20%, –15%) en is in staat om ’n maksimumstroom van 0,5 A per punt te sink. Twee pynne word
op die gebruiker se I/O-konnektors verskaf vir elke groepgemeenskaplike lyn. Elke pyn het ’n stroomhanterings-
vermoë van 3 ampère. Dit word aanbeveel dat verbindings aan albei pynne gemaak word wanneer die
gemeenskaplike lyn aangesluit word; dit is egter ’n vereiste vir hoë-stroomtoepassings (tussen 3
en 4 ampère).
Toepassings
Beheer van groot-skaal vervaardigingslyne
Komplekse prosesbeheer
Gedistribueerde beheerstelsel
Hoëspoed data-opname
Sensorseinalewerwing
VEE
V: Het die IC693MDL752 ’n waarborg?
A: Ja, die IC693MDL752 sluit 'n 1-jaar waarborg in.
V: Watter bedradingmetodes word deur die IC693MDL752 ondersteun?
A: Die IC693MDL752 ondersteun die direkte metode met behulp van voorbedraade kabels en die TBQC (Terminal Block Quick Connect)-metode.
V: Wat is die uitvoerspanningswaardes van die IC693MDL752?
A: In 12/24 VDC-modus wissel die uitvoerspanning tussen 10,2 en 28,8 VDC, met 'n nominale uitvoerspanning van 24 VDC. In TTL-modus wissel die uitvoerspanning tussen 4,75 en 5,25 VDC, met 'n nominale uitvoerspanning van 5 VDC.
V: Wat is die uitvoerstroomwaardes van die IC693MDL752?
A: In 12/24 VDC-modus is elke uitvoerpunt gewaardeer op 0,5 ampère, 4 ampère per groep en maksimum 3 ampère per gemeenskaplike pen. In TTL-modus is elke uitvoerkanaal gewaardeer op 0,25 mA.
