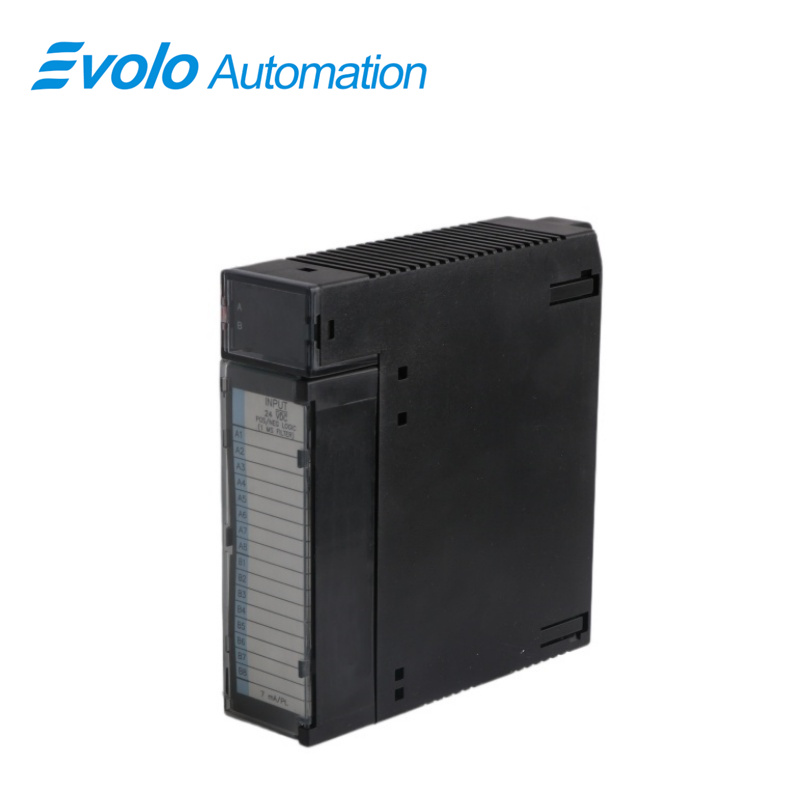

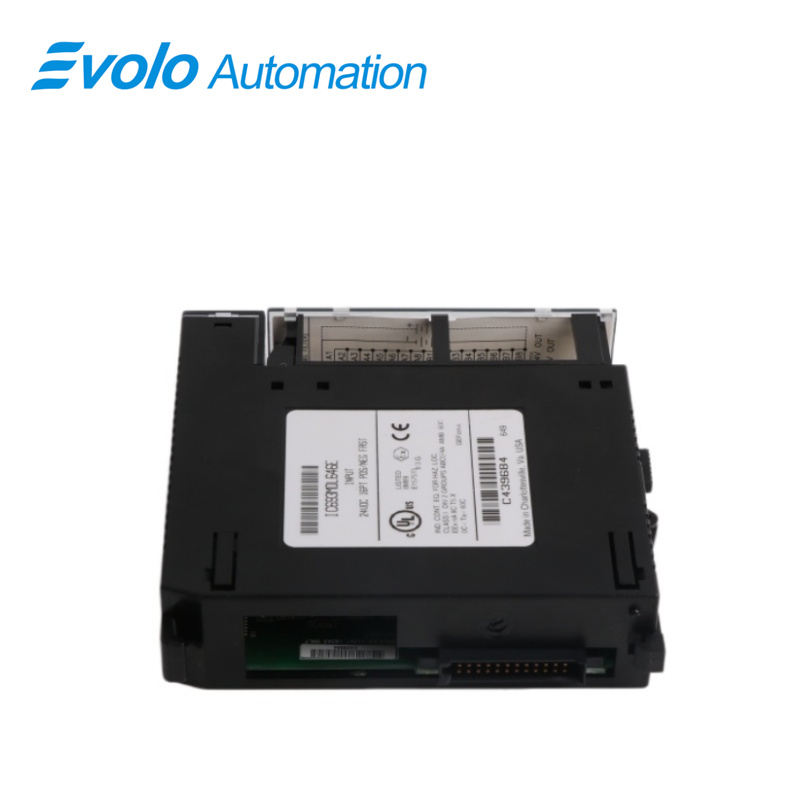

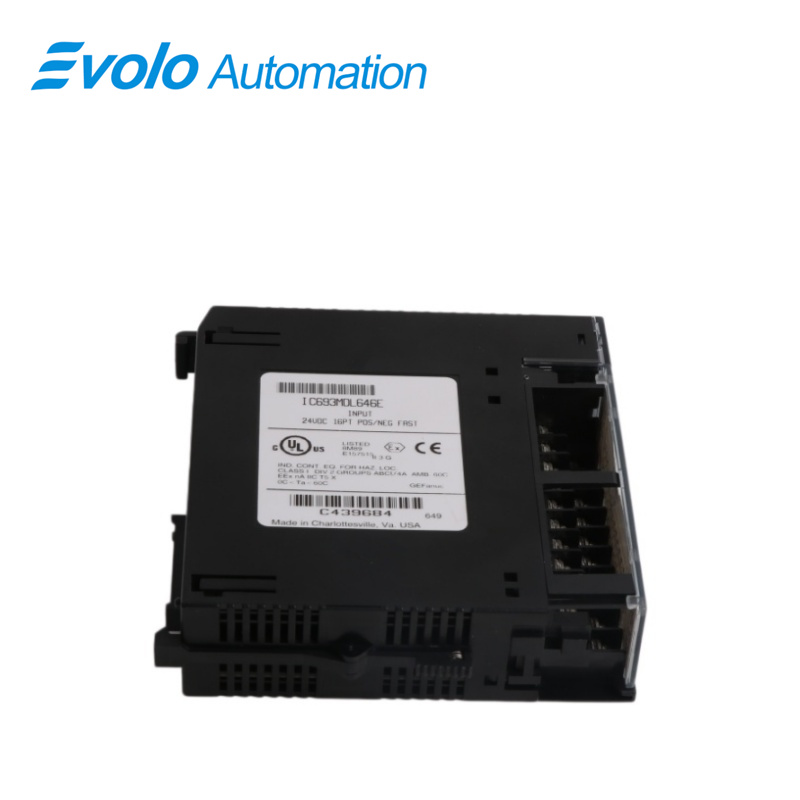

IC693MDL646 ingangsmoduul met positieve/negatieve logica

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC693MDL646
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De IC693MDL646-module is een 24 V DC positieve/negatieve logica-ingangsmodule voor de 90-30-serie Programmeerbare Logische Besturingen (PLC’s). Deze module beschikt over 16 ingangspunten in één groep die een gemeenschappelijke voedingsterminal delen. De IC693MDL646 is ontworpen om zowel positieve-logica- als negatieve-logica-eigenschappen te hebben. De ingangseigenschappen maken de module compatibel met een breed scala aan door de gebruiker geleverde ingangstoestellen, zoals eindeschakelaars, drukknoppen en naderingsschakelaars. De voeding voor de veldapparatuur wordt doorgaans geleverd door de gebruiker of via een geïsoleerde +24 VDC-voeding op de voedingseenheid.

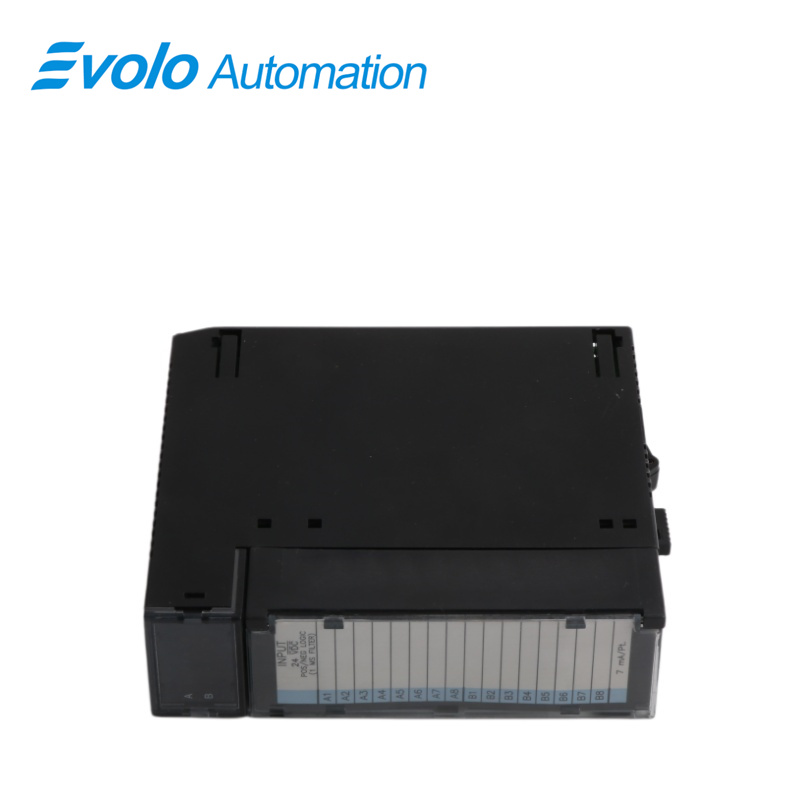

Bovenaan de module bevinden zich LED-indicatoren die de AAN/UIT-status van elk punt weergeven. Het LED-blok is verdeeld in 2 horizontale rijen, met 8 groene LEDs per rij. De bovenste rij is gelabeld van A1 tot A8 (punt 1 tot 8) en de onderste rij van B1 tot B8 (punt 9 tot 16). Er is een inzetstuk dat tussen de binnen- en buitenvlakken van de scharnierende deur wordt geplaatst. Aan de binnenzijde vindt men het bedradingsschema, terwijl de circuitidentificatie op het buitenvlak is aangebracht. De linker buitenrand van het inzetstuk is blauw gekleurd om aan te geven dat het een laagspanningsmodule betreft. Deze module kan in elke I/O-sleuf van een Series 90-30 PLC-systeem worden geïnstalleerd. Andere specificaties omvatten een ingangsspanningsbereik van 0 tot 30 VDC en een ingangsstroom van 7 mA. De spanning in AAN-toestand ligt tussen 11,5 en 30 V, en de spanning in UIT-toestand bedraagt 0 tot +5 V DC. De stroomwaarde in AAN-toestand bedraagt minimaal 3,2 mA en in UIT-toestand maximaal 1,1 mA.

Toepassingen

Snelheidsverpakkingsmachines: Gebruikt om de positie van snel bewegende verpakkingszakken te bewaken en feedback van kleurmarkeringssensoren te ontvangen.

Elektronica-assemblagefabrieken: In SMT-pick-and-place-machines of doseermachines, om snel sensortriggersignalen te verkrijgen.

Precisie-CNC-machinegereedschappen: Ontvangt hoogwaardige eindstandschakelaars, voelersignalen of schakelsignalen van een encoder.

Materiaalsorteersystemen: Vangt nauwkeurig het moment op waarop kleine objecten langs een snelle transportband passeren.

Kenmerken

1 Responstijd: De inschakeltijd in aanstaande toestand is doorgaans 1 ms. De uitschakeltijd in uitstaande toestand is eveneens doorgaans 1 ms, wat zorgt voor snelle en betrouwbare invoerverwerking bij real-time besturing en automatiseringstaken.

2 Voedingsmogelijkheden

Door gebruiker geleverde voeding: Gebruikers kunnen hun eigen voeding aansluiten om de veldapparatuur te bedienen.

Geïsoleerde 24 V DC-voeding: De module kan stroom opnemen via de geïsoleerde +24 V UIT- en 0 V UIT-aansluitingen op de PLC-voeding, waarmee een beperkt aantal ingangen van stroom wordt voorzien.

3 Isolatie: De module biedt 1500 volt isolatie tussen de veldzijde en de logica-zijde, waardoor de PLC wordt beschermd tegen mogelijke spanningspieken of elektrische storingen in de veldapparatuur.

4 Ingangskarakteristieken:

Aan-statusspanning: De module herkent ingangen binnen het spanningsbereik van 11,5 tot 30 volt DC.

Uit-statusspanning: De module herkent uit-status-ingangen binnen het bereik van 0 tot +5 volt DC.

Aan-statusstroom: Er is een minimumstroom van 3,2 mA vereist om een 'aan'-ingang te registreren.

Uit-statusstroom: Een maximumstroom van 1,1 mA is toegestaan om een 'uit'-ingang te registreren.

5 Vermogensverbruik:

5V-vermogensverbruik: De module trekt 80 mA van de 5 V-bus op de backplane wanneer alle ingangen zijn geactiveerd.

24V-vermogensverbruik: De module verbruikt 125 mA van de geïsoleerde 24 V-backplanebus of van een door de gebruiker aangeleverde voedingsbron.

Installatie en compatibiliteit

De module kan in elke I/O-slot van een Series 90-30 PLC-systeem worden geïnstalleerd, wat flexibiliteit biedt bij het ontwerp en de uitbreiding van het systeem. Hij is ontworpen om naadloos te integreren met de bestaande PLC-infrastructuur en biedt betrouwbare prestaties in diverse toepassingen.

Veelgestelde vragen

V: Wat is de nominale spanning van de IC693MDL646?
A: 24 volt DC

V: Wat is het ingangsspanningsbereik van de IC693MDL646?
A: 0 tot +30 volt DC

V: Welk soort stroomvoorziening vereist deze module?
A: De IC693MDL646 kan worden gevoed door de gebruikersvoeding of door een geïsoleerde +24 VDC-voeding, die een geselecteerde hoeveelheid ingangen kan voeden.

V: Waarmee zijn de ingangskenmerken compatibel?
A: Ze zijn compatibel met drukknoppen, eindstandschakelaars en elektronische nabijheidsschakelaars.

V: In welke component kan de IC693MDL646 worden geïnstalleerd?
A: De IC693MDL646 kan worden geïnstalleerd in elke I/O-slot van een basisplaat met 5 of 10 slots binnen een Series 90-30 PLC-systeem.

V: Waarom is de buitenste linkerrand van de inzet blauw gekleurd?
A: Dit betekent dat dit een laagspanningsmodule is.
