IC693MDL646 Positiewe/negatiewe logika-insetmodule

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IC693MDL646
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

Die IC693MDL646-module is ’n 24-volt-DC-positiewe/negatiewe-logika-insetmodule vir die 90-30-reeks Programmeerbare Logika-beheerders. Dit word saam met 16 insetpunte in een groep verskaf wat ’n gemeenskaplike drywinsaansluitingsterminal deel. Die IC693MDL646 is ontwerp om óf positiewe-logika- óf negatiewe-logika-eienskappe te hê. Die inseteienskappe maak dit toepaslik vir ’n wye reeks deur die gebruiker verskafde insettoestelle soos eindbeskermerskakelaars, drukknoppies sowel as nabyheidskakelaars. Drywing om die velddraadtoestelle te laat werk, word gewoonlik deur die gebruiker of ’n geïsoleerde +24 V-DC-voorsiening op die drywingsvoorsiening verskaf.

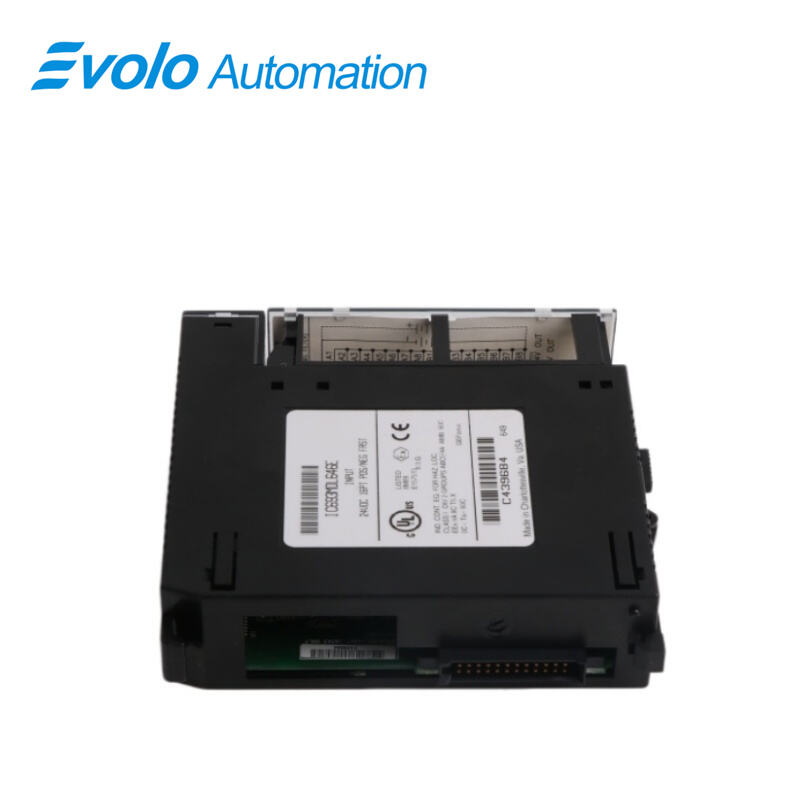

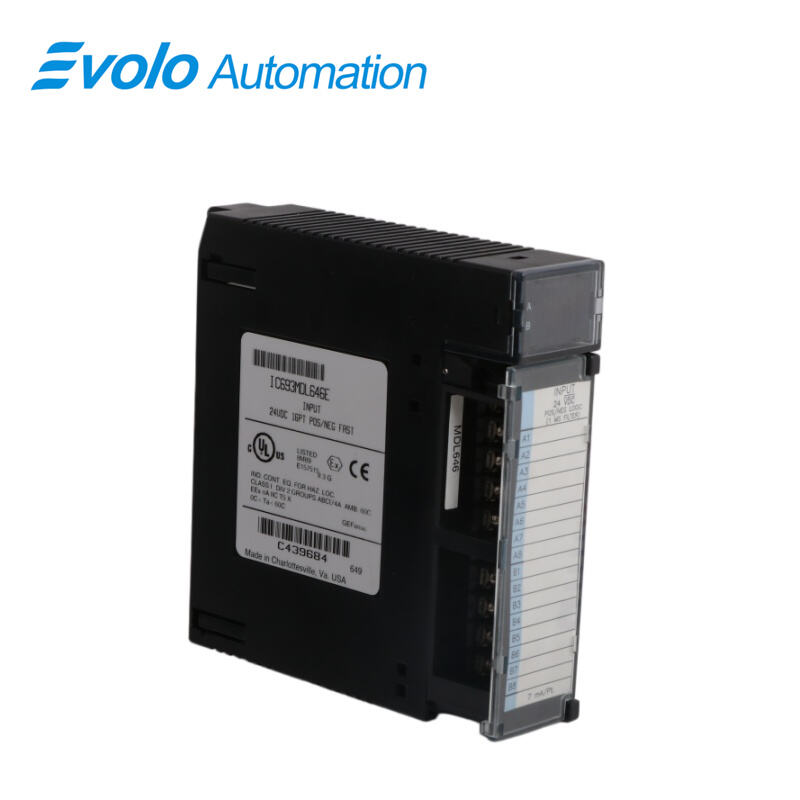

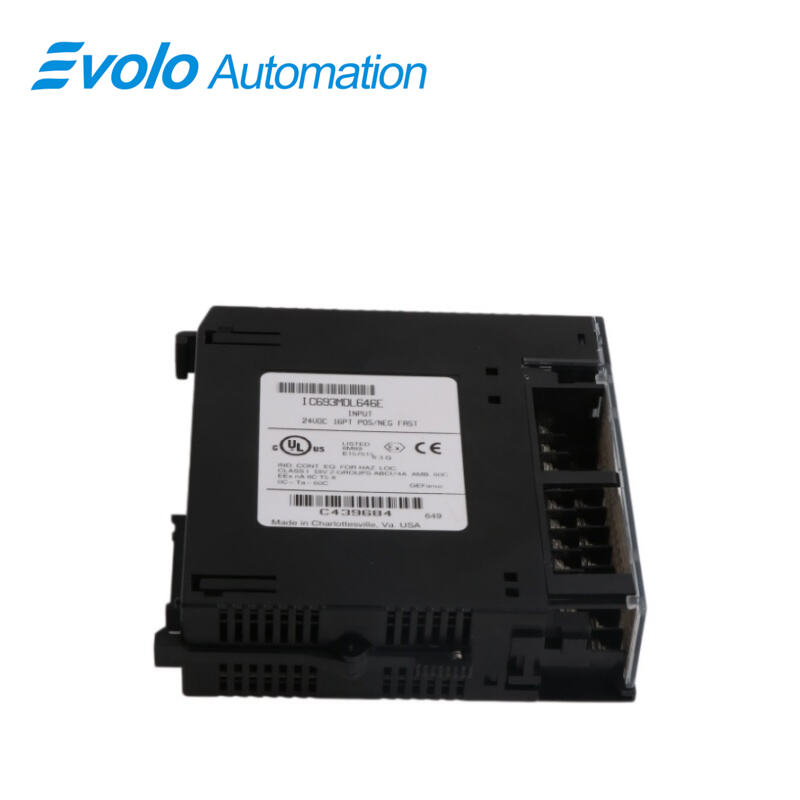

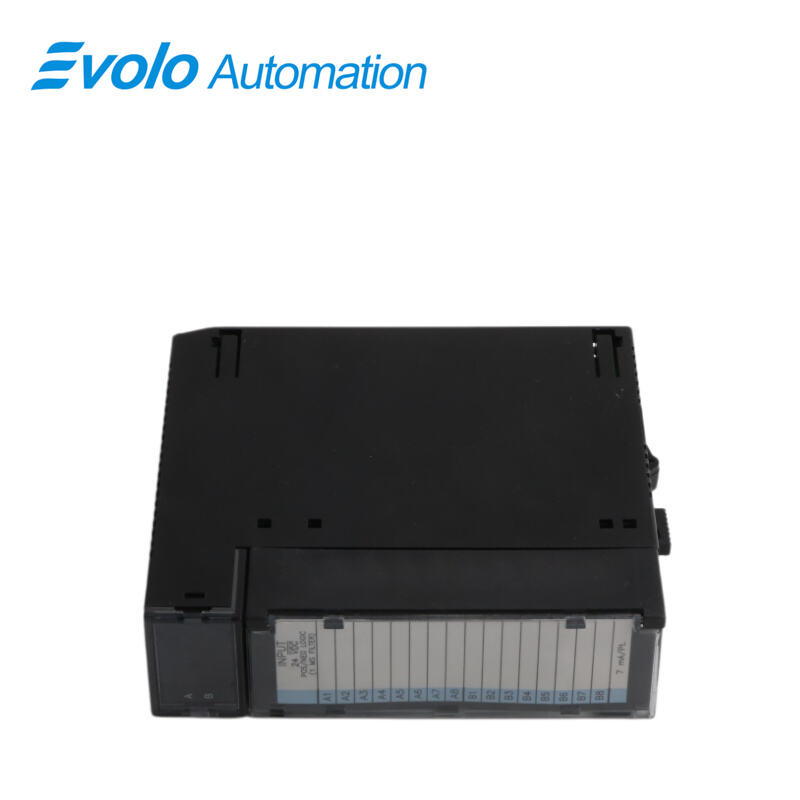

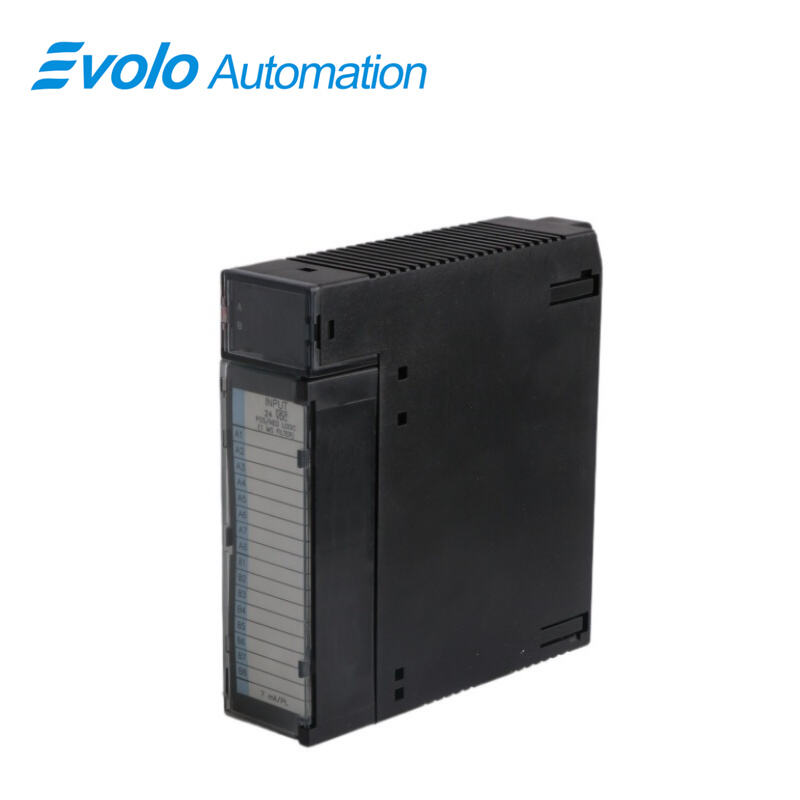

Bo-op die module kan een LED-aanduie vind wat die AAN/AF-status van elke punt aandui. Die LED-blok is in twee horisontale rye verdeel met agt groen LED's in elke ry. Die boonste ry is gemerk van A1 tot A8 (Punt 1 tot 8) en die onderste ry van B1 tot B8 (Punt 9 tot 16). Daar is 'n invoegstuk wat tussen die binne- en buiteoppervlak van die scharnierdeur ingevoeg word. Aan die binnekant vind een die bedradingdiagram, terwyl die stroombaanidentifikasie op die buite-oppervlak geleë is. Die buite-linkerkant van die invoegstuk is blou gekleur om 'n lae-spanningsmodule aan te dui. Hierdie module kan in enige I/O-sleuf van 'n Series 90-30 PLC-stelsel geïnstalleer word. Ander spesifikasies sluit in 'n insetspanningsreeks van 0 tot 30 VDC en 'n insetstroom van 7 mA. Die aan-toestandspanning wissel tussen 11,5 en 30 V en die aan-toestandspanning is 0 tot +5 V DC. Die aan-toestandstroomwaardering is ten minste 3,2 mA en die af-toestandstroom is maksimum 1,1 mA.

Toepassings

Hogespoed-verpakmasjinerie: Gebruik om die posisie van vinnig bewegende verpakkingssakke en kleurmerk-sensorvoedingsignale te monitor.

Elektronika-monteringsaanlêdings: In SMT-ophaal-en-plaasmasjiene of doseringsmasjiene, om vinnig sensortriggersignale te verkry.

Presisie-CNC-masjienwerktuie: Ontvang hoëspoed-eindsluiters, voelersignale of kodeerder-afgeleide skakelsignale.

Materiaalsorteringstelsels: Akkuraat vasleg van die oomblik waar klein voorwerpe aan ‘n hoëspoed-transportband verbybeweeg.

Eienskappe

1 Reaksietyd: Aan-toestandreaksietyd is gewoonlik 1 ms. Af-toestandreaksietyd is ook gewoonlik 1 ms, wat vinnige en betroubare insetverwerking vir werklike tydkontrole- en outomatiseringsaktiwiteite verseker.

2 Voedingsopties

Deur gebruiker verskafde voeding: Gebruikers kan hul eie voeding aansluit om die velddraadapparate te laat bedryf.

Geïsoleerde 24 V Gelykstroomvoeding: Die module kan krag vanaf die geïsoleerde +24 V UIT- en 0 V UIT-klemme op die PLC-voeding trek om ‘n beperkte aantal insette van krag te voorsien.

3 Isolasie: Die module verskaf 1500 volt isolasie tussen die velddryf- en logikakant, wat beskerming vir die PLC teen moontlike spanningstoot of elektriese foute in die veltoestelle bied.

4 Invoereienskappe:

Aan-toestandspanning: Die module herken insette binne die spanningbereik van 11,5 tot 30 V DC.

Af-toestandspanning: Die module herken af-toestand-insette binne die bereik van 0 tot +5 V DC.

Aan-toestandstroom: 'n Minimum van 3,2 mA word vereis vir die module om 'n "aan"-inset te registreer.

Af-toestandstroom: 'n Maksimum van 1,1 mA is aanvaarbaar vir die module om 'n "af"-inset te registreer.

5 Drywerverbruik:

5 V-drywerverbruik: Die module trek 80 mA van die 5 V-bus op die agterpaneel wanneer al die insette geaktiveer is.

24 V-drywerverbruik: Die module verbruik 125 mA van die geïsoleerde 24 V-agterpaneelbus of van 'n deur die gebruiker voorsiene kragbron.

Installasie en verenigbaarheid

Die module kan in enige I/O-plek binne 'n Series 90-30 PLC-stelsel geïnstalleer word, wat buigsaamheid in stelselontwerp en uitbreiding bied. Dit is ontwerp om naadloos met die bestaande PLC-infrastruktuur te integreer en betroubare prestasie oor verskeie toepassings te lewer.

VEE

V: Wat is die nominaal spanning van die IC693MDL646?
A: 24 volt DC

V: Wat is die insetspanningsreeks van die IC693MDL646?
A: 0 tot +30 volt DC

V: Watter tipe kragbron vereis hierdie module?
A: Die IC693MDL646 kan deur die gebruiker se voeding of 'n geïsoleerde +24 VDC-voeding aangedryf word wat 'n geselekteerde hoeveelheid insette aandryf.

V: Waarmee is die inseteienskappe versoenbaar?
A: Dit is versoenbaar met drukknoppies, eindposisieskakelaars en elektroniese nabyheidskakelaars.

V: In watter eenhede kan die IC693MDL646 geïnstalleer word?
A: Die IC693MDL646 kan in enige I/O-plek van 'n 5- of 10-plek basisplaat in 'n Series 90-30 PLC-stelsel geïnstalleer word.

V: Hoekom is die buite-linkerkant van die inset blou gekleur?
A: Dit beteken dat dit ’n lae-volt-module is.
