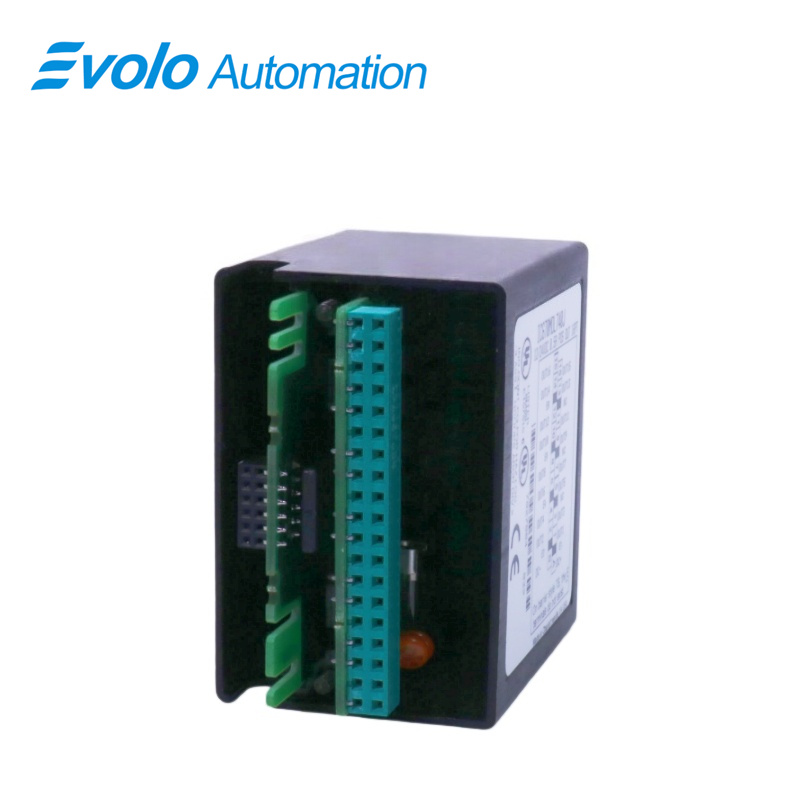

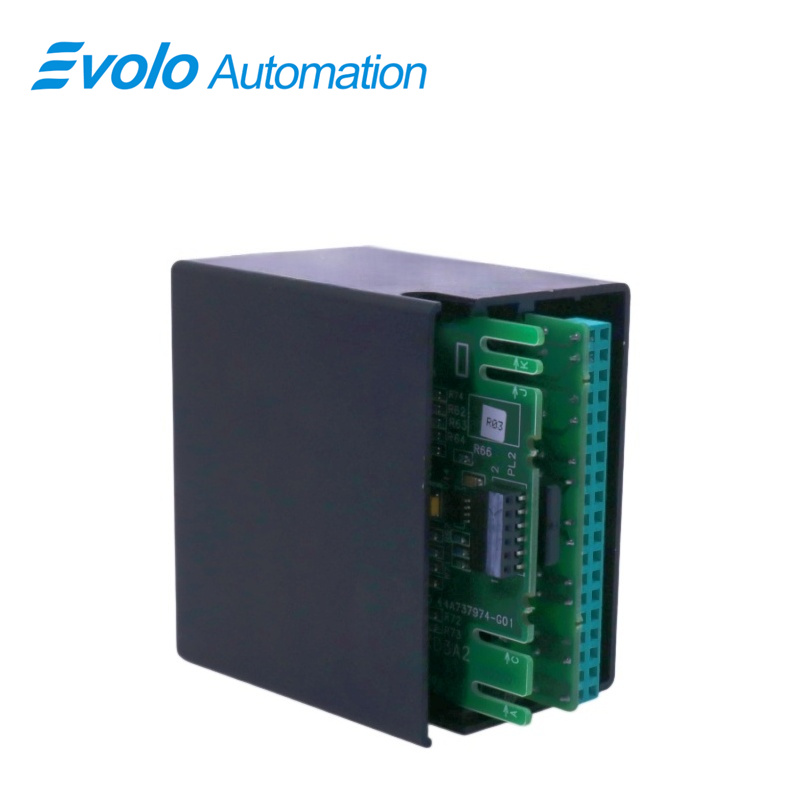

IC670MDL740 positieve uitgangsmoduul, China IC670MDL740 positieve uitgangsmoduul fabrikanten, leveranciers, fabriek

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC670MDL740
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Parameter	Waarde
Moduulnaam	Positieve uitgangsmodule IC670MDL740
Afmetingen	5,5 x 8,6 x 8,2 cm
Gewicht	0.22 KG
Ingangsspanning voor gebruiker	10–30 VDC, nominale 24 VDC, maximaal 4 A
Uitgangsspanningsbereik	9,2–29,5 VDC
Uitvoer stroom	maximaal 0,5 A per aansluiting, maximaal 4 A per module
Aantal uitgangen per module	16

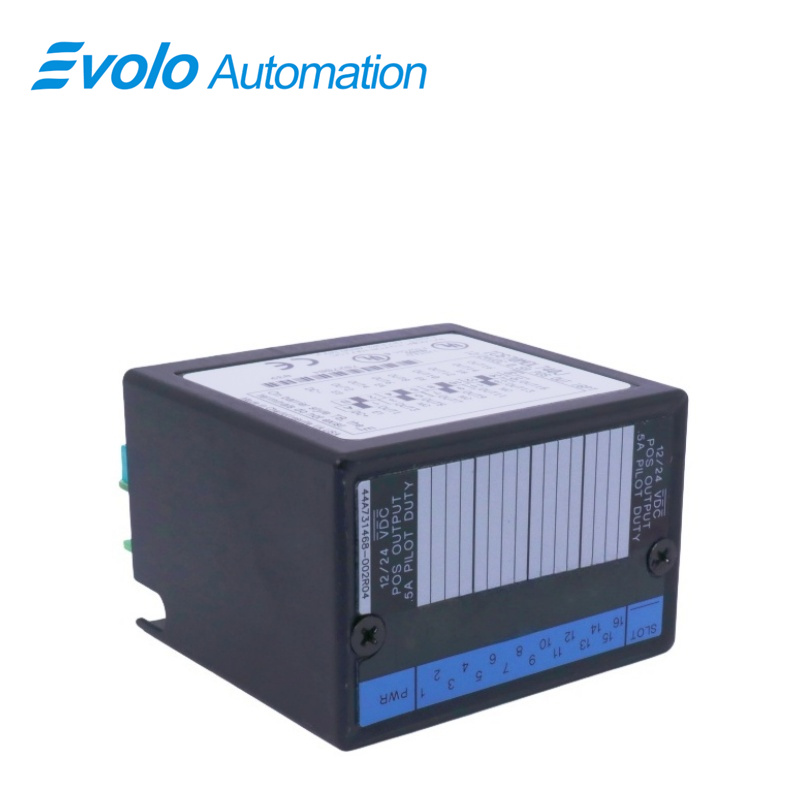

Indicatoren	LED’s aan de logische zijde geven de aan-/uit-status, een doorgebrande zekering en een gebruikersvoeding onder 9,8 VDC aan
Isolatie	Gebruikersinvoer naar logica, gebruikersinvoer naar framegrond, groep naar groep: 250 V wisselstroom continu / 1500 V wisselstroom gedurende 1 minuut; geen galvanische scheiding tussen punten binnen een groep
Stroomafname van de BIU-voeding	maximaal 111 mA
Inrush Stroom	maximaal 2 A ged selens 100 ms
Maximale belastingsstroom (ohms)	0,5 A bij 10 V gelijkstroom tot 30 V gelijkstroom
Minimale belastingsstroom	1 mA per punt
Uitgangsspanningsval	maximaal 0,5 V
Lekstroom op uitgang	0,5 mA bij 30 V gelijkstroom
Reactietijd-Aan	200 µs max. bij een ohmse belasting van 0,5 A
Reactietijd-Uit	200 µs max. bij een ohmse belasting van 0,5 A
Beveiliging (elke uitgang)	Zekering: metrisch 5 × 20 mm – 5 A, 250 V, traagwerkend, gemeenschappelijk voor alle uitgangen

Omschrijving

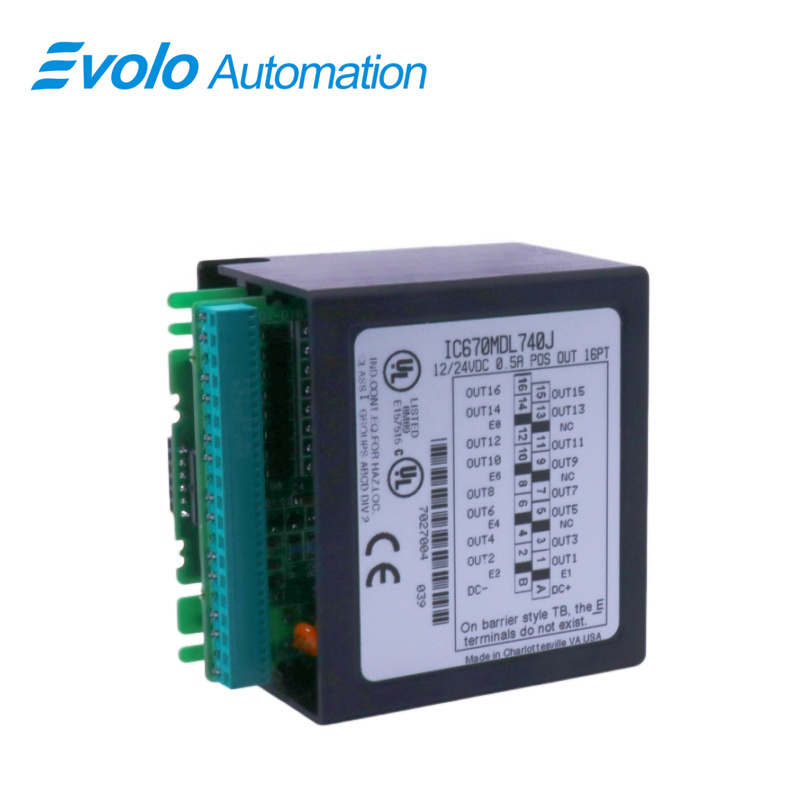

De 12/24 VDC positieve uitgangsmodule (IC670MDL740) biedt één groep van 16 discrete uitgangen. De uitgangen zijn van het positieve logica- of sourcing-type. Ze schakelen de belastingen aan de positieve zijde van de gelijkstroomvoeding, en leveren dus stroom aan de belasting. De voeding voor de module zelf wordt geleverd door de voeding in de Bus Interface Unit. Een externe gelijkstroomvoeding moet worden aangesloten voor de schakelaars die de belastingen voeden. Binnen de module is de externe voeding verbonden met een 5 A-zekering. Tijdens bedrijf controleert de module deze voeding om te verifiëren dat de spanning hoger is dan 9,8 VDC. Indien dit niet het geval is, wordt dit geïnterpreteerd als een storing door de Bus Interface Unit.

Toepassingen

Automobielproductiefaciliteiten: besturing van magneetkleppen, cilinders, kleine transportbandmotoren en indicatielampen op assemblagelijnen.

Voedings- en verpakkingsindustrie: Aandrijving van vorken voor verpakkingsmachines, schakelaars voor afdichtingsverwarmers en sorteerschakelaars.

Waterzuiveringsinstallaties: Besturing van het starten en stoppen van doseerpompen en de aan-/uit-status van elektrische kleppen.

Magazijn- en logistieke automatisering: Sensor-gestuurde actuatoren voor sorteerinstallaties.

Textiel- en kunststofmachines: Precieze besturing van stuurders voor verwarmingselementen en vergrendelingsmechanismen voor matrijzen.

Operatie

Na het controleren van de Board-ID en het verifiëren dat de module de juiste logische voeding ontvangt van de Bus Interface Unit (zoals weerspiegeld door de status van de Power-LED van de module), verzendt de Bus Interface Unit vervolgens uitvoergegevens naar de module in seriële vorm. Tijdens de transmissie wordt deze gegevens automatisch door de module teruggeleid naar de Bus Interface Unit voor verificatie. Seriële-naar-parallel-converters zetten deze gegevens om naar het parallelle formaat dat door de module nodig is. Opto-isolatoren scheiden de logische componenten van de module van de velduitgangen. De stroom van de externe voeding wordt gebruikt om de FET’s aan te sturen die stroom leveren aan de belastingen.
