IC670MDL740-Modul mit positiver Ausgabe, China IC670MDL740-Modul mit positiver Ausgabe Hersteller, Lieferanten, Fabrik

Überblick

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	IC670MDL740
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Spezifikationen

Parameter	Wert
Modulname	Positives Ausgangsmodul IC670MDL740
Abmessungen	5,5 × 8,6 × 8,2 cm
Gewicht	0,22 KG
Eingangsspannung für den Benutzer	10–30 VDC, nominell 24 VDC, maximal 4 A
Ausgangsspannungsbereich	9,2–29,5 VDC
Ausgangsstrom	max. 0,5 A pro Punkt, max. 4 A pro Modul
Ausgänge pro Modul	16

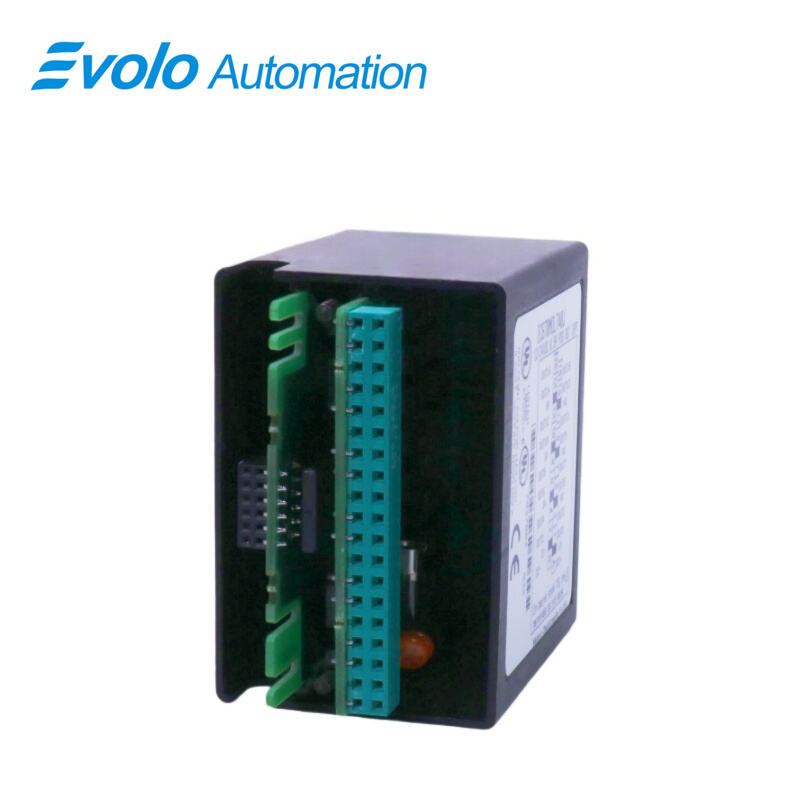

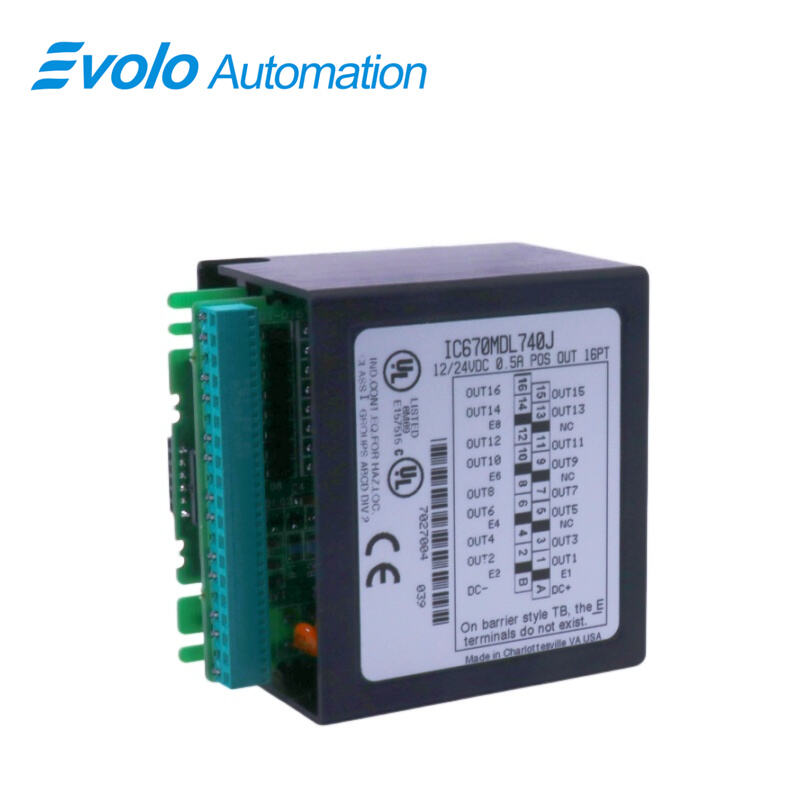

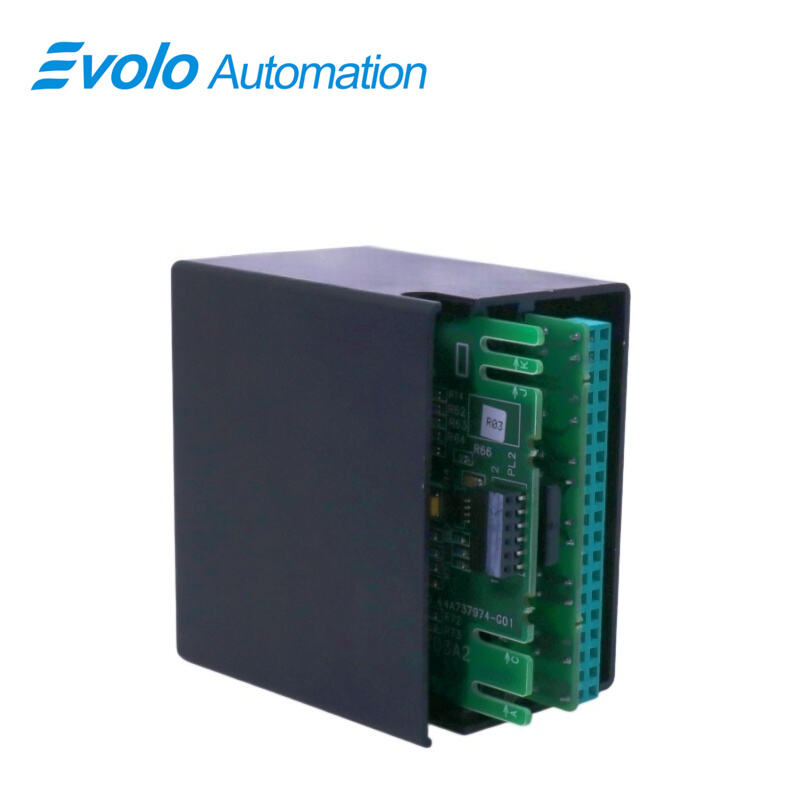

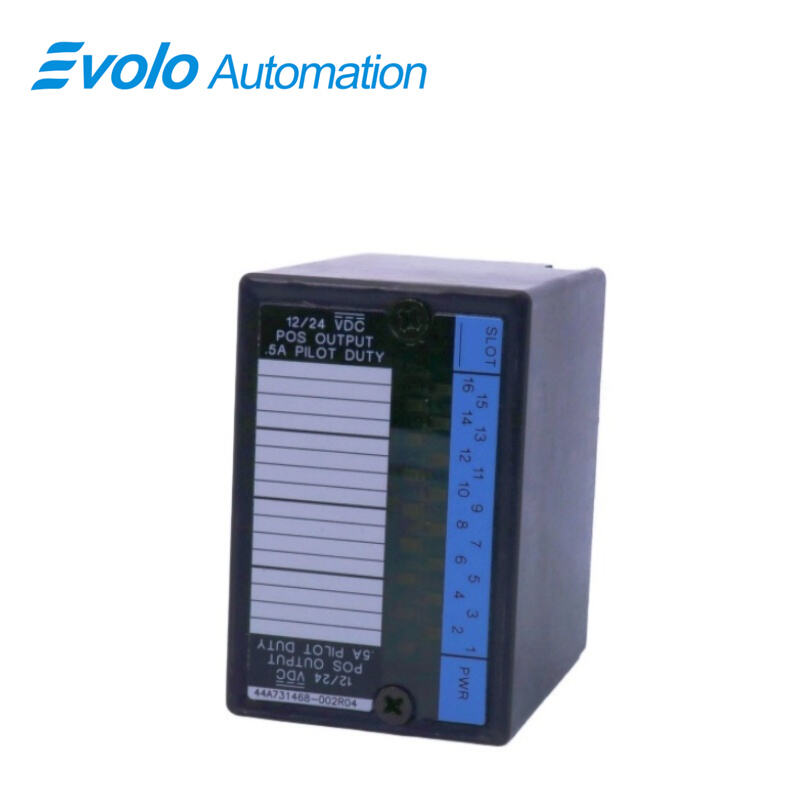

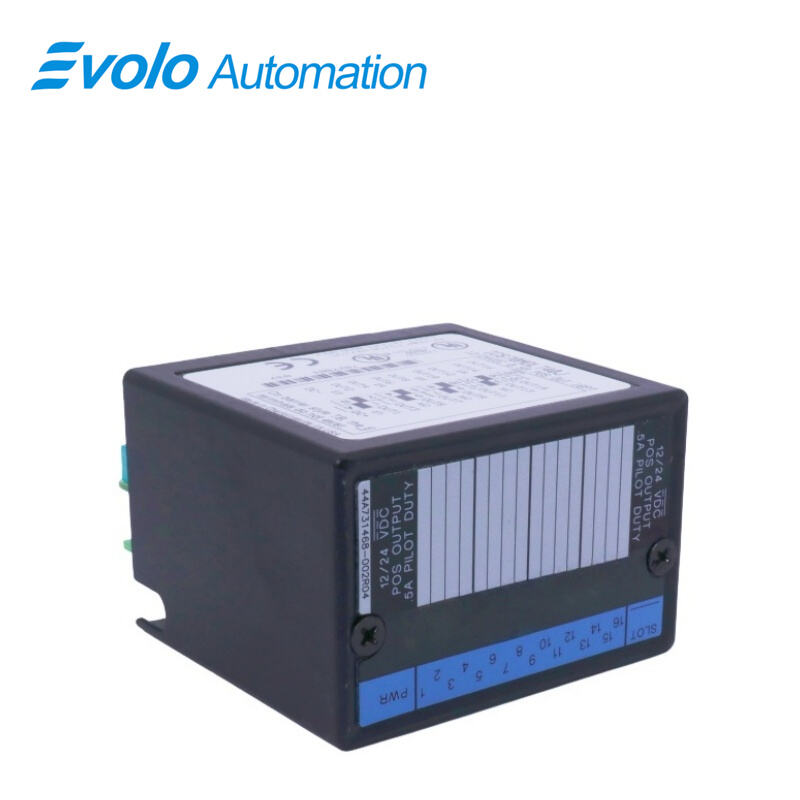

Indikatoren	LEDs auf der Logikseite zeigen Ein-/Aus-Status, durchgebrannten Sicherungsfehler und eine Benutzerspannung unter 9,8 VDC an
Isolation	Benutzereingabe an die Logik, Benutzereingabe an den Rahmenmasseanschluss, Gruppe zu Gruppe: 250 VAC kontinuierlich / 1500 VAC für 1 Minute; keine Isolation zwischen Punkten innerhalb einer Gruppe
Stromaufnahme aus der BIU-Stromversorgung	maximal 111 mA
Ansturmstrom	maximal 2 A für 100 ms
Maximaler Laststrom (ohmsch)	0,5 A bei 10 VDC bis 30 VDC
Minimaler Laststrom	1 mA pro Punkt
Ausgangsspannungsabfall	maximal 0,5 V
Ausgangsleckstrom	0,5 mA bei 30 VDC
Ansprechzeit – Ein	max. 200 µs bei ohmscher Last von 0,5 A
Ansprechzeit – Aus	max. 200 µs bei ohmscher Last von 0,5 A
Schutz (jeder Ausgang)	Sicherung: metrisch 5 × 20 mm – 5 A, 250 V, träge, gemeinsam für alle Ausgänge

Beschreibung

Das positive 12/24-VDC-Ausgangsmodul (IC670MDL740) bietet eine Gruppe mit 16 diskreten Ausgängen. Die Ausgänge arbeiten mit positiver Logik bzw. sind sog. Sourcing-Ausgänge. Sie schalten die Verbraucher an die positive Seite der Gleichspannungsversorgung und versorgen somit den Verbraucher mit Strom. Die Energie für das Modul selbst stammt aus der Stromversorgung in der Bus-Schnittstelleneinheit. Für die Schalter, die die Verbraucher speisen, muss eine externe Gleichspannungsquelle bereitgestellt werden. Im Modul ist diese externe Stromversorgung über eine 5-A-Sicherung angeschlossen. Während des Betriebs überwacht das Modul diese Spannung, um sicherzustellen, dass sie mindestens 9,8 VDC beträgt. Wird dieser Wert unterschritten, interpretiert die Bus-Schnittstelleneinheit dies als Fehler.

Anwendungen

Automobilfertigungsanlagen: Steuerung von Magnetventilen, Zylindern, kleinen Förderbandmotoren und Anzeigeleuchten auf Montagelinien.

Lebensmittel- und Verpackungsindustrie: Ansteuerung von Gabeln für Verpackungsmaschinen, Schaltkontaktoren für Versiegelungsheizungen sowie Sortierhebeln.

Wasseraufbereitungsanlagen: Steuerung des Start- und Stoppvorgangs von Dosiervorrichtungspumpen sowie des Ein-/Ausschaltzustands elektrischer Ventile.

Lager- und Logistikautomatisierung: Sensorgesteuerte Aktuatoren für Sortiersysteme.

Textil- und Kunststoffmaschinen: Präzise Steuerung von Heizelementtreibern und Formschließvorrichtungen.

Betrieb

Nach der Überprüfung der Board-ID und der Bestätigung, dass das Modul die entsprechende Logikspannung von der Bus-Schnittstelleneinheit (wie durch den Zustand der Power-LED des Moduls angezeigt) erhält, sendet die Bus-Schnittstelleneinheit anschließend Ausgabedaten serial an das Modul. Während der Übertragung leitet das Modul diese Daten automatisch zur Verifizierung an die Bus-Schnittstelleneinheit zurück. Seriell-zu-parallel-Wandler konvertieren diese Daten in das parallele Format, das vom Modul benötigt wird. Optokoppler isolieren die Logikkomponenten des Moduls von den Feldausgängen. Die Leistung der externen Stromversorgung wird verwendet, um die FETs anzusteuern, die Strom an die Lasten liefern.
