DS200TCDAH1BGD-digitaal I/O-bord

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	DS200TCDAH1BGD
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

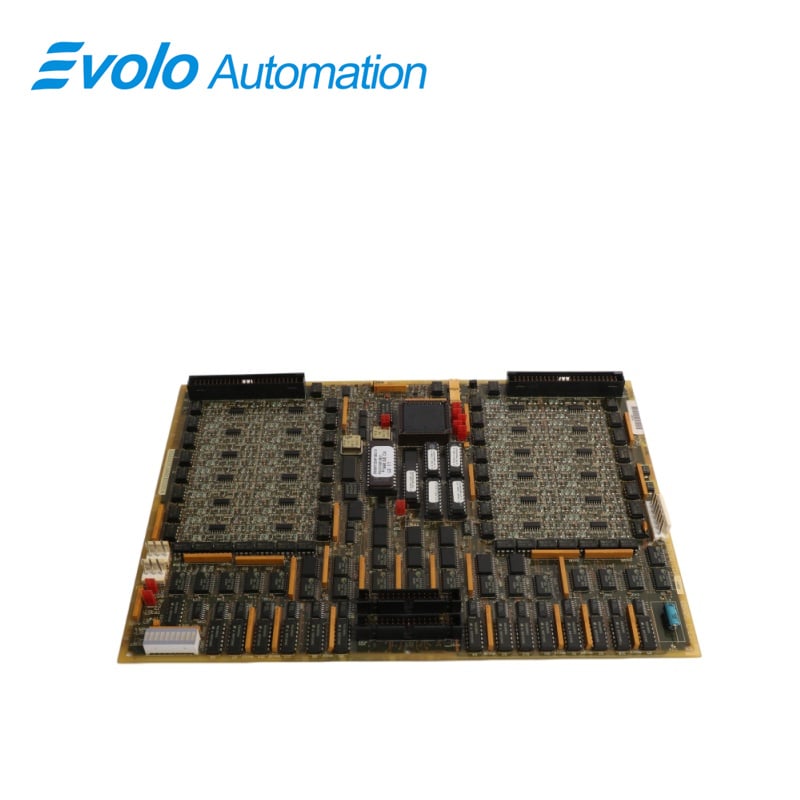

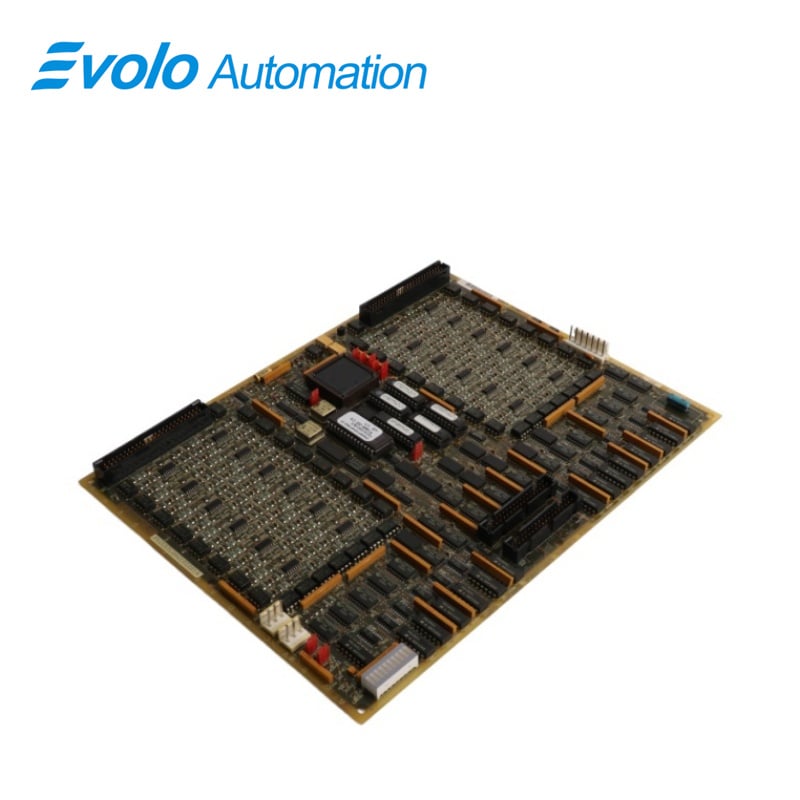

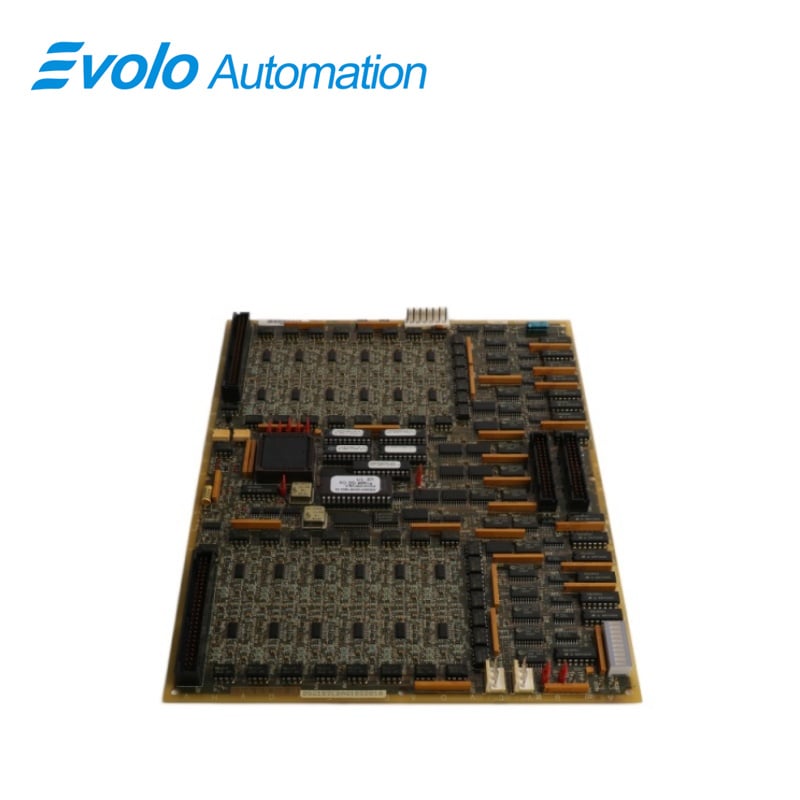

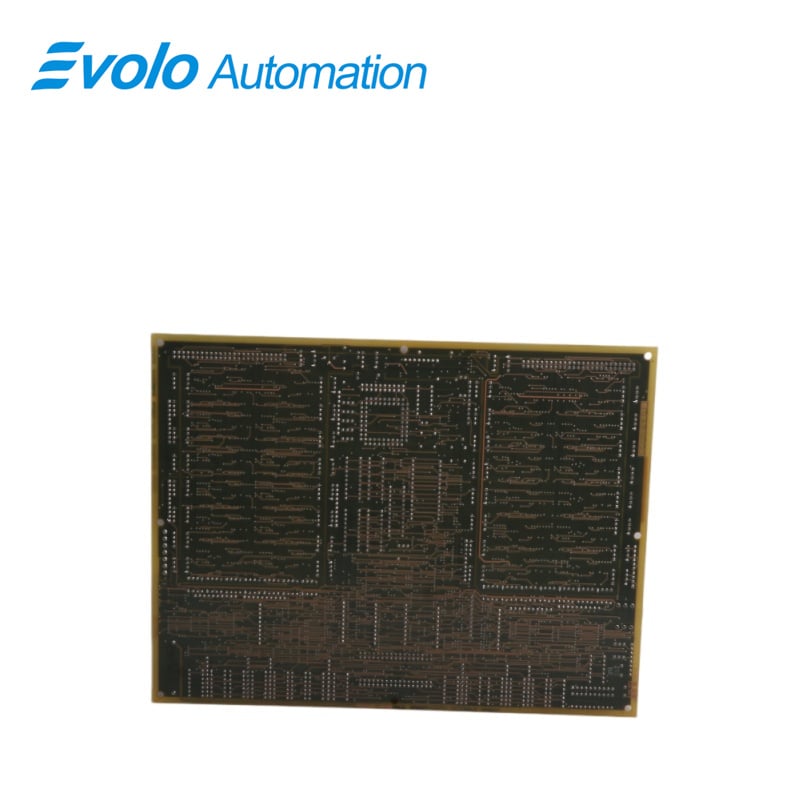

DS200TCDAH1BGD is een digitale I/O-kaart die wordt vervaardigd en ontworpen door General Electric als onderdeel van de Mark V LM-serie, gebruikt in GE Speedtronic-besturingssystemen. De digitale I/O-kaart (TCDA) bevindt zich binnen de digitale I/O-kernen en verwerkt, indien van toepassing, digitale contactingangssignalen van de DTBA- en DTBB-aansluitplaten en contactuitgangssignalen (relais/solenoïde) van de TCRA-platen. Deze signalen worden via het IONET verzonden naar de TCQC-plaat en/of naar de CTBA-aansluitplaat, indien aanwezig. De TCDA-plaat beschikt over acht hardware-jumpers voor diverse configuraties, waaronder IONET-afsluitweerstanden, netwerk-ID-instellingen en inschakeling van de stall-timer; J1 en J8 zijn gereserveerd voor fabriekstests. Ontworpen voor betrouwbare prestaties in veeleisende omgevingen, speelt deze kaart een cruciale rol bij de turbinebesturing door het beheren van opstart, afsluiting en operationele veiligheid. Configuratie- en onderhoudsgegevens zijn toegankelijk via de systeemdocumentatie, inclusief Bijlage A en de bedieningsinterface.

Toepassingen

Besturing van zware gas turbines: Breed gebruikt in het volledige gamma gas turbines van GE (zoals de Frame 6/7/9-serie), voor bewaking van eindstandschakelaars, schakelaarstatus en alarmcontacten.

Besturing van stoomturbines: Verantwoordelijk voor klepbesturing en logische beveiligingsinterlocks in de stoomcyclus van de elektriciteitscentrale.

Aandrijving voor olie-/petrochemische toepassingen: Gebruikt in grote elektrische schakelkasten op compressorstations, voor het beheren van kritieke veiligheidsafsluitlogica.

TCDA-CONNECTOREN

JP: Verdeelt vermogen van de TCPS-kaart in de R1-, R2- en R5-kernen naar respectievelijk de Q11-, Q21- en Q51-kernen.

JQ: Verbindt met de JQR-aansluiting op de DTBA-kaart en verzendt contactingangssignalen van de DTBA-kaart naar de TCDA-kaart.

JR: Verbindt met de JRR-aansluiting op de DTBB-kaart en zendt contactingangssignalen van de DTBB-kaart naar de TCDA-kaart.

Jo1: Verzendt contactuitgangssignalen (relais/solenoïde) naar de TcRA-kaart op locatie vier. Deze wordt niet gebruikt in Q11, aangezien de relais op locatie vier rechtstreeks worden aangestuurd door TCQE in R1.

J02: Zendt contactuitgangssignalen (relais/solenoïde) naar de TCRA-kaart op locatie vijf

JX1: Dit is een afgeschermde verdraaide parenkabel voor IONET-signalen. De TCDA-kaart in de QD1-core zendt signalen naar de JX2-aansluiting op de TCEA-kaart op locatie vijf van de C-core.

JX2: Wordt gebruikt voor dezelfde functie als JX1. Ofwel JX1 ofwel JX2 kan voor dit doel worden gebruikt.

Veelgestelde vragen

V: Hoe wordt de IONET-ID aan de DS200TCDAH1BGD toegekend?
A: De IONET-ID van de DS200TCDAH1BGD wordt geconfigureerd via hardware-jumpers J4, J5 en J6. Verschillende jumpercombinaties corresponderen met specifieke identificatienummers, waardoor de kaart uniek kan worden herkend en correct kan communiceren binnen het systeemnetwerk.

V: Wat is het doel van de stalltimer die wordt ingeschakeld via J7 op de DS200TCDAH1BGD?
A: De stalltimer, geactiveerd door jumper J7, is ontworpen om de systeemactiviteit te bewaken. Als het systeem niet meer reageert of in een abnormale toestand raakt, activeert de timer beschermende maatregelen om schade te voorkomen en een veilige werking te waarborgen.

V: Hoe worden ingangssignalen gevalideerd door de DS200TCDAH1BGD?
A: De DS200TCDAH1BGD valideert ingangssignalen via ingebouwde diagnosecircuits. Deze diagnosecontroles controleren de signaalintegriteit, consistentie en juiste spanningsniveaus voordat de gegevens naar andere systeemcomponenten worden verzonden, wat een betrouwbare en nauwkeurige werking waarborgt.
