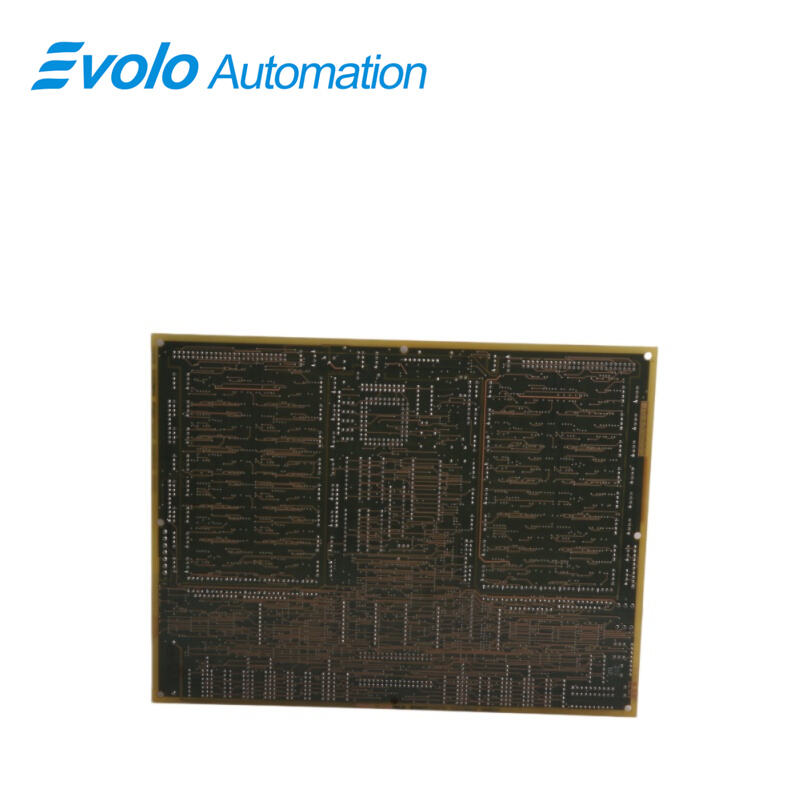

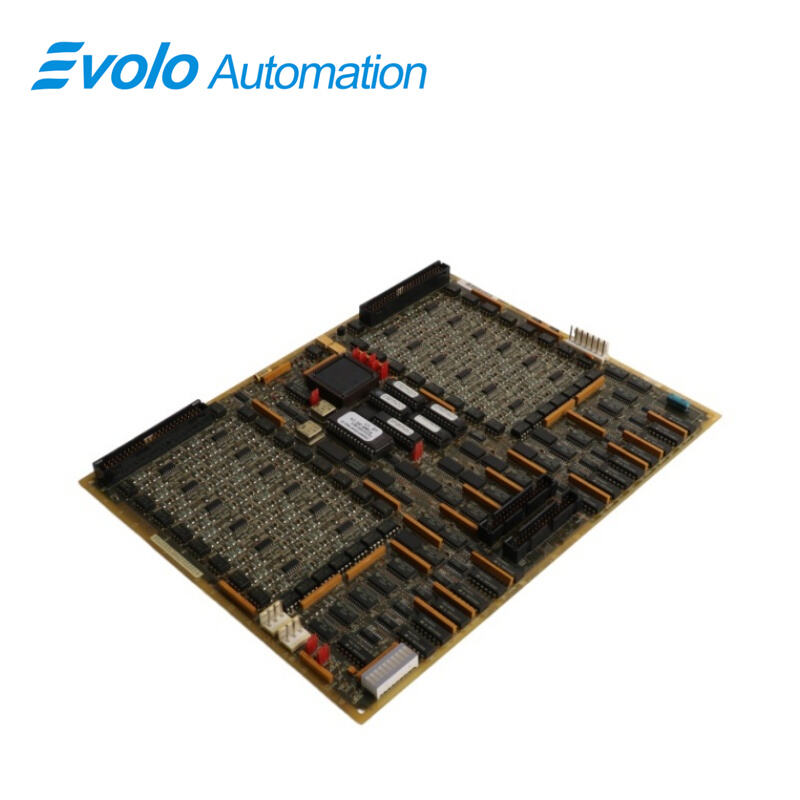

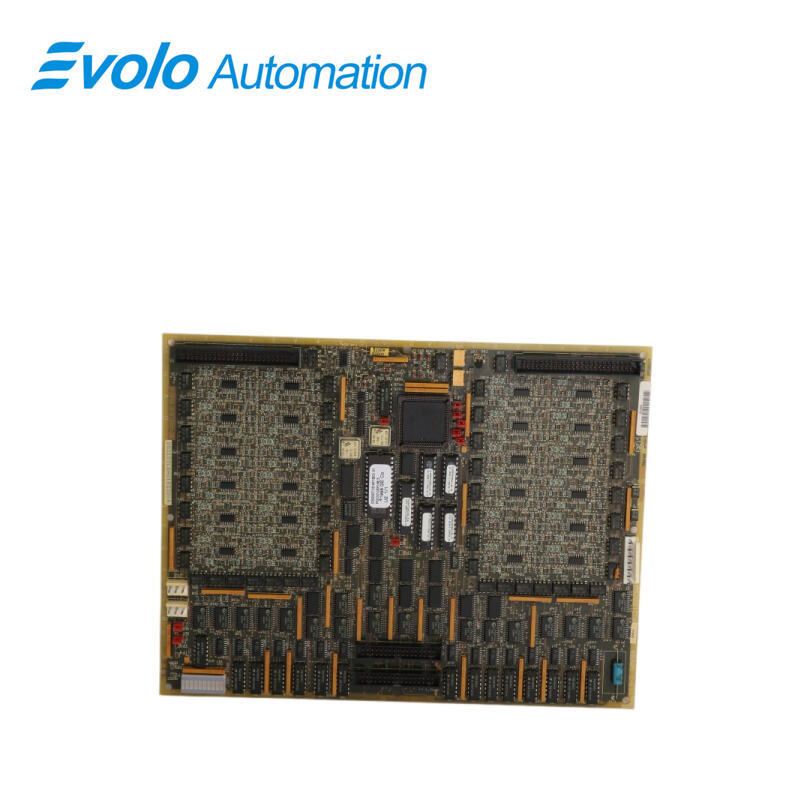

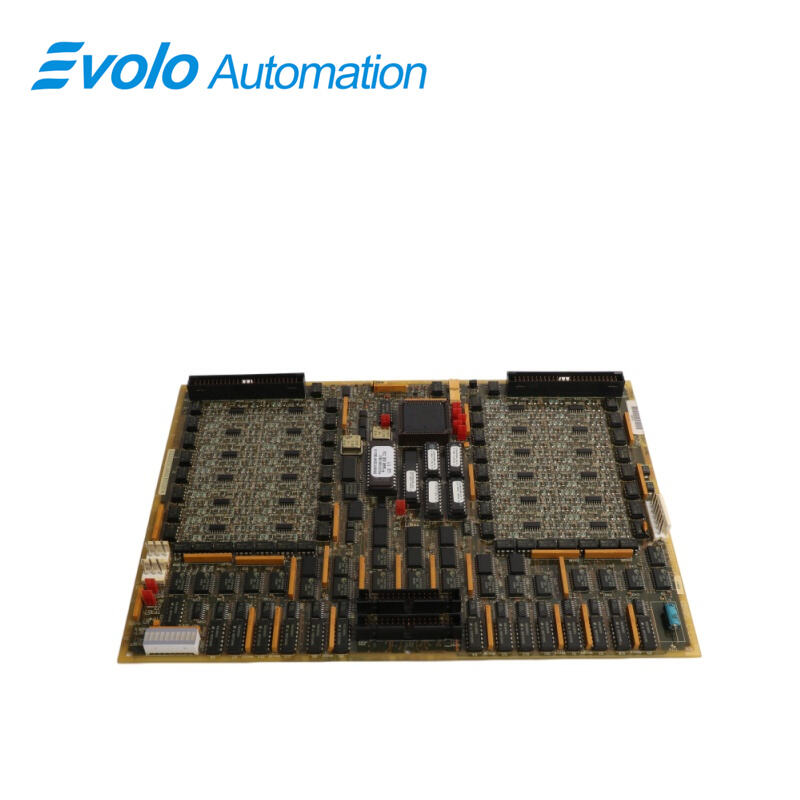

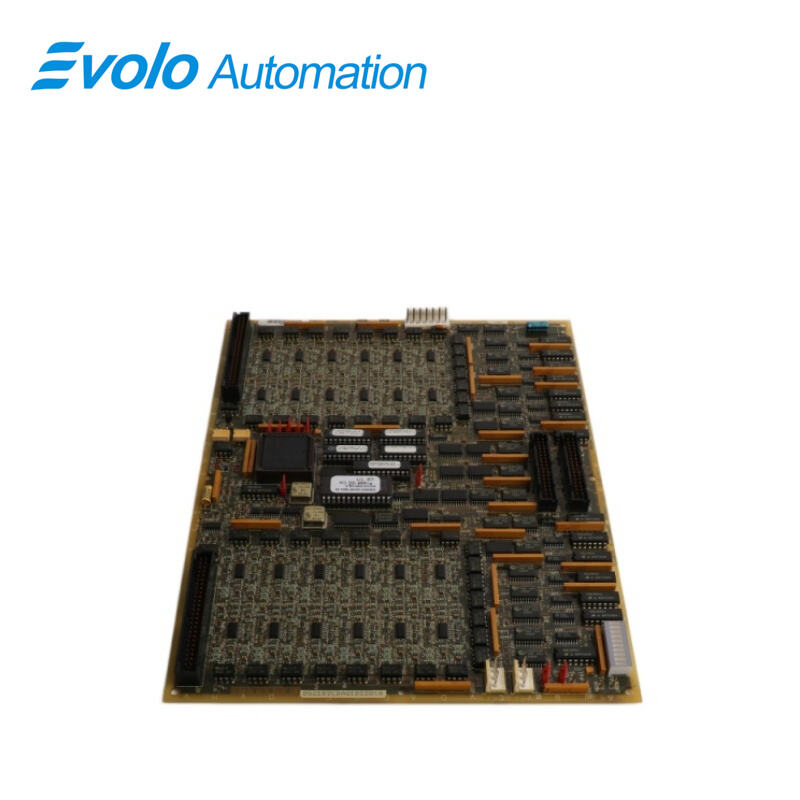

برد ورودی/خروجی دیجیتال DS200TCDAH1BGD

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS200TCDAH1BGD
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

DS200TCDAH1BGD یک برد ورودی/خروجی دیجیتال است که توسط شرکت جنرال الکتریک به‌عنوان بخشی از سری Mark V LM طراحی و ساخته شده و در سیستم‌های کنترل سرعتی GE Speedtronic استفاده می‌شود. برد ورودی/خروجی دیجیتال (TCDA) در هسته‌های ورودی/خروجی دیجیتال قرار دارد و در صورت لزوم، سیگنال‌های ورودی تماس دیجیتال را از ترمینال‌بوردهای DTBA و DTBB و سیگنال‌های خروجی تماس (رله/سولنوئید) را از برد TCRA پردازش می‌کند. این سیگنال‌ها از طریق شبکه IONET به برد TCQC و یا به ترمینال‌بورد CTBA (در صورت وجود) ارسال می‌شوند. برد TCDA دارای هشت جامپر سخت‌افزاری برای تنظیمات مختلف از جمله مقاومت‌های پایان‌دهنده IONET، تنظیمات شناسه شبکه و فعال‌سازی تایمر توقف است، در حالی که جامپرهای J1 و J8 صرفاً برای تست کارخانه‌ای اختصاص یافته‌اند. این برد برای عملکرد قابل‌اطمینان در محیط‌های سخت‌گیرانه طراحی شده و نقش حیاتی در کنترل توربین ایفا می‌کند؛ از جمله مدیریت روند راه‌اندازی، خاموش‌سازی و ایمنی عملیاتی. جزئیات پیکربندی و نگهداری از طریق مستندات سیستم، از جمله پیوست A و رابط کاربری اپراتور در دسترس هستند.

کاربردها

کنترل توربین گازی سنگین: به‌طور گسترده در کل مجموعهٔ توربین‌های گازی شرکت GE (مانند سری‌های فریم ۶/۷/۹) استفاده می‌شود و وضعیت کلیدهای حدی، قطع‌کننده‌ها و تماس‌های هشدار را نظارت می‌کند.

کنترل توربین بخار: مسئول کنترل شیرها و قفل‌های منطقی حفاظتی در چرخه بخار نیروگاه است.

درایو نفت و پتروشیمی: در کابینت‌های کنترل الکتریکی بزرگ ایستگاه‌های کمپرسور استفاده می‌شود و منطق خاموش‌سازی اضطراری ایمنی را مدیریت می‌کند.

کانکتورهای TCDA

JP: توزیع توان از برد TCPS در هسته‌های R1، R2 و R5 به ترتیب به هسته‌های Q11، Q21 و Q51 را انجام می‌دهد.

JQ: به سوکت JQR روی برد DTBA متصل می‌شود و سیگنال‌های ورودی تماس از برد DTBA را به برد TCDA منتقل می‌کند.

JR: به سوکت JRR روی برد DTBB متصل می‌شود و سیگنال‌های ورودی تماس از برد DTBB را به برد TCDA انتقال می‌دهد.

Jo1: سیگنال‌های خروجی تماس (رله/سولنوئید) را به برد TcRA در موقعیت چهارم ارسال می‌کند. این اتصال در Q11 استفاده نمی‌شود، زیرا رله‌های موجود در موقعیت ۴ به‌صورت مستقیم توسط TCQE در R1 کنترل می‌شوند.

J02: سیگنال‌های خروجی تماس (رله/سولنوئید) را به برد TCRA در مکان پنج ارسال می‌کند

JX1: این کابل جفت تابیده شده با محافظ است که برای سیگنال‌های IONET استفاده می‌شود. برد TCDA در هسته QD1 سیگنال‌ها را به اتصال JX2 روی برد TCEA در مکان پنج هسته C ارسال می‌کند.

JX2: برای همان عملکردی که JX1 دارد استفاده می‌شود. یکی از دو اتصال JX1 یا JX2 می‌تواند برای این منظور به کار رود.

سوالات متداول

پرسش: شناسه IONET برای DS200TCDAH1BGD چگونه اختصاص داده می‌شود؟
پاسخ: شناسه IONET برد DS200TCDAH1BGD از طریق جامپر‌های سخت‌افزاری J4، J5 و J6 تنظیم می‌شود. ترکیبات مختلف جامپر‌ها متناظر با اعداد شناسایی خاصی هستند که امکان تشخیص منحصربه‌فرد این برد و ارتباط صحیح آن در شبکه سیستم را فراهم می‌کند.

پرسش: هدف زمان‌سنج قفل‌شدگی (stall timer) فعال‌شده توسط جامپر J7 در برد DS200TCDAH1BGD چیست؟
پاسخ: زمان‌سنج قفل‌شدگی که توسط جامپر J7 فعال می‌شود، برای نظارت بر فعالیت سیستم طراحی شده است. اگر سیستم واکنشی نداشته باشد یا وارد حالت غیرطبیعی شود، این زمان‌سنج اقدامات محافظتی را اعمال می‌کند تا از بروز آسیب جلوگیری شده و عملیات ایمن سیستم حفظ گردد.

سوال: سیگنال‌های ورودی توسط ماژول DS200TCDAH1BGD چگونه اعتبارسنجی می‌شوند؟
پاسخ: ماژول DS200TCDAH1BGD از طریق مدارهای تشخیصی داخلی، سیگنال‌های ورودی را اعتبارسنجی می‌کند. این قابلیت‌های تشخیصی، صحت سیگنال، پایداری آن و سطوح ولتاژ مناسب را پیش از ارسال داده به سایر اجزای سیستم بررسی می‌کنند تا عملکردی قابل اعتماد و دقیق تضمین شود.
