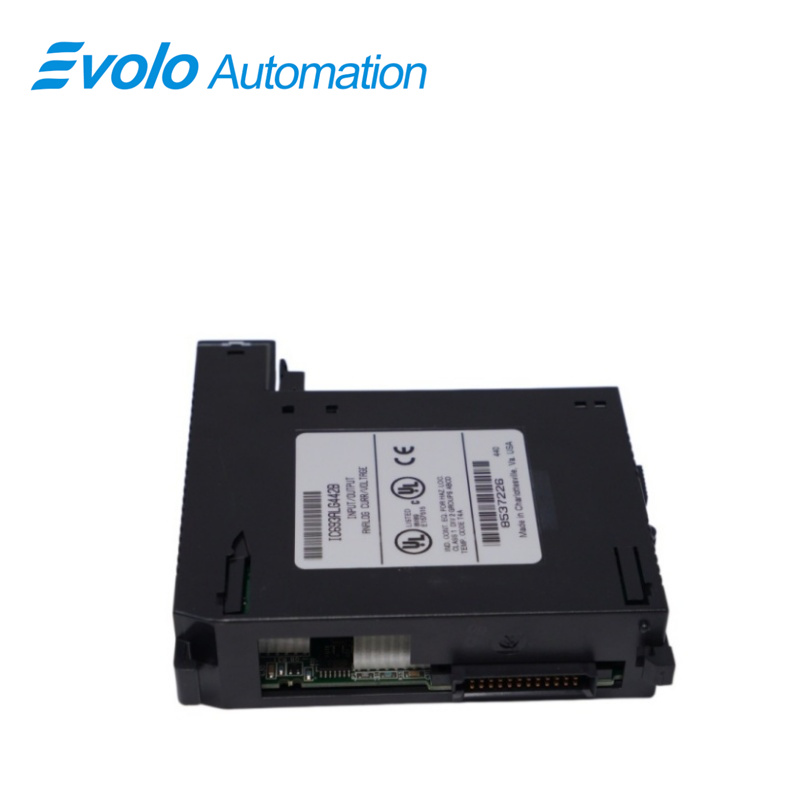

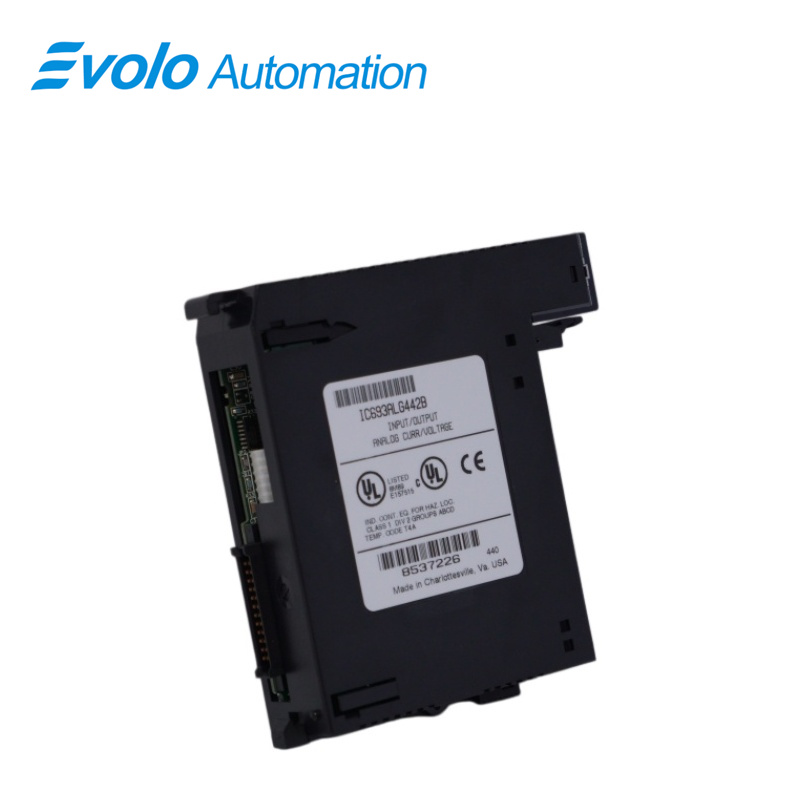

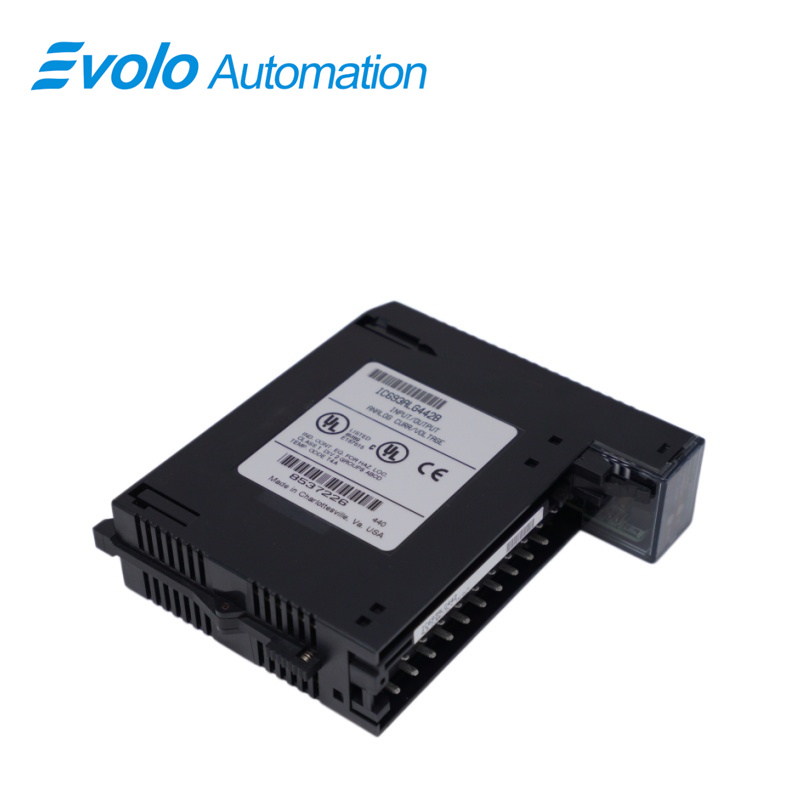

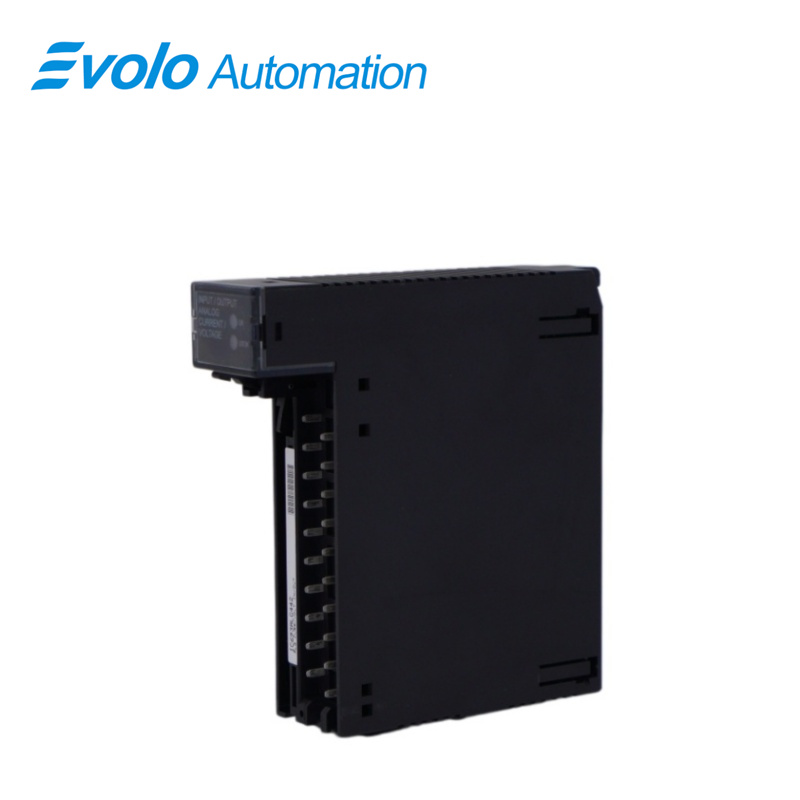

IC693ALG442 analoge stroom-/spanningsingangs-/uitgangsmoduul, China IC693ALG442 analoge stroom-/spanningsingangs-/uitgangsmoduul fabrikanten, leveranciers, fabriek

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC693ALG442
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Parameter	Waarde
Moduulnaam	IC693ALG442 analoge stroom-/spanningsinvoer-/uitvoermoduul
Type module	Analoge stroom-/spanningsin-/uitgangsmoduul
Extern voedingsspanningsbereik	20–30 VDC (24 VDC typisch)
Voedingsspanningsonderdrukking	Stroom: 5 μA/V typisch, 10 μA/V maximaal; Spanning: 25 mV/V typisch, 50 mV/V maximaal
Voltage Ripple	10%
Energieverbruik	95 mA van interne +5 VDC; 150 mA van externe +24 VDC
Bijwerkfrequentie	3 ms
Isolatie (veld naar backplane / frameaarde)	250 VAC continu; 1500 VAC gedurende 1 minuut
Analoge uitgangen	Twee, enkelzijdig
Analoge stroomuitgangsbereiken	0–20 mA, 4–20 mA
Resolutie analoge stroomuitgang	0–20 mA: 0,6 μA; 4–20 mA: 0,5 μA
Absolute nauwkeurigheid analoge stroomuitgang	±0,1% van volledige schaal (typisch bij 25 °C); ±0,25% van volledige schaal (maximaal bij 25 °C); ±0,5% van volledige schaal over het bedrijfstemperatuurbereik
Maximale aansluitingspanning	VUSER –3 V min tot VUSER max
Gebruikersbelasting	USER = 20 V, max. 1350 Ω bij VUSER = 30 V
Uitgangsbelastingscapaciteit	max. 2000 pF
Uitgangsbelastingsinductantie	max. 1 H
Analoge stroomingangsbereiken	0–20 mA, 4–20 mA, 4–20 mA verbeterd
Resolutie analoge stroomingang	5 μA
Absolute nauwkeurigheid analoge stroomingang	±0,25% van het volledige bereik bij 25 °C; ±0,5% van het volledige bereik binnen het bedrijfstemperatuurbereik
Lineariteit	<1 LSB
Gemeenschappelijke-modusspanning	max. 200 VDC
Common Mode onderdrukking	>70 dB bij gelijkstroom; >70 dB bij 60 Hz
Kruiskanaalonderdrukking	>70 dB van gelijkstroom tot 1 kHz
Invoerimpedantie	250 Ω
Respons van ingangsfilter	38 Hz

Omschrijving

Analoge stroom/spanningsingang/-uitgangmodule, IC693ALG442 biedt vier differentiële ingangskanalen en twee enkelvoudige uitgangskanalen. Elk kanaal kan met de Machine Edition-software worden geconfigureerd voor een van de volgende bereiken:

▪ 0 tot +10 volt (unipolair), standaard.

▪ -10 tot +10 volt (bipolair)

▪ 0 tot 20 mA

▪ 4 tot 20 mA

Ingangskanalen kunnen ook worden geconfigureerd voor de verbeterde 4–20 mA-modus. Deze module kan in elke I/O-sleuf worden geïnstalleerd die is voorzien van een seriële connector in een RX3i- of Series 90-30-systeem.

Toepassingen

HVAC en gebouwautomatisering: Verzamelt binnen- en buitentemperatuur- en vochtigheidssignalen en geeft signalen af om de frequentieomzetters van ventilatoren of proportionele regelkleppen te besturen.

Waterzuiverings- en milieubeschermingsinstallaties: Bewaakt het waterniveau in reservoirs en de pH-waarde, en geeft regelsignalen af om de debiet van doseerpompen te regelen op basis van PID-algoritmen.

Verpakkingsmachines en transportbanden: ontvangt signalen van verplaatsingssensoren en stuurt commando's uit om de snelheid van servomotoren aan te passen.

Ketel- en temperatuurregeling: controleert de stoomdruk en past de opening van gasvlinderkleppen aan.

Kenmerken

Uitgangen kunnen worden geconfigureerd om ofwel de laatste status te behouden of om bij onderbreking van de systeemvoeding terug te keren naar het lage uiteinde van hun bereik. Uitgangen kunnen ook worden geconfigureerd om in trapmodus te werken op commando van het toepassingsprogramma. In trapmodus gaat het uitgangskanaal geleidelijk over naar een nieuwe waarde gedurende een bepaalde tijd, in plaats van onmiddellijk de nieuwe waarde aan te nemen. Voor alle ingangskanalen kunnen hoge en lage alarmgrenzen worden ingesteld, en een doorgebroken-draadfout (bij stroomuitgangsmodi) kan per uitgangskanaal aan de CPU worden gemeld. ALG442-modules in RX3i-racks ondersteunen firmware-upgrades ter plaatse.

Installatie in explosiegevaarlijke gebieden

De volgende informatie geldt voor producten met het UL-keurmerk voor gevaarlijke gebieden of het ATEX-keurmerk

voor explosieve atmosferen:

1 APPARATUUR MET ETIKET DIE VERWIJST NAAR KLAS I, GROEPEN A, B, C EN D, DIVISIE 2 GEVAARLIJKE GEBIEDEN IS ALLEEN GESCHIKT VOOR GEBRUIK IN KLAS I, DIVISIE 2, GROEPEN A, B, C, D OF NIET-GEVAARLIJKE LOCATIES

2 WAARSCHUWING – EXPLOSIEGEVAAR – VERVANGING VAN ONDERDELEN KAN DE GESCHIKTHEID VOOR KLAS I, DIVISIE 2 VERMINDEREN;

3 WAARSCHUWING – EXPLOSIEGEVAAR – SCHAKEL DE STROOM UIT VOORDAT U MODULES VERVANGT OF AANSLOTTEN IN GEVAARLIJKE GEBIEDEN;

4 WAARSCHUWING – EXPLOSIEGEVAAR – SLUIT APPARATUUR NIET AAN OF ONTKOPPEL HET NIET TENZIJ DE STROOM UIT IS GESCHAKELD OF HET GEBIED BEKEND IS ALS NIET-GEVAARLIJK.

Veelgestelde vragen

V: Is de IC693ALG442 voorzien van een garantie?

A: Ja, de IC693ALG442 is inclusief een garantie van 1 jaar.

V: Wat is het ondersteunde aantal ingangs- en uitgangskanalen van de IC693ALG442?

A: De IC693ALG442 heeft vier (4) differentiële ingangen en twee (2) enkelzijdige uitgangen.

V: Welke ingangssignalen worden ondersteund door de IC693ALG442?

A: Geschikte ingangssignalen zijn 0 tot +10 volt (unipolair), –10 tot +10 volt (bipolair), 0 tot 20 mA, 4 tot 20 mA en 4 tot 20 mA verbeterde ingangssignalen.

V: Vereist deze module een externe voeding om te functioneren?

A: Ja, er is een externe 24 VDC-voeding nodig om deze module te laten functioneren.
