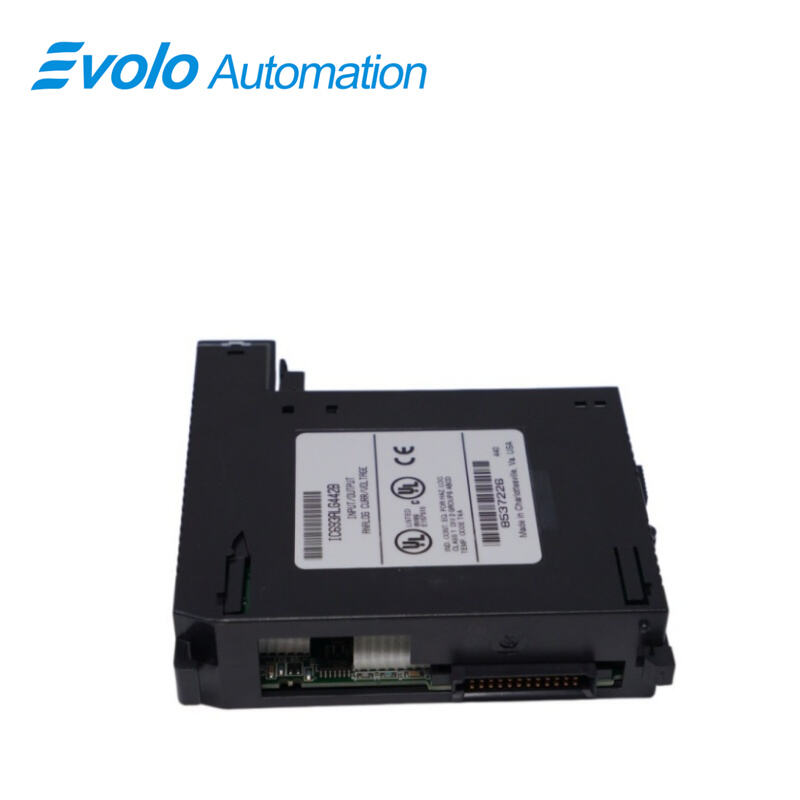

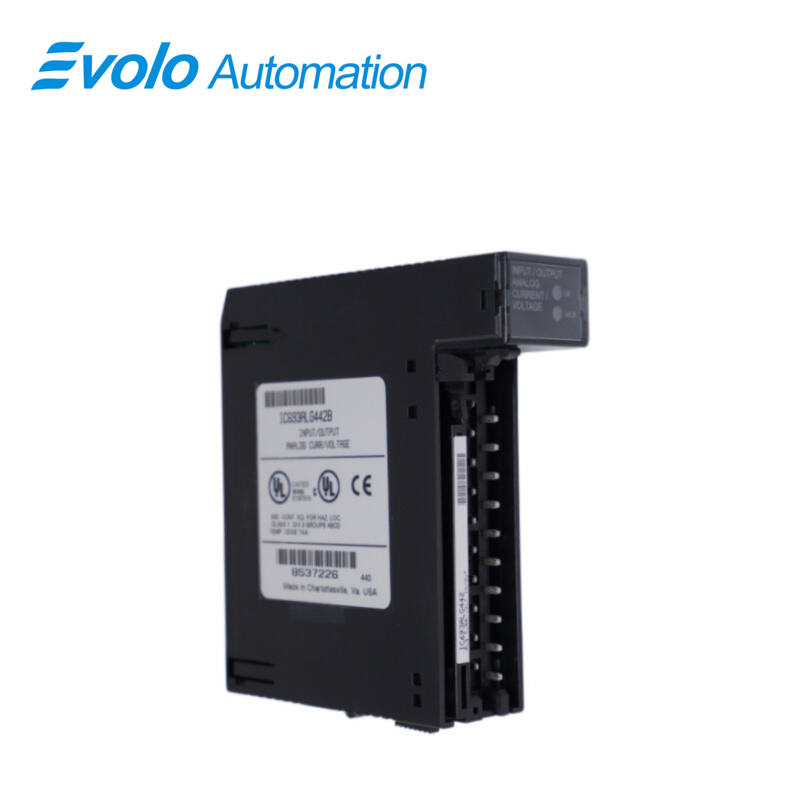

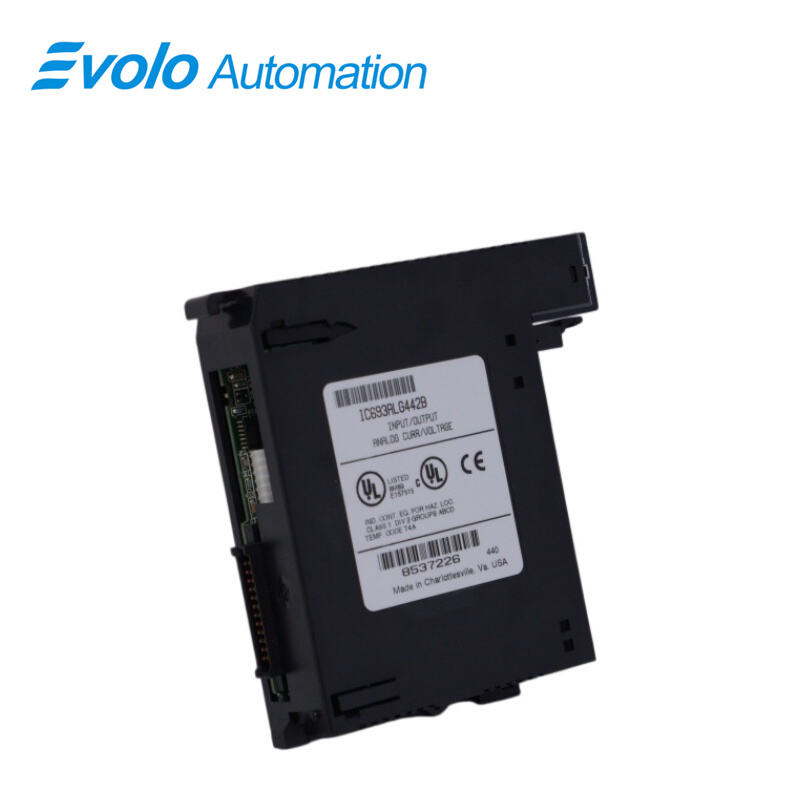

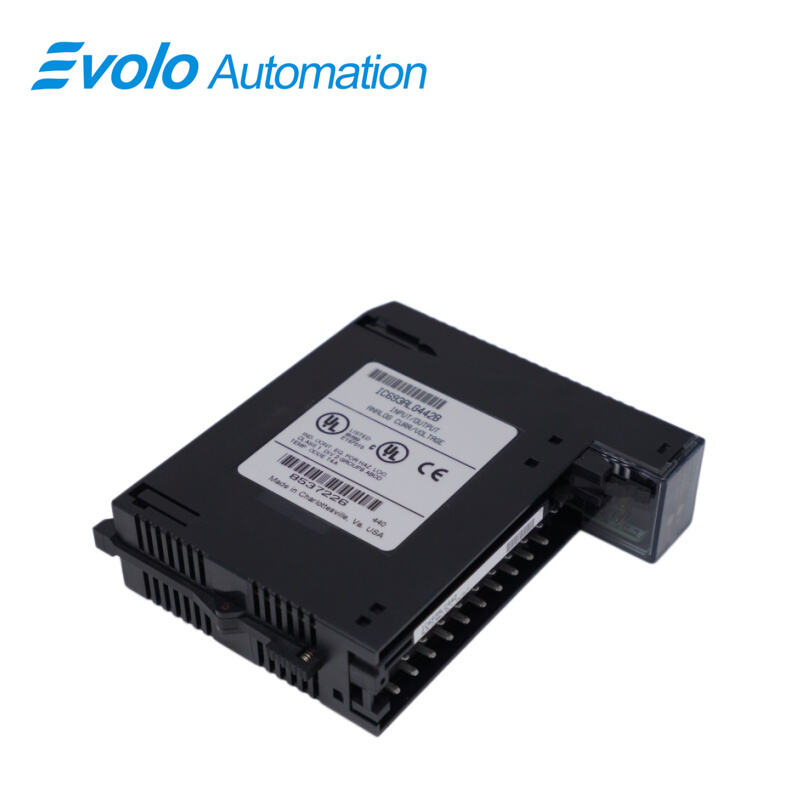

Überblick

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	IC693ALG442
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Spezifikationen

Parameter	Wert
Modulname	IC693ALG442 Analogstrom-/Analogspannungs-Ein-/Ausgabemodul
Modultyp	Analoges Strom-/Spannungs-E/A-Modul
Externer Versorgungsspannungsbereich	20–30 VDC (typisch 24 VDC)
Störunterdrückungsverhältnis der Stromversorgung	Strom: typisch 5 μA/V, maximal 10 μA/V; Spannung: typisch 25 mV/V, maximal 50 mV/V
Spannungsrippel	10%
Stromverbrauch	95 mA aus internem +5 VDC; 150 mA aus externem +24 VDC
Aktualisierungsrate	3 ms
Isolation (Feld zu Rückwand / Rahmenmasse)	250 VAC kontinuierlich; 1500 VAC für 1 Minute
Analogausgänge	Zwei, einseitig
Analoge Stromausgangsbereiche	0–20 mA, 4–20 mA
Auflösung des analogen Stromausgangs	0–20 mA: 0,6 μA; 4–20 mA: 0,5 μA
Absolute Genauigkeit des analogen Stromausgangs	±0,1 % FS typisch bei 25 °C; ±0,25 % FS maximal bei 25 °C; ±0,5 % FS über den Betriebstemperaturbereich
Maximale Belastungsspannung	VUSER –3 V min bis VUSER max
Benutzerlast	USER = 20 V, maximal 1350 Ω bei VUSER = 30 V
Ausgangs-Lastkapazität	maximal 2000 pF
Ausgangs-Lastinduktivität	maximal 1 H
Analoge Stromeingangsbereiche	0–20 mA, 4–20 mA, 4–20 mA erweitert
Auflösung des analogen Stromeingangs	5 μA
Absolute Genauigkeit des analogen Stromeingangs	±0,25 % FS bei 25 °C; ±0,5 % FS über den Betriebstemperaturbereich
Linearität	<1 LSB
Gemeinsame Modus-Spannung	max. 200 VDC
Störgrößenunterdrückung	>70 dB bei Gleichstrom; >70 dB bei 60 Hz
Kanal-zu-Kanal-Unterdrückung	>70 dB von Gleichstrom bis 1 kHz
Eingangsimpedanz	250 Ω
Eingangsfilterverhalten	38 Hz

Beschreibung

Analogstrom/Spannungseingabe-/Ausgabemodul: Das IC693ALG442 bietet vier differentielle Eingabekanäle und zwei einseitige Ausgabekanäle. Jeder Kanal kann mit der Machine Edition-Software für einen der folgenden Messbereiche konfiguriert werden:

▪ 0 bis +10 Volt (unipolar), Vorgabe.

▪ −10 bis +10 Volt (bipolar)

▪ 0 bis 20 mA

▪ 4 bis 20 mA

Die Eingabekanäle können zudem im erweiterten 4–20-mA-Modus konfiguriert werden. Dieses Modul kann in jedem E/A-Slot installiert werden, der über einen seriellen Anschluss in einem RX3i- oder Series-90-30-System verfügt.

Anwendungen

HLK- und Gebäudeautomation: Erfasst Innen- und Außentemperatur- sowie Feuchtigkeitssignale und gibt Signale zur Steuerung von Lüfterfrequenzumrichtern oder stetig wirkenden Regelventilen aus.

Wasseraufbereitungs- und Umweltschutzanlagen: Überwacht Füllstände von Wasserbehältern und pH-Werte sowie Ausgangssignale zur Regelung der Fördermenge von Dosiervorrichtungen basierend auf PID-Algorithmen.

Verpackungsmaschinen und Förderanlagen: Empfängt Signale von Wegsensoren und gibt Befehle zur Anpassung der Drehzahl von Servomotoren aus.

Kessel- und Temperaturregelung: Überwacht den Dampfdruck und passt die Öffnung der Gas-Drosselklappen an.

Eigenschaften

Die Ausgänge können so konfiguriert werden, dass sie entweder ihren letzten Zustand beibehalten oder bei Unterbrechung der Systemversorgung auf den unteren Bereich ihres Wertebereichs zurückgesetzt werden. Die Ausgänge können zudem so konfiguriert werden, dass sie auf Befehl des Anwendungsprogramms im Rampenmodus arbeiten. Im Rampenmodus wechselt der Ausgangskanal seinen Wert innerhalb eines Zeitraums schrittweise zu einem neuen Wert, anstatt den neuen Wert sofort anzunehmen. Für alle Eingangskanäle können obere und untere Alarmgrenzen festgelegt werden; außerdem kann für jeden Ausgangskanal ein Leitungsbruch (bei Stromausgangsmodi) an die CPU gemeldet werden. ALG442-Module in RX3i-Racks unterstützen Firmware-Updates vor Ort.

Installation in explosionsgefährdeten Bereichen

Die folgenden Informationen gelten für Produkte mit der UL-Kennzeichnung für gefährliche Bereiche oder der ATEX-Kennzeichnung

für explosionsgefährdete Bereiche:

1 Geräte, die mit Bezug auf Klasse I, Gruppen A, B, C und D, Zone 2 gefährdete Bereiche gekennzeichnet sind, dürfen ausschließlich in Klasse I, Zone 2, Gruppen A, B, C, D oder in ungefährdeten Bereichen eingesetzt werden.

2 WARNUNG – EXPLOSIONSGEFAHR – Der Austausch von Komponenten kann die Eignung für Klasse I, Zone 2 beeinträchtigen;

3 WARNUNG – EXPLOSIONSGEFAHR – Schalten Sie im Falle eines Einsatzes in gefährdeten Bereichen vor dem Austausch oder der Verdrahtung von Modulen die Stromversorgung aus;

4 WARNUNG – EXPLOSIONSGEFAHR – Schließen oder trennen Sie Geräte nicht an, solange die Stromversorgung nicht ausgeschaltet ist oder der Bereich nicht als ungefährdet bekannt ist.

Häufig gestellte Fragen (FAQ)

F: Ist auf das IC693ALG442 eine Garantie vorhanden?

A: Ja, das IC693ALG442 umfasst eine 1-jährige Garantie.

F: Wie viele Eingangs- und Ausgangskanäle unterstützt das IC693ALG442?

A: Das IC693ALG442 verfügt über vier (4) differentielle Eingänge und zwei (2) einseitige Ausgänge.

F: Welche Eingangssignale unterstützt das IC693ALG442?

A: Kompatible Eingangssignale sind 0 bis +10 Volt (unipolar), –10 bis +10 Volt (bipolar), 0 bis 20 mA, 4 bis 20 mA sowie erweiterte 4-bis-20-mA-Eingangssignale.

F: Benötigt dieses Modul eine externe Stromversorgung zum Betrieb?

A: Ja, zum Betrieb dieses Moduls ist eine externe 24-VDC-Stromversorgung erforderlich.
