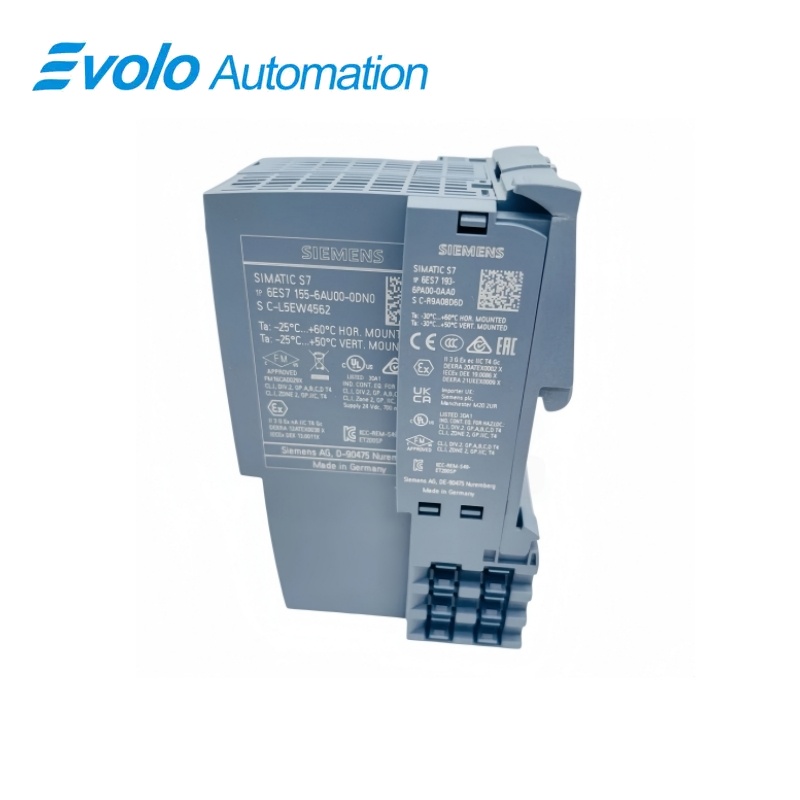

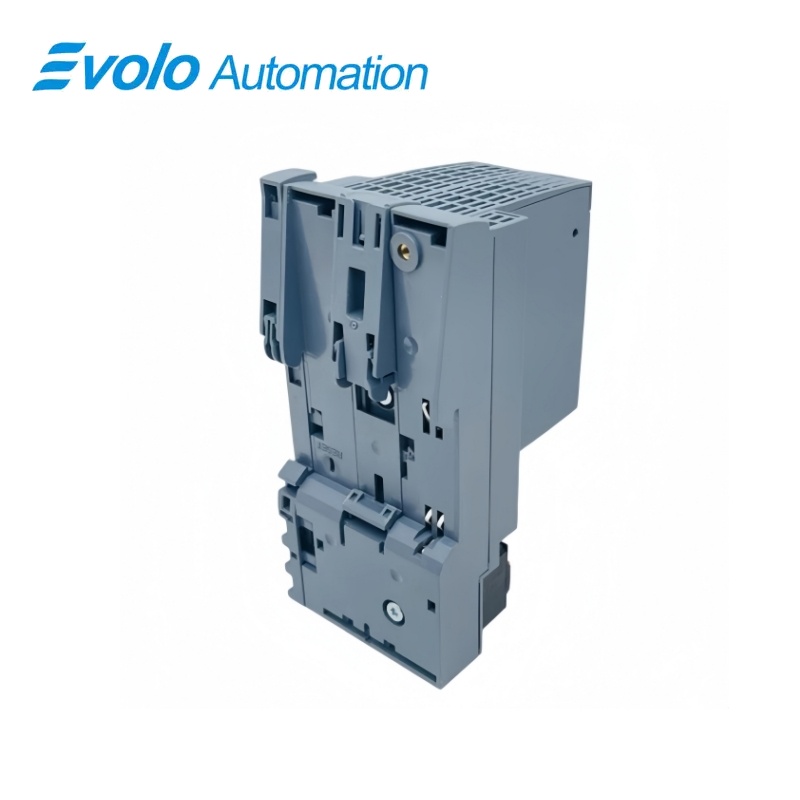

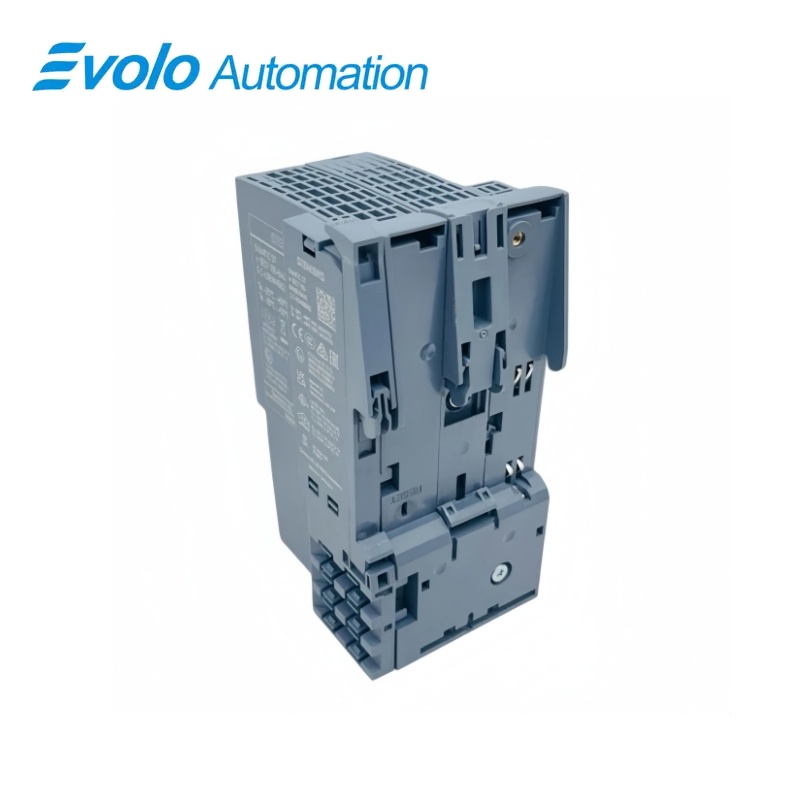

ဆိုင်မန်စ် ၆အက်စ်၇၁၅၅-၆အေယူ၀၀-၀ဒီအင်၀ီ အီတီ ၂၀၀အက်စ်ပီ အိုင်အမ် ၁၅၅-၆ ပီအေန် အေခ်အက်စ် အင်တာဖေးစ် မော်ဂျူယ်

အကြမ်းဖျင်း

SIMATIC ET 200SP

၆အက်စ်၇၁၅၅-၆အေယူ၀၀-၀ဒီအင်၀ီ အီတီ ၂၀၀အက်စ်ပီ အိုင်အမ် ၁၅၅-၆ ပီအေန် အေခ်အက်စ် အင်တာဖေးစ် မော်ဂျူယ်

အီတီ ၂၀၀အက်စ်ပီ ဖြန့်ကျက်ထားသော အိုင်အို အတွက် အမြန်နှုန်းမြင့် ပရောဖီနက် အင်တာဖေးစ် မော်ဂျူယ် (ဆာဗာ မော်ဂျူယ်ပါရှိသည်)

အကျဉ်းချုပ်

အမှတ်တံဆိပ်	Siemens
မော်ဒယ်	၆အက်စ်၇၁၅၅-၆အေယူ၀၀-၀ဒီအင်၀ီ
ထုတ်ကုန်အမျိုးအစား	PROFINET အင်တာဖေးစ်မော်ဂျူလ်
အဓိက လုပ်ဆောင်ချက်	အီတီ ၂၀၀အက်စ်ပီ အိုင်အိုကို ပရောဖီနက် အိုင်အို ကိုန်ထုတ်သူနှင့် ချိတ်ဆက်ပေးခြင်း
သဟဇာတဖြစ်သော စီရီးများ	SIMATIC ET 200SP

စေတုန်း အရွယ်အစား

စတေရှင်တစ်ခုလျှင် မော်ဂျူယ် ၃၀ ခုအထိနှင့် စွန်းဘ်မော်ဂျူယ် ၁၂၅ ခုအထိ ပါဝင်နိုင်ပါသည်။

PROFINET ချိတ်ဆက်မှု

သင့်လျော်သော BusAdapter မှတဆင့် နေရာနှစ်ခုပါသော စွန်းပေါင်းတစ်ခုရှိသည့် အင်တာဖေးစ်တစ်ခု။

မြန်နှုန်းမြင့် လည်ပတ်မှု

အနည်းဆုံး ၁၂၅ မိုက်ခရိုစက္ကန့် အထိ အချိန်တိကျသော ဘတ်စ်စီကယ်လ်။

ထုတ်ကုန်အကြောင်းအရာ

၆အက်စ်၇၁၅၅-၆အေယူ၀၀-၀ဒီအင်၀ီ iM 155-6 PN HS သည် SIMATIC ET 200SP ဖြန့်ကြူးထားသော I/O အတွက် အမြန်နှုန်းမြင့် PROFINET အင်တာဖေးစ်မော်ဂျူယ်ဖြစ်ပါသည်။ အမှာစာအမှတ်တွင် ဆာဗာမော်ဂျူယ်ပါဝင်ပြီး စတေရှင်ကို PROFINET IO controller နှင့် ချိတ်ဆက်ပေးပါသည်။

ဤမော်ဂျူယ်သည် ရက်ခ်တစ်ခုလျှင် မော်ဂျူယ် ၃၀ ခုအထိ ပံ့ပိုးပေးပါသည်။ အမြန်နှုန်းမြင့် အချိန်တိကျသော လုပ်ဆောင်မှု၊ ကုန်ပစ္စည်းများကို မျှဝေသုံးစွဲသည့် ကွန်ဖီဂျူရေးရှင်းများနှင့် ကွန်ရက်ရှာဖွေရေး အထောက်အကူများကို ပံ့ပိုးပေးပါသည်။

မှာယူမှုအတွက် အာရုံစိုက်ရန် အချက်များ - ပရောဂျက်ကြေးလိုင်းချိတ်ဆက်မှုအတွက် BusAdapter ကို ရွေးချယ်ပါ။ ET 200SP စတေရှင်၏ အဆုံးတွင် ပေးပါသော ဆာဗာမော်ဂျူယ်ကို ထိန်းသိမ်းထားပါ။

အဓိကဆိုင်ရာ လုပ်ဆောင်ချက်များ

အမြန်နှုန်းမြင့် I/O အပ်ဒိတ်လုပ်ခြင်း။

အချိန်တိကျသော လုပ်ဆောင်မှုသည် ၁၂၅ မိုက်ခရိုစက္ကန့်မှ ၄ မီလီစက္ကန့်အထိ ရွေးချယ်နိုင်သော IRT စီကယ်လ်များနှင့် ၁၂၅ မိုက်ခရိုစက္ကန့်အထိ အနည်းဆုံး ဘတ်စ်စီကယ်လ်ကို ပံ့ပိုးပေးပါသည်။

လွတ်လပ်စွာ ပုံစံထုတ်နိုင်သော ကွန်ရက်တွင် အသုံးပြုနိုင်သော အဖွဲ့အစည်း

ပါဝင်သော နေရာနှစ်ခုပါသော စွန်းပေါင်းသည် ရွေးချယ်နိုင်သော ကောပါ သို့မဟုတ် ဖိုင်ဘာ BusAdapters များနှင့် အလုပ်လုပ်နိုင်ပြီး MRP သို့မဟုတ် MRPD client အဖြစ် အသုံးပြုနိုင်ပါသည်။

စတေရှင်းရေးသားထားသော အကူအညီများ

RUN, ERROR, MAINT နှင့် ပါဝါ LED များအပ်ပါသည်။ ခုန်လုံးအလုပ်လုပ်မှုအခြေအနေများနှင့် အက်ရှင်များကို သိရှိရန် ခုန်လုံးအလုပ်လုပ်မှု ရှာဖွေရေးများပါဝင်ပါသည်။

တရားဝင် အသေးစိတ်အချက်အလက်များ

Firmware version	V4.0
အသုံးပြုခွင့်ပေးထားသော ပေးစွမ်းအား ဗို့အား	24 V DC
ခွင့်ပြုထားသော ပေးစွမ်းနိုင်မှု အကွာအဝေး	၁၉.၂–၂၈.၈ V DC
ပါဝါ အချိန်ကြား ခံနိုင်ရည်ရှိမှု	5 ms
အများဆုံး Input Current	700 mA
အများဆုံး စတင်ချိန် လျှပ်စီးကြောင်း	3.7 A
ပုံမှန်စွမ်းအင်ဆုံးရှုံးမှု	၂.၄ ဝပ်
မော်ဂျူလ်တစ်ခုလျှင် အများဆုံး လိပ်စ်နေရာ အာကာသ	ထည့်သွင်းမှုများနှင့် ထုတ်လုပ်မှုများအတွက် ဘိုင်တ် ၃၂ ခု စီ
အဆိုပ်တစ်ခုလျှင် အများဆုံး လိပ်စာ နေရာ	ထည့်သွင်းမှုများနှင့် ထုတ်လုပ်မှုများအတွက် ဘိုင်တ် ၉၆၈ ခု စီ
ရက်ခ်တစ်ခုလျှင် အများဆုံးမော်ဂျူယ်အရေအတွက်	30
စတေရှင်တစ်ခုလျှင် အများဆုံး အထုပ်ခွဲများ	125
PROFINET အင်တာဖေ့စ်	ပိုတ်နှစ်ခုပါသော အင်တာဖေးတစ်ခု
PROFINET လွှင့်ပို့မှု	mbit/s ၁၀၀ ပြည့်ဝသော ဒွိလ် အသုံးပြုမှု၊ 100BASE-TX
အတိုဆုံး အိုင်ဆိုခရောနပ် ဘပ်စ် စီကယ်	၁၂၅ မိုက်ခရိုစက္ကန်း
အရှည်ဆုံး အိုင်ဆိုခရောနပ် ဘပ်စ် စီကယ်	4 ms
အများဆုံး ဂါးရီလ်	၀.၂၅ မိုက်ခရိုစကင်
အလျားလိုက် တပ်ဆင်မှု အပူခါး	၀–၆၀ °စီ
အထောင်လိုက် တပ်ဆင်မှု အပူခါး	၀–၅၀ °C
အရွယ်အစား	၅၀ × ၁၁၇ × ၇၄ မီလီမီတာ
BusAdapter မပါသော မော်ဒျူးအလေးချိန်	အကောင်းဆုံး ၁၄၇ ဂရမ်

တရားဝင်အရင်းအမြစ် - Siemens IM 155-6 PN HS လက်စွဲစာအုပ် .

မေးလေ့ရှိသောမေးခွန်းများ

6ES7155-6AU00-0DN0 နှင့် ချိတ်ဆက်နိုင်သည့် I/O မော်ဒျူးများ မည်မျှရှိပါသနည်း။

ဤအင်တာဖေးမော်ဒျူးပါသည့် ET 200SP စတေးရှင်းသည် မော်ဒျူး ၃၀ အထိကို ပံ့ပိုးပေးနိုင်ပါသည်။

6ES7155-6AU00-0DN0 နှင့် အသုံးပြုရန် BusAdapter မည်သည့်အမျိုးအစားကို အသုံးပြုရမည်နည်း။

ကွန်ရက်ကြိုးနှင့်ကိုက်ညီသော RJ45၊ FastConnect၊ SCRJ သို့မဟုတ် LC BusAdapter ကိုရွေးချယ်ပါ။

6ES7155-6AU00-0DN0 သည် 125 µs အစီအစဥ်ဖြင့် လုပ်ဆောင်နိုင်ပါသလား။

ဟုတ်ကဲ့၊ ၎င်း၏ အတိုဆုံးသတ်မှတ်ထားသော ဘတ်စ်စီကယ်သည် 125 µs ဖြစ်ပါသည်။

ကွန်ထရိုလာများ အများအပြားသည် 6ES7155-6AU00-0DN0 ကို မျှဝေသုံးစွဲနိုင်ပါသလား။

ဟုတ်ကဲ့၊ ကိရိယာများကို မျှဝေသုံးစွဲခြင်း လုပ်ဆောင်ချက်သည် IO ကွန်ထရိုလာ လေးခုအထိ အများဆုံးကို ခွင့်ပြုပါသည်။

6ES7155-6AU00-0DN0 မှ ဆာဗာမော်ဂျူလ်ကို ဖုန်းထုတ်လိုက်ပါက အဘာသာဖြစ်မည်နည်း။

ထိုသို့ဖုန်းထုတ်လိုက်ပါက အသုံးမဝင်သော စတေးရှင်း ပုံစံဖြစ်ပြီး ET 200SP စတေးရှင်းသည် ရပ်သွားမည်ဖြစ်ပါသည်။

6ES7155-6AU00-0DN0 ကို မည့်သည့် STEP 7 ဗားရှင်းဖြင့် ကောင်ဖီဂူရ်လုပ်နိုင်ပါသနည်း။

ဤမော်ဂျူလ်ကို TIA Portal တွင် STEP 7 V14 သို့မဟုတ် STEP 7 V5.5 SP4 မှ စတင်၍ ပေါင်းစပ်အသုံးပြုနိုင်ပါသည်။

6ES7155-6AU00-0DN0 တွင် အကောင်အထောက်ဖော်ပုံစံကို မည်သို့ ရှာဖွေစစ်ဆေးနိုင်ပါသနည်း။

RUN၊ ERROR၊ MAINT နှင့် ပါဝါ LED များကို ရနှိုင်သော ခုန်လေးများ၏ စစ်ဆေးမှုများနှင့်အတူ အသုံးပြုပါ။

သဟဇာတဖြစ်မှုနှင့် မှာယူရန် မှတ်ချက်များ

6ES7155-6AU00-0DN0 ကို မှာယူရန် အလုပ်စဉ်မှီအောက်ပါအတိုင်း စစ်ဆေးပါ။ ET 200SP မော်ဒျူးအရေအတွက်၊ ရွေးချယ်ထားသော PROFINET BusAdapter၊ ထိန်းချုပ်မှုအဖွဲ့အစည်း ပရောဂျက်နှင့် အင်ဂျင်နီယာအဆင့်ကို ကိုက်ညီအောင် လုပ်ပါ။

စတေရှင် ပေါင်းစပ်မှု စစ်ဆေးခြင်းများ

• ET 200SP စတေရှင်၏ အဆုံးတွင် ဆာဗာမော်ဒျူးကို တပ်ဆင်ထားပါ။
• လိုအပ်သော ကြေးနီ သို့မဟုတ် ဖိုင်ဘာ မီဒီယာကို ပံ့ပိုးပေးသော BusAdapter ကို ရွေးချယ်ပါ။
• ပေါင်းစပ်မှုအတွက် STEP 7 V14 သို့မဟုတ် STEP 7 V5.5 SP4 သို့မဟုတ် နောက်ပိုင်း ဗားရှင်းများကို အသုံးပြုပါ။
• 24 V DC ပါဝါ ပေးစေမှုနှင့် တပ်ဆင်မှု အနေအထားအတွက် အပူခါးမှု ကန့်သတ်ချက်ကို စစ်ဆေးပါ။
